Mitkä ovat lääkintälaitteiden PCB-koontien standardit ISO 13485 -standardin mukaisesti?

Viimeksi päivitetty: 09/24/2026  Tekijä: Zeon

Mitkä ovat ISO 13485 -standardin mukaiset kriteerit lääkintälaitteiden PCB:n suunnitteluun?

Lääkintälaitteiden PCB:n suunnittelu ja ISO 13485 -yhteensopivuus: Täydellinen opas lääkintälaitteiden PCB:n suunnitteluun, valmistukseen ja testaukseen

Johdanto

Nykyinen lääkintälaiteteknologia sijaitsee erinomaisella risteyksessä teknologian ja vastuun välillä. Nykyaikaisten terveydenhuollon laitteiden – elintärkeiden hengityslaitteiden ja istutettavien seurantalaitteiden lisäksi diagnostisten kuvantamisjärjestelmien ja käytettävien terveysnäyttöjen – perusta on lääkintäluokan tulostettu piirikortti (PCB). Jokainen osa lääkintäluokan PCB:n suunnittelusta, PCB:n valmistuksesta , ja lääkintäluokan PCB:n asennusratkaisuista  täytyy noudattaa tiukimpia laatu- ja sääntelyvaatimuksia.  virheen sallittu marginaali on yleensä nolla, sillä mikä tahansa vika tai epäonnistuminen voi vaikuttaa merkittävästi henkilön terveyteen ja hyvinvointisuuteen.

Lääketieteellisten laitteiden työkalujen toimittajat, EMS (elektronisten laitteiden valmistusvaihtoehdot),  jakelijat ja OEM-tuottajat kohtaavat korkean vaatimustason sääntelyyn liittyvässä analyysissä – ei ainoastaan Euroopassa (CE-MDR:n alaisuudessa) ja Yhdysvalloissa (FDA 510(k)-vaatimusten mukaisuus), vaan myös maailmanlaajuisesti. Tässä ympäristössä noudattaminen ISO 13485 , maailmanlaajuisesti tunnettu korkealaatuinen laadunhallintajärjestelmä (QMS) tieteellisille laitteille, muodostaa luotettavien ammattimaisien elektronisten laitteiden tuotannon perustan.

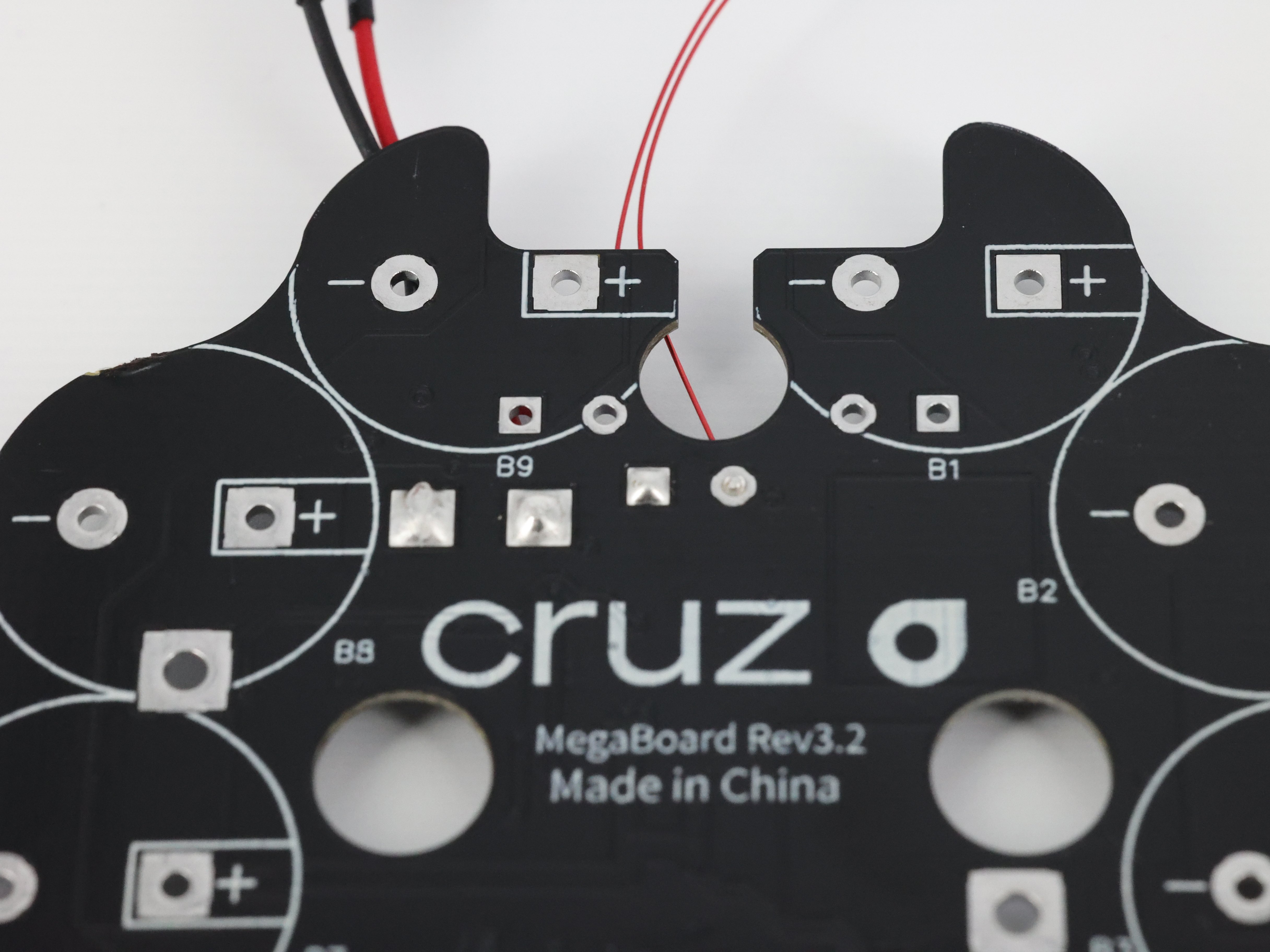

Mikä tekee lääketieteellisistä piirikorteista erityisiä?

Lääketieteelliset piirikortit eivät ole pelkästään pienempiä ja kalliimpia versioita kaupallisista tai kuluttajaelektroniikan piirikorteista – niitä suunnitellaan elämänvaraisen tarkkuuden, turvallisuuden ja kattavan dokumentoinnin varmistamiseksi. Lääketieteellisten laitteiden piirikorttien suunnittelua ja valmistusta koskevat erityisvaatimukset johtuvat tiukasti säännellyistä ja korkean riskin tilanteista. Tarkastellaan seuraavaksi merkittäviä erottelevia tekijöitä:

A. Tiukka sääntelyvaatimusten noudattaminen

Lääketieteellisten laitteiden piirikorttien on aina täytettävä standardit, kuten  ISO 13485, FDA 510(k), CE-MDR , ja maanlaajuiset säännökset (esim. NMPA Kiinassa ). Nämä vaatimukset edellyttävät dokumentoitua korkealaatuista hallintaa, jäljitettävyyttä ja vaaratarkkailua, joka ylittää tavallisten digitaalisten työkalujen vaatimukset.

B. Äärimmäinen rehellisyys ja elinkaari

Työkalut kuten implantoitavat lääketieteelliset digitaaliset työkalut  tai henkilökohtaiset näytöt  toimivat ympäristöissä, joissa vika voi uhata ihmishenkiä. Ammattimaiset piirilevyt vaativat usein luotettavuustestejä, jotka ylittävät huomattavasti standardien teollisuusluokan vaatimukset.

C. Biokompatibilisuus ja tuotteen hallinta

Biokompatiblit tuotteet  (esim. erityiset polyimidit, korkean lämmönkestävyyden omaavat FR-4-materiaalit, PTFE ja metalliytimiset piirikortit) vaaditaan yleensä varmistaakseen, että ihmisille ei aiheudu vaaraa eikä materiaalit hajoaisi hitaasti.

D. Pienentäminen ja edistynyt kehitys.

Implantoitavien ja käytettävien lääketieteellisten laitteiden suosion kasvaessa geometrioiden on oltava tiukkoja ja optimaalisia HDI-piirikorttien kanssa (High Density Interconnect), sopeutuvien piirikorttien kanssa , tai sukelias-joustava PCB  nykyaikaisissa innovaatioissa. Ominaisuuksia kuten laserreikäyksellä tehtyjä mikroviauksia, erinomaista johdin/eriste-etäisyyttä (2–3 mil), sekä via-in-pad -rakenteita käytetään tällä hetkellä standardina seuraavan sukupolven lääketieteellisten piirikorttien valmistuksessa.

Tyypillisiä sovelluksia: Missä lääketieteellisiä piirikortteja käytetään?

Edellä mainittujen erityisvaatimusten vuoksi lääketieteelliset piirikortit ovat keskeisiä laajassa elintärkeän terveydenhuollon ja diagnostiikan laitteiston joukossa . Alla on taulukko yleisistä sovelluksista ja niiden aiheuttamista erityisistä piirikorttien suunnitteluongelmista.

Kliinisen laitteen piirilevyn suunnittelu: turvallisuuden, tietoturvan ja vaatimustenmukaisuuden kannalta huomioitavat salaiset tekijät

Luomisen kliininen laitepiirilevy  ei ole vain sähkötoiminnon kysymys – kyse on turvallisuudesta, luotettavuudesta, valmistettavuudesta ja sääntelyvaatimusten noudattamisesta jo alusta lähtien, siis jo ensimmäisestä kytkentäkaaviosta. Tässä ovat ne tekijät, jotka erottavat parhaan luokan kliinisen piirilevyn suunnittelun:

A. Sääntelyvaatimustenmukaisuus rakennettuna sisään

Jokainen vaihe – komponenttivalinnat, kerroksien rakenne ja asettelu – on suunniteltava niin, että se tukee FDA:n, CE-MDR:n ja ISO 13485  vaatimuksia. Tämä tarkoittaa tiukkoja dokumentointivaatimuksia, jäljitettävyys ja DFM/DFX-testausraportteja.

B. Signaalintarkkuus ja hallittu häiriönkestävyys

Monet ammattimaiset elektroniset laitteet käsittelevät hyvin pieniä signaaleja, joiden on pysyttävä häiriöiden vapaana tarkan diagnoosin varmistamiseksi. Tähän käytettäviä menetelmiä ovat muun muassa:

Ohjattu impedanssi asettelussa  käyttäen pinon muodostumisen simulointia.

Erotteleva keräysreititys  korkean nopeuden tai analogisten signaalien käsittelyyn.

Tarkka reititys, jolla vältetään EMI-/RFI-häiriöitä ja ristihäiriöitä.

C. EMI-/RFI-suojaus ja siirron häiriönsietokyky

Sopiva suojaus on välttämätöntä esimerkiksi MRI-keräysten yhteydessä. Suunnittelustrategioihin kuuluu:

– Kuparilla varustetut maatasot.

– Turvalliset johdot ja kotelot.

– Siirron vastusarviointien käyttö tehokkuuden varmentamiseksi.

D. Lämpöseuranta

Korkean tehon MRI-järjestelmistä  liikkuvien tarkkailulaitteiden lämpö voi tuhota integriteetin. Salaiset palvelut:

– Käyttö korkean Tg:n FR-4, alumiinisydän tai MCPCB.

– Integroitu mukavat pesukupit  ja  lämpöviivat .

– Lämpösimulaatio DFM-vaiheessa.

E. Pienentäminen HDI-/joustava-/jäykkä-joustava-teknologioilla

Laserreikitettyjä mikroviauksia  ja peräkkäinen laminointi mahdollistavat korkean kerrosmäisen rakenteen pienissä määrissä.

Monikäyttöinen PCB  ja jäykkä-joustava  mahdollistaa taipumisen ja joustamisen kuljetettavissa ja implantoitavissa laitteissa.

F. Testitekijän valmistelu

Positiivisen testipisteen sijoittaminen mahdollistaa pitkäaikaisen käytön ICT (piirilevyn sisäinen testaus), AOI (automaattinen optinen tarkastus) , ja alapuolisen vahvistuksen.

Sääntelyvaatimusten noudattaminen: ISO 13485 -vaatimukset ja olennaiset vaatimukset

Sääntelyvaatimusten noudattaminen ei ole yksittäinen tarkistusruutu— se on elinkaaren oma rajoitus . Lääketieteellisten piirilevyjen suunnittelussa avainasia on ISO 13485 .

Mikä on ISO 13485?

ISO 13485:2016  on maailmanlaajuinen standardi tieteellisten laitteiden laadun seurantajärjestelmille (QMS) . Se kattaa kaikki näkökohdat alkaen asennuksen hallinnasta, vaaratilanteiden seurannasta (viittaus ISO 14971:een), toimittajien korkealaatuisuudesta, prosessien validoinnista (IQ/OQ/PQ) dokumentaatioon ja jäljitettävyyteen.

– Kelpoisuus:  Vaaditaan kaikille tuottajille tai palveluntarjoajille, jotka liittyvät lääkintälaitteiden elinkaareen, mukaan lukien PCB-tuottajat ja PCBA-palvelut.

– Käyttöalue:  Kattaa hitsauksen/juottamisen, asennuksen, testauksen, tarkastukset ja toimitusketjun seurannan.

Salaiset vaatimukset ja sääntelyviranomaiset.

ISO 13485 ja ISO 9001: menetelmien erot

Komponenttivalinta, hankinta ja jäljitettävyys lääkintäalan piirilevyjen asennuksessa.

Miksi jäljitettävyys ja hankintaprobleema

Komponenttitason jäljitettävyys  on ratkaisevan tärkeä takaisinvedon mahdollistamiseksi, markkinavalvonnaksi ja viranomaisten tarkastuksille. Heikko hankinta avaa oven imitointikomponenteille , mikä voi johtaa ikäviin tuotepuutteisiin ja sääntelyllisiin sakkoihin.

Parhaat käytännöt lääkintälaitteiden PCB:jen hankinnassa.

Valtuutetut, tarkastetut jakelijat:  Hanki komponentit vain akkreditoituilta toimittajilta, joilla on täysi sertifiointi ja luotettavuustodistus (COA).

Sarjanumeron ja tunnistenumeron seuranta: Käytä edistynyttä ERP-/QMS-järjestelmää jokaisen komponentin seuraamiseen sen alkuperäiseen erään, eräpäivämäärään ja toimittajaan asti.

Jäljittelyn estäminen:  Käytä toimittajien arviointia ja IQC-vahvistusta (mukaan lukien dekapsulointi, sähköinen testaus ja tarvittaessa röntgenanalyysi).

Osien seurattavuustaulukko

Dokumentit ovat tarpeen

– Asetus, erinomainen tarjous ja sarjan tasoinen seuranta on tallennettava Työkalun taustapaperiin (DHR) , mikä mahdollistaa sekä eteenpäin että taaksepäin suuntautuvan seurattavuuden.

– Oikea dokumentointi tukee FDA 510(k)-menettelyä, EU:n CE MDR -sääntelyä ja markkinavalvontatarkastuksia.

– Seurattavuuden varmistaminen helpottaa myös alueellisten vikojen korjaamista ja edistää huollettavuus  ja rehellisyydestä .

ISO 13485 -standardin täytäntöönpanoa PCBA-tuotannossa ja lääkintälaitteiden

Käyttö ISO 13485  pCB-valmistuksessa ei ole kyse pelkästään dokumentoinnista – vaan laadun, vastuullisuuden ja yksilön turvallisuuden rakentamisesta jokaiseen toimintaan.

Prosessin tunnistaminen ja dokumentointi

– Yksilöllisen menettelyn valvonta:  Tekniikoiden asettaminen ja liittämisaktiviteetit ( reflow-tili , aaltoliittäminen, puhdistus) vaativat tiukkaa IQ/OQ/PQ-hyväksyntää .

– Tarkka säätö: Jokainen prosessin säätö kirjataan, varmistetaan ja virallisesti hyväksytään sekä toimittajan että asiakkaan toimesta.

– IQC (tulovarastoitu laatuvarmistus):  Jokainen laite tarkastetaan sähköisesti, visuaalisesti (AOI) ja röntgenkuvauksella (BGA/BTC-komponenteille) ennen kokoonpanoa.

Täysi osien jäljitettävyys

– Seuraa jokaista osaa – akkreditoitusta lähdettä valmiiseen tuotteeseen.

– Suorita erinomainen alustava kirjallinen analyysi ja kirjaa se DHR:ään.

Riskien ja muutosten seuranta

– Uhanhallinta:  Johon on integroitu ISO 14971 , hyödyntäen työkaluja kuten PFMEA:tä, jotta olisi mahdollista ennakoita ja vähentää olennaisia prosessiriskejä.

– Muutosten hallinta:  Virallinen todistus asiakkaan varoituksella ja suostumuksella, mikä takaa jäljitettävyyden kaikissa paperi- ja materiaalimuutoksissa.

Puhdas huone - ja ESD-asennusohjeet

– Luokan 1000–3000 puhdas huone -tilat asennuksia varten – erityisesti istutettaviin laitteisiin ja herkkiin sovelluksiin.

– Ympäristönsuojelutoimet: Lämpötila/kosteus, ionisen saastumisen testaus ja sähköstaattisen purkauksen (ESD) valvonta.

– Paineilman puhtaus ja alueen eristysvastus (SIR) saastumisvaaran vähentämiseksi.

Arviointi, testaus ja laadunvarmistus

– IPC-A-610 luokka 3:  Luotettavuuden korkein työnlaatustandardi, jota noudattaa kaikki käyttäjät.

– 100 % AOI  ja 100 % röntgenkuvaus BGAta/BTCitä varten .

Laaja käytännöllinen seulonta ( ICT, FCT, kuumennus ) varmistaa, että jokainen kliininen PCB täyttää käytännölliset vaatimukset ennen toimitusta.

– Sarjoittaminen ja DHR-arkistointi jokaisen jakelun yhteydessä mahdollistaa täydellisen sääntelyvaatimusten noudattamisen.

ISO 13485 -standardin merkittävät hyödyt lääkintälaiteyrityksille

Ratkaiseminen ISO 13485 -vaatimusten mukainen PCBA-prosessi  merkittävät materiaalit, lasketut hyödyt:

Uhan väheneminen ja henkilön turvallisuus

– Asennettu uhkavalvonta ja elinkaaren laadunvalvonta  alhaisemmat aluevirheet, korjauskulut ja yksilötilanteet.

– Tutkimus:  Tieteellisen kuvantamisen yritys ilmoitti 78 %:n vähentäneensä aluevirheitä siirtyessään ISO 13485 -vaatimusten mukaiseen EMS-palveluntarjoajaan.

Hinta ja yksinkertaisuus sääntelyhyväksynnässä

– Mainostaa FDA 510(k)  ja EU:n CE MDR  pääsy auditoitaviin tallenteisiin ja menettelyn tunnustukseen, mikä lyhentää markkinoille tuloa.

– Täyttää paperiasiakirjat vaatimukset lääketieteellisissä testeissä, teknisissä asiakirjoissa ja OEM-tarkastuksissa.

Toimitusketjun positiivinen oma kuva

– Toimittajien tarkastus, valtuutettu hankinta ja täydellinen jäljitettävyys  turvallisuus vastaan jäljitelmät, vanheneminen ja maantieteellisesti perustuvat toimitusvaarat.

Markkinoille pääsy ja verkkotallenne

– Avaa ovet säänneltyihin markkinoihin (Yhdysvallat, EU, Kiina, Japani) ja tukee maailmanlaajuista kaupallistamista.

– Lisää luottamusta ja verkkouskottavuutta lääketieteellisiin laitoksiin, keskuksiin ja sääntelyviranomaisiin.

Toiminnallinen suorituskyky

– Standardoi hoitomenetelmät, vähentää jätettä sekä alentaa takaisinottojen tai korjaavien ja estävien toimenpiteiden (CAPA) määrää ja kustannuksia.

– Mahdollistaa laajentumisen suunnittelusta (NPI) automaatioon pienillä prosessimuutoksilla.

Tyypilliset esteet ja ratkaisut lääketieteellisten sähköisten laitteiden tuotannossa

Vaikka tavoitteet olisivatkin parhaat mahdolliset, myös ammattimaiset OEM-tuottajat ja PCB-asentajat kohtaavat erityisiä haasteita lääketieteellisten digitaalisten laitteiden valmistuksessa. Tässä on tarkalleen miten niitä voidaan voittaa.

Este 1: Sääntelyn noudattaminen sisällä ja ulkopuolella

Vaikeustaso: Navigointi FDA:n, CE-MDR:n, ISO 13485:n, ISO 14971:n, RoHS:n ja paikallisten säädösten kanssa.

Palvelu:

– Ota yhteys akkreditoidun EMS-palveluntarjoajan kanssa, jolla on kokemusta lääkintälaitteista jo projektin alusta lähtien.

– Käytä sähköistä laadunhallintajärjestelmää (QMS), automatisoituja tietueita ja erikoistuneita asiantuntijoita sääntelyasiakirjojen valmisteluun.

– Suorita vaatimustenmukaisuusanalyysi POC- (todistusperiaate) tai EVT/DVT-vaiheessa.

Este 2: Toimitusketjun epävarmuus

Vaikeustaso:  Vaarat vääristä, vanhentuneista tai vaatimuksia ei täyttävistä komponenteista.

Palvelu:

Käytä ainoastaan analysoituja ja hyväksyttyjä toimittajia.

Monilähtöinen toimitus tärkeille osille, vaihtoehtojen validointi sekä pitkäaikainen IQC- ja dekapsulointitarkastus epäilyksellisille komponenteille.

Suojaile toimitusketjun jäljitettävyys täydellistä tarkastusta ja takaisinottovalmiutta varten.

Este 3: Edistyneiden teknologioiden vaatimukset

Vaikeustaso:  Pienentäminen (HDI, joustavat/jäykät-joustavat piirit), vaikeat kerrosrakenteet, korkean nopeuden/RF-signaalien eheys.

Vaihtoehto:

– Yhteistyö PCB-asentajien kanssa, jotka ovat koulutettuja mikrorei’it, peräkkäinen laminointi ja pieni SMT-piirto .

– Varhainen DFM- ja DFA-tarkastus (perustaminen) varmistaa valmistettavuuden ja testattavuuden.

– Käytä simulointityökaluja säänneltyyn resistenssiin  ja lämmönhallintaan .

Este 4: Tiedostot ja jäljitettävyyserät

Vaikeustaso:  Byrokratia, aika ja virheriski täydellisten, ajan tasalla olevien tietueiden ylläpidossa.

Ratkaisu:

– Automaatio DHR-, DMR- ja CAPA-tietueissa QMS-ohjelmistosovelluksella.

– Käytä sarjanumerointia ja digitaalista ketjua liittääkseen jokaiseen osaan, menettelytoimintoon ja arviointiin viimeinen työkalu.

– Kouluta tiimi asiakirjojen käsittelystä laadun – ei pelkästään yhdenmukaisuuden – näkökulmasta.

USEIN KYSYTYT KYSYMYKSET

K1: Tarvitsenko sekä PCB-valmistuksen että asennuksen olla ISO 13485 -sertifioituja?

V: Kyllä. Täydellisen sääntelyllisen yhdenmukaisuuden, asiakkaan turvallisuuden ja turvallisuuden varmistamiseksi sekä piirilevyn valmistus että asennusprosessit vaativat ISO 13485 -sertifiointia. Tämä varmistaa jäljitettävyyden, prosessien tunnustamisen ja valtuutetun toimitusketjun hallinnan laitteen koko elinkaaren ajan.

K2: Kuinka ISO 13485 eroaa ISO 9001:stä piirilevypalveluiden tuotannossa?

V: ISO 9001 on perustasoinen laadunhallintajärjestelmän periaate, joka keskittyy asiakkaan täydelliseen tyytyväisyyteen; se ei riitä lääketieteellisiin digitaalisiin laitteisiin. ISO 13485  korostaa potilaan turvallisuutta ja suojaa, riskienhallintaa, valvottuja tietueita, koko elinkaaren jäljitettävyyttä ja valmiutta tarkastuksiin, mikä tekee siitä välttämättömän lääketieteellisten laitteiden sovelluksissa.

K3: Tarvitsevatko prototyypit ISO 13485 -sertifiointia?

V: Sääntelyviranomaiset edistävät tällä hetkellä (ja monet laiteluokat vaativat) tieteellisten PCBA-prototyyppien valmistusta ISO 13485 -vaatimusten mukaisesti, erityisesti jos niitä käytetään myöhemmin lääketieteellisissä, sääntelyviranomaisten tai asiakkaiden käyttöön.

K4: Mitä "hitsaustoimintojen" taso ISO 13485 -sertifiointissa tarkoittaa todellisuudessa?

V: Se kattaa kaikki keskeiset piirilevyn kokoonpanotoimet – juottamisen, liimaamisen, alapinnan täytön, muovipinnoituksen sekä erityiset liitos- ja puhdistusmenetelmät. Laajuus on määriteltävä selkeästi toimittajan sertifikaatissa tai tarkastusasiakirjassa.

K5: Voinko saada komponenttitasoisia jäljitettävyystietoja koottujen piirikorttieni osalta?

V: Kyllä – pätevän ISO 13485 -sertifioidun palveluntarjoajan kautta saat täyden sarjanumerointisuuden, erä-/lotto-/päiväkoodidokumentit sekä DHR:n, joka tukee tarkastuksia tai sääntelyvaatimuksia.

Arviointi

Matka kliinisen PCB-tyylin  markkinoille valmiiksi laitteeksi on täynnä vaativia vaatimuksia, eikä siinä ole lainkaan tilaa virheille. Kun integroit ISO 13485  ja IPC Course 3 -standardin suoraan jokaiseen piirikorttien kokoonpanoprosessin vaiheeseen, varmistat laatutarkastus sääntelyvaatimusten noudattamisen, henkilöiden turvallisuuden ja sujuvan reitin kansainväliselle markkinakelpoisuudelle.

Riippumatta siitä, tuotatko uutta kuljetettavaa laitetta tieteelliseen tutkimukseen, laajennatko implantoitavaa laitetta tai pyrit parantamaan asiakirjojen ja jäljitettävyyden hallintaa testityökaluillesi, kumppanuus asiantuntevan, ISO 13485 -sertifioidun PCB-kokoonpanopalveluntarjoajan kanssa on välttämätöntä . Tämä yhteistyö ei pelkästään vähennä vaaroja – se nopeuttaa tuotteen markkinoille saattamista, vähentää alueellisia epäonnistumisia ja lisää sidosryhmien luottamusta terveydenhuollon tärkeimmillä eteenpäin vievillä alueilla.

Artikkelin on kirjoittanut Zeon

Hei, olen Zeon – 20 vuoden kokemus PCB- ja elektroniikkavalmistuksesta. Etujen suunnittelu ja tutkimus & kehitys, komponenttien hankinta, tarkkuus-SMT, DIP-liitosreikäasennus ja kokonaisten laitteiden kokoonpano. Tämä on koko polku ideasta valmiiseen tuotteeseen, ja tämän polun olen kulkenut kahdenkymmenen vuoden ajan.
