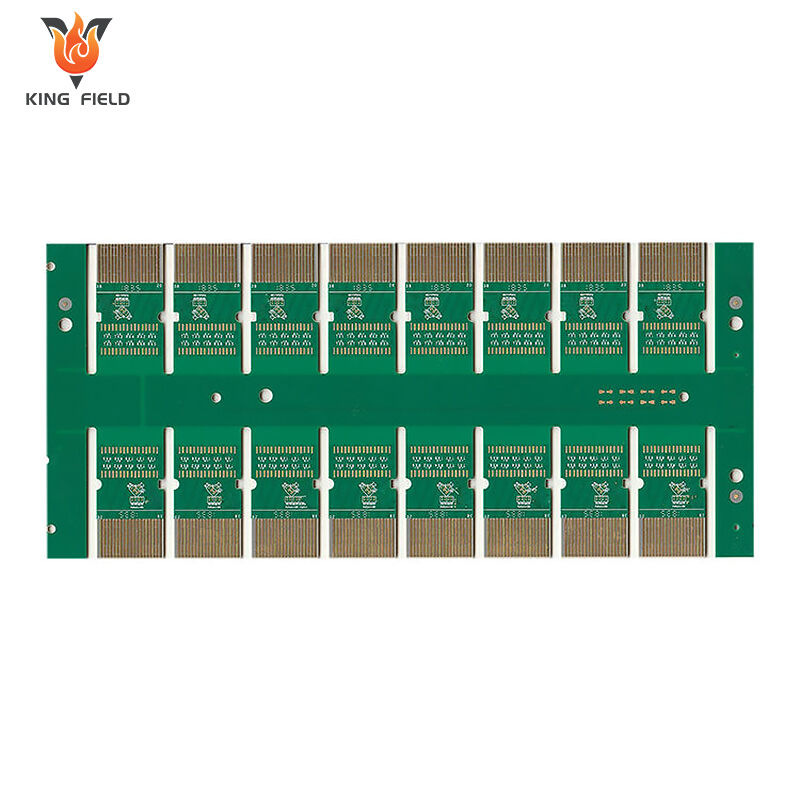

La produzione di elettronica HDI PCB mira a fornire schede circuito ad alta densità precise e affidabili per i più recenti dispositivi elettronici. Attraverso l'uso di microvia, larghezze dei conduttori estremamente ridotte e impilamento multistrato, i produttori possono garantire un trasferimento dati rapido e dimensioni minime del dispositivo. Tali PCB HDI trovano applicazione nei settori dell'elettronica di consumo, dei sistemi veicolari, degli strumenti medici e dei dispositivi di comunicazione. King Field, insieme ad altri specialisti nella produzione di PCB HDI, garantisce un flusso produttivo stabile e affidabile, che comprende ottimizzazione della progettazione, fabbricazione e assemblaggio. Forniscono PCB HDI di alta qualità conformi agli standard industriali, contribuendo a ridurre i tempi di sviluppo del prodotto.
Richiedi un preventivo

Introduzione al prodotto

Vantaggio del prodotto

Interconnessione ad Alta Densità per Prodotti Compatti e alla Moda

L'HDI PCB è composto da linee ultrafini, microvia e un'altissima densità di cablaggio, il che permette di realizzare circuiti molto complessi in uno spazio ridotto. Per questo motivo, l'HDI PCB è ideale per dispositivi elettronici di piccole dimensioni come smartphone, strumenti medici o anche sistemi industriali ad alte prestazioni, che richiedono la combinazione di miniaturizzazione e funzionalità senza alcun compromesso.

Elettricamente Superiore e Migliore Integrità del Segnale

L'HDI PCB migliora notevolmente l'integrità del segnale riducendo la capacità e l'induttanza parassite e accorciando così i percorsi dei segnali. Ciò significa che la trasmissione del segnale è più rapida, il rumore è minore e il prodotto risulta più affidabile per applicazioni ad alta velocità e alta frequenza. Di conseguenza, le prestazioni di dispositivi digitali e di comunicazione avanzati sono molto stabili.

Miglioramento della durata e della qualità del prodotto grazie all'uso di tecnologie avanzate di via

A differenza dei tradizionali fori passanti, la PCB HDI utilizza microfori, fori ciechi e fori sepolti. La connettività tra strati diversi è migliorata, le prestazioni termiche sono superiori e i punti di stress sul prodotto sono ridotti grazie a questi metodi di interconnessione avanzati. Di conseguenza, la vita del prodotto si prolunga, i prodotti possono essere utilizzati in ambienti difficili e, tuttavia, il livello di affidabilità rimane molto elevato.

Efficienza di costo attraverso un design flessibile per la produzione di massa

Anche se la PCB HDI richiede tecniche di produzione all'avanguardia, è comunque in grado di ridurre il costo complessivo del sistema, ad esempio riducendo le dimensioni della scheda, utilizzando quindi meno materiale, e permettendo alla scheda di ospitare un numero maggiore di componenti. Questo tipo di flessibilità consente ai progettisti di disporre in modo molto efficiente le schede, raggiungendo così scalabilità e fattibilità economica nella produzione di massa.

Come l'HDI PCB rivoluziona i dispositivi elettronici moderni?

Il mondo dell'elettronica cambia rapidamente e l'innovazione è per lo più determinata dalla crescente domanda di dispositivi più piccoli, veloci ed efficienti ogni volta. Che si tratti di smartphone e tablet o di sofisticati strumenti medici e sistemi di automazione industriale, i progettisti sono sempre impegnati a trovare spazio per ulteriori funzionalità in uno spazio limitato. Una di queste tecnologie che si è affermata in modo quasi incontestabile nell'adattamento a tali richieste è l'HDI PCB (Printed Circuit Board a Interconnessione ad Alta Densità). Ma cosa rende l'HDI PCB una rivoluzione nel mondo dei dispositivi elettronici moderni, facendone quindi un fattore importante nel design avanzato dei circuiti?

Cosa rende l'HDI PCB diverso dai tradizionali PCB?

L'HDI PCB si differenzia principalmente dai tradizionali PCB per la densità di cablaggio molto più elevata che può ospitare. Questo risultato è ottenuto impiegando fasi di progettazione e produzione di prima qualità, come microvia, via cieche e sepolte, larghezze delle tracce ultra-finissime e impilamento multistrato. In sostanza, gli HDI PCB offrono le stesse dimensioni della scheda ma con funzionalità più complesse, poiché possono contenere un numero maggiore di connessioni in uno spazio ridotto.

I PCB basati su metodi tradizionali sono per lo più limitati alla tecnologia a fori passanti, il che limita sia la densità dei componenti sia la flessibilità del routing dei segnali. Al contrario, gli HDI PCB includono microvia realizzate con perforazione laser e un allineamento preciso degli strati, che non solo consentono percorsi di segnale più brevi, ma contribuiscono anche a migliorare le prestazioni elettriche. Pertanto, l'HDI PCB rappresenta la soluzione ideale per applicazioni ad alta velocità, ad alta frequenza e con limitazioni di spazio.

Perché gli HDI PCB sono importanti per l'elettronica moderna?

La miniaturizzazione è senza dubbio una delle ragioni più importanti per cui l'uso di PCB HDI si è notevolmente diffuso. L'incessante domanda dei consumatori di dispositivi sottili, portatili e multifunzionali può essere soddisfatta oggi solo grazie alla tecnologia PCB HDI. Di conseguenza, i progettisti hanno l'opportunità di esprimere la propria creatività realizzando prodotti straordinari con caratteristiche eccezionali e flessibilità meccanica, un vantaggio offerto dalle schede HDI.

Oltre al semplice risparmio di spazio, gli PCB HDI offrono un altro grande vantaggio: prestazioni elettriche superiori. Più brevi sono i collegamenti, minore è la perdita di segnale, più ridotto è l'effetto parassita e migliore è la trasmissione del segnale ad alta velocità. Tra le applicazioni più rilevanti che richiedono tutti questi benefici e altri ancora vi sono i dispositivi 5G, gli acceleratori per il computing di fascia alta, i dispositivi indossabili e i componenti automobilistici, ambiti in cui prestazioni e affidabilità sono imprescindibili.

Quali sono i problemi legati alla produzione di PCB HDI?

Sebbene i vantaggi dei PCB HDI siano numerosi, lo svantaggio principale è l'assai maggiore complessità del processo produttivo rispetto ai PCB tradizionali. Ogni fase del processo – dalla foratura laser dei microvia al laminato sequenziale, fino all'imaging di precisione per tracce fini – deve essere eseguita con un elevato grado di accuratezza. Qualsiasi variazione o deviazione nel processo può causare difetti e addirittura una bassa resa, rendendo quindi obbligatorio l'uso di competenze specialistiche e delle tecnologie più avanzate per la produzione.

Aziende esperte come King Field affrontano questa sfida molto bene. Dotata delle tecnologie più avanzate, la loro qualità è garantita dal controllo rigoroso che impedisce a qualsiasi scheda difettosa di lasciare l'azienda. Pertanto, grazie alla professionalità e alle strutture di King Field, una PCB HDI può non solo essere prodotta secondo gli standard qualitativi più elevati, ma anche essere prodotta in massa senza compromettere la qualità.

Settori che utilizzano le PCB HDI

Le PCB HDI hanno ottenuto un ampio consenso in vari settori industriali. Il mercato dell'elettronica di consumo è stato il principale motore per le PCB HDI, consentendo la riduzione delle dimensioni di dispositivi come smartphone, tablet e indossabili. Nel settore sanitario, le PCB HDI stanno facilitando lo sviluppo di strumenti diagnostici medici compatti, dispositivi portatili di monitoraggio e apparecchiature elettroniche impiantabili, tutti caratterizzati da fattori di forma estremamente ridotti e da un'elevata affidabilità.

Inoltre, anche il settore automobilistico rientra tra i principali beneficiari dei vantaggi offerti dalla tecnologia HDI. Ciò è particolarmente vero per quanto riguarda i sistemi avanzati di assistenza alla guida (ADAS), i veicoli elettrici e i moduli di comunicazione in auto. Le caratteristiche intrinseche dei PCB HDI – alta densità e affidabilità – sono assolutamente indispensabili per il corretto funzionamento di questi sistemi, che possono essere descritti come complesse operazioni di instradamento dei segnali in spazi limitati. Inoltre, l'automazione industriale e i sistemi IoT generano una domanda aggiuntiva di PCB HDI, poiché i dispositivi stanno diventando sempre più piccoli pur aumentando nel contempo la potenza.

Come scegliere il giusto produttore di PCB HDI

Non è un segreto che in un'industria così ad alta tecnologia e orientata alle prestazioni, la scelta del produttore di PCB HDI con cui collaborare sia cruciale. Al minimo, un partner qualificato dovrebbe essere in grado di offrire consulenza progettuale, studio della producibilità e meccanismi di controllo qualità di primissimo livello. King Field, azienda con un lungo e consolidato track record nella produzione di PCB e PCBA, può vantare di offrire soluzioni complete per PCB HDI ai propri clienti – dalla prototipazione alla produzione di massa. La loro filosofia centrata sul cliente garantisce che i progetti vengano eseguiti in modo tempestivo, affidabile e conforme alle specifiche.

Il PCB HDI è il futuro dell'elettronica?

La tendenza dell'elettronica è in continua evoluzione verso una maggiore integrazione, velocità più elevate e minor spazio occupato; in queste condizioni, l'avvento della tecnologia HDI PCB difficilmente può essere considerato opzionale, anzi, è diventata fondamentale. La miniaturizzazione, il miglioramento delle prestazioni del segnale e il supporto di progetti complessi: tutte queste caratteristiche possono essere ottenute grazie alla tecnologia HDI PCB, motivo per cui essa è diventata il fondamento stesso dei dispositivi elettronici odierni. E poiché produttori come King Field sono ai vertici nella produzione di HDI PCB, questa tecnologia probabilmente continuerà a ricoprire un ruolo centrale nel futuro dell'elettronica, alimentando innovazioni non solo nei settori consumer, medico e automobilistico, ma anche in quello industriale.
