Bagaimanakah cara menggunakan via bertindih atau via berperingkat pada PCB?

Via Buta dan Terkubur Bertindih serta Berlangkah pada PCB

Bagaimanakah cara menggunakan via bertindih atau via berperingkat pada PCB?

Pengenalan

Dorongan tanpa henti ke arah pengecilan saiz dan peningkatan prestasi dalam peranti digital moden kini telah menempatkan rekabentuk pcb hdi di pusat utama pembangunan produk yang berkesan. Papan berkelajuan tinggi dan berketumpatan tinggi (hdi) menggerakkan segala-galanya mulai daripada telefon bimbit dan modul 5g hingga sistem automotif inovatif, alat iot, dan teknologi moden yang dipakai. Tekniknya? Kecekapan penggunaan via pcb—khususnya, melalui via bertindih dan via berlangkah untuk membuka ketumpatan penghantaran generasi baharu, keselamatan isyarat, dan kecekapan pembuatan.

Memilih sama ada menggunakan via bertindih atau via terpisah bukan sekadar butiran teknikal. Ia merupakan pilihan taktikal yang mempengaruhi setiap elemen papan litar bercetak (PCB): kecekapan, keteguhan, kos pembuatan, dan juga masa ke pasaran. Dalam format lanjutan dengan komponen berjarak rapat dan sambungan rumit antara lapisan, struktur via yang tepat boleh menentukan perbezaan antara produk yang berjaya dan produk yang gagal—semua ini dilakukan sambil memenuhi bajet pengeluaran minimum dan tuntutan keteguhan yang ketat.

Apakah Itu Via dalam PCB? Memahami Jenis-Jenis Via PCB

Suatu via dalam konteks susunan PCB (Printed Circuit Board) ialah lubang yang dilapisi secara elektrik untuk mengikat pelbagai lapisan dalam PCB berbilang lapisan. Via membolehkan pereka menghantar isyarat elektrik ke arah hadapan dan ke belakang, bukan sekadar secara rata, sehingga meningkatkan ketekalan penghantaran PCB dan ketumpatan rekabentuk PCB secara besar-besaran. Gaya via yang cekap menjadi asas bagi segala-galanya, dari peranti pakai yang kecil hingga elektronik rangkaian berkelajuan tinggi dan aerospace.

Jenis Via PCB yang Biasa

Apakah Itu Microvias, Blind Vias, dan Buried Vias dalam PCB HDI?

Microvias

Microvias merupakan asas inovasi kontemporari PCB HDI pada masa kini. Ditakrifkan (mengikut IPC-2226) sebagai vias dengan diameter ≤ 0.15 mm (150 μ µm), microvias dihasilkan melalui penggerudan laser dan biasanya digunakan untuk menghubungkan lapisan-lapisan bersebelahan (contohnya, Lapisan 1 ke Lapisan 2). Saiz kecilnya membolehkan penempatannya di bawah komponen BGA berpitch halus serta dalam rangkaian pengarahan terhad yang tidak dapat diakses oleh gerudi konvensional.

Fakta:

Menyokong ketebalan pengarahan sekitar 1500+ sambungan/cm²

Boleh ditindih (tegak) atau disusun selang-seli (seimbang) untuk lapisan yang lebih dalam.

Vias Buta

Blind vias menghubungkan satu lapisan luar dengan beberapa lapisan dalaman tetapi tidak menembusi papan sepenuhnya:

Digunakan untuk "melarikan" isyarat dari pad komponen tebal ke lapisan pengalihan dalaman.

Mengurangkan kapasitans/induktans parasit berbanding pilihan lubang tembus.

Biasanya digunakan sebagai tindakan utama dalam proses penimbunan.

Vias Terkubur

Via terkubur menghubungkan hanya lapisan dalaman, tidak kelihatan dari permukaan PCB:

Membolehkan susunan papan yang lebih padat dengan tidak mengganggu lapisan isyarat/tanah luaran.

Penting untuk tetapan PCB berbilang lapisan, sangat mudah alih, atau bersifat selamat.

Via Bertindih: Definisi, Ciri-ciri, dan Aplikasi

Via bertindih menggunakan struktur di mana beberapa mikrovia (dan sering kali via buta atau terkubur) disusun secara menegak sepanjang susunan PCB. Susunan ini menyokong beban via menegak ('reka bentuk via-atas-via') dan merupakan asas bagi membolehkan rekabentuk PCB yang padat dengan ketebalan pemindahan tinggi.

Ciri-ciri Tersembunyi Via Bertindih

Kekuasaan Ruang Optimum: Struktur bertindih membolehkan banyak isyarat dipindahkan dalam lajur menegak yang minimum, membuka ruang penting untuk satah kuasa dan tanah di bahagian lain papan.

Mengekalkan Aspek Kelajuan Tinggi dan Jarak Jejak Halus: Dengan laluan isyarat yang jauh lebih pendek dan lebih lurus di antara lapisan, mikrovias bertindih membantu mengurangkan kelambatan (parasit berkurang), yang penting untuk pengurutan PCB kelajuan tinggi.

Kemudahan Pengeluaran—Pembinaan Lanjutan Diperlukan: Pembangunan vias bertindih memerlukan laminasi berturut-turut berketepatan tinggi, pengorekan laser, dan struktur melalui beban biasa atau berlapis tembaga. Ini meningkatkan risiko ketidakstabilan dan kos.

Sesuai untuk Peranti Elektronik Lanjutan: Digunakan dalam peranti pintar, sistem komputer riba, peranti boleh pakai, komponen ingatan DDR, dan papan FPGA/pemproses generasi seterusnya.

Contoh Aplikasi Biasa

"Kami berjaya mengurangkan papan FPGA prestasi tinggi 12-lapisan kepada papan PCB HDI 6-lapisan dengan menggunakan teknologi moden mikrovias bertindih. Ini meningkatkan kestabilan isyarat dan mencapai penjimatan ruang sebanyak 40%."—Pembangun PCB Utama, Penyedia Telekomunikasi yang disenaraikan di NASDAQ

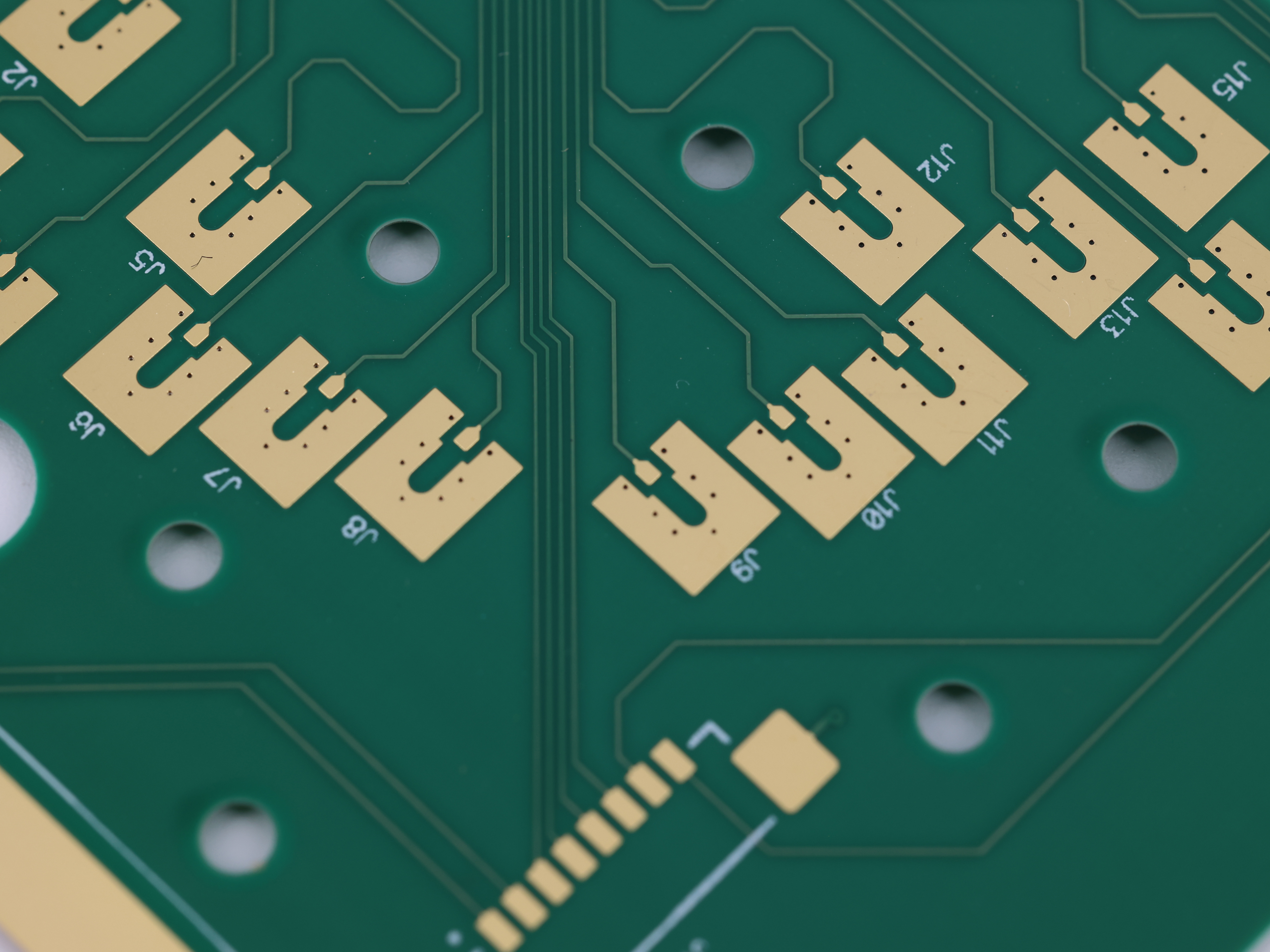

Vias Terlangkah: Analisis, Ciri-ciri, dan Aplikasi

Via bertingkat bermaksud susunan penggunaan di mana beberapa via (biasanya mikrovia) diletakkan secara bersebelahan secara lurus berbanding ditindih secara langsung antara satu sama lain. Secara estetik, ia membentuk laluan "zigzag" atau berperingkat melalui lapisan PCB!

Fungsi Rahsia Via Bertingkat

Ketahanan Lebih Tinggi: Struktur tersesar mereka menyebarkan tekanan mekanikal dan haba secara jauh lebih sekata, secara ketara mengurangkan risiko pecah via, delaminasi barrel, atau pelapisan tidak mencukupi sepanjang hayat PCB. Penting dalam sistem kritikal misi dan sistem automotif.

Pengurusan Haba yang Lebih Baik: Memandangkan haba tidak terfokus pada satu garis menegak tunggal (seperti via bertindih), susunan bertingkat membolehkan pembuangan haba yang lebih cekap—mengurangkan kawasan panas dan meningkatkan jangka hayat.

Kesederhanaan Pengeluaran: Susunan bertingkat melalui penempatan mengurangkan keperluan ketepatan untuk pengeboran tegak. Ini mengurangkan cacat, mengurangkan keperluan pengisian laser yang mahal, dan meningkatkan pulangan keseluruhan dalam proses pembinaan PCB.

Kefleksibelan Pengarahan yang Dipertingkat: Dengan menentang vias, rangkaian penghalaan tambahan dikekalkan di antara lapisan, membolehkan keluaran dan penghantaran fanout yang lebih canggih dalam rekabentuk PCB berbilang lapisan.

Contoh Aplikasi Biasa

"Kami menggunakan microvia bertingkat dalam panel kawalan komersial kami yang tahan lasak. Hasilnya ialah peningkatan kebolehpercayaan dalam persekitaran tekanan haba dan getaran yang keras, dengan kos pengeluaran kira-kira 30% lebih rendah daripada pilihan bertumpu."—Pereka Senior, Pembuat Kelengkapan Elektronik Automotif OEM

Jadual: Ringkasan Kes Penggunaan Via Bertingkat

Kelebihan dan Kekurangan Via Bertindih

Kekurangan (diteruskan):

Bahaya Ketelusan: Setiap tambahan dalam tindihan meningkatkan risiko masalah seperti pemisahan, pelapisan tembaga tidak lengkap, atau keletihan dinding—terutamanya jika kawalan pengeluaran atau nisbah elemen tidak dijaga dengan ketat. Laminasi atau pelapisan berturut-turut yang lemah boleh menghasilkan titik lemah, yang boleh menjejaskan ketahanan struktur di bawah kitaran mekanikal atau haba.

Tuntutan Ketepatan Pengilang yang Ketat: Tidak semua pengilang PCB menyokong teknologi mikrovia berteknologi tinggi yang sebenar. Kilang papan HDI mesti mempunyai kemampuan penembusan laser canggih, laminasi hampir sempurna, dan keupayaan mengisi tembaga; tanpa kemampuan ini, kadar kegagalan boleh meningkat dan masa ke pasaran boleh tertunda.

Kedalaman Penimbunan Terhad: Had umum IPC-2226 menghadkan bilangan mikrovias bertindih, biasanya hanya menggalakkan 2 atau 3 lapisan berbeban sebelum kebolehpercayaan menurun secara ketara. Permintaan penimbunan mendalam mungkin memerlukan peralihan kepada pilihan terkubur atau terbenam.

Kelebihan dan Kekurangan Mikrovias Bertingkat.

Struktur mikrovias bertingkat—pilihan terbaik untuk reka bentuk PCB HDI yang berfokus pada kebolehpercayaan—mempunyai kelebihan dan kekurangan tersendiri.

Manfaat

Kebolehpercayaan Jangka Panjang yang Lebih Unggul: Susunan mikrovias bertingkat yang lurus dan seimbang mengurangkan tumpuan tekanan mekanikal dan haba, secara asasnya menghilangkan risiko retakan menegak yang sering dilihat dalam struktur bertindih yang dibuat dengan tidak sempurna.

Jauh Lebih Tahan Lasak di Bawah Kitaran Suhu: Persekitaran automotif dan komersial biasanya mengalami ayunan suhu yang besar—mikrovias buta dan terkubur bertingkat tahan terhadap kitaran ini dengan hayat lebih panjang, meningkatkan jangka hayat produk.

Kesederhanaan Pengeluaran = Penjimatan Kewangan: Seperti yang dijawab, via tidak memerlukan penempatan tegak ideal atau banyak aktiviti laminasi berturut-turut, maka pulangan meningkat dan mengurangkan kecenderungan kegagalan—menjadikan penghasilan papan HDI berbilang lapisan yang andal lebih mudah.

Ketegaran Penghalaan yang Lebih Tinggi: Corak zigzag dalam penempatan via melalui lubang membuka lebih banyak rangkaian penghalaan untuk jejak, membolehkan corak penghalaan yang lebih kompleks dan sambungan antara lapisan yang lebih baik. Ketegaran ini boleh menjadi penting untuk penghantaran pasangan berbeza atau reka bentuk ketahanan terkawal.

Faktor Negatif

Penggunaan Ruang PCB Sedikit Lebih Tinggi: Disebabkan via tidak ditindih, ruang tambahan pada papan PCB digunakan dalam satah X/Y. Ini boleh menjadi had dalam susun atur ultra-padat atau berketumpatan sangat tinggi di mana setiap mm² amat penting.

Laluan Isyarat Lebih Panjang dan Parasitik Tambahan: Apabila isyarat perlu melalui laluan menegak yang lebih panjang dan berliku, terdapat sedikit induktans terserap dan kelambatan berbanding sambungan menegak bertindih. Pada kadar data yang sangat tinggi, ini mesti direka bentuk dan dikurangkan.

Kemungkinan Kompleksiti Susun Atur: Memastikan keistimewaan, jarak, dan tugas lapisan yang sesuai memerlukan reka bentuk yang teliti dan boleh menambah beban kerja rekabentuk ECAD—terutamanya dalam susunan PCB berbilang lapisan.

Kesan terhadap Ketepatan, Kestabilan & Kecekapan Isyarat

Kestabilan isyarat merupakan kebimbangan utama dalam susun atur PCB kelajuan tinggi—dan pilihan anda antara via bertindih dan via berperingkat akan secara langsung mempengaruhi kecekapan sistem, kebolehpercayaan, dan keserasian elektromagnetik.

Bagaimana Via Bertindih Mempengaruhi Ketepatan Isyarat

Panjang Laluan Elektrik yang Dikurangkan: Via bertindih memberikan variasi antara lapisan menegak terpantas, meminimumkan kelambatan dan ESR (Rintangan Siri Setara). Ini memberi manfaat kepada isyarat frekuensi tinggi, seperti dalam jalur DDR, PCIe, dan SerDes.

Induktans dan kapasitans parasitik yang diminimumkan: Konfigurasi bertingkat yang terkawal dengan selamat mengekalkan impedans teratur yang optimum, membantu mengekalkan kualiti isyarat yang sangat baik merentasi peralihan.

Risiko crosstalk dan gangguan elektromagnetik (EMI): Di kawasan yang sangat tebal, susunan bertingkat melalui tiang boleh menghasilkan gabungan elektromagnetik (crosstalk). Perubahan isyarat selari dan vias pulangan tanah perlu dirancang dengan teliti.

Gunakan perlindungan tanah dan pasangan berbeza.

Gunakan peranti ketepatan isyarat dalam Allegro PCB Designer atau perisian rekabentuk PCB Pace.

Bagaimana Vias Bertingkat Mempengaruhi Kestabilan Isyarat

Privasi Isyarat yang Lebih Baik: Susunan bertingkat meningkatkan pemisahan ruang, mengurangkan keupayaan gabungan kapasitif dan induktif antara vias bersebelahan.

Laluan Sedikit Lebih Panjang, Parasitik Sedikit Lebih Tinggi: Laluan zigzag meningkatkan panjang keseluruhan isyarat, tetapi secara umumnya tidak signifikan bagi kebanyakan aplikasi praktikal selagi dikekalkan dalam garis panduan rekabentuk.

Ancaman EMI yang Dikurangkan: Penggunaan posisi teragih boleh memisahkan lokasi kelemahan dan mengurangkan pelepasan.

Pertimbangan Kebolehpercayaan

Implikasi Perbelanjaan: Via bertindih dan tersusun secara beransur-ansur.

Akaun Perbelanjaan Via Bertindih.

Kerumitan Pengeluaran Tinggi: Laminasi berturut-turut, pengembaraan laser tepat, pengisian via, dan pelapisan khas meningkatkan kos pengeluaran secara ketara. Peningkatan kos biasa untuk microvia bertindih boleh berbeza antara 15–40% lebih tinggi daripada pilihan blind atau tersusun secara beransur-ansur yang mudah.

Ancaman Hasil dan Semakan Semula: Proses yang lebih kompleks menunjukkan potensi yang lebih tinggi bagi kehilangan pulangan, memerlukan ujian spesifikasi lebih tinggi atau penyelenggaraan semula, sekali lagi meningkatkan jumlah perbelanjaan kerja.

Jadual Kos Contoh:

Kajian Kes

Dalam gaya papan HDI berbilang lapisan, lubang tersembunyi yang bertindih atau lubang yang diletakkan terlalu dekat dengan tepi papan menimbulkan risiko ketidakseimbangan penerbangan; oleh itu, kami mencadangkan penggunaan lubang bergilir sebagai ganti lubang bertindih untuk mengurangkan bilangan kitaran laminasi dan kos berkaitan, serta meningkatkan kebolehpercayaan kitaran haba.

Soalan yang Sering Ditanya

1. Apakah perbezaan utama antara lubang dimuat dan lubang bergilir?

Via bertindih diselaraskan ke hadapan dan ke belakang menggunakan lapisan bersebelahan yang ditindih, membentuk lajur penghantaran menegak yang sangat lurus dan mudah dialihkan. Sebaliknya, via berlangkah diatur secara rata dari satu lapisan ke lapisan lain—suatu struktur "zigzag" atau condong yang meningkatkan kestabilan dan kecekapan haba.

2. Dalam situasi apa saya harus menggunakan via bertindih dalam PCB HDI saya?

Gunakan struktur via bertindih apabila anda memerlukan ketumpatan pengarahan maksimum dalam format PCB ultra-padat, seperti di bawah komponen BGA dalam telefon pintar, komputer riba, atau komponen RAM DDR4, serta apabila program isyarat serendah mungkin diperlukan untuk isyarat berkelajuan tinggi.

3. Di manakah via berlangkah memberikan nilai lebih tinggi?

Via berlangkah lebih unggul dari segi kebolehpercayaan dalam aplikasi automotif, industri, atau berkuasa tinggi—di mana kejutan mekanikal, resonans, atau kitaran haba mengancam integriti. Ia juga berguna apabila anda ingin mengurangkan kos pembuatan tanpa menjejaskan prestasi elektrik.

4. Adakah struktur ‘thru’ mempengaruhi kos pembuatan PCB?

Tentu sekali. ‘Via piled’ jauh lebih mahal untuk dihasilkan disebabkan prosedur canggih (penggerudan laser, laminasi berturut-turut, penyaduran, dan pengisian) yang diperlukan. ‘Via staggered’ lebih murah, lebih mudah, dan memberikan prestasi lebih baik dalam kebanyakan persekitaran pengeluaran.

5. Bagaimanakah nisbah dan dimensi ‘via’ mempengaruhi kebolehpercayaan?

Nisbah ‘via’ (kedalaman lubang/diameter) adalah sangat penting. Melebihi piawaian pengedar atau IPC meningkatkan risiko kegagalan dan penyaduran tidak mencukupi. ‘Microvia’ seharusnya biasanya mempunyai nisbah 1:1 atau lebih rendah. Sentiasa beroperasi dalam had kapasiti pembekal anda.
