Proses Sumbat Lubang Resin PCB HDI dan Aplikasinya

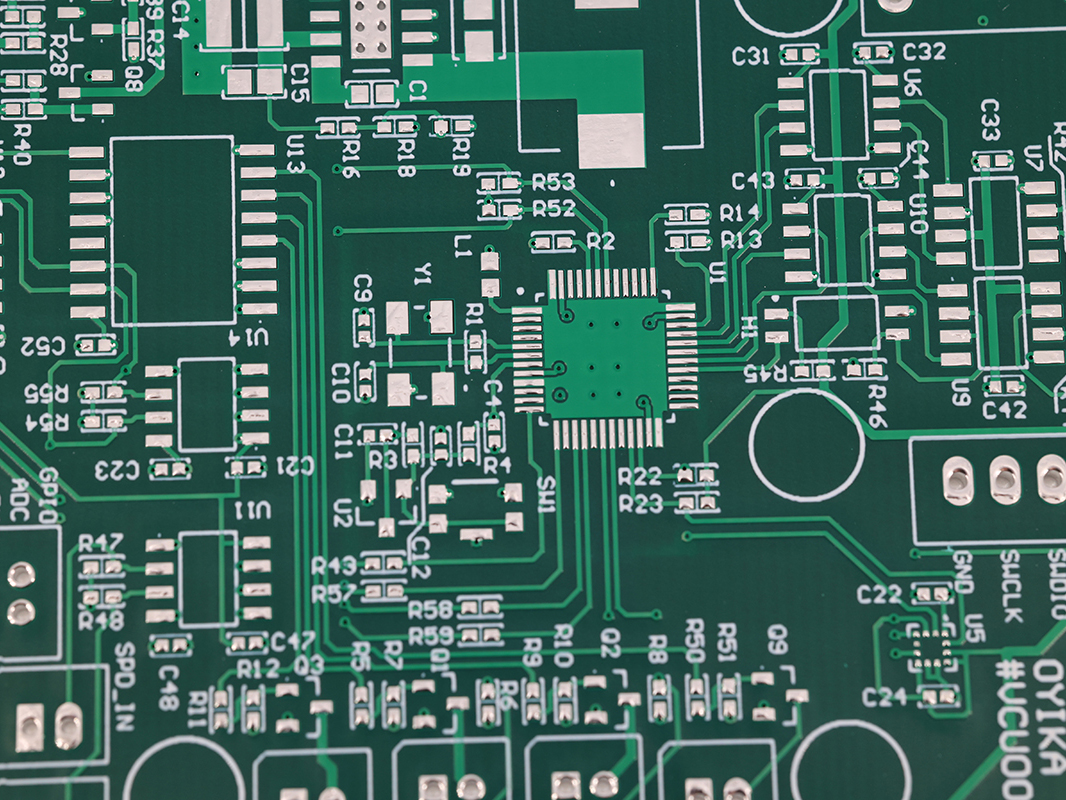

Pengenalan: Mengapa Sumbat Resin PCB Penting dalam Elektronik Moden

Pada zaman pengecilan alat digital hari ini, keperluan terhadap teknologi papan litar bercetak (PCB) moden tidak pernah lebih tinggi. Daripada papan kecil yang sangat boleh dipercayai dalam telefon bimbit dan satelit, hingga PCB HDI berbilang lapisan yang rumit dalam peralatan perubatan dan lori autonomi, setiap butiran dalam pengeluaran PCB mempengaruhi kebolehpercayaan produk akhir. Antara aspek paling penting—namun sering disalahfahami—ialah sumbat resin, juga dikenali sebagai penghubung produk PCB, sumbat lubang produk, atau pengisian.

Penghubungan bahan PCB ialah proses khusus dalam pengeluaran PCB yang melibatkan pengisian lubang tembus, mikrolubang, dan lubang tembus penuh dengan produk bahan berprestasi tinggi seperti epoksi. Pengubahsuaian pemuatan bahan yang betul mengubah prosedur piawai kepada rangka yang selamat, boleh dipercayai, dan terpencil secara elektrik. Peningkatan ini melindungi daripada kebocoran solder semasa pemasangan PCB, membolehkan komponen seperti BGA dan QFN dipasang secara langsung di tapak lubang-tembus-dalam-pad, serta meningkatkan jangka hayat keseluruhan PCB terhadap pecah, delaminasi, dan pencemaran persekitaran.

Mengapa Penghubungan Produk Penting bagi Kestabilan dan Kecekapan PCB?

Mengurangkan masalah penghasilan PCB seperti kawasan tembus, retakan susut bahan, dan kontaminasi.

Membolehkan reka bentuk lanjutan (BGA, lubang tembus bertindih, jarak jejarian halus, dan perkembangan lubang-tembus-dalam-pad terserap).

Meningkatkan pulangan PCB HDI dengan mengurangkan gelembung udara, ruang kosong, dan risiko jambatan solder.

Membuka ketumpatan bahagian yang lebih besar, ketepatan isyarat yang jauh lebih baik pada lapisan kelajuan tinggi, dan kebolehpercayaan jangka panjang yang kritikal.

Adakah anda faham? Berdasarkan kajian pasaran, penggunaan pembangunan penghubungan bahan dimaksimumkan boleh mengurangkan kadar kegagalan PCB berkaitan lubang tembus sehingga 85% berbanding penghubungan tinta biasa atau penyumbatan topeng pematerian.

Sektor PCB yang Bergantung Secara Besar-besaran pada Penghubungan Bahan Berkualiti Tinggi

PCB HDI (High-Density Interconnect).

Peranti elektronik perubatan dan penerbangan angkasa.

Kawalan automotif dan industri maju.

Peranti digital pengguna dengan jarak jejarian ketat dan saiz kaki ultra-kecil.

Sebarang jenis papan induk di mana kebolehpercayaan, kebersihan, dan ketebalan komponen adalah tidak boleh dipertimbangkan.

Apakah Itu Lubang Penyumbat Bahan dalam PCB?

Satu lubang penutup resin pada PCB (Papan Litar Bercetak) menggambarkan satu lubang tembus, mikrovia, atau lubang tembus yang telah diisi dan dilindungi dengan bahan khas—biasanya epoksi—sepanjang proses penyambungan bahan PCB. Berbeza daripada penyambungan tinta biasa atau topeng solder ringkas, penyambungan bahan PCB mencipta segel tahan lama dan kedap udara yang meningkatkan kebolehpercayaan mekanikal, elektrik, dan persekitaran secara ketara.

Bagaimanakah Sebenarnya Penyambungan Bahan untuk PCB Berfungsi?

Proses pelekatan bahan memerlukan persiapan awal lubang atau permukaan yang akan digunakan dengan membersihkan, mengkasarkan, dan biasanya menyadur permukaan dalaman terlebih dahulu. Langkah ini memastikan lekatan bahan maksimum serta menghilangkan pencemar. Setelah itu, resin—biasanya epoksi tahan haba dengan susut rendah—diisi ke dalam lubang menggunakan kaedah seperti pengisian vakum, pencetakan arus, atau pengisian bantuan tekanan. Selepas resin diaplikasikan, ia dipanaskan untuk proses pemejalan supaya bahan pengisi tetap kukuh di tempatnya. Kemudian, proses penyelesaian permukaan (seperti penggilapan ketepatan atau penggosokan) menghasilkan permukaan rata, yang penting bagi keperluan pemasangan PCB HDI dan via-in-pad.

Jenis-jenis Lubang Penyumbat Produk

Lubang penyumbat via-in-pad: Menempatkan via secara langsung di bawah pad SMD kritikal, penting bagi BGA dan QFN jarak halus.

Lubang penyumbat mikrovia: Digunakan dalam konfigurasi via tersembunyi, buta, dan penuh pada PCB HDI berbilang lapisan.

Penyumbatan lubang tembus: Untuk lubang tembus penuh pada PCB tebal atau berarus tinggi.

Tujuan & Fungsi Lubang Penyumbat Resin

Penyumbatan bukaan produk pada PCB menggunakan banyak tujuan saling berkaitan, masing-masing berfokus pada peningkatan prestasi, kemudahan pembuatan, atau ketahanan jangka panjang.

Fungsi Kaedah Penyumbatan Bahan PCB

Menghalang Kebocoran Pasta Solder: Menutup vias di bawah pad yang boleh disolder (via-in-pad), menghalang pergerakan solder dan litar pintas semasa pemasangan komponen.

Membolehkan Via-in-Pad & Susunan Berketumpatan Tinggi: Penting untuk pengarahan di bawah BGA bertepung halus, QFN, dan reka bentuk IC lanjutan pada PCB HDI.

Melindungi daripada Kelembapan & Kontaminan: Penyumbatan bukaan dengan bahan menghalang masuknya pelarut pembersih, kelembapan, perubahan suhu, dan zarah udara yang boleh mengancam integriti jangka panjang PCB.

Meningkatkan Kerataan untuk Pemasangan: Mencipta permukaan rata dan stabil walaupun di kawasan kompleks dengan pemuatan tinggi atau ketumpatan komponen ultra-tinggi.

Meningkatkan Penebatan Elektrik: Dengan mengisi dan mengurung melalui kerangka, sambungan bahan meningkat, menaikkan voltan kegagalan dan mengelakkan litar pintas elektrik.

Penguatan Mekanikal: Mengukuhkan kawasan halus, khususnya papan nipis atau yang terdedah kepada lenturan, mengurangkan risiko retak atau pengelupasan.

Penyempurnaan Sirkulasi Darah Melalui Sambungan Bahan: Langkah demi Langkah

Proses sambungan bahan untuk PCB ialah operasi berbilang peringkat yang dikawal secara tepat untuk mengisi vias, lubang tembus, atau mikro-vias dengan bahan guna meningkatkan kecekapan mekanikal dan elektrik. Memaksimumkan setiap langkah adalah penting untuk mengurangkan kecacatan penyumbatan bahan biasa dan memastikan hasil tinggi dalam pembuatan PCB HDI canggih.

Persiapan Pembukaan

Kerja persiapan ialah asas bagi penyumbatan bahan PCB yang boleh dipercayai. Proses ini bermula selepas membuat lubang dan membersihkan vias atau bukaan.

Mikro-ets dan Pengkasaran: Permukaan dinding lubang diets secara kimia atau dikasarkan secara mekanikal. Aktiviti penting ini meningkatkan luas permukaan dan memperkuat lekatan resin ke tembaga, mengurangkan risiko pemisahan resin semasa proses.

Penyingkiran Sisa: Sisa lumuran, habuk, dan bahan organik daripada pengeboran dibuang sepenuhnya untuk memastikan permukaan bebas kontaminan serta meningkatkan kestabilan pelekat bahan.

Kawalan Kelembapan: Memastikan lubang kering adalah penting; kelembapan di dalam via atau lubang tembus boleh menyebabkan gelembung udara, ruang bahan, atau kehilangan lekatan selepas rawatan bahan.

Penyambungan Produk

Terdapat pelbagai teknik untuk memasukkan bahan ke dalam lubang PCB, dengan setiap teknik sesuai untuk jenis papan dan jumlah pengeluaran tertentu.

Paparan Pencetakan Menghubung: Kaedah tradisional yang cekap dari segi kos. Bahan ditolak ke dalam lubang melalui stensil. Digunakan secara meluas untuk papan asas tetapi kurang dipercayai untuk mikrovia atau via nisbah aspek tinggi di mana pengisian lubang sepenuhnya dan hasil akhir bebas rongga adalah penting.

Penghubungan Produk Vakum: Kini menjadi piawaian emas dalam pengeluaran PCB pintar dan PCB HDI. Papan litar dicetak (PCB) diletakkan di bawah vakum sebelum, semasa, atau selepas aplikasi bahan, yang mengeluarkan udara terperangkap dan memastikan pengisian lubang secara mendalam dan lengkap, termasuk untuk via bertindih dan via berketumpatan tinggi. Penyumbatan vakum digunakan secara dominan dalam aplikasi automotif, perubatan, dan aerospace di mana kebolehpercayaan adalah kritikal.

Perbandingan Peranti:

Pemulihan Resin/Pembakaran

Selepas bahan diaplikasikan, proses penyembuhan meningkatkan pengisian dan mengikatnya dengan lapisan tembaga atau pelapisan:

Kitaran Penyembuhan Biasa: Kebanyakan sistem bahan epoksi disembuhkan pada suhu sekitar 150 ° °C selama kira-kira 1 jam. Kitaran tepat ditetapkan mengikut kimia produk, ketebalan papan, dan geometri lubang.

Mengapa Perlakuan Penting: Perlakuan penuh dan berterusan adalah penting. Bahan yang tidak cukup sembuh boleh menimbulkan ancaman ketahanan jangka panjang, seperti gelembung bahan, kerosakan susut, atau pecah di bawah kitaran haba.

Kemajuan & Penyelesaian Keluasan Permukaan

Selepas pemeraman akhir, keluasan permukaan yang bersambung perlu diratakan dengan bahagian papan litar bercetak (PCB) lain untuk mencapai kerataan—keperluan penting dalam rekabentuk via-in-pad serta bagi komponen seperti BGA, LGA, dan QFN.

Pengisaran Sabuk yang Tidak Menyenangkan: Teknik yang paling banyak digunakan, menghilangkan bahan berlebihan untuk mendedahkan lapisan yang licin dan koplanar.

Pengisaran Berus Seramik: Memberikan ketepatan lapisan yang tinggi dan jauh lebih kecil kemungkinannya menyebabkan pengisaran berlebihan atau mengurangkan keluasan pad tembaga.

Elemen Pengisaran yang Perlu Dipertimbangkan: Penting untuk mengisar secara seragam, mencegah penipisan ketebalan tembaga secara berlebihan, dan menampung susutan produk ringan bagi melindungi akaun pad/via yang cemerlang.

Jenis dan Aplikasi Lubang Penyumbat Bahan dalam Reka Bentuk Papan PCB HDI

PCB HDI (High-Density Interconnect) telah mendorong ledakan alat elektronik rumit dengan membolehkan ciri-ciri seperti via bertindih, microvia, dan inovasi via-in-pad—semuanya bergantung kepada lubang penyumbat bahan yang boleh dipercayai.

Jenis Biasa Lubang Penyumbat Bahan dalam PCB HDI

Aplikasi Utama

Telefon bimbit: Impak marginal, ketumpatan komponen maksimum.

Perubatan & aerospace: Integriti tinggi, kerapihan dan penebatan.

Automotif: Rintangan terhadap resonans dan persekitaran yang ketat.

Perindustrian: Permintaan tinggi terhadap kewujudan dan keselamatan isyarat.

Kajian: Sebuah pengilang peralatan asli telefon pintar utama mengendali produk PCB HDI dengan teknik penutupan untuk semua struktur BGA dan microvia-in-pad, mengurangkan kehilangan kawasan sebanyak 40% disebabkan oleh penghapusan jurang sambungan solder dan peningkatan rintangan terhadap penembusan kelembapan.

Dalam rekabentuk, lubang-lubang vias ditusuk secara langsung ke atas pad dan tidak dilindungi. Semasa proses pematerian semula (reflow soldering), pasta pemateri bergerak masuk ke dalam lubang-lubang vias, menyebabkan pematerian yang tidak betul. ZEON ELECTRONICS mencadangkan pengguna menggunakan prosedur Penyambungan Bahan dan Pelapisan Elektro (POFV). Walaupun kosnya meningkat sedikit, prosedur ini sepenuhnya menyelesaikan isu ketidakstabilan pematerian SMT.

Kelebihan Penyambungan Resin: Prestasi, Kelengkapan, dan Pengecilan Saiz

Peningkatan Dwiganda: Keberkesanan dan Kecekapan

1. Kebolehpercayaan Produk yang Lebih Unggul

Menghilangkan kebocoran solder sepanjang proses pemasangan, memastikan perlindungan terhadap korsleting, keterbukaan sirkuit, dan sambungan BGA yang lemah.

Menghalang kelembapan dan kontaminasi, penyelesaian penting bagi peranti digital kritikal misi atau yang terdedah di medan.

Mengurangkan risiko pembentukan Conductive Anodic Filament (CAF), punca utama kegagalan berterusan pada PCB akibat pergerakan arus melalui bahan insulasi.

Mencegah terperangkapnya udara dan ruang kosong yang boleh menjejaskan ketahanan struktur.

2. Kestabilan Isyarat yang Dipertingkat

Kerataan Permukaan Biasa: Via yang dipenuhi dan diratakan memberikan impedans yang licin dan konsisten untuk lapisan PCB berkelajuan tinggi dan frekuensi tinggi.

Pengurangan Crosstalk & Gangguan: Via yang diisi dengan baik dan ditebat dengan sempurna mengurangkan kemungkinan gabungan isyarat tidak disengaja antara saluran.

3. Ketebalan Komponen yang Lebih Tinggi & Pengecilan Saiz

Membolehkan pemasangan via-in-pad secara langsung, membolehkan pereka mengurangkan ukuran tapak sambil memasukkan lebih banyak fungsi.

Menyokong konfigurasi via bertindih dan berbaris pelbagai untuk papan yang ringkas tetapi berfungsi pelbagai.

4. Ketahanan & Kekuatan yang Ditingkatkan

Menguatkan lokasi yang cenderung mengalami tekanan mekanikal, penting dalam PCB kuprum melengkung atau tebal.

Meningkatkan ketahanan terhadap kerosakan dan bahan kimia, memperluas penggunaannya dalam lori, penerbangan angkasa, atau persekitaran perniagaan yang keras.

Masalah Biasa dalam Pengikatan Resin: Punca & Penyelesaian

Kegagalan pelekat bahan PCB boleh berlaku jika prosedur tidak sepenuhnya ditetapkan. Di bawah ialah isu biasa, punca, dan penyelesaian spesifik untuk mengoptimumkan rawatan.

Pilihan Bahan: Cara Memilih Bahan yang Sesuai.

Memilih bahan yang sesuai untuk sambungan PCB adalah penting bagi kejayaan, terutamanya dalam keadaan pembuatan PCB HDI dan lanjutan yang mencabar.

Ciri-ciri yang Perlu Dipertimbangkan dalam Pemilihan Bahan

Jenis: Epoksi berkualiti tinggi merupakan bahan yang paling biasa digunakan, walaupun poliuretana dan termoplastik juga digunakan bagi keperluan khusus.

Sifat Fizikal:

Ketebalan yang dikurangkan: Mengalir dengan mudah ke dalam mikrovia dan bukaan nisbah elemen tinggi.

Pengurangan penyusutan: Mengelakkan retakan dan lekuk selepas proses pemejalbukuan.

Tg tinggi (Suhu Penyesuaian Kaca): Tahan terhadap proses pematerian dan tekanan haba semasa operasi.

CTE rendah (Pepejal Pemuaian Termal): Seiring dengan lapisan papan untuk integriti maksimum.

Sifat Kimia:

Tahan terhadap pelarut, bahan pembersih berulang, dan bahan kimia fungsional.

Kelekitan luar biasa pada tembaga, dielektrik, dan produk pelapisan.

Keterprosesan:

Diproses secara efisien pada suhu pemanasan PCB piawai (biasanya 150 ° C selama 1 jam).

Pengarasan mudah untuk masalah pasca-penggilapan atau rataan yang sempadan.

Pemboleh ubah ekologi yang perlu dipertimbangkan:

Kegunaan praktikal dalam persekitaran suhu tinggi, kelembapan tinggi, atau atmosfera yang serius.

Meningkatkan penyempurnaan sambungan bahan untuk tiada cacat

Kunci kepada penyumbatan bahan tanpa cacat untuk PCB ialah kawalan proses dan pengoptimuman.

Amalan terbaik untuk pengoptimuman penyempurnaan penyumbatan resin PCB

Kriteria penyambungan vakum: Peringkat vakum ketepatan menghilangkan udara terperangkap, memastikan jumlah penuh melalui pemuatan, dan mengurangkan kelompang sambungan bahan.

Tekanan pelekatan dan kadar: Tekanan yang konsisten dan terkawal mengelakkan kedua-dua pengisian tidak cukup dan kehilangan bahan; ubah kelajuan untuk bukaan berketumpatan tinggi dan dalam.

Pembersihan bukaan dan rawatan permukaan: Penyingkiran habuk sepenuhnya dan mikro-ets yang boleh dipercayai meningkatkan ikatan dan keselarasan pengisian resin.

Alat Sambungan: Secara berkala tukar mesin penyedut habuk dan peranti pengisar untuk memastikan kebolehulangan.

Penyumbatan Kedua: Untuk lubang vias bernisbah aspek tinggi atau dalam, kitaran ulangan atau 'pengisian tambahan' mungkin diperlukan.

Pengoptimuman Pemulihan: Padankan produk, susunan papan, dan keperluan pemejalan (masa, suhu, pergerakan udara) untuk mengurangkan pengecutan, mengoptimumkan ketahanan mekanikal, dan mengelakkan retakan tekanan baki.

Pengoptimuman Pengisaran/Perataan: Gunakan pengisaran pelbagai arah.

Pengoptimuman Pengisaran/Perataan

Apabila proses penanganan selesai, kemajuan permukaan PCB (pengisaran) adalah penting untuk mencapai permukaan rata, terutamanya di kawasan yang memerlukan pemasangan komponen di atas via-in-pad atau pilihan lubang tembus tebal. Langkah ini memerlukan:

Ketepatan pengisaran dan kawalan kerataan: Pengisaran pelbagai arah dengan sabuk kasar atau berus seramik memastikan permukaan yang sepenuhnya rata tanpa mengurangkan ketebalan tembaga PCB secara berlebihan, yang boleh menjejaskan kebolehpercayaan mekanikal atau elektrik.

Peruntukan untuk susut produk: Pakar perlu mempertimbangkan pengecutan bahan semasa menentukan jumlah pengisian, mengelakkan masalah dan memastikan setiap lubang agak terlebih-isikan sebelum penggilapan.

Pengelakan penggilapan berlebihan: Kawalan proses yang teliti membantu mencegah pendedahan tepi dinding tembaga atau kerosakan pada pad boleh-timah, yang pastinya akan menjejaskan kebolehtimahan dan kestabilan reka bentuk.

Kajian Kes: Selepas melaksanakan pengoptimuman penggilapan biasa dalam prosedur penyambungan bahan mereka, seorang pengeluar PCB HDI berjaya mengurangkan masalah pemasangan berkaitan lekuk sebanyak 70% dan meningkatkan kadar pulangan bagi PCB via-in-pad yang menyokong BGA dengan jarak 0.4 mm.

Teknologi Pembukaan Lubang Isian Bahan berbanding Penyambungan Topeng Timah

Walaupun kedua-dua teknik isian bahan dan isian topeng timah menghermetikkan lubang PCB, terdapat perbezaan penting yang menentukan penggunaannya—terutamanya dalam pembuatan PCB berkebolehpercayaan tinggi atau PCB HDI.

Jaminan kualiti dan penilaian dalam penyumbat resin PCB

Kawalan kualiti sistematik merupakan tulang belakang bagi bahan PCB tanpa cacat yang disambungkan dan merupakan faktor utama bagi sebarang prosedur pembuatan PCB inovatif.

1. Pemeriksaan bahan

Kualiti bahan: Ketebalan, kos susut, suhu peralihan kaca (Tg) perlu sepadan dengan spesifikasi reka bentuk dan maklumat ujian.

Ujian sebelum penghantaran: Semua produk diuji untuk jangka hayat, ketulenan, dan masalah kawasan penyimpanan.

2. Penyelenggaraan alat

Peranti penyumbat/pengisar: Kalibrasi dan penyelenggaraan berjaga-jaga terhadap sambungan vakum dan garisan pengisaran untuk mengelakkan hanyutan proses.

Sistem vakum: Mencari kebocoran, vakum yang mencukupi, dan penjadualan kitaran rutin.

3. Penyesuaian Standardisasi

Gunakan Gaya Eksperimen (DOE) untuk pengoptimuman keperluan: tekanan, penyedut habuk, kadar, suhu.

Dokumentasi dan kawalan rawatan berterusan bagi setiap tindakan.

4. Penilaian Artikel Pertama dan Semasa Proses

Penilaian keratan rentas: Pengesahan kelengkapan pengisian mulut secara keseluruhan, ketiadaan celah, dan tambahan permukaan dinding lubang ke penyumbat.

Pengukuran Kepatahan/Ketinggian Kawasan: Menjamin penggilapan yang betul dan mengelakkan lekuk pada produk atau tembaga yang terdedah.

5. Latihan Pemandu Kenderaan

Latihan utama dalam penjagaan produk inovatif dengan teknologi moden, gaya kitaran vakum, dan pengoptimuman prosedur.

Kaedah terbaik dalam penemuan masalah dan maklum balas.

6. Penilaian Ketulusan Berterusan

Pengujian haba dan kejutan: Menjamin bukaan palam global tahan terhadap keadaan ekstrem semasa operasi.

Ujian pengelupasan/pengelupasan: Mengesahkan lekatan mekanikal dan kimia memenuhi keperluan.

Kesimpulan

Penyumbatan bahan untuk PCB merupakan prosedur penting yang menjana jurang antara perlindungan penggunaan asas dan tuntutan elektronik generasi seterusnya. Ia memberdayakan pereka untuk mendorong had—membolehkan struktur mikrovia bertindih dan melalui-pad mudah alih, mengekalkan kebolehpercayaan PCB HDI, serta membina rangka kukuh yang diperlukan dalam pasaran automotif, telekomunikasi, aerospace, dan profesional.
