Печатные платы (PCB) лежат в основе всех современных электронных устройств, однако немногие осознают, сколько скрытых производственных методов требуется для изготовления таких плат — надёжных, проверенных и готовых к реальным условиям эксплуатации. Один из наименее известных, но важных этапов производства печатных плат — добавление медных участков. Но что представляет собой добавление медных участков при проектировании печатных плат? Почему этот процесс стал неотъемлемой частью передовых методов проектирования и производства печатных плат, а также повышения эффективности их изготовления?

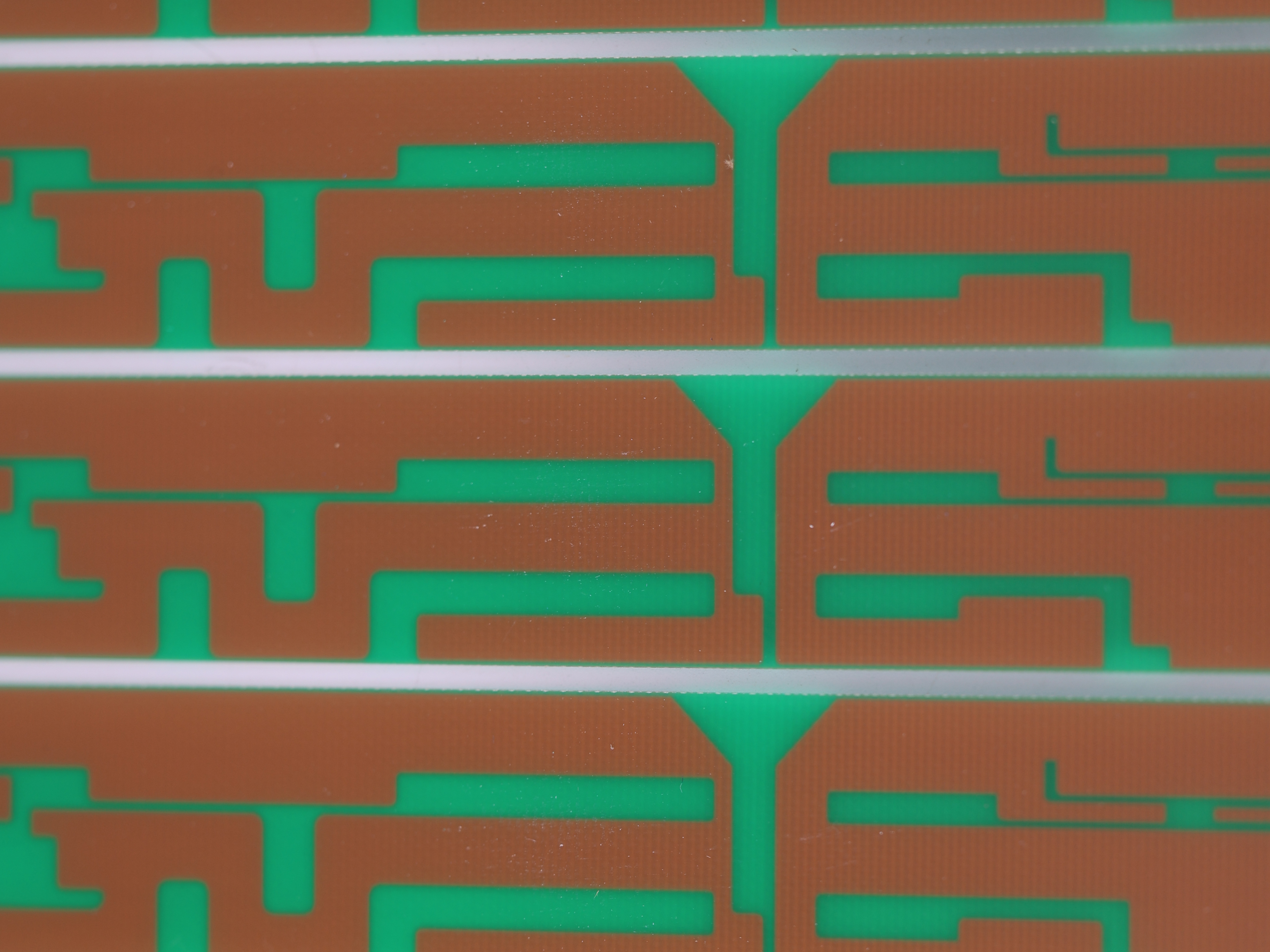

Медное «ограбление» на печатной плате описывает тактическое добавление небольших электрически изолированных медных элементов (часто называемых «фиктивной медью» или «блуждающей медью») в пустые или слабо заполненные участки слоя печатной платы. В отличие от медных площадок или заземляющих плоскостей, эти элементы не выполняют электрических функций. Их основная задача — стабилизировать плотность меди и оптимизировать процесс электроосаждения при изготовлении печатной платы.
Проектирование печатных плат действительно быстро развивается: современные платы становятся более плотными и значительно сложнее. Такая сложность часто приводит к неравномерному распределению меди — одни участки покрыты дорожками, контактными площадками и плоскостями, а другие остаются пустыми. Такой дисбаланс при электролитическом меднении вызывает множество проблем, включая низкую точность формирования слоёв, коробление платы, неравномерное осаждение меди и, в конечном счёте, повышенный риск отказов.
Дефекты формирования слоёв: неравномерное распределение меди может привести к чрезмерному или недостаточному меднению отверстий, что ухудшает надёжность паяных соединений и стабильность платы.
Искривление платы: Большие участки без меди расширяются или сжимаются неравномерно в процессе ламинирования, вызывая механическое напряжение и возможное искривление.
Снижение выхода годной продукции при производстве: Неравномерное распределение меди повышает процент брака плат, нарушает стабильность технологического процесса и увеличивает общую себестоимость производства.
Согласно ведущим производителям печатных плат, применение корректных паттернов медной «воровки» может повысить выход годной продукции до 10–15 % и особенно важно для многослойных, HDI- и высокоскоростных печатных плат.
Ведущая европейская компания по производству печатных плат сообщила о значительном снижении проблем с расслоением и искривлением в платах с большим количеством слоёв после системного выравнивания плотности меди — что позволило снизить долю отбраковки плат на 40 % и обеспечить более точные допуски по импедансу для критически важных применений.
Когда плата высокотокового источника питания клиента работает при высоких температурах, различия в коэффициентах теплового расширения медной фольги и алюминиевой подложки приводят к расслоению. Компания KING рекомендует использовать скруглённые края и размещать медную сетку (медное «ограбление») в непроводящих зонах для стабилизации термических напряжений и повышения тепловой безопасности изделия.
По мере уменьшения габаритов устройств и роста тактовых частот вопросы управления помехоустойчивостью, подавления ЭМП и надёжности переходных отверстий становятся важнее, чем когда-либо ранее. Понимание и применение передовых методов проектирования печатных плат с использованием медного «ограбления» позволяют инженерам и производителям создавать более производительные и значительно более надёжные печатные платы, соответствующие одним из самых строгих требований в автомобильной, авиакосмической, телекоммуникационной и медицинской электронике.
Добавление медных участков при проектировании печатных плат — это производственный процесс, при котором изолированные медные элементы («фиктивная медь», «свободно расположенная медь» или «медные острова») намеренно размещаются в иначе пустых, электрически неактивных областях слоя печатной платы. Эти медные участки не соединены ни с одной цепью. Их основная задача — обеспечить равномерную плотность меди по всей плате для достижения стабильности технологического процесса, особенно при электролитическом никелировании.
Электролитическое никелирование применяется на всех этапах производства печатных плат для нанесения меди на переходные отверстия, сквозные отверстия и поверхностные проводники, обеспечивая стандартные электрические характеристики и механическую прочность платы. Однако неравномерное распределение меди может вызывать проблемы с формированием слоёв:
Области с высокой концентрацией меди притягивают больший ток осаждения, что повышает риск чрезмерного никелирования.
Области с низкой концентрацией или отсутствием меди притягивают значительно меньший ток, что приводит к недостаточному никелированию и образованию тонкого, нестабильного медного слоя.
Размещая функции медной «воровской» разводки, такие как маленькие точки, сетки или фиты, по всем участкам с низкой плотностью, производители обеспечивают равномерное распределение тока при многослойном формировании — это критически важно для достижения задуманного проектом уровня стабильности сигнала, надёжности печатной платы, механической прочности и выхода годных изделий.
|
Узор |
ОПИСАНИЕ |
Случай использования |
|
Точек |
Маленькие равномерно расположенные медные круги |
Общее выравнивание, минимальное электромагнитное излучение |
|
Сетка / решётка |
Сеть пересекающихся тонких проводников или медных квадратов |
Циркуляция воздуха, течение смолы, рассеивание тепла |
|
Квадратные участки |
Большие изолированные медные квадраты |
Участки, требующие значительно более интенсивного выравнивания |
|
Перекрёстная штриховка |
Пересекающиеся линии, формирующие ромбовидную или квадратную сетку |
Гибкие и гибко-жёсткие печатные платы, снижение напряжения |
|
Индивидуальные зоны |
Индивидуальные узоры по рекомендациям производителя платы или отдела подготовки производства (CAM) |
Сложные платы или платы высокой плотности компоновки (HDI) |
1. Значительные пустые области: участки без меди, предназначенные для обеспечения равномерного слоёного нанесения и химической обработки.
2. Вблизи толстого медного слоя: вокруг участков с мощностными/земляными плоскостями или BGA с высокой плотностью выводов — для поддержания равномерного распределения тока.
3. Между контактными площадками и переходными отверстиями: для стабилизации слоёного нанесения в зонах разъёмов, устройств с мелким шагом выводов или изолированных участков.
4. По всем внутренним слоям: особенно важно в многослойных печатных платах для поддержания постоянной циркуляции смолы и уменьшения зазоров между слоями.
Влияние медной «воровки» в процессе изготовления печатных плат весьма значительно. Она напрямую устраняет различные источники проблем и нестабильности, которые, будучи неуправляемыми, могут сделать даже самые совершенные конструкции печатных плат ненадёжными или дорогостоящими в производстве. Ниже приведён полный перечень последствий.
Одна из ключевых проблем при гальваническом меднении печатных плат — скопление тока (current crowding), при котором участки с высоким содержанием меди покрываются значительно быстрее, а участки с низким содержанием меди практически не покрываются. Это приводит к следующим последствиям.
Избыточное покрытие: вызывает чрезмерную толщину медного слоя, неравномерную форму сигнальных проводников и потенциальные короткие замыкания.
Недостаточное покрытие: формирует слишком тонкие медные стенки в переходных отверстиях и проводниках, что приводит к слабым паяным соединениям и риску обрывов цепи.
Метод нанесения медных уравнителей на печатную плату обеспечивает равномерное распределение слоёв для поддержания одинаковой плотности гальванического покрытия по всей плате, гарантируя надёжную паяемость и механическую прочность.
В процессе ламинирования многослойных печатных плат правильный баланс меди предотвращает:
Недостаточное насыщение материала: вызывает слабое межслойное соединение и возможное расслоение.
Пустоты и воздушные зазоры: приводят к слабым участкам, повышенному сопротивлению или потере сигнала.
Уникальное формирование межслойного соединения: способствует созданию долговечных плат с высоким выходом годных изделий.
Снятие механических напряжений: балансировка медной циркуляции обеспечивает равномерное расширение и сжатие платы при нагреве, охлаждении и ламинировании, снижая коробление и механическую деформацию.
Особенно важно для печатных плат с большим количеством слоёв и HDI-плат, где даже незначительные искажения могут привести к катастрофическим последствиям.
Контроль сопротивления: медные узоры вокруг линий передачи помогают поддерживать заданные значения импеданса для высокоскоростных и ВЧ-сигналов.
Тепловой баланс: также медная циркуляция способствует более эффективному рассеиванию тепла, снижая температурные градиенты, деформации и отказы, связанные с термическим расширением.
Постоянная плотность меди и сбалансированное слоистое строение напрямую повышают выход годной продукции и уменьшают количество бракованных плат. Снижение доли отбраковки и повышение процента прохождения первой проверки снижают себестоимость единицы продукции и повышают качество печатных плат.
Распространённые узоры медной «воровской» разводки и их применение.
Выбор и форма узора медной «воровской» разводки определяются конкретными требованиями к балансировке меди и технологичности изготовления и обычно согласовываются совместно с инженерами-проектировщиками производителя печатных плат.
1. Точечный узор:
Описание: Маленькие, равномерно расположенные медные точки.
преимущества: Минимальный риск электромагнитных помех (EMI), улучшенный эстетический результат.
наиболее подходит для: Областей с низкой плотностью меди, зон, чувствительных к радиочастотам (RF).
2узор в виде сетки (решётки):
Описание: Перекрещивающиеся линии, образующие сеть или решётку.
Преимущества: Эффективное использование материала и улучшение кровообращения, прочная медь обеспечивает гармоничную работу.
Наиболее подходит для: Больших открытых пространств, внутренних и внешних слоёв, управления тепловым режимом.
3квадратные участки:
Описание: Крупные медные квадраты или прямоугольники, размещённые редко.
Преимущества: Решает задачи при экстремально больших медных участках, однако выше риск паразитных эффектов.
Лучше всего подходит для крупных или, наоборот, необитаемых участков печатной платы.
4узор в виде перекрёстной штриховки.
Описание: Пересекающиеся линии, обычно применяемые в гибких и жёстко-гибких платах.
Преимущества: Снижение механического напряжения, повышенная адаптивность.
Лучше всего подходит для жёстко-гибких и гибких схем, где требуется снижение механических напряжений и деформаций.
Внутренние слои: Для ламинатов с низким заполнением меди узоры в виде сетки улучшают циркуляцию материала и удаление воздуха.
Внешние слои: Сетчатые и точечные узоры вблизи контактных площадок разъёмов или участков с тонким медным покрытием предотвращают образование «пиков» при многослойном нанесении.
Вокруг расположения BGA/переходных отверстий: Обеспечивает равномерное металлизирование, особенно для высокоплотных ИС и конструкций с переходными отверстиями под контактными площадками.
BGA (шариковые решётки) и различные другие области с высокой плотностью элементов создают уникальные трудности при медном «ограблении» в проектировании печатных плат.
Плотные поля выводов: ограниченное количество контактных площадок вокруг BGA может вызывать локальные неравномерности толщины медного слоя.
Структуры «переходное отверстие в площадке»: инструменты с мелким шагом, использующие переходные отверстия в площадках, требуют равномерного распределения меди на слое для надёжного формирования и хорошей паяемости.
Риски деформации: участки установки BGA особенно чувствительны к деформации печатной платы, что может привести к неравномерному растеканию припоя, эффекту «надгробного камня» или обрыву паяных соединений.
Окружение BGA: добавление хорошо продуманной сетчатой или сплошной медной структуры непосредственно за пределами контура BGA обеспечивает стабильность потока меди и улучшает процессы гальванического покрытия и ламинирования.
Выбор рисунка: применяются точки-штрафы или сетчатые рисунки, чтобы избежать паразитной связи или проблем с ЭМС при работе высокоскоростных сигналов.
Совместная проверка CAM: всегда согласовывайте с группой веб-камер производителя печатных плат оптимальное размещение, чтобы не препятствовать трассировке и обеспечивать необходимый зазор маски для пайки.
Медная «воровская» разводка напрямую связана с несколькими важнейшими этапами процесса изготовления печатных плат и повышает их эффективность:
Узоры медной «воровской» разводки обеспечивают равномерное распределение тока при электролитическом никелировании и меднении, что приводит к одинаковой толщине медного покрытия на проводниках, площадках SMD, контактных площадках и стенках сквозных отверстий.
Равномерная толщина меди предотвращает чрезмерное травление.
Медная «воровская» разводка при изготовлении печатных плат влияет на все ключевые производственные этапы, повышая стабильность технологического процесса и качество готовой платы.
Во время процесса гальванического покрытия в производстве печатных плат электрический ток проходит через плату, осаждая медь в переходных отверстиях и на проводящих дорожках. Если толщина медного слоя неравномерна, распределение тока может сосредоточиться в областях с избытком меди, лишая других участков необходимого тока и вызывая неоднородное покрытие. Узоры для медного «воровства» заполняют такие тонкие участки, обеспечивая:
Также равномерное распределение тока.
Однородную плотность медного покрытия по переходным отверстиям, стенкам сквозных отверстий и проводящим дорожкам.
Повышенную стабильность технологического процесса и улучшение базового качества.
При химическом травлении избыточная медь удаляется, а оставшиеся проводящие дорожки, заливки и контактные площадки формируют электрическую схему. Неравномерная плотность меди может привести к:
Чрезмерному или недостаточному травлению дорожек.
Размерным погрешностям.
Снижению контроля над шириной дорожек и их сопротивлением.
Благодаря сбалансированной плотности меди, достигаемой за счёт «воровства», процесс травления печатных плат становится значительно предсказуемее, что снижает количество дефектов и геометрических искажений.
Хорошо сбалансированные медные участки помогают поддерживать постоянную матовость платы, что важно для точного позиционирования и нанесения маски для пайки. Изменённые или несбалансированные платы могут вызывать:
Несовпадение маски.
Риск образования мостиков при пайке.
Неравномерное обнажение контактных площадок, ухудшающее паяемость.
Медное «ограбление» влияет на внутреннее ламинирование следующим образом:
Обеспечение равномерного течения материала.
Предотвращение захвата воздуха.
Повышение надёжности межслойного соединения.
Медные уравнители используются на всех этапах панелизации, обеспечивая:
Хорошо сбалансированное распределение механических напряжений по всей производственной панели.
Стабильную толщину панели и её однородность.
Повышение доли годных изделий при первом проходе, что снижает затраты на дорогостоящую переделку или брак.
Это обычный вопрос разработчиков, впервые применяющих методы медного уравнивания в печатных платах.
Элементы медного уравнивания — при правильном размещении — электрически изолированы от всех функциональных цепей и контактных площадок. Это означает, что на правильно изготовленной плате медное уравнивание НЕ:
Передаёт сигналы или питание.
Настройка интернет-соединения.
Прямое изменение действий в указанной цепи.
Тем не менее, некорректное использование медных «воровских» участков — недостаточное расстояние, размещение элементов под чувствительными высокоскоростными линиями или чрезмерно близкое расположение — может привести к следующим последствиям:
1. Паразитная ёмкость: дополнительные медные участки, расположенные слишком близко к сигнальным трассам, могут создавать нежелательную паразитную ёмкость, что влияет на целостность сигнала или сопротивление линии передачи.
2. Непредвиденная связь: особенно на печатных платах высокой скорости или ВЧ-платы некорректное размещение «воровских» участков может вызвать перекрёстные наводки или проблемы с ЭМС.
3. Риск короткого замыкания: если «воровские» элементы размещены слишком близко к контактным площадкам/трассам или маска для пайки смещена, вероятность короткого замыкания возрастает.
Рекомендуемые практики:
Соблюдайте требуемые зазоры согласно DRC (проверка соответствия правилам разводки).
Никогда не соединяйте «воровские» участки с функциональными сетями, кроме случаев, когда это специально предусмотрено как сплошная медная заливка.
Для ВЧ- или высокоскоростных местоположений минимизируйте размеры элементов, используйте точечные узоры и проконсультируйтесь с производителем печатной платы или системой CAM.
1. Что такое медное «воровство» в производстве печатных плат?
Медное «воровство» — это метод добавления изолированных медных узоров в пустые области слоя печатной платы для обеспечения равномерной толщины меди, улучшения однородности гальванического покрытия и снижения производственных проблем.
2. Почему поставщики используют медное «воровство»?
Поставщики применяют медное «воровство», чтобы избежать чрезмерного или недостаточного гальванического покрытия, уменьшить коробление платы и обеспечить более стабильный и надёжный процесс производства печатных плат.
3. Чем медное «воровство» отличается от медного залива?
Медное «воровство» служит исключительно вспомогательным технологическим приёмом и не имеет электрической связи ни с одной сетью. Медный залив подключён к земляной или питательной сети, обеспечивая электрическую ёмкость и дополнительно влияя на баланс меди.
4. Повышает ли медное «воровство» выход годных изделий при производстве печатных плат?
Да. Снижая такие проблемы, как расслоение и коробление, медное «воровство» повышает общий процент выхода годных изделий.
5. Может ли медная фальшивка повлиять на электрическую эффективность печатной платы?
Обычно нет — за исключением случаев, когда неправильное размещение вызывает паразитную ёмкость или непреднамеренное включение. Соблюдение правил проверки проекта (DRC) и применение корректных методов проектирования предотвращают такие проблемы.
6. Как именно следует указать медную фальшивку в технических примечаниях?
Укажите, для каких слоёв печатной платы требуется фальшивка, предпочтительные области/узоры, запрещённые зоны, а также необходимость применения конкретного узора (точки, сетка и т. д.).
7. Кто обычно принимает решение о применении медной фальшивки — проектировщик или производитель?
Это совместный процесс. Проектировщики могут указывать требования к фальшивке в технических примечаниях, однако окончательные решения и доработки, как правило, принимает инженерная группа производителя, чтобы обеспечить соответствие возможностям производства.
Использование медной фальшивки в производстве печатных плат — это не просто соблюдение традиционных правил, а важный метод, напрямую влияющий на качество, стоимость, стабильность и технологичность печатных плат.
Обеспечивает хорошо сбалансированное распределение меди (что важно для стандартного гальванического покрытия, циркуляции продукта по кровеносным сосудам и обеспечения размерной стабильности).
Предотвращает коробление, расслоение слоёв и затруднения при пайке.
Повышает выход годных изделий и экономическую эффективность за счёт снижения проблем с гальваническим покрытием, переделки и брака.
Для современных печатных плат высокой плотности и высокой скорости медное «воровство» становится ещё более важным, чем раньше, для сохранения целостности сигнала, теплового баланса и долговечной механической надёжности.
