Quelle est la différence entre la soudure par vague et la soudure sélective ?

Dernière mise à jour : 08/03/2026  Auteur : Zeon

Quelle est la différence entre la soudure par vague et la soudure sélective ?

Soudage sélectif, soudage par vague et soudage par reflow : lequel convient à votre montage de cartes de circuits imprimés (PCB) ?

Qu’est-ce que le soudage dans CFP Le montage de cartes de circuits imprimés (PCB) ?

Fondamentalement, le soudage consiste à fixer des composants électroniques sur des cartes de circuits imprimés (PCB) à l’aide d’un alliage de soudure fondu, assurant ainsi une sécurité électrique et une sécurité mécanique. Le procédé de soudage dans le montage de cartes de circuits imprimés (PCB) est courant — une opération qui détermine la qualité finale du produit entier.

Principaux types : soudage sélectif, soudage par vague et soudage par reflow

Le soudage par vague est une technique de soudage en masse idéale pour les montages à forte cadence de composants traversants (THT).

Le soudage sélectif permet un soudage localisé, particulièrement adapté aux cartes de circuits imprimés (PCB) modernes hybrides comportant à la fois des composants traversants (THT) et des composants montés en surface (SMT).

Le brasage par reflow gère les installations où l’innovation de montage en surface (SMT) est utilisée, fournissant des résultats fiables et reproductibles pour les cartes à pas fin et à forte densité.

Comparaison entre le brasage par vague, le brasage manuel et le brasage par reflow

Brasage par vague : la colonne vertébrale du brasage massif THT

Le brasage par vague est une méthode intemporelle et à haut débit, largement utilisée pour le brasage d’assemblage THT (through-hole technology). Dans ce procédé, toute la face inférieure de la carte électronique traverse une « vague » de soudure liquide en mouvement, permettant de souder instantanément toutes les broches et pastilles exposées en une seule étape. Cela fait du brasage par vague la méthode de référence pour les assemblages PCB à grande échelle — notamment pour les produits dont la totalité de la face inférieure comporte des composants THT.

Étapes typiques du procédé de brasage par vague :

Application de flux : un système à mousse ou à pulvérisation recouvre la face inférieure de la carte afin d’améliorer le mouillage de la soudure et d’éliminer les oxydes.

Préchauffage : la carte électronique est chauffée progressivement (généralement à 90–130 ° °C) pour activer le flux et réduire le choc thermique.

Soudure par vague – Contactez-nous : Le cœur du procédé, où la carte électronique glisse sur une cascade constante de soudure liquéfiée (généralement maintenue entre 245 et 265 ° °C. Refroidissement : Assure la solidification contrôlée de joints soudés lisses et brillants.

Vérités cachées :

Idéal pour : Grandes séries, conceptions THT persistantes, automatisation sensible au coût.

Limitations : Moins adapté aux cartes combinant SMT et THT, ou comportant des composants de hauteurs variables (risque de « traînage »).

Étude de cas n°1 : Un fabricant de systèmes de gestion de batteries (BMS) pour batteries au plomb-acide a choisi la soudure par vague pour ses cartes électroniques destinées aux relais de moteurs de véhicules routiers, produisant plus de 100 000 cartes par mois. Ces cartes — à 80 % THT — ont été soudées de façon rentable en série, avec un coût unitaire strictement maîtrisé, mais ont nécessité des ajustements soignés en conception pour éviter les ponts de soudure dans les zones à forte densité.

Étude de cas n°2 ： Le manuel de soudage des grosses inductances et des connecteurs est lent et comporte un risque d’erreurs de polarité. Par conséquent, nous utilisons des gabarits de soudage sur mesure ou appliquons des techniques de soudage sélectif afin de remplacer un soudage manuel coûteux et inégal.

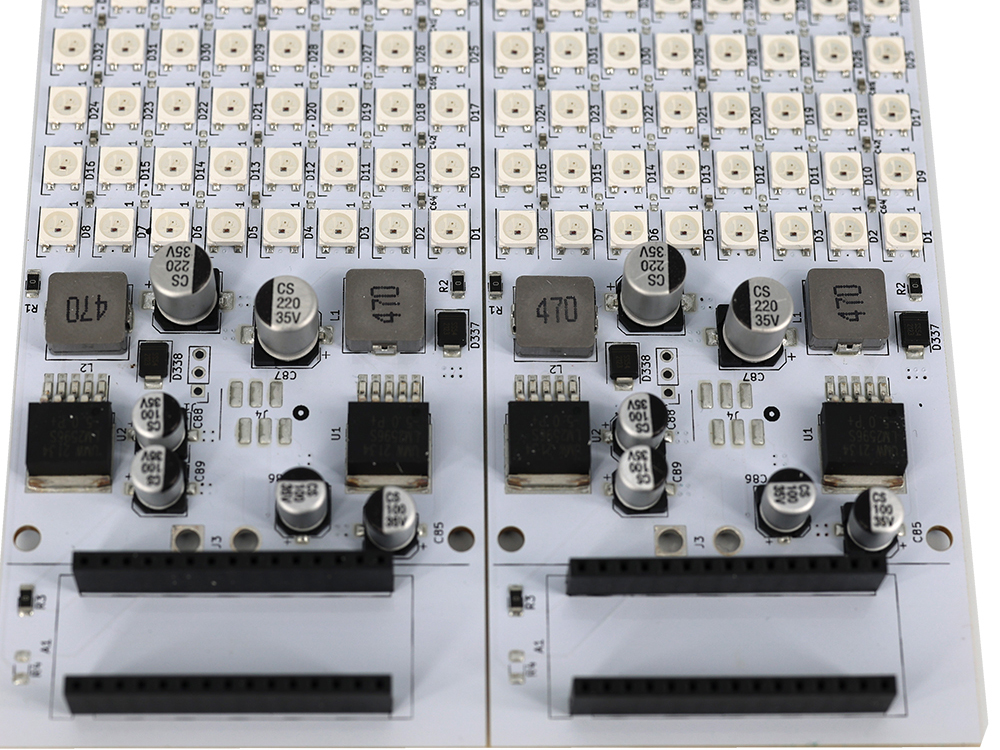

Soudage sélectif : précision pour les assemblages mixtes et complexes

Le soudage sélectif constitue une solution moderne face à la pression exercée par le marché des cartes PCB vers la miniaturisation et l’intégration de technologies variées dans la fabrication des cartes PCB. Cette méthode convient aux cartes comportant à la fois des composants SMT et THT, lorsque seuls certains broches ou trous traversants doivent être soudés après le passage en four de reflow SMT.

Principes fondamentaux du soudage sélectif :

Application ciblée de la pâte à souder : à l’aide d’une petite buse pulvérisatrice, la pâte à souder n’est déposée que là où elle est strictement nécessaire — évitant ainsi toute contamination et tout dépôt superflu en dehors de la zone de joint.

Préchauffage localisé : seules les zones à souder sont chauffées, ce qui réduit au minimum les contraintes thermiques ainsi que les tensions affectant les composants sensibles ou fortement intégrés.

Soudage par mini-ondes : Une buse de soudage programmable utilise particulièrement une fontaine à eau de soudure locale afin de cibler uniquement les broches THT sélectionnées.

Inertage à l’azote : L’azote entoure la zone de soudure, éliminant ainsi essentiellement l’oxydation et garantissant une fiabilité exceptionnelle des joints de soudure.

Fonctions exclusives :

Précision et reproductibilité rigoureuses grâce à des programmes de soudage pilotés par CNC.

Risque nettement réduit de formation de ponts ou de traînées de soudure.

Idéal comme alternative dans le procédé de fabrication de PCB pour les dispositifs électroniques médicaux, aérospatiaux et automobiles.

Réalisme pratique : Le soudage sélectif constitue souvent la seule solution pour les cartes « hybrides » (SMT épais + THT), et son utilisation dans l’assemblage de PCB d’UCU pour les systèmes électroniques de sécurité automobile connaît une croissance rapide, grâce à sa fiabilité et à son contrôle précis du traitement.

Soudage par refusion : La demande en composants SMT

Le brasage par reflow est le procédé de brasage des cartes de circuits imprimés (PCB) le plus répandu dans les technologies modernes de montage en surface (SMT). Contrairement aux bains de soudure liquide, cette technique utilise une pâte à souder (un mélange de petites billes de soudure et de flux) appliquée sur les pastilles de la carte avant le positionnement des composants. L’ensemble de l’assemblage doit ensuite être chauffé progressivement dans un four à reflow, ce qui fait fondre la pâte afin de former des joints robustes et précis pour chaque composant.

Conseils clés :

Impression de la pâte à souder : un masque personnalisé garantit une application précise uniquement sur les pastilles souhaitées.

Positionnement des composants : des machines automatisées de prélèvement et de placement (pick-and-place) installent rapidement, y compris les composants passifs les plus petits et les circuits intégrés (IC).

Reflow dans le four : les cartes traversent un four à reflow où les profils thermiques sont rigoureusement contrôlés afin d’optimiser le « reflow » de la soudure tout en minimisant les contraintes mécaniques sur les composants miniaturisés.

Refroidissement : permet de s’assurer que tous les joints atteignent une solidification complète et uniforme.

Fonctionnement détaillé de chaque procédé de brasage : étape par étape

Nous parcourons l’ensemble du processus relatif aux technologies de soudure courantes. Chaque phase de la procédure est définie séquentiellement, révélant précisément comment fonctionne chaque méthode de soudure et mettant en évidence les distinctions opérationnelles essentielles entre les procédures.

Affinage de la soudure par vague

Application de flux : La face inférieure de la carte est pulvérisée ou recouverte d’une mousse de flux adapté à la soudure par vague, choisi pour son fort pouvoir d’activation sans endommager les adhésifs SMD.

Préchauffage : La carte pénètre dans une zone à infrarouge ou à convection afin d’être préchauffée, garantissant ainsi l’activation optimale du flux, l’épaisseur appropriée de la soudure et l’absence de déformation.

Contact avec la vague de soudure : La carte traverse une vague de soudure laminaire ou turbulente (hauteur et température rigoureusement contrôlées — la consigne de température pour la soudure par vague est cruciale pour éviter les défauts).

Refroidissement : Après avoir quitté la vague de soudure, les cartes sont refroidies rapidement afin d’obtenir une structure cristalline optimale et de préserver la fiabilité des joints de soudure.

Nettoyage postérieur : Les cartes de circuits imprimés (PCB) à haute fiabilité et les PCB du programme 3 peuvent nécessiter un nettoyage afin d’éliminer tout type de dépôts sévères.

Procédure de soudage importante

Application de modification critique : Seules les pastilles ciblées subissent une modification (permettant un nettoyage postérieur minimal et une sécurité accrue).

Préchauffage localisé : Une chaleur ciblée est appliquée — essentiel pour les cartes épaisses ou à grande surface cuivrée, ainsi que pour celles équipées de connecteurs à grand nombre de broches.

Soudage par mini- vague : Une buse « mini-vague » se déplace avec précision, guidée par un parcours préprogrammé afin de garantir un contrôle optimal du temps et des contraintes thermiques à chaque joint.

Environnement azoté : L’utilisation d’azote réduit la formation de scories et améliore remarquablement le mouillage du métal d’apport.

Analyse : Des systèmes automatisés d’inspection visuelle ou radiographique détectent les défauts courants — manques de matière, ponts de soudure, stalactites.

Procédure de soudage par reflow

Impression de pâte à souder : À l’aide d’un masque fin, la pâte est déposée uniquement là où les composants SMT seront positionnés — réduisant ainsi les boules de soudure libres.

Pick-and-Place : Un fabricant de positionnement SMT haute vitesse place d’innombrables petits composants sur chaque carte.

Refusion – chauffage domestique : Les cartes traversent des « zones » de température prédéfinies.

Montée en température : Un réchauffage modéré active préalablement les modifications.

Nivellement : Égalise les différences de température.

Point de refusion supérieur (environ 245 °°C) : La soudure fond juste assez pour mouiller les pastilles et les plages de connexion.

Refroidissement : Garantit un cordon de soudure solide et fiable.

Analyse post-refusion : Inspection optique automatisée (AOI) et, occasionnellement, examen aux rayons X pour détecter des joints de soudure mal alignés ou défectueux.

Différences techniques entre soudage manuel, soudage par vague et soudage par reflow

Cette section présente une comparaison directe du soudage manuel, du soudage par vague et du soudage par reflow. Elle couvre les distinctions fondamentales, notamment les systèmes de fonctionnement, les composants adaptés, les performances de production, les coûts et les conditions d’utilisation courantes, afin de clarifier leurs avantages et contraintes respectifs.

Soudage manuel / soudage par vague / soudage par reflow : matrice de choix

Quand choisir quelle méthode de soudage ?

Cette section examine les variables essentielles pour sélectionner une procédure de soudage adaptée. Nous comparons les scénarios d’application, les contraintes budgétaires, les types de composants et les exigences de rendement, afin de vous aider à déterminer la méthode de soudage idéale pour votre projet spécifique.

Selon le coût des composants (BOM) et la structure de la carte de circuits imprimés

Choisir le soudage par vague lorsque :

Le circuit imprimé est commandé par des composants à montage traversant (THT) avec très peu ou pas de composants à montage en surface (SMT).

Les composants sont alignés et il existe plusieurs variantes d’altitude.

Des connecteurs massifs, des relais ou des éléments de puissance sont utilisés selon un plan prédéfini.

Vous exigez un coût unitaire extrêmement réduit et faites face à des problèmes de performance en production de masse.

La disposition du circuit imprimé permet un montage aisé des composants (aucun composant SMT volumineux n’est placé à proximité des broches THT).

Choisissez un soudage soigneux lorsque :

Le circuit imprimé contient un mélange de composants SMT et à montage traversant (« développement combiné de circuits imprimés »).

L’espace disponible sur le circuit imprimé est minimal et les différences d’élévation entre les composants sont importantes.

Des conceptions miniaturisées et à forte densité existent ; la surveillance des broches constitue une préoccupation pour le soudage par vague.

Pour les projets dont la disposition du circuit imprimé est fréquemment modifiée, ou lorsque vous gérez régulièrement des lancements de nouveaux produits (NPI).

L'application exige une haute fiabilité, par exemple dans les domaines médical, automobile ou aérospatial.

Sélectionner le soudage par reflow lorsque :

Tous les composants, ou presque, sont des composants montés en surface (SMT).

Les cartes utilisent des composants à pas fin ou des boîtiers BGA/QFN.

Une précision maximale et un coût de positionnement optimal sont requis.

Des cartes de circuits imprimés (PCB) à double face et fortement densifiées sont utilisées.

En fonction de la conception et du style de la carte de circuits imprimés (PCB)

Difficultés liées au soudage par vague : des épaisseurs importantes, des configurations à double face ou des niveaux inégaux peuvent entraver l'écoulement de la soudure et poser problème.

Avantages du soudage sélectif : permet de traiter rapidement des formats complexes — programmes de formation personnalisables pour la soudure, chauffage localisé, et aucune nécessité de masquer l'intégralité de la carte.

Selon la production et la quantité

Grande quantité, produit entièrement développé : la soudure par vague offre le meilleur coût par unité, à condition que la carte soit conçue de façon optimale pour ce procédé.

Quantité moyenne ou faible et modifications de style courantes : la soudure manuelle permet des adaptations rapides du programme, un très faible réinvestissement en composants et une mise en production accélérée de nouveaux produits.

Prototypes ou petites séries : la soudure manuelle s’impose en raison d’un investissement moindre en outillages et d’une modification plus rapide des lignes de production.

Exigences haut de gamme en matière de sécurité et de constance

Automobile / médical / aérospatial : la soudure manuelle assure un meilleur contrôle, une meilleure reproductibilité et une soudure à faible contrainte — essentielles pour les cartes PCB conformes à la norme IPC Classe 3.

Facteurs liés au débit à prendre en compte

La soudure par vague convient aux grandes séries, tandis que la soudure manuelle s’avère nettement plus économique lorsqu’on travaille sur plusieurs modèles ou variantes, ou lorsqu’une grande stabilité est requise.

Ne vous limitez pas au seul « coût par carte » : prenez également en compte les coûts liés aux retours, aux retouches, au contrôle qualité et à la garantie globale de la solution.

Procédés de fabrication : approches hybrides de soudure

Les cartes de circuits imprimés modernes sont rarement entièrement à montage traversant (THT) ou à montage en surface (SMT) ; les méthodes hybrides offrent un rendement et une stabilité optimaux.

Soudage par vague + soudage sélectif.

Approche : utiliser le soudage par vague pour les rangées de composants THT ou les connecteurs en grande quantité, puis recourir au soudage sélectif pour les joints fragiles, fortement chargés ou difficiles d’accès.

Situation d’utilisation typique : cartes de contrôleurs industriels — adaptateurs d’alimentation traités par vague, petits relais ou composants THT très denses traités de façon critique.

Avantage : taux de reprise inférieur à celui de la méthode entièrement sélective, avec un meilleur rendement que la méthode entièrement par vague sur des cartes complexes.

Reflow + soudage sélectif (la norme moderne).

Approche : monter tous les composants SMT par reflow, puis faire passer la carte partiellement assemblée dans une machine de soudage sélectif pour les joints restants à traverser.

Situation d’utilisation : cartes PCB d’UCU automobiles, composants d’interface, dispositifs médicaux.

Avantage : permet des configurations double face, épaisses et à haute fiabilité. Améliore le contrôle du procédé et réduit les difficultés.

Étude de ligne hybride

Étude : Une entreprise européenne de sous-traitance électronique (EMS) a fait passer sa production de 500 à 5 000 unités/mois pour un client d’automatisation commerciale. Initialement, tous les composants THT étaient soudés manuellement par l’entreprise après le passage au four à reflow. À mesure que les volumes et la complexité des cartes augmentaient, celle-ci a mis en place une ligne hybride :

Composants SMT : positionnés et soudés par reflow.

Composants THT volumineux : soudés par balancement (swing soldering).

Composants THT à pas fin et sensibles à la chaleur : soudure sélective.

Dernière inspection AOI et radiographie X pour vérifier la fiabilité des joints de soudure.

Résultat final :  Le taux de défauts par carte a diminué de 70 %, et les modifications de programmes pour les mises en page miniaturisées prenaient désormais quelques heures plutôt que plusieurs jours.

Questions fréquemment posées

Q1 : La soudure sélective peut-elle remplacer entièrement la soudure par vague ?

R : Pas entièrement. Bien que la soudure sélective convienne parfaitement aux installations complexes, aux configurations mixtes et aux produits à haute fiabilité, la soudure par vague reste inégalée pour le montage de cartes PCB THT simples et à très haut volume, grâce à sa vitesse et à son coût avantageux.

Q2 : Dans quels cas la soudure sélective est-elle privilégiée par rapport à la soudure par vague ?

A : Lorsque la carte de circuit imprimé comporte des composants SMT épais ainsi que des composants THT, il faut éliminer les variations importantes de hauteur ou respecter des exigences strictes de fiabilité (classe IPC 3), ce qui exige un soudage soigneux.

Q3 : Le soudage par vague reste-t-il avantageux pour les installations de production modernes ?

A : Absolument. Pour des conceptions de produits entièrement développées, à fort volume et comportant principalement des composants THT, rien ne surpasse le soudage par vague en termes de coût et de débit.

Q4 : Peut-on utiliser à la fois le soudage sélectif et le soudage par vague sur une même carte ?

A : Oui ! De nombreux ateliers utilisent des lignes hybrides : le soudage par vague pour les composants THT courants, et le soudage sélectif pour les connecteurs haut de gamme ou les zones difficiles d’accès.

Q5 : Quel procédé produit l’un des joints de soudure les plus fiables ?

A : Pour la majorité des appareils numériques fondamentaux de la classe IPC 2, les deux procédés par vague et par reflow conviennent. Pour les applications critiques de la classe IPC 3 (médicales, aérospatiales), le procédé par reflow est généralement privilégié en raison d’un meilleur contrôle thermique et de taux de défauts réduits.
