لوحة الدائرة المطبوعة fr4
وبصفتها شركة مصنعة لألواح الدوائر المطبوعة (PCB) تمتلك أكثر من ٢٠ عامًا من الخبرة المهنية، فإن شركة KING FIELD ملتزمة بتقديم حلول عالية الجودة وموثوقة للغاية لأجهزة لوحة الدوائر المطبوعة من نوع FR4 للعملاء في جميع أنحاء العالم.
☑أقل عرض لخط/مسافة بين الخطوط: ٣ ميل/٣ ميل
☑تتوافق مع تصنيف مقاومة الاشتعال حسب معيار UL 94V-0
☑أداء معالجة ممتاز؛ قادرة على إنتاج لوحات دوائر مطبوعة من نوع FR4 تتراوح طبقاتها بين طبقة واحدة و١٠٠ طبقة.
الوصف
الركيزة: FR4 KB
الطبقات: ٤ طبقات
السماحية الكهربائية: ٤,٢
سماكة اللوحة: ٣٫٢ مم
سماكة رقائق النحاس الخارجية: ١ أونصة
سماكة رقائق النحاس الداخلية: ١ أونصة
طريقة معالجة السطح: ترسيب قصدير خالٍ من الرصاص

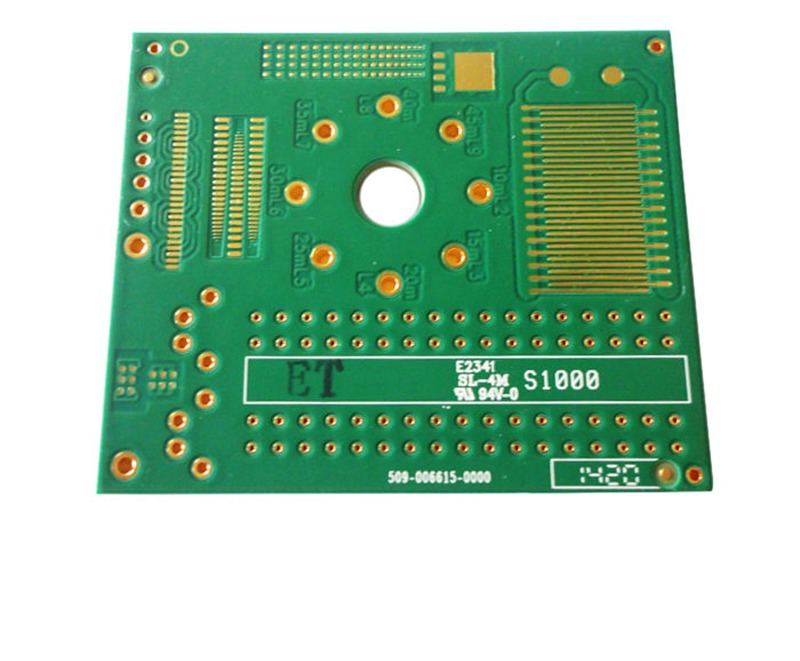

لوحة الدائرة المطبوعة fr4 المواصفات
و مشروع |
و arameter |
القاعدة |
FR4-KB |
ثابت دييكتريك |
4.2 |
سمك اللوحة |
3.2mm |
سماكة رقائق النحاس الداخلية |
10Z |
الحد الأدنى لفتحة العدسة |
0.3ملم |
أقل مسافة بين الخطوط |
0.2mm |
عدد الطوابق |
٤ طوابق |
الاستخدام |
التحكم الصناعي |
سماكة رقائق النحاس الخارجية |
10Z |
أساليب المعالجة السطحية |
ترسيب قصدير خالٍ من الرصاص، سبيكة خالية من الرصاص |
أقل عرض خط |
0.2mm |
سمك المادة الأساسية |
٠٫١ مم - ١٠٫٠ مم |
سمك غلاف النحاس |
1/3 أونصة - 3 أونصات |
الحد الأدنى لعرض الخط/التباعد بين الخطوط |
1/3 أونصة - 3 أونصات |
الحد الأدنى لفتحة العدسة |
0.2 مم - 3.2 مم |
أكبر حجم لوحة |
600 مم × 500 مم |
عدد الطوابق |
الأدوار من 1 إلى 20 |
أعلى درجة حرارة تشغيل |
130°م (طويل الأمد)، 150°م (قصيرة الأمد) |
أصغر مكون BGA |
7 مليون |
أدنى حد لتركيب المكونات السطحية (SMT) |
٧ × ١٠ ميل |
المعالجة السطحية |
تغليف النيكل والذهب الكهربائي (ENIG)، وتغليف أصابع التوصيل بالذهب، وتغليف الغمر بالفضة، وتغليف الغمر بالقصدير، وتغليف القصدير المنصهر الخالي من الرصاص (HASL-LF)، وطبقة الحماية العضوية (OSP)، وتغليف النيكل والبالاديوم والذهب الكهروكيميائي (ENEPIG)، وتغليف الذهب السطحي السريع |
غطاء اللحام |
طبقة طلاء مقاومة للحام خضراء / طبقة بولي إيميد سوداء / طبقة بولي إيميد صفراء |
درجة حرارة الانتقال الزجاجي التقليدية |
130-140°C |
FR4 الـ PCB لوحة ، اختر شركة KING FIELD للحصول على الدعم الاحترافي.
جميع أعضاء فريقنا الأساسي يتمتعون بخبرة تزيد عن ٢٠ عامًا في تصنيع لوحات الدوائر المطبوعة (PCB). ومنذ تأسيسها عام ٢٠١٧، تركّز شركة KING FIELD على التصنيع حسب التصميم الأصلي (ODM) والتصنيع حسب المواصفات الأصلية (OEM) وتصنيع لوحات الدوائر المطبوعة (PCB) ولوحات الدوائر المطبوعة المجمعة (PCBA)، وهي ملتزمة بتقديم حلول متكاملة واحدة-stop للعملاء، بدءًا من تصميم الحلول وصولًا إلى تسليم الإنتاج الضخم.
l معدل التسليم في الوقت المحدد: ٩٨٫٩٪
عادةً ما يتراوح وقت التسليم لألواح الدوائر المطبوعة (FR4) من شركة KING FIELD بين أسبوعٍ وثلاثة أسابيع، كما هو مفصّل أدناه:
• خدمة لوحات الدوائر المطبوعة FR4 المُعجَّلة: من ١ إلى ٥ أيام؛
• إعداد النماذج الأولية والإنتاج بكميات صغيرة: من أسبوعٍ إلى أسبوعين؛
الإنتاج الضخم: من أسبوعين إلى أربعة أسابيع.
- الشركاء
تشمل خدمات شركة كينغ فيلد السوق العالمي، وتوفّر خدمات تصنيع لوحات الدوائر المطبوعة FR4 الشاملة والمُقدَّمة من العميل. ونخدم عملاءً معروفين مثل بريتل، ويا ديا، وشين ري، وشنايدر في ألمانيا، ونالنا تقديرًا من العديد من العملاء.
l خدمة الدورة الكاملة ضمان
من تحليل التصميم الأولي إلى متابعة سير الإنتاج الشفافة و الاستجابة السريعة للدعم الفني ما بعد البيع، تلتزم شركة KING FIELD بتقديم خدمات فنية شاملة تغطي دورة حياة المشروع بالكامل لتقليل مخاطر مشاريعكم وضمان إطلاق منتجاتكم بسلاسة.
الأسئلة الشائعة
س ١. كيف أنت كيف نضمن أن لوحات الدوائر المطبوعة متعددة الطبقات من نوع FR4 لا تنفصل طبقاتها أو تتكوَّن فيها فقاعات في الظروف القاسية؟
كينغ فيلد : سنستخدم عملية التصفيح بالفراغ للتحكم في تغيرات درجة الحرارة والضغط، مما يضمن جوهريًّا قوة وموثوقية عملية التصفيح.
س ٢. كيف ن أنت نضمن موثوقية ثقوب التوصيل (VIAS) في لوحات الدوائر المطبوعة لمنع انقطاع النحاس أو فشل الإشارة؟
كينغ فيلد نجمع بين الحفر عالي الدقة وتكنولوجيا الترسيب الكهربائي النبضي، ونُحسِّن مختلف معايير الحفر، ثم نستخدم الترسيب الكهربائي النبضي لضمان تجانس طبقة النحاس داخل الفتحة.
س ٣. كيف تُنظِّم أنت دقة عرض الخطوط واتساق عملية النقش؟
كينغ فيلد في مرحلة نظام التصميم والتصنيع بمساعدة الحاسوب (CAM)، تتم أولاً عملية تعويض ذكي مسبق للرسم البياني. وأثناء الإنتاج، تُستخدم تقنية التصوير الضوئي المباشر بالليزر (LDI) لتفادي التشوه، ثم تُستخدم خطوط النقش الآلية بالكامل للتحكم الدقيق.
س 4. كيف تمنع المشكلات مثل الالتصاق الضعيف لطبقة مقاومة اللحام (الطلاء الأخضر)، أو التقشُّر، أو تكون الفقاعات؟
كينغ فيلد نستخدم تنظيفًا مزدوجًا يجمع بين الطرق الكيميائية والميكانيكية، ثم نُجري عملية تجفيف مبدئي مقسَّمة إلى مراحل، وتعرض قوي للأشعة فوق البنفسجية، وتجفيف حراري كامل بعد الطباعة، لضمان التصاق ممتاز لطبقة مقاومة اللحام، وصلابتها، ومقاومتها الكيميائية.
س ٥. ما هي الطرق التي تستخدمونها أنت لكي تضمنوا أن لوحات الدوائر المُسلَّمة تكون مستوية؟
كينغ فيلد أثناء مرحلة التصميم الهندسي، يقدّم مهندسونا استشاراتٍ حول تناظر الطبقات ويدعمون اختيار المواد. وفي مرحلة الإنتاج، نستخدم التحميص الإجهادي و ونتحكم بدقة في العمليات الحرارية عند كل مرحلة. وأخيرًا، تُسوَّى المنتجات النهائية وتُعبَّأ على منصات خشبية لضمان وصول لوحات الدوائر المطبوعة (PCBs) إلى عملائنا وهي مستوية.
