ما هي الثقوب الدقيقة الموجودة على لوحات الدوائر المطبوعة؟

الثقوب المجهرية والدوائر المطبوعة عالية الكثافة: تقنيات تنسيق اللوحات الدوارة لضمان موثوقية الأجهزة الإلكترونية

ما هي الثقوب الدقيقة الموجودة على لوحات الدوائر المطبوعة؟

ملخص شركة ميتا:  اكتشف أسرار موثوقية الثقوب المجهرية و Hdi pcb أسلوب التصميم. تعرّف على الثقوب المجهرية المحفورة بالليزر، والإطارات المتراكبة مقابل الإطارات غير المتوقعة، وأنظمة فشل الثقوب المجهرية، والمعايير السوقية (IPC-2226، IPC-TM-650)، والتقنيات التصنيعية الاحترافية لإنتاج لوحات التوصيل عالية الكثافة طويلة الأمد.

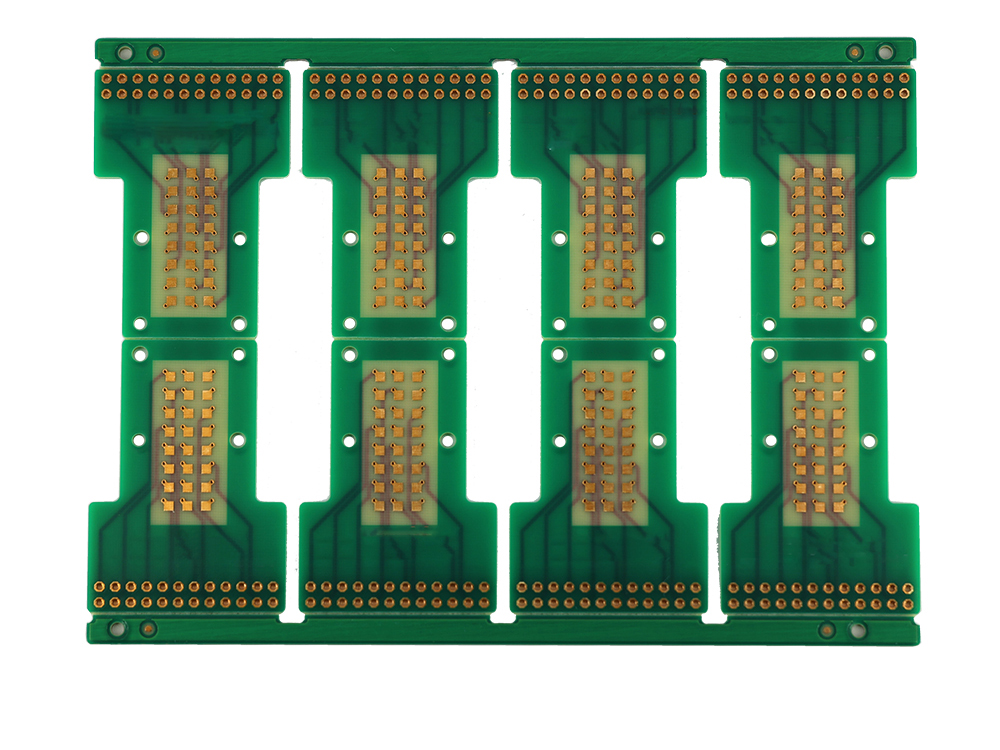

مقدمة: إحداث تحول في تنسيق اللوحات الدوارة عبر تطور الثقوب المجهرية والدوائر المطبوعة عالية الكثافة

اللوحات الدوارة المطبوعة (PCBs) هي الطرق السريعة الهادئة والمعقدة للأجهزة الإلكترونية الحديثة — فهي تربط المكوّنات، وتوفر الطاقة لها، وتتيح تشغيلها، بدءاً من الهواتف المحمولة الاستهلاكية ووصولاً إلى الأجهزة الطبية والأقمار الصناعية. ومع ازدياد الطلب بشكل كبير على أجهزة رقمية أصغر حجماً وأسرع وأكثر موثوقية، اضطر مجال تصميم اللوحات الدوارة إلى التطور تطوراً كبيراً. وقد ظهرت الثقوب المجهرية والدوائر المطبوعة عالية الكثافة (HDI) PCB الابتكار الحديث  لقد لاحظ بالفعل تحولاً مهماً في الطريقة التي تُصنَّع بها الدوائر الحديثة وتُصغَّر حجمها وتُحقِّق تطبيقات عالية السرعة وعالية الموثوقية.

الثغرات الانتقالية الصغيرة — تلك التوصيلات الصغيرة المحفورة بالليزر والمملوءة بالنحاس — قد لا يتجاوز حجمها جزءاً من مئة ملليمتر، لكنها مكَّنت من ازدياد القدرة والكفاءة في الإلكترونيات فائقة الصغر اليوم. وبفضل دعمها لوضع المكونات بكثافة أعلى، وترتيبات الشبكة الكروية ذات الخطوات الدقيقة (BGA)، وتوجيه الإشارات بسرعةٍ عاليةٍ وفقدان منخفض، تُعدُّ الميكروفيا أبطالاً حقيقيين في تصغير لوحات الدوائر المطبوعة (PCB). وأكثر من ذلك، أصبح فهم الميكروفيا ضرورياً الآن لضمان المتانة أمام التغيرات الحرارية، والأعطال الناتجة عن عمليات إعادة التسخين (reflow)، والموثوقية الطويلة الأمد  في البيئات القاسية أو الحرجة جداً من حيث الأداء.

ومع ذلك، فإن هذه التكنولوجيا تجلب معها تفاصيل وتحديات. تعتمد موثوقية الميكروفيا  على إدراك المواد والتقنيات المبتكرة، بما في ذلك أساليب التعبئة، والتلدين الكهربائي، ومعايير الاختبار. ومن المشكلات التي تظهر: تشققات البرميل، وفجوات النحاس، وانفصال الوصلة (pad pull) - خارجٌ إذا لم تلتزم بتسلسل الطبقات المثالي، أو تحافظ على النسبة المناسبة للمكونات، أو تختار الإجراءات المثلى ورموز القسائم التقييمية وفقًا لـ IPC-2226، IPC-T-50M و IPC-TM-650  المعايير.

ما هي الثقوب الواصلة (Vias) في لوحات الدوائر المطبوعة؟

في عالم تصميم لوحات الدوائر المطبوعة (PCBs)، تُعَدُّ الثقوب الواصلة عنصرًا أساسيًّا يتيح التوصيل الكهربائي بين طبقات اللوحة الأم. وعلى الرغم من بساطة مفهومها، فإن هذه الثقوب تظهر بأنواع عديدة — وكل نوعٍ منها مُحسَّنٌ لتلبية متطلبات محددة في الدوائر عالية الكثافة أو عالية السرعة.

هيكل الثقوب الواصلة الأساسي في لوحات الدوائر المطبوعة

ثقبٌ واسطٌ نموذجي يتضمَّن فتحة دائرية  يتم حفرها في تجميع طبقات لوحة الدوائر المطبوعة المركَّبة، ويتم طلاؤها داخليًّا بالنحاس الموصل كهربائيًّا لربط المسارات بين الطبقات المختلفة. وتتراوح الثقوب الواصلة التقليدية عبر كامل السمك من السطح العلوي إلى السطح السفلي للوحة، ما يربط جميع الطبقات معًا. ومع ذلك، وبفضل تزايد تقليص أحجام الأدوات، تم تطوير أنواع متقدمة من الثقوب الواصلة — مثل الثقوب الواصلة العمياء والمدفونة والمجهرية — لتمكين تعبئة أكثر إحكامًا وتحسين سلامة الإشارة.

لماذا تظهر مشكلات المُخترَقات؟

تتطلّب الاحتياجات الرقمية الحديثة سماكة أعلى في إدخال/إخراج الإشارات، ووحدات التوصيل البالغة الصغر (BGAs) ذات المسافات الضيقة، وتقنيات التكديس الأدق بين الطبقات، ما يدفع المطوّرين للابتعاد عن المُخترَقات الاعتيادية الممتدة عبر اللوح. وقد أدى السعي نحو أجهزة أصغر حجمًا وأرقّ وأسرع إلى التحوّل نحو المُخترَقات المجهرية وتكديسات لوحات الدوائر ذات الكثافة العالية (HDI)، حيث يكتسب كل مليمتر مربّع أهميةً قصوى، وكل اتصال مجاور يؤثر في إدارة الحرارة واستقرار الإشارات وموثوقية الأداء على المدى الطويل.

أنواع المُخترَقات المجهرية في لوحات الدوائر المطبوعة

الثقوب المخفية في لوحات الدوائر المطبوعة

ثقوب توصيلية عمياء  تُحفَر من الطبقة الخارجية إلى عدة طبقات داخلية، ولكنها لا تمر عبر لوحة الدوائر المطبوعة بالكامل. وهي ضرورية جدًّا في HDI PCBs  ربط المكونات السطحية الكثيفة بالمسارات الداخلية دون استهلاك مساحة لوحة قيمة.

فوائد الثقوب المخفية:

الأداء المكاني: تأمين مساحة فعلية على الطبقات الداخلية لتوجيه الإشارات بكثافة عالية.

الأمان الراديوي/لإشارات: تقليل طول الأجزاء غير المستخدمة (stubs)، ما يؤدي إلى أداء أفضل بكثير عند الترددات العالية.

عائد الإنتاج: انخفاض خطر الانحناء أو انزياح الطبقات أثناء عملية التصفيح.

التطبيقات:  تُستخدم الثقوب المخفية على نطاق واسع في الهواتف المحمولة وأجهزة الحاسوب اللوحية والحاسوب المحمول وأي نوع من الأجهزة التي تستخدم مكونات ذات دقة عالية وعناصر مدمجة جدًّا.

الثقوب المطمورة في لوحات الدوائر المطبوعة

الثقوب المطمورة  اتصل بطبقات PCB الداخلية مع ذلك افعل لا  احصل على مناطق السطح الخارجية. هي متأصلة تمامًا داخل اللوحة.

المزايا وحالات الاستخدام:

يجعل من الممكن وجود اتصالات معقدة بين الطبقات دون تأثير على السطح.

يجعل من الممكن وجود قنوات إرسال أكثر بكثير لـ BGAs ذات العدد العالي للأطراف.

نصائح البناء:  تتطلب الفيا المخفية إجراءات تلصيق متعددة، مما يزيد من تعقيد الإنتاج ومعدلاته. يُطلب تسجيل واعٍ لمنع عيوب سوء المحاذاة.

الفياس الدقيقة: هيكل HDI

الثغرات الانتقالية الصغيرة  هي فياس صغيرة محفورة بالليزر بحجم شائع قدره 80-- 100 μ m (0.003-- 0.006" أو ≤ ٦ ميل). وهي تتصل بانتظام فقط بالطبقات القريبة جدًّا — ممتازة لعلاجات التراكم في لوحات الـHDI.

حقائق التقنية:

نسبة الأبعاد: ≤ ٠٫٧٥:١ (العمق: القطر)؛ وفقًا لمعايير الـIPC-T-50M، ≤ ١:١ عند الاستخدام مع ≤ ٦ ميل.

الحفر بالليزر: يُمكِّن من تحديد مواضع المايكروفاياس بدقة، وتصنيعها، وتراكبها أو ترتيبها بشكل متدرج.

الفاياس المملوءة والمغطاة: تُملأ عادةً بالنحاس لتعزيز المتانة؛ وتُسمى «مغطاة» إذا استُخدمت كوسادة لحام (Via-in-Pad).

المواصفات المتراكبة مقابل المواصفات المتدرجة للمايكروفاياس

المواصفات المتراكبة للمايكروفاياس  مرتبة رأسياً، وتتصل عبر طبقات التراكم من اليمين. ثقوب ميكروفياس متداخلة  متوازنة في كل طبقة، وتتصل بمسارات قصيرة بينها.

IPC-2226  يحدد أنواع التراكم، ومعايير التعبئة/التسقيف، وهندسة المايكروفياس لكلا النمطين.

أنواع أخرى بارزة للفياس

الثقوب الميكروية المملوءة والمغلقة: بالنسبة لأنماط الثقوب داخل الوصلة، تأكَّد من المتانة والتساوي السطحي.

الثقوب المفقودة: تربط الطبقات غير المجاورة، وتتخطى عدة طبقات أخرى.

الثقوب العابرة (PTH): تُستخدَم في الموصلات ولتحقيق الفعالية الميكانيكية.

وظيفة الثقوب الميكروية في تصميم لوح الدوائر الإلكترونية عالي الكثافة (HDI)

الاتصال عالي الكثافة (HDI)  لقد حسَّنت التكنولوجيا الفكرة القائلة بأن كل مكوِّن ومسار يجب أن يوفِّر أفضل أداءٍ في أقل مساحةٍ ممكنة. الثغرات الانتقالية الصغيرة  وتُعدُّ هذه الثقوب الميكروية أساسيةً لذلك، ما يمكِّن المطوِّرين من تجاوز حدود الثقوب العابرة التقليدية وتحقيق كثافة دائرية استثنائية.

أنواع ترتيب طبقات لوح الدوائر عالي الكثافة (HDI) وفق معيار IPC-2226

لماذا تُعد الثقوب الميكروية ضرورية لدوائر الكثافة العالية (HDI)

التصغير: توجيه الإشارات من المكونات ذات الدقة الفائقة (المسافة بين الملامسات < ٠٫٨ مم) في الأشكال الصغيرة.

سلامة الإشارة: الثقوب الميكروية الأقصر والمثقوبة بالليزر تظهر حثًّا أقل وسعة تشتت أقل، وهي أمرٌ بالغ الأهمية في تصاميم DDR والترددات الراديوية والسرعات العالية.

إدارة الحرارة:  تنقل الثقوب الميكروية الحرارة عموديًّا، ما يسمح باستراتيجيات ذكية لتبديد الحرارة. —تُستخدم غالبًا كثقوب حرارية تحت الدوائر المتكاملة التي تولِّد الحرارة.

انخفاض التداخل:  تقلل المايكروفياس المملوءة بالنحاس والمُرتَّبة بدقة من الاقتران غير المقصود بين الإشارات المجاورة.

في تقنيات اللوحات عالية الكثافة (HDI)، تُعَدُّ المايكروفياس أداة جراحية دقيقة. —دقيقةٌ وموثوقةٌ وأساسيةٌ لتفكيك الإشارات عالية السرعة وكثيفة الترتيب"، يوضح مختصٌّ في تصميم لوحات HDI.

كيف تُصنَع المايكروفياس؟ التصنيع والتصنيع الفعلي.

خطوات التصنيع.

• تحضير الركيزة: إعداد مادة عازلة عالية الجودة قابلة للحفر بالليزر (مثل Isola FR408HR أو FR370HR أو Nelco N7000-2HT أو أفلام ABF التراكمية) مع زجاج مُفرد/مُسطَّح (الأنماط 1035 و1067).
• عملية الحفر بالليزر.

قبل الحفر: التحقق من عملية التصفيح، ووضع العلامات على الوصلات المستهدفة/المُلتقطة، وضمان التسجيل الدقيق.

الحفر بالليزر: استخدام ليزر الأشعة فوق البنفسجية أو ليزر ثاني أكسيد الكربون. ≤لإحداث ثقوب بقطر ٦ ميل؛ مع تحكُّم دقيق في درجة الانحدار وكشف الوصلات المُلتقطة.

بعد الحفر: تنظيف التآكل، وتقييم جودة الفتحة، والتحقق من وجود أي بقايا أو شظايا زجاجية.

• إزالة المادة العازلة: تزيل الراتنج أو الزجاج المتبقي في جسم الثقب بعد التآكل بالليزر، لضمان التصاق النحاس بشكل سليم.
• التمعدن (طلاء النحاس):

طلاء النحاس بدون تيار كهربائي كطبقة أولية.

طلاء النحاس بالتيار الكهربائي (متجانس أو نبضي) لملء الثقوب بالكامل. —وخاصةً الثقوب المجهرية المُدمجة داخل وحدات التوصيل. وتقلل المضافات من تكوّن التجاويف.

تُغطى الثقوب المجهرية المملوءة وتُطلَى حتى تصبح مستوية مع السطح (وأحيانًا تُغطى بغطاء نحاسي لتحسين قابلية اللحام).

• التحكم في الجودة:

قطع العينات عرضيًّا، واختبار التآكل المجهرى للتحقق من وجود تجاويف أو مشاكل في الالتصاق أو تجانس سماكة النحاس.

تصنيع عينة الاختبار (D coupon) وفقًا للم Appendix B من معيار IPC-2221 لاختبار الموثوقية.

المتغيّرات التصنيعية الرئيسية

نسبة عمق المايكروفياس إلى قطرها:  كما هو محدد في IPC-T-50M ، يجب ألا تتجاوز نسبة العمق إلى القطر ٠٫٧٥:١ —أو ١:١ بالنسبة للفياس ≤6 مليون —لضمان طلاء النحاس الموثوق وتجنب الجدران الرقيقة أو الفراغات عند القاع. وتزيد النسب العالية للعمق إلى القطر من خطر امتلاء النحاس غير الكامل، أو انخفاض الموثوقية، أو ظهور فراغات نحاسية، لا سيما أثناء التغيرات الحرارية في مرحلة التجميع.

تسامح التسجيل:  يجب أن يكون المحاذاة الدقيقة ( ±2–٤ ميل) بين الحفرة المثقوبة بالليزر واللوحة المستقبلة/الهدف أمرًا حاسمًا. وقد يؤدي سوء المحاذاة إلى انفصال الواجهة، أو الدوائر المفتوحة، أو العيوب الكامنة، أو ازدياد خطر الفشل الناتج عن عمليات إعادة الصهر.

قطر اللوحة المستقبلة: يجب أن تكون لوحة الاستلام ≥بنسبة ٨٠٪ من قطر الفتحة الواصلة، وفقًا لأفضل إرشادات تصميم الفتحات الواصلة الدقيقة . ويضمن هذا المعدل التصاقًا قويًّا للنحاس ويقلل من خطر تشقُّق الزوايا أو انفصال اللوحة أثناء التمدد الحراري أو الإجهاد الميكانيكي.

المسافة الآمنة لطبقة مقاومة اللحام: يُوصى بعدم توسيع طبقة مقاومة اللحام إطلاقًا  حول الفتحات الواصلة الدقيقة، وبخاصة في لوحات HDI، لتقليل خطر تداخل الطبقة أو سوء تسجيلها، مما قد يؤثر سلبًا على المقاومة والعائد.

التصفيح المتسلسل عدد دورات التصفيح المتعددة —حيوية جدًّا بالنسبة للفتحات الواصلة المطمورة أو الفتحات الواصلة الدقيقة المتراكبة أو المتباعدة —تزيد من خطر عدم التطابق في التمدد المحوري (CTE) والتركيز غير المتكافئ للإجهاد. وتُفضَّل المواد المستقرة أبعاديًّا والقابلة للحفر بالليزر مثل الطبقات الوسيطة (prepregs) أو فيلم ABF (Ajinomoto Build-up Film) للتعامل مع هذه المسألة.

ملء الفتحات الواصلة الدقيقة بالنحاس مقابل تركها فارغة

الثقوب المجهرية المملوءة بالنحاس والمغطاة  ضروريةٌ للوحات عالية الموثوقية، لا سيما عند استخدامها كثقوب مجهرية داخل وسادة التوصيل (via-in-pad) لمكونات BGA أو مكونات CSP ذات الدقة العالية، أو عند تكديس الثقوب المجهرية لتحقيق أقصى كثافة عمودية.

تصميم الثقوب المجهرية الموثوقة: الإرشادات والعيوب والاختبارات

موثوقية الثقوب المجهرية  تكتسب أهميةً قصوى في الإلكترونيات الحيوية. ويتحدد النجاح من خلال التداخل بين التصميم والمواد والتصنيع والتفتيش. وإليك ما يجب أن يعرفه كل مصمم ومُصنّع:

آليات الفشل الرئيسية للثقوب المجهرية

تشققات في الجدار الجانبي: تبدأ عادةً عند انتقالات الزوايا الحادة أو حيث يكون نسبة الارتفاع إلى القطر مرتفعةً جداً.

تشققات الزوايا (عند واجهة وسادة الاستلام ووسادة الهدف) : مرتبطٌ بتوسُّع محور Z (عدم تطابق معامل التمدد الحراري) أثناء عملية إعادة التدفق.

انسحاب الوصلة المستهدفة : يحدث إذا كانت الوصلة صغيرة جدًّا أو كانت الالتصاق ضعيفًا.

عدم التسجيل الصحيح : إما بين الفتحة والوصلة أو بين الطبقات، وهو أمرٌ بالغ الأهمية في الميكرو-فيا المتراكبة.

فراغات النحاس : طلاء رديء، أو إضافات عيوبية، أو غاز محبوس أثناء عملية التعبئة.

الميكرو-فيا الكامنة ("مفتوحة") : فوق درجة انتقال الزجاج، قد تسمح حالات الانتقال الزجاجية بانغلاق الشقوق المجهرية تلقائيًّا، ما يخفي العيوب أثناء الاختبار عند درجة حرارة الغرفة، لكنها تظهر لاحقًا في ظروف التشغيل الفعلية.

ست نصائح لتصميم ميكرو-فيا متين

• اختر عازلًا متوافقًا مع الحفر بالليزر: زجاج موزَّع/زجاج مسطّح (مثل ١٠٣٥، ١٠٦٧، ١٠٨٦)؛ وأنظمة راتنج مثل Isola FR408HR، وأفلام ABF التراكمية.
• اتبع نسبة العرض إلى الارتفاع ومتطلبات الوسادة حسب معيار آي بي سي-تي-٥٠إم: ≤نسبة ٠٫٧٥:١ هي المفضلة؛ وقطر الوسادة ≥٨٠٪ من قطر الفتحة.
• رتّب الفتحات المجهرية المُتداخلة بشكل متدرج بدلًا من التراكمية عند الإمكان: يقلل هذا من الإجهاد وخطر وجود فراغات أو شقوق؛ ويجب أن يكون الانزياح المتدرج أكبر من (أو يساوي) ٠٫٨ مم في الجوانب الصغيرة جدًّا.
• اختر ترتيب الطبقات المناسب حسب معيار آي بي سي-٢٢٢٦: النوع الأول: فتحات عمياء + مع. النوع الثاني: فتحات عمياء ومدفونة + مع. النوع الثالث: عدة طبقات إضافية + تراكمية/متدرجة.
• تطوير طبقة مقاومة اللحام: الهدف هو عدم ترك أي مسافة خالية (٠ ميل).
• احتفظ بموضع وتوجيه قسيمة الفحص (دي) على مستوى اللوحة: ضروري للفحص بعد التصنيع.

التنسيق المتين يدمج منظور «الفحص أثناء التصميم» — فالفتحات المجهرية عالية الجودة تبدأ باختيار ترتيب الطبقات المناسب، وتنتهي باختبار قسيمة الفحص (دي) القابل للتتبع. — مدير الجودة العليا للفتحات المجهرية، دوائر غلوبال.

تقنيات فحص الفتحات المجهرية (آي بي سي-تي إم-٦٥٠)

الجوانب السلبية والمزايا الخاصة بلوحات الدوائر المطبوعة ذات الثقوب المجهرية

فوائد جوهرية

تصغير غير مسبوق: يسمح بتراكيب لوحات الدوائر عالية الكثافة متعددة الطبقات مع عدد أكبر بكثير من نقاط الإدخال والإخراج ضمن مساحات صغيرة جدًا

تحسين صدق الإشارات: تقلل الثقوب المجهرية المحفورة بالليزر من الأجزاء الزائدة والعوامل المتداخلة، وهي عوامل حاسمة في التوجيه عالي السرعة ومنخفض الفقد (مثل وحدات الذاكرة DDR، والترددات الراديوية RF، ووحدات نقل البيانات التسلسلية SerDes)

إدارة الحرارة: توفير مسارات حرارية عمودية موثوقة؛ وهي أمرٌ بالغ الأهمية في الأنظمة شديدة الكثافة الحرارية (مثل وحدات الطاقة، ووحدات المعالجة المركزية CPU، ووحدات البوابات الميدانية القابلة للبرمجة FPGA)

مرونة التصميم: دعم الثقوب المجهرية المتراكبة والمتباعدة والمُهمَلة، وكذلك دعم المسارات المعقدة لمصفوفات الكرات (BGA)

سهل التجميع (عند التعبئة/الإغلاق): صدق اللحام للوصلات الصغيرة جدًّا مثل BGA/CSP باستخدام الثقوب عبر الوصلة (via-in-pad).

الجوانب السلبية الخفية

السعر: رحلة الليزر، وملء/إغلاق النحاس، والتصفيح المتتالي، ودورات التقييم تتراكم. تعقيد الإنتاج: عدة عمليات تصفيح، وتوجيه عينة D، وإجراءات تقييم صارمة. خطر فقدان الانعكاس: نحاس رقيق، ثقوب غير مُحاذاة، مشاكل غير ظاهرة إذا كان التحكم في العملية ضعيفًا. الموثوقية الحرارية والميكانيكية: واجهات مستخدم أكثر = مواقع خطر أكبر (تشققات ناتجة عن عدم تطابق معامل التمدد الحراري CTE).

دراسات حالة: حيث تُمكِّن الثقوب المجهرية من الأنظمة المتطورة القادمة

الحالة الأولى: لوحات أنظمة الهواتف المحمولة وأجهزة الحاسوب اللوحية

المشكلة: لتركيب حزم SoC عالية العدد من الدبابيس (مثل BGAs ذات البُعد ٠٫٤ مم)، فإن الثقوب القياسية عبر اللوحة ستستهلك مساحة كبيرة جدًّا على اللوحة؛ وهذا غير ممكن في الهواتف الرقيقة اليوم.

الحل: تقنيات لوحات الدوائر المطبوعة HDI بالثقوب المجهرية  (تراكيب نوع الثاني/الثالث، والتي تتكوّن أساسًا من ميكروفياس مملوءة أو مغطاة ومُرتَّبة بشكل متداخل) جعلت من الممكن إخفاء دوائر BGA مباشرةً — ما يحسّن الكفاءة الكهربائية، ويقلل التداخل الكهرومغناطيسي (EMI)، ويوفر لوحات دوائر مطبوعة متعددة الوظائف بسماكة أقل من ١ مم.

الموقف الثاني: وحدة التحكم الإلكترونية للمركبات (ECU).

المتطلّب: سلامة عالية في ظروف قاسية تتراوح بين -٤٠ ° °م ° و١٢٥ °م.

بديل:

ميكروفياس مملوءة ومغطاة ضمن هيكل HDI (نوع الثالث)، مع إطارات ثقوب عابرة مزدوجة مكدسة بشكل مذهل.

فحص شامل لعينات D-coupon واختبار صدمة حرارية (وفقًا للمعيار IPC-TM-650).

النتيجة النهائية:  معدل انخفاض المساحة أقل من ٠٫٥٪؛ ومتانة عالية خلال دورات التغير الحراري القاسية والاهتزاز.

المشهد الثالث: أجهزة الشبكات عالية السرعة.

التاريخ: دوائر FPGA من نوع BGA ذات البُعد الصغير جدًّا، ودوائر SerDes عالية السرعة.

ميزة سرية:

ثقوب دقيقة مُرتَّبة بشكل متداخل، ومملوءة/مغطاة في منطقة التوصيل؛ مما يسمح برسومات عينية موثوقة تفوق ٣٠ جيجابت في الثانية مع أقل فقدان عكسي ممكن (نسبة الموجة الراكدة الجهدية أقل من ١,٢:١).

زيادة مرونة التوجيه، وخفض التداخل بين الإشارات، وتحسين تبريد اللوحة بشكل كبير.

أمثلة على تركيبات لوحات الدوائر المطبوعة عالية الكثافة والثقوب الدقيقة.

لتصور كيف تتيح تركيبات لوحات الدوائر المطبوعة عالية الكثافة وهياكل الثقوب الدقيقة تصاميم لوحات الدوائر المطبوعة من الجيل القادم، إليك ترتيبات الطبقات المفيدة التالية:

الأسئلة الشائعة

فيما يلي بعض الأسئلة الشائعة المتعلقة بموثوقية الثقوب المجهرية ودوائر اللوحات الإلكترونية عالية الكثافة (HDI):

س: ما العوامل التي تُسبب فشل الثقوب المجهرية بشكلٍ شائع أثناء عملية التلحيم الانسيابي؟

ج: أبرز الأسباب هي التمدد المحوري في الاتجاه العمودي (Z-axis) الناتج عن اختلاف معاملات التمدد الحراري (CTE)، وضعف الالتصاق عند واجهة لوحة الاستقبال/الهدف، ومناطق النحاس غير الكافية أو الحشوة غير الملائمة. كما أن الثقوب المجهرية المتراكبة تكون عُرضةً للخطر بشكل خاص إذا تجاوزت نسبة العمق إلى القطر (AR) المسموح بها أو لم تُملأ بشكل كافٍ.

س: هل يؤدي استخدام الثقوب المجهرية المملوءة والمغطاة إلى تحسين الموثوقية؟

ج: نعم. فالثقوب المجهرية المملوءة والمغطاة ضرورية لتطبيقات الثقوب داخل اللوحات (via-in-pad)، والتكوينات المُحمَّلة، ووصلات مصفوفة الكرات (BGA). وهي تمنع امتصاص اللحام، وانهيار اللوحات، وتتحمل التشققات الناتجة عن دورات التغير الحراري.

س: ما النسبة المناسبة بين العمق والقطر (aspect ratio) للثقوب المجهرية في دوائر اللوحات الإلكترونية عالية الكثافة (HDI)  ؟

ج: يجب الالتزام بمعايير IPC-2226 وIPC-T-50M: ≤ نسبة ٠٫٧٥:١ لتحقيق أفضل موثوقية، ونسبة ١:١ فقط للثقوب المجهرية ذات القطر ٦ ميل. ≤ أما النسب الأعلى فتزيد من احتمال حدوث فراغات وتوتر وتركيز إجهادات.

س: كيف تُقيَّم موثوقية الميكروفياس ببساطة؟

ج: استخدم تتبع مقاومة عيّنة D خلال إعادة التذويب المحاكاة (IPC-TM-650 2.6.27)، ودورة الصدمة الحرارية (−٥٥ ° °م إلى +٢١٠ ° مئوية، وفق IPC-TM-650 2.6.7.2)، وتحليل المقاطع المجهرية، أو اختبار HATS (الصدمة الحرارية المُسرَّعة جدًّا).

س: كيف تؤثر إرشادات تصميم ترتيب الميكروفياس تحديدًا في الكفاءة الدائمة؟

ج: الترتيب المتباعد يوزِّع الحرارة والتوتر بشكل أفضل كثيرًا؛ أما الفتحات المتراكبة فيجب دائمًا أن تكون مملوءة أو مغطاة. وتكمن الأهمية في المسافات بين العناصر ونسبة الوصلات والفتحات لمنع انفصال الواجهة أو العيوب الكامنة.

س: ما هي معايير IPC الخاصة بلوحات الميكروفياس؟

ج: تشمل أساسًا IPC-2226 (ترتيب اللوح عالي الكثافة/نمط الفتحات)، وIPC-2221 (العينات/الاختبارات)، وIPC-T-50M (التعريفات)، وIPC-TM-650 2.6.27 و2.6.7.2 (الاختبارات/الصدمة الحرارية).

س: هل تصلح الميكروفياس لإدارة الطاقة والحرارة؟

ج: نعم، فالميكروفياس المملوءة بالنحاس تُستخدم عادةً كفتحات حرارية عمودية تحت حزم QFN وBGA والأجهزة الكهربائية عالية القدرة لتحسين التبديد الحراري.
