مشكلة دبوس البوجو

أظهر تقرير العائد الصباحي مراجعة بنسبة ٨٠,٢٪. وفشل عشرون في المئة من إنتاج اليوم بالضبط عند نفس الإجراء — أي الفحص داخل الدائرة  الطرف — وكانت حالات الفشل منتشرة وغير متسقة وتتكرر بشكل مُربكٍ دوريًّا. فقام مشرف الجودة بما يفعله مشرفو الجودة عادةً: عزل اللوحات غير المطابقة، واستخرج سجلات الفشل، ونظَّم مراجعة للتصميم. واعتقد فريق الهندسة أن السبب قد يكون دائرة كهربائية مقصورة، أو دفعة مكونات معيبة، أو مشكلة في التنسيق. وقضى الفريق يومًا ونصفًا يبحث عن سبب وهمي.

وها هو الخطاف الثاني: عندما أعاد الفني تشغيل نفس النسبة المئوية البالغة عشرين في المئة من اللوحات، باستخدام نفس التثبيت تمامًا، نجحت ٩٨٪ منها في المحاولة الثانية. وكانت اللوحات سليمة. وكان التصميم سليمًا. وكانت المكونات سليمة. أما المشكلة فهي دبوس بوجو -- أحد المسبارات ذات النابض في مكوّن الفحص، في منفذ يبعد حوالي ٣٠ ملليمترًا عن المنفذ الذي كان يعاني من قصور، والذي أدى فعليًّا إلى اتصال سيء و«كذب» بشأنه.

هذه هي الأمور المتعلقة بـ مكونات الفحص : فعندما تفشل، لا تفشل بصوتٍ عالٍ. بل تفشل بصمتٍ، في المكان الوحيد الذي لا ينظر إليه أحد — لأن الجميع يفترض أن الجهاز الذي يقيس أي شيء يجب أن يكون سليمًا بحد ذاته.

فيزياء نابض صغير وطرف حاد

أ دبوس بوجو  جهازٌ يبدو بسيطًا بشكل خادع: مكبس، وأسطوانة، ونابض، وطرف يضغط على  عنصر الاختبار  على اللوحة. وعند إغلاق المكوّن، تضغط كل دبوسٍ على مقدار السفر الزائد الخاص به، ويغوص الطرف في سطح عنصر الاختبار. ويعتمد جودة التوصيل الكهربائي على أن الطرف يلامس فعليًّا ما هو موجود بينه وبين الفولاذ النظيف — سواء كان أكسيدًا أو بقايا لصق أو غبارًا أو طبقة رقيقة طبيعية تركتها لمسة اليد. السفر الزائد  ويغوص الطرف في سطح عنصر الاختبار. ويعتمد جودة التوصيل الكهربائي على أن الطرف يلامس فعليًّا ما هو موجود بينه وبين الفولاذ النظيف — سواء كان أكسيدًا أو بقايا لصق أو غبارًا أو طبقة رقيقة طبيعية تركتها لمسة اليد. تشطيب أوسبي .

المواصفات الكهربائية صارمةٌ جدًّا. يتراوح مقاومة التوصيل السليمة لمسمار البوجو بين عشرات الملي أوم — وعادةً ما تكون بين ١٠ و٥٠ ملي أوم. أما التوصيل المحدود — بسبب اهتراء الفكرة أو إرهاق النابض أو تلوث السطح — فقد يرتفع إلى عدة مئات من الملي أوم أو يتذبذب بشكل غير متوقع. وهكذا، قد يتحول مكوِّنٌ كان مُعايَرًا بدقة عند ١٠ ملي أوم لكل توصيل إلى جهازٍ مختلف تمامًا عند ٣٠٠ ملي أوم، دون أن يظهر هذا الاختلاف للعين إلا عند القياس.

والآن ضاعف ذلك بعدد نقاط التوصيل في برنامج فحص نموذجي برنامج الفحص . فلو احتوت لوحة على ٢٠٠ نقطة فحص، فهذا يعني وجود ٢٠٠ توصيل نابضي متزامن، وكلٌّ منها يواجه تحدياته الخاصة المتعلقة بالاهتراء والتلوث والإرهاق. وفشل مسمار واحد فقط قد يؤدي إلى إلغاء عملية الفحص بأكملها — وإن وقع هذا المسمار في دائرة تُحدِّد أمرًا دقيقًا، فقد يبدو الفشل وكأنه عطل في اللوحة نفسها.

لماذا تفسد التوصيلات

فشل دبوس البوجو نادرًا ما يكون دراميًّا. بل هو تراكم بطيءٌ لأضرار طفيفة:

البلى المفاهيمي . والمقصود هنا هو عامل التلامس— مثل التاج أو الإبرة أو التصميم النحتي الذي يركّز الضغط لاختراق أفلام السطح. وكل هبوطٍ يُحدث احتكاكًا طفيفًا به. أما الطرف الذي يبدأ بقطر ٠٫٤ مم فينتهي حياته مستديرًا، لامعًا، وغير قادر على اختراق أي شيء. ويُقدِّر المورِّدون عمر الدبابيس بعددٍ يتراوح بين آلافٍ وآلافٍ كثيرة من الدورات، لكن هذه التقديرات تفترض ألواحًا نظيفةً، وانضغاطًا زائدًا مناسبًا، وصيانةً منتظمةً. أما في الواقع، فإن العمر الفعلي غالبًا ما يشكّل جزءًا فقط من العدد المُقدَّر— فدبوسٌ مُقيَّمٌ بمليون إدخالٍ يحتاج عادةً إلى الاستبدال قبل بلوغه ٢٠٠٬٠٠٠ إدخالٍ في ظروف التصنيع الصعبة.

التلوث يتكوّن الترسب من اللحام، والغبار القادم من أرضية الإنتاج، والزيوت الناتجة عن التعامل اليدوي، وشظايا اللحام القادمة من العمليات المحيطة على السطح. وكل ترسب يزيد مقاومة التوصيل. ولذلك فإن الحوامل المستخدمة في خطوط الإنتاج عالية التدفق والتي لا تتطلب تنظيفًا تتعطل أسرع من تلك المستخدمة مع اللوحات التي تُنظَّف تمامًا — لأن الأطراف تلتقط بقايا الترسبات فعليًّا في كل دورة.

إرهاق الربيع الربيع هو محرك الطرف، وهو العنصر الأكثر عُرضةً للإجهاد الزائد. السفر الزائد — أي الضغط الإضافي بعد أول اتصال — يؤدي إلى إجهاد الربيع ويقلل من القوة التي يمكنه توليدها. وإذا كانت قوة الطرف غير كافية، فإنه لا يستطيع اختراق طبقات السطح، وبالتالي تزداد مقاومة التوصيل. أما الحوامل التي تُغلق بعنف بدلًا من أن تُغلق بلطف، أو اللوحات التي توضع على ارتفاعٍ زائدٍ طفيف، فهي تُضعف الربيع تدريجيًّا دون أن تُلاحظ.

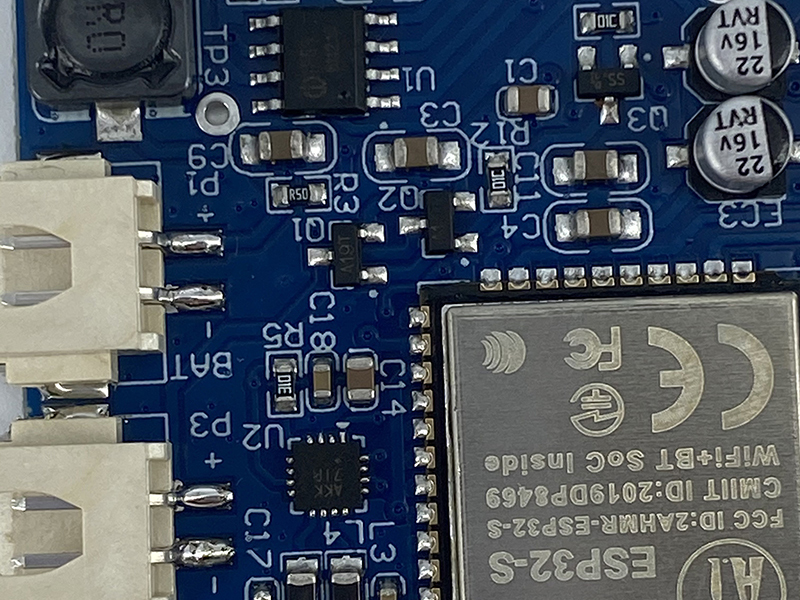

عدم المحاذاة يجب أن يهبط الطرف داخل نقطة الفحص  المنطقة — عادةً ما تكون لوحة بحجم ٠٫٨ إلى ١٫٢ مم. وقد يؤدي انحراف قدره ٠٫١ مم فقط أثناء تسجيل اللوحة في التثبيت، أو تآكل دبوس الأداة، أو تمدد اللوحة، إلى وضع النقطة على حافة اللوحة، حيث تصبح مساحة التلامس ضئيلة جدًّا والممانعة غير مستقرة. وقد تصل الإبرة إلى طبقة العزل (السولدر ماسك) بدلًا من النحاس — ما يُظهر دائرة مفتوحة في كل مرة.

انحناء اللوحة يفترض التثبيت أن اللوحة مسطحة. أما لوحة مشوَّهة حتى بمقدار جزء من المليمتر، فترفع بعض نقاط الاختبار عن دبابيسها بينما تضغط بشكل مفرط على دبابيس أخرى. وتظهر الدوائر المتضررة كدوائر مفتوحة أو ماس كهربائي. وفي لوحة ذات توزيع نحاسي غير متجانس — أي النوع الذي ينحني قليلًا بعد عملية الانصهار — قد يولِّد التثبيت نمطًا ثابتًا من الأعطال يوحي بخلل في التصميم.

لماذا ينجح الاختبار عند إعادة إجرائه

الجزء المُحبِط في فشل دبابيس البوجو هو أن إعادة الاختبار «تُصلحها». وتنجح نفس اللوحات بالضبط في المرة الثانية، وهذه الحقيقة تقنع الجميع بأن المشكلة كانت عابرة — أي خللاً أو عطلاً مؤقتاً، ربما ناتجاً عن العامل البشري. والجهاز ماديٌّ تماماً وبسيطٌ للغاية:

- الهدف الأول من فكرة الدبوس هو أن يخترق أو يزيح ميكانيكياً طبقة الأكسيد أو التلوث التي فشل في اختراقها أو كشفها في المرة الأولى. أما الاتصال الثاني فيتم على المعدن المكشوف حديثاً، فيتحسَّن الاتصال.

- إن عملية تركيب اللوحة وتثبيتها للمرة الثانية قد تُثبتها بطرق مختلفة، ما يغيّر الدبابيس التي تكون على اتصال، ومقدار الضغط الواقع عليها.

- قد يتصرف دبوسٌ كان ضعيف الأداء — بسبب تلوثه أو إرهاق نابضه — بشكل مختلف من دورة إلى أخرى، فينجح أحياناً ويُخفق أحياناً أخرى.

سعر نجاح إعادة الاختبار هو في الواقع تلميح تشخيصي: فعندما يكون هناك نسبة عالية من اللوحات التي تفشل وتُعاد اختبارها، فإن أول شيء يجب الشك فيه هو المكوّن وليس اللوحات. ويشير ارتفاع سعر نجاح إعادة الاختبار إلى وجود مخاوف جوهرية، وليس دليلاً على أن كل شيء على ما يرام.

الثمن الحقيقي للأخطاء الكاذبة في الفشل

إن ثمن الفشل الكاذب لا يقتصر فقط على وقت إعادة الاختبار، بل يشمل أيضاً تكلفة حالة عدم اليقين التي تحيط به:

المخزون المعزول فكل لوحة فاشلة تبقى في موقع الاحتفاظ المؤقت بينما يتم التحقق من "المشكلة". وفي خط إنتاج عالي السعة، قد يصل عدد هذه اللوحات إلى آلاف الوحدات في الساعة، وهي تنتظر مشكلة غير موجودة أصلاً.

هدر وقت المهندسين. فتُستنزف مراجعات التصميم، وفحوصات المخططات الكهربائية، وتقييم المكونات في لوحات لم تكن معيبة أبداً. أما المشكلة الحقيقية — مثل تآكل دبوس ما — فهي غير مرئية تماماً أمام جميع تلك الفحوصات.

إهدار الجهد المبذول في الإصلاح. اللوحات التي لا تفي بالمتطلبات تُصنَّف على أنها معيبة وتُعاد معالجتها (عادةً ما تكون إعادة اختبار بسيطة تنجح)، ما يترتب عليه التكلفة والوصم المرتبط بإعادة المعالجة دون أن تحقق أي فائدة. ويجري التخلص من نسبة مئوية من اللوحات التي تُخطئ في تصنيفها على أنها معيبة أو إصلاحها بشكل غير ضروري، وكل عملية لمس تُجرى على لوحة ممتازة تمثِّل تهديدًا حقيقيًّا بحدوث عيب فعلي.

بيانات الإرجاع المشوَّهة. إذا كان المكوِّن يتدهور تدريجيًّا، فإن نتائج الاختبار تنخفض أسبوعيًّا دون أن يتمكَّن أحدٌ من توضيح السبب. وعندئذٍ يبدأ فريق الإنتاج في «إصلاح» الإجراء — مثل تعديل الملامح أو تغيير المعجون أو تعديل مواضع التركيب — للتعويض عن مشكلة موجودة بالكامل داخل مكوِّن الاختبار نفسه.

كيفية اكتشافها قبل أن تستغرق أسبوعًا

لحسن الحظ: مشاكل دبابيس البوغو (pogo pin) ميكانيكية، والموضوعات الميكانيكية يمكن تجنُّبها. والتحكم فيها روتينيٌّ وبسيط، وهو فعَّال:

تتبُّع مقاومة التوصيل، وليس مجرد التصنيف إلى «ناجح» أو «فاشل».  برنامج فحص يسجل مقاومة كل شبكة — أو على الأقل يُحدِّد الشبكات التي تجاوزت مقاومتها عتبة معيَّنة — يحوِّل التدهور المخفي إلى اتجاهٍ واضح. وعندما تظهر نفس الشبكة ارتفاعًا في مقاومة التوصيل طوال أسبوع من الإنتاج، فإن الجهاز يُنبِّهك إلى ضرورة إصلاحه قبل أن يبدأ في رفض اللوحات.

استخدم لوحة مرجعية.  احتفظ بلوحة معروفة الجودة، تم اختبارها وتوثيق نتائجها، وشغِّلها مع الجهاز في بداية كل تغيير. فإذا بدأت اللوحة المرجعية في الفشل — أو في النجاح ضمن هامش ضئيل جدًّا — فالمكوِّن يكون مشكوكًا في سلامته بالضرورة. وهذه الممارسة الوحيدة كانت كافية لكشف كل حالات فشل دبابيس البوجو التي رأيتها من قبل، قبل أيام من ظهورها في سجل العيوب.

افحص الدبابيس دوريًّا، لا عند حدوث الفشل.  تنظيم الأفكار في فترة محددة — وتتوقف المدة على تدفقك ونظافة اللوحة، لكن عادةً ما يكون كل ١٠٠٠٠ إلى ٢٠٠٠٠ دورة نقطة بداية مناسبة للخطوط عالية الإنتاجية. غيّر الدبابيس قبل أن تتآكل، وليس بعدها. دبوسٌ مُصمَّم ليعمل مليون دورة، ويُستبدَل عند ١٥٠٠٠٠ دورة فقط لأنه ضمن الجدول الزمني، يكلِّفك بضعة دولارات. أما دبوسٌ يتوقف عن العمل عند ١٨٠٠٠٠ دورة، فيكلِّفك يومًا كاملاً من الإنتاج.

صمِّم نقاط الاختبار لتكون قابلة للمسح. نقطة اختبار على شكل ثقب عاري (via)، أو لوحة تحت مكوِّن، أو لوحة ذات طبقة حماية OSP، هي نقطة اختبار تُصعِّب عملية المسح. أما اللوحات المخصصة للمسح، والتي تكون سطحها مناسبًا للتلامس المتكرر — وبأبعاد مُحسوبة بدقة لمقطع الدبوس المستخدم — فهي تطيل عمر الدبابيس وتدعم استقرار مقاومة التوصيل. وهذه خطة تصميم تراعي إمكانية الاختبار (DFT)، تُتخذ أثناء مرحلة التصميم، وتؤثِّر مباشرةً في موثوقية الجهاز طوال عمر المنتج.

اطّلع على تكلفة إعادة الاختبار.  إذا كانت نسبة نجاح الاختبارات المتكررة لديك مرتفعة — أي تجاوزت بضعة في المئة من اللوحات التي فشلت — فتعامل مع الأمر باعتباره تحذيرًا يتعلق بالتجهيزات، وليس لغزًا. إن نسبة «توقف العمل عند الاختبار الأولي، ثم إخضاع اللوحة لاختبار متكرر» إلى «الفشل في كلا الاختبارين» تُعَدُّ واحدةً من أدق المؤشرات المبكرة جدًّا على تدهور التماس في كامل عملية الفحص.

التجهيزات جزءٌ لا يتجزأ من العملية

والحقيقة المحرجة هي أن تجهيزات الفحص عبارةٌ عن تجميع ميكانيكي قيد الاستخدام، وليست أداةً تعبِّر عن حقيقة مطلقة. فهي تحتوي على زنبركات ورؤوس تلامس وأسطح تماس تتآكل وفق جدول زمني لم يُدوَّن أحدٌ منه شيئًا. وعندما تنخفض الإنتاجية بينما تكون اللوحات سليمة، فإن المكوِّن هو النقطة الأولى التي يجب البدء بالبحث فيها — وليس النهاية.

تلك اللوحات التي شكَّلت ٢٠٪ من الحالات الفاشلة في صباح ذلك اليوم؟ لقد أُعيدت عبر خط الإنتاج، ونجحت في الاختبار، وسُلِّمت. أما الفشل الحقيقي فلم يكن في اللوحات أصلًا. بل ظلَّ في رأس مسبار مستعمل واحد، على بعد ٣٠ ملم من المكان الذي كان ينظر إليه أي شخص، يكذب بهدوءٍ على مصنِّعٍ كان من المفترض أن يقول الحقيقة.
