لماذا تعود مساراتك البالغة ٤ ميل إلى ٣٫٥ ميل بينما تنزلق الطبقات بمقدار ٢ ميل؟

لماذا تعود مساراتك البالغة ٤ ميل إلى ٣٫٥ ميل بينما تنزلق الطبقات بمقدار ٢ ميل؟

الانجراف البُعدي الذي لا يمتلكه أحد

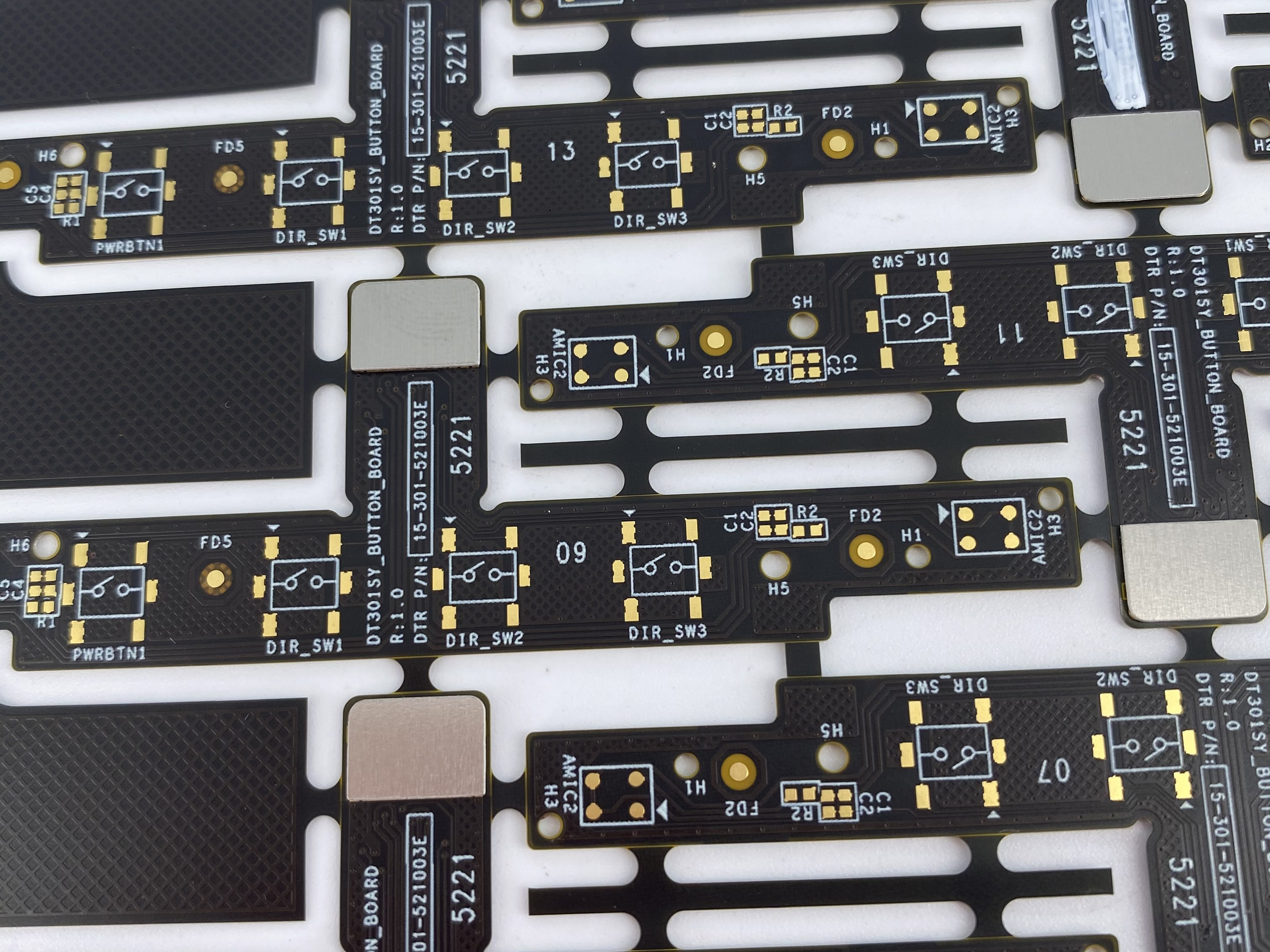

أشارت بيانات التصميم إلى 4 مل. بينما بلغ قياس اللوحة النهائية 3.5 مل. ولحسن الحظ، كان هذا هو الحال. أما الخبر الأسوأ فكان يكمن في دقة تسجيل الطبقات: فقد تحركت الطبقات الداخلية بمقدار 2 مل بالنسبة لبعضها البعض أثناء عملية الطباعة. تغليف لامع مما يعني أن ثقوب الحفر لم تعد متمركزة على حلقات دائرية  في طبقتين من الطبقات الست. اجتازت اللوحات اختبار الأداء الوظيفي. كما اجتازت التقييم الأولي للعميل. بعد ذلك، أظهرت قيمة مقاومة زوج عالي السرعة انحرافًا قدره 7 أوم عن القيمة المستهدفة، فبدأ فريق تحليل الأعطال بتحليل بنية الطبقات.

كانت المشكلتان واضحتين في دفعة الإنتاج الأولية، لو كان هناك من يدقق النظر. حجم المسار  كان ضمن نطاق مقاومة المُصنِّع - بالكاد. كان انحراف التسجيل ضمن النطاق التحليلي الذي لطالما أنتجته عملية المصنع. لم يكن هناك أي قصور في التقييم. لم يكن هناك أي مخالفة للمواصفات. كانت اللوحات ببساطة مقدار الأخطاء ثنائية الأبعاد التي اعتبرها كل مُصنِّع "طبيعية"، وجعل هذا المزيج أهداف أداء المنتج غير قابلة للتحقيق.

تتناول هذه المقالة القصيرة العمليتين الصامتتين اللتين استهلكتا الهامش: فقدان القدرة على التصوير  و تتقلص الطبقة الداخلية لا شيء منهما غريب. كلاهما قابل للقياس والتحكم، ويتم إهمالهما باستمرار - إلى أن يشير جهاز راسم الإشارة الخاص بالعميل إلى خلاف ذلك.

النصف مليون الذي اختفى: من أين يأتي فقدان الصور

يعمل مسار بسمك 4 مل حاليًا على حافة سعة مادة FR-4 الشائعة. عند هذه النقطة، تبدأ أقل إجراءات الصناعة تكلفةً وأكثرها تطورًا - مثل مقاومة الفيلم الجاف، والتعريض للأشعة فوق البنفسجية، والحفر الرطب - في إظهار حدودها البُعدية. إن الفجوة بين الـ 4 مل التي رسمتها والـ 3.5 مل التي حصلت عليها ليست خطأً واحدًا، بل هي مجموعة من الأخطاء الصغيرة، كل منها صحيح على حدة، تتراكم لتُشكّل خسارة في العرض بنسبة 12.5%.

انحراف طاقة التعريض المباشر. تتصلب المادة المقاومة للضوء بفعل الأشعة فوق البنفسجية. في حال عدم كفاية الطاقة، لا تتصلب الحواف غير المعرضة للضوء في النمط بشكل كامل، بل تتلاشى في جهاز البرمجة، تاركةً خطوطًا أرق من العمل الفني. تتغير طاقة التعريض مع مرور الوقت، ودرجة الحرارة، وسرعة سير الناقل. فيلم مقتبس  خط التعريض المباشر، وهو ضوء مدرج بنسبة 10٪ أقل من المواصفات، يقلل بهدوء من 0.1-0.2 مل من كل وظيفة على كل لوحة.

معايير التطوير.  تتطلب المواد الكيميائية المستخدمة في عملية التطوير درجة حرارة ونطاق تركيز محددين. فإذا كانت درجة الحرارة مرتفعة، أو إذا زاد تركيز المواد الكيميائية عن الحد المطلوب، فسيبدأ المبرمج في استهلاك طبقة المقاومة المتصلبة جزئيًا - وهي مشكلة تُعرف باسم التوسع العمراني المفرط تتطابق النتيجة مع العلامة التجارية: تتضاءل الوظائف الممتازة، بينما تبقى الميزات المتينة. إذا فقدت خطوطك ذات السماكة 4 مل عرضها، بينما بقيت مستوياتك ذات السماكة 10 مل على حالها، فإن الإفراط في التطوير هو المشتبه به الأولي.

مقاومة تغير الكثافة.  تتوفر مادة مقاومة الأفلام الجافة بكثافات منخفضة، ولكن قد تختلف كثافة لفة عمرها ثلاثة أسابيع إذا لم تُحفظ بشكل صحيح. وتتحمل الأغشية الرقيقة كميات أقل من المواد المقاومة أثناء عملية الحفر، مما يشير إلى زيادة الاحتكاك الجانبي. حفر سفلي  تتناول القصة المقتبسة من المقالات القصيرة السابقة فقدان التصوير في الخطوة التالية.

الالتزام الضريبي المتعلق بعامل النقش.  مهما كان عرض الطبقة التي تتحمل عملية التصوير، فإن المادة الكيميائية المستخدمة في الحفر بعد ذلك تُحدث فرقًا ملحوظًا - عادةً ما بين 20 و30 ميكرونًا على جانبي مسار بوزن أونصة واحدة، وقد يزيد هذا الفرق على النحاس السميك. يصل سمك الطبقة التي يبلغ عرضها 4 مل، والتي تفقد 0.4 مل أثناء التصوير و0.3 مل أخرى أثناء الحفر، إلى العميل بسمك يتراوح بين 3.3 و3.5 مل. لم يفشل أي إجراء بمفرده، بل تم تنفيذ خطة الميزانية بنجاح.

المليونان اللذان انتقلا: لماذا ترفض الطبقات الداخلية الاستقرار؟

التسجيل من طبقة إلى طبقة  في اللوحات متعددة الطبقات، يكمن التحدي في التعامل مع منتجات تتغير أبعادها بشكل ملحوظ أثناء التصنيع. فالطبقة النحاسية المغلفة، التي تدخل خط الإنتاج كلوحة مستوية، لا تحافظ على نفس الحجم بعد عمليات الحفر والمعالجة بالأكسدة والتغليف. بل تتقلص. والسؤال ليس ما إذا كانت تتقلص أم لا، بل مقدار هذا التقلص واتجاهه، وما إذا كان هذا التقلص كافيًا للتعويض.

تهيمن على فيزياء عملية الاختزال عنصران:

النسيج الزجاجي . الـ الأرضيات الخشبية المصفحة  للنسيج الزجاجي تعليمات نسج محددة - السدى (الطول) واللحمة (العرض) - ويتفاعل الراتنج والزجاج بشكل مختلف مع حرارة وضغط عملية الترقق. تتناقص الألواح بشكل متفاوت على طول المحورين، بنسبة 2:1 عادةً. قد ينكمش لوح بنسبة 0.02% في اتجاه السدى بنسبة 0.04% في اتجاه اللحمة. في لوح مقاس 18 بوصة، يبلغ هذا الفرق حوالي 1.5 ميل بين الاتجاهين - قبل احتساب أي أخطاء أخرى.

تدفق الراتنج وعلاجه أثناء عملية الترقق، تنصهر مادة ما قبل التشريب، وتتدفق، وتتشابك. وتعتمد كمية التدفق على الضغط، وارتفاع درجة الحرارة، ومحتوى شبكة الراتنج في مادة ما قبل التشريب. وكلما زادت سرعة التدفق، زادت الحركة، وهذه الحركة ليست منتظمة على كامل اللوح؛ إذ يختلف تدفق الحواف عن تدفق المركز، كما تختلف الألواح السميكة عن الألواح الرقيقة. وتتحرك الطبقات الداخلية، المحفورة مسبقًا، بفعل نشاط الراتنج. أما مواقعها النهائية فتعتمد على نوع المادة، وعملية التصنيع، والظروف.

حل السوق هو تقليل الدفع :كام يُوسّع تطبيق البرنامج تصميم الطبقات الداخلية باستخدام عنصر تعديل إحصائي، بحيث تتقلص الطبقات إلى الحجم الأمثل أثناء عملية الترقق. يعمل التطبيق بكفاءة عندما تكون المادة متجانسة، والعملية آمنة، والانكماش متوقعًا. ويتوقف عن العمل بسلاسة عند حدوث أي من هذه التغييرات - كاستخدام دفعة جديدة من الألياف الزجاجية المشبعة مسبقًا، أو نسيج زجاجي مختلف، أو تغير في الرطوبة الموسمية - لأن عنصر التسوية يعتمد على البيانات السابقة، وليس على المادة الموجودة.

هكذا يظهر انحراف بمقدار 2 مل بالضبط. تم تعويض العمل الفني بانخفاض قدره 0.03%. انخفضت المادة الفعلية بنسبة 0.045%. يظهر الفرق - 2 مل عبر لوحة مقاس 24 بوصة - على شكل طبقات غير متوازية، وأهداف حفر غير مركزية، وحلقات دائرية لم تعد دائرية.

عندما يلتقي الخطأان

لا يُعد أيٌّ من الخطأين كارثةً بحد ذاته. فالمسار ذو عرض 3.5 مل يُوفّر تيارًا كافيًا لمعظم التطبيقات. أما انحراف التسجيل بمقدار 2 مل فهو غير ملحوظ في العديد من التصاميم.

معًا، يشكلان حيوانًا أليفًا مختلفًا:

تتراجع السيطرة على القابلية للإصابة تُحسب مسارات المقاومة المُتحكَّم بها بناءً على حجم دقيق، وسُمك عازل دقيق، ووزن نحاس دقيق. قد يؤدي فقدان عرض بمقدار 0.5 ميل، بالإضافة إلى تباين سُمك العازل الناتج عن عدم تساوي طبقات الرقائق، إلى رفع مقاومة زوج تفاضلي 100 أوم إلى 93 أو 107 أوم. لا يزال السيليكون يعمل. لكن هامش أمان الإشارة قد اختفى، والتصميم الذي اجتاز المحاكاة الكهربائية بنجاح توقف الآن عن العمل في المحول.

تختفي حواف الحلقة الحلقية.  أ من خلال  يتطلب الأمر وجود طبقة نحاسية حول الثقب المحفور - الحلقة الدائرية. إذا أصاب المثقاب الهدف على بعد 2 مل من تثبيت لوحة ذات حلقة بسمك 3 مل، فسيترك 1 مل من النحاس على جانب واحد. هذا ضمن متطلبات الموافقة، كما أنه لا يتطلب سوى دورة حرارية واحدة لتجنب تلف الوصلة. لم ينفجر الثقب بعد. إنه أشبه بنوبة قلبية وشيكة.

فشل توجيه الهروب عند BGA.  يستغل التوجيه الكثيف تحت طبقة BGA ذات المسافة الدقيقة كل ميكرون متاح. يؤدي فقدان 0.5 مل في الحجم بالإضافة إلى تغيير الطبقة بمقدار 2 مل إلى تحويل "قابل للتوجيه" إلى "دوائر مفتوحة على الطبقة 3 لا تظهر إلا تحت الأشعة السينية".

ما الذي يحافظ فعلاً على القدرات؟

الجانب المشرق هو أن كل نظام من أنظمة الانحراف هذه قابل للقياس، والأبعاد هي التي تحدد التحكم:

قم بمعايرة خط التصوير، وليس اللوحة النهائية فقط.  قم بمراقبة طاقة التعرض وكيمياء المبرمج على مدى فترة زمنية محددة. قم بتشغيل رمز ترويجي لقرار - يتم إجراء اختبار باستخدام نمط خطوط يتراوح عرضها من 5 إلى 2 مل يوميًا، مع تسجيل العرض المحدد. يُسجّل هذا الاختبار الانحرافات في مراحلها الأولية، وليس بعد أن تُصبح مشكلة في الإنتاج. يُعدّ هذا إجراءً قياسيًا للتحكم، وهو الإجراء الوحيد ذو القيمة الأعلى لضمان دقة خطوط الإنتاج.

استخدام تقنية التصوير المباشر بالليزر (LDI) حيثما تكون الخطوط الدقيقة مهمة.  يزيل نظام LDI حركة الفيلم تمامًا، مما يقضي على تشوه الفيلم، وخطأ محاذاة التعريض المباشر، وعدم انتظام أبعاد العمل الفني نفسه. تحافظ أنظمة LDI على دقة التفاصيل بين 10 و25 ميكرون - ضمن نطاق 4 مل بسهولة - والأهم من ذلك، أن العديد من مصنعي أنظمة LDI قادرون على تكبير الصورة لتتناسب مع الحجم الفعلي لكل لوحة، مما يُصلح انحراف التسجيل طبقة تلو الأخرى بدلًا من تصحيحه إحصائيًا. هذا هو الفرق بين تصحيح الانحراف الطبيعي وتصحيح الانحراف على اللوحة أمامك.

ينكمش الإجراء بناءً على المادة، وليس على الافتراض.  تذوق اللب والكميات المُسبقة التشريب المذكورة في الفاتورة، وتحقق من عناصر الدفع مقابل عادات المنتج الفعلية. عندما لا يتطابق عامل التعويض مع التخفيض المُقدّر، فقد حان الوقت لترقية مواصفات كاميرا الويب - وليس الاستمرار في التمني.

احفر حتى تصل إلى الطبقات، وليس إلى اللوحة. فحص بالأشعة السينية. يُعد استخدام أهداف الأشعة السينية المطبوعة على الطبقات الداخلية لتحديد برنامج الحفر الأداة القياسية لمحاذاة المثاقب مع مواقع الطبقات الفعلية. فهو يحوّل عبارة "يجب أن تكون الطبقات هنا" إلى "الطبقات في الأسفل، احفر بالشكل المناسب". بالنسبة للألواح ذات متطلبات الحلقة الحلقية الدقيقة، يُشكّل تحديد هدف الحفر بالأشعة السينية بالإضافة إلى التقييم لكل لوحة على حدة الفرق بين مشكلة في الإنتاج وإجراء ناجح.

الأسئلة الشائعة

س: ما هو فقدان عرض المسار "العادي" من التصميم إلى اللوحة النهائية؟

ج: بالنسبة لنحاس بوزن 1 أونصة نموذجي وإجراءات تحكم كاملة، توقع حدوث فشل يتراوح بين 0.2 و0.4 ميل (التصوير + الحفر). تشير الخسائر التي تبلغ 0.5 ميل أو أكثر في تصميم بوزن 4 ميل إلى تجاوز نطاق الإجراء - إما أن معايير التصوير قد تغيرت أو أن عنصر الحفر غير مناسب لوزن النحاس.

س: لماذا لا تزال طبقاتي غير متطابقة على الرغم من استخدام خاصية تقليل التسوية؟

ج: التعويض إحصائي، فهو يُحسب بناءً على المتوسطات التاريخية. وهو يُعالج المنتج الشائع، وليس المنتج الفعلي. فكميات جديدة من الألياف الزجاجية المشبعة مسبقًا، وأنواع مختلفة من نسيج الألياف الزجاجية، وتغيرات الرطوبة، واختلافات الضغط، كلها عوامل تُؤدي إلى انخفاض القيمة الحقيقية بشكل كبير عن القيمة المُعوَّضة. والحل يكمن في تقييم المواد الحالية وتحسين جانب الدفع، بالإضافة إلى استخدام تقنية استهداف الحفر بالأشعة السينية لمعالجة الأخطاء المتكررة في عملية الحفر.

س: هل يمكن لتقنية LDI معالجة انحراف التسجيل، أم أنها تعالج فقط عرض المسار؟

ج: كلاهما. تعمل تقنية LDI على التخلص من الخطأ الناتج عن الفيلم (وهو مصدر رئيسي لكل من فقدان العرض وتشوه النمط)، ويمكن للعديد من أنظمة LDI التصنيعية استخدام التحجيم لكل لوحة بناءً على تقليل القياس - إصلاح التسجيل من طبقة إلى طبقة على اللوحة الفعلية بدلاً من المتوسط التحليلي.

س: ما هو حجم اللوحة الذي يصبح عنده الانحراف بمقدار 2 مل مشكلة حقيقية؟

ج: ليس حجم اللوحة هو المهم، بل حجم العنصر. انحراف بمقدار 2 مل غير ضار في تصميم ذي مسارات 10 مل ووسادات كبيرة، ولكنه كارثي في تصميم 4 مل مع مصفوفات BGA بمسافة 0.4 مم. إذا كان الحد الأدنى لحجم العنصر قريبًا من قيود العملية، فلن يكون هناك مجال لإخفاء خطأ التسجيل.

س: كيف يمكنني معرفة ما إذا كان أسلوبي الذي يبلغ سمكه 4 ملم معرضًا للخطر قبل أن أتعرض له؟

أ: اسأل الشركة المصنعة ثلاثة أسئلة: ما هو هامش التفاوت المسموح به لعرض المسارات في خصائص 4 مل، وما هي مواصفات تسجيل الطبقات، وما إذا كانوا يستخدمون تقنية تحديد الهدف بالأشعة السينية على اللوحات متعددة الطبقات. إذا كانت الإجابات غير واضحة، أو إذا كانت مواصفات التسجيل أقل من 3 مل، فإن تصميمك معرض للخطر - ولن يوضح لك عرض السعر ذلك.

الهامش الذي لا تراه هو الهامش الذي لا يمكنك خسارته.

يشترك كل من التتبع ذي الـ 4 مل والطبقة الداخلية المتذبذبة في سبب جذري واحد: التحكم في الأبعاد الذي يُعامل كإحصائية بدلاً من كونه بُعدًا حقيقيًا. إن فقدان الحجم بمقدار 0.5 مل وانحراف التسجيل بمقدار 2 مل ليسا عيبًا في أي برنامج تشغيل أو جهاز بمفرده، بل هما التكلفة المتراكمة لنوافذ العمليات التي لم تُحكم غلقها، وعناصر الدفع التي لم تُختبر على المنتج الفعلي، ومتطلبات القبول التي تسمح بمرور كل خطأ لأنه، في حد ذاته، كان يمر دائمًا.

لا تتوقف لوحات الخطوط الدقيقة عن العمل نتيجة لأحداث مفاجئة، بل تتوقف عن العمل لأن هامشها يتآكل بصمت، بمقدار 0.1 مل في كل مرة، على كل لوحة، مع كل تغيير، حتى اليوم الذي يتوقف فيه جهاز راسم الإشارة الخاص بالعميل عن إرسال الإشعارات.
