تصميم وتنسيق لوحات الدوائر المطبوعة

زيون للإلكترونيات ' الـ PCB مزايا تصميم التخطيط

تأسست شركة زيون للإلكترونيات عام ٢٠١٧، وتتركّز أنشطتها على تصميم لوحات الدوائر المطبوعة (PCB)، وإنتاج خطوط لوحات الدوائر المطبوعة، وتأمين المكوّنات، والتجميع السطحي (SMT)، واختبار المنتجات. ونسعى إلى تزويد العملاء بحلول شاملة لوحات الدوائر المطبوعة ووحدات التجميع الإلكتروني (PCBA).

• لدينا ماكينات حديثة جدًّا

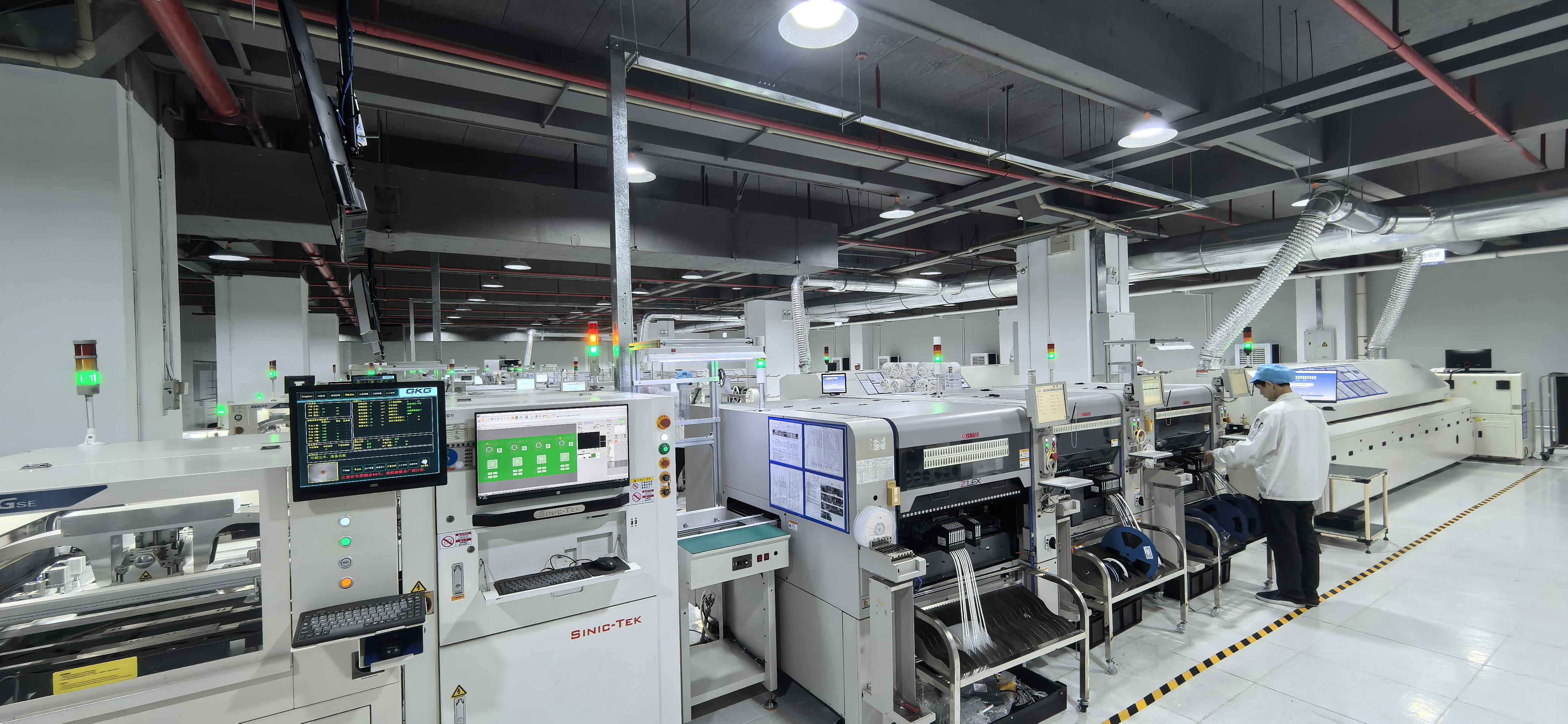

لدينا ٥ خطوط إنتاج أوتوماتيكية بالكامل لتقنية التركيب السطحي (SMT)، ولحام الانصهار بالتبريد، ولحام الموجة، وماكينة طلاء واقية تلقائية بالكامل

ماكينة طباعة اللحام بالمعجون بشكل كامل تلقائي

أجهزة فحص ثلاثي الأبعاد باستخدام التصوير البصري الآلي (3D AOI) وأجهزة فحص الأشعة السينية (X-ray)

لحام الموجة الانتقائي

• فريق تصميم مدرب تدريبًا جيدًا

يتمتع مهندسو التصميم لدينا بخبرة تزيد عن ٢٠ عامًا في إعداد حلول لوحات الدوائر المطبوعة ووحدات التجميع (PCB/PCBA). وبجانب إتقانهم لتصميم الدوائر وتخطيطها، فإنهم يمتلكون أيضًا معرفة واسعة بأفضل الممارسات التصنيعية.

وبالإضافة إلى ذلك، فإنهم على دراية تامة بعدة حزم برمجية شائعة الاستخدام في مجال التصميم.

وبالإضافة إلى ذلك، وبما أننا ننفّذ جميع المهام داخليًّا، فيمكننا تنظيم العمل بحيث يبدأ الإنتاج مباشرةً بعد الانتهاء من التصميم، مما يوفّر لك وقتًا كبيرًا. وتضمّ منطقة إنتاج شركة زيون للإلكترونيات ٧ خطوط تجميع سطحي (SMT)، و٣ خطوط تركيب عبر الثقوب (DIP)، وخطّي تجميع، وخطّ طلاء واحد.

لدينا جهاز YSM20R بدقة تثبيت تبلغ ±0.015 مم، وهو قادرٌ على التعامل مع مكونات صغيرة جدًّا تصل أصغر أبعادها إلى 0.1005 مم.

وتبلغ أقصى كمية إدخال يومية لنا عبر تقنية التركيب السطحي (SMT) 60 مليون نقطة، بينما تبلغ أقصى كمية إدخال يومية عبر تقنية التركيب عبر الثقوب (DIP) 1.5 مليون نقطة.

• خدمة تامة

وبصفتنا شركةً متكاملة الخدمات، فإننا نقدّم منصة تصنيع شاملة تدمج بين البحث والتطوير (R&D) والتصميم في المرحلة الأولى، وشراء مكونات ممتازة، وتثبيت دقيق جدًّا للمكونات عبر تقنية التركيب السطحي (SMT)، وإدخال المكونات عبر الثقوب (DIP)، والتجميع الكامل للمنتج، واختبار الأداء الوظيفي الكامل.

• تطويرٌ وتسليمٌ سريعان

وبفضل دعم فريق التصميم الفعّال لدينا، يمكن إنجاز تطوير لوحات الدوائر المطبوعة (PCB) في أقصر فترة زمنية ممكنة. وفي بعض الأحيان، نتمكن من تنفيذ طلباتكم خلال ٢٤ ساعة.

• ضمان الجودة

ويكفل نظام إدارة التصنيع (MES) الخاص بشركة زيون للإلكترونيات تميُّزها في تصميم لوحات الدوائر المطبوعة، إذ يتيح تتبع كامل عملية الإنتاج لكل لوحة دائرة مطبوعة أو وحدة تجميع إلكتروني (PCB/PCBA). كما حصلت شركتنا على شهادات الأيزو التالية: ISO13485، وISO9001، وIATF16949، وISO14001، وISO45001.

نقاط القوة في التصنيع

امتلاكنا لخط تجميع SMT الخاص بنا يمنحنا مرونة كبيرة في التشغيل، ويسمح لنا بتحسين استغلال مواردنا واستخلاص أفضل النتائج من مصروفات التشغيل لدينا، وكل ذلك يؤدي في المقابل إلى تحكُّمنا الدقيق في التكلفة والجودة ومدة التسليم.

السؤال ١: ما الإجراءات التي تتخذونها لضمان خلو انتقال الإشارات عالية السرعة من الأخطاء؟

زيون: تطابُق المعاوَقة بدِقَّة، وتوصيل الأسلاك بدِقَّة شديدة، واستخدام مسافات مناسبة بين الخطوط وعزل الطبقات هي الطرق الرئيسية التي نعتمدها للحدِّ من انعكاس الإشارات، بل وقد نلغي الأخطاء في نقل البيانات عالي السرعة تمامًا.

السؤال ٢: ما التدابير التي تتخذونها لضمان أن تصاميم اللوحات الإلكترونية (PCB) الخاصة بكم تجتاز شهادات CE‏/FCC بنجاح؟

زيون: نبدأ أولًا بتصميم الطبقات بحيث تمر إشارات عالية السرعة دائمًا بالقرب الشديد من مستوى الأرض، مما يحد من الإشعاع. ثم نركِّب عناصر الترشيح عند الواجهات والدوائر الحساسة لحجب مصادر التداخل. وأخيرًا، نعدِّل تصميم مستوى الأرض بحيث لا تتكون حلقات هوائية (أنتينا)، ما يسهِّل اجتياز الاختبارات المعتمدة من المحاولة الأولى.

السؤال ٣: كيف تحلّون مشكلة تبدّد الحرارة في الأجهزة عالية القدرة؟

إلكترونيات زيون: يتضمّن التصميم مجموعةً مُحكمةً جدًّا من الثقوب الحرارية عالية الحرارة تحت عناصر التسخين. كما أنّ مسارات النحاس التي تحمل التيار تُصنع أوسع، وتوضع المكوّنات الحساسة جدًّا للحرارة بعيدًا عن المناطق الساخنة.

السؤال ٤: ما الإجراءات التي تتخذونها لمنع حدوث مشكلات إنتاجية مثل عيوب اللحام؟

زيون: لا نكتفي بمنع عيوب تركيب المكوِّنات السطحية عبر تحسين تصميم أحجام الوصلات (بادز) وفتحات طبقة حماية اللحام فحسب، بل نتحقق أيضًا من أن المسافات بين المكوِّنات تتوافق مع متطلبات المحاذاة الواضحة لنقاط العلامة (مارك بوينتس) الخاصة بماكينة التركيب الآلي (بيك آند بلاس).

السؤال ٥: كيف تضمنون دقة تركيب اللوحات الإلكترونية (PCBs)؟

زيون: دعم هيكلي ثلاثي الأبعاد هو ميزةٌ من ميزات التصميم التعاوني لدينا. وبعد تحميل نموذج الغلاف الخاص بك، نقوم بإجراء عمليات تخطيط وفحص خالية من التصادمات في الوقت الفعلي لضمان التطابق التام بين الموصلات والأزرار وثقوب البراغي مع فتحات الغلاف.
