لوحة الدوائر الطبية

وبصفتها شركة مصنِّعة لوحدات الدوائر المطبوعة المجمَّعة (PCBA) تمتلك أكثر من 20 عامًا من الخبرة المهنية، تلتزم شركة KING FIELD بتقديم حلول تجميع الروبوتات عالية الجودة وعالية الموثوقية للعملاء في جميع أنحاء العالم.

☑العينات الأولية: من 24 ساعة إلى 7 أيام؛ الإنتاج الضخم: من 10 أيام إلى 4 أسابيع

☑ القواعد الداعمة : لوحة FR-4، ولوحة FR-4 ذات درجة انتقال حراري مرتفعة (High Tg FR-4)، ولوحة قاعدة ألمنيوم، ومواد الترددات العالية، ولوحات الدوائر المطبوعة المرنة (FPC)

☑الفحص البصري الآلي (AOI)، وفحص الأشعة السينية (X-ray Inspection)، وفحص معجون اللحام (SPI)

الوصف

المواد:

FR-4، وFR-4 عالي درجة انتقال الزجاج (Tg)، وقاعدة من الألومنيوم، ومواد عالية التردد، ولوحات الدوائر المطبوعة المرنة (FPC).

ميزات المنتج: تحكم دقيق في درجة الحرارة، ووظيفة المؤقت، وعدد من وظائف الحماية، ومواد أول-class، وإعدادات قابلة للتعديل.

المزايا التقنية: خدمات تجميع لوحات الدوائر المطبوعة (PCB) المتكاملة دورةً كاملةً، وتجميع كميات صغيرة من لوحات الدوائر المطبوعة المُجمَّعة (PCBA)، وتصنيع حسب الطلب (OEM/ODM).

المعالجات السطحية: تسوية طبقة القصدير بالهواء الساخن (HASL)، والتلدين الكيميائي غير الكهربائي بالذهب، وأصابع الذهب، والغشاء العضوي الواقي من اللحام (OSP)، والتلدين الكيميائي بالفضة، والتلدين غير الكهربائي بالنيكل والذهب (ENIG)، والتلدين غير الكهربائي بالنيكل والبالاديوم والذهب (ENEPIG).

تجميع لوحات الدوائر المطبوعة الطبية: نظرة عامة

تجميع لوحات الدوائر المطبوعة الطبية هو عملية تصميم وتصنيع وتجميع لوحات الدوائر المطبوعة المصممة خصيصًا للأجهزة والمعدات الطبية. ويتفاوت نطاق المنتجات في هذه الصناعة بشكلٍ كبير، بدءًا من أجهزة التشخيص البسيطة ووصولًا إلى أنظمة دعم الحياة المعقدة جدًّا.

و مشروع	و arameter
لوحة	FR-4، وFR-4 عالي درجة انتقال الزجاج (Tg)، وركيزة ألومنيوم، ومواد عالية التردد، ولوحات مرنة، ولوحات صلبة-مرنة، ومواد روجرز، ومواد متوافقة حيويًا.
المعالجة السطحية	تسوية الهواء الساخن (HASL)، وتلدين الذهب الكيميائي بدون تيار كهربائي، وأصابع التوصيل الذهبية، وطبقة العزل العضوية للحام (OSP)، والتلدين الكيميائي للفضة، والتلدين الكهربائي الخالي من التيار للنيكل والذهب (ENIG)، والتلدين الكهربائي الخالي من التيار للنيكل والبالاديوم والذهب (ENEPIG).
التحكم في المعاوقة	دقة تصل إلى ±10% أو أفضل من ذلك
نوع معجون اللحام	معجون لحام يحتوي على الرصاص أو معجون لحام خالٍ من الرصاص
عملية التجميع	اللحام بالانصهار الحراري (Reflow soldering)، واللحام بالموجة (Wave soldering)، واللحام اليدوي (Manual soldering)، واللحام الانتقائي (Selective soldering)
طلاء مقاوم للغبار والماء والصدأ	حمض الأكريليك، والسيليكون، والبولي يوريثان، وراتنج الإيبوكسي، والباريلين
عدد الطوابق	من طبقة واحدة إلى ٤٠ طبقة أو أكثر
أقل عرض خط	٠٫١٠ مم (٤ ميلز)
أقل مسافة بين الخطوط	٠٫١٠ مم (٤ ميلز)
الحد الأدنى لفتحة العدسة	٠٫١٥ مم (٦ ميلز)
طريقة الكشف	الفحص البصري الآلي (AOI)، وفحص الأشعة السينية (X-ray Inspection)، والفَحص البصري اليدوي (Visual Inspection)، وفحص عجينة اللحام (SPI)
طرق الاختبار	اختبار الدوائر أثناء التشغيل (ICT)، واختبار الأداء الوظيفي (FCT)، واختبار المسبار الطائر (Flying Probe Testing)، واختبار المسح الحدّي (Boundary Scan Testing)
شهادات مرتبطة بالقطاع الطبي	ISO 13485:2016 (شهادة نظام إدارة الجودة للأجهزة الطبية)
شهادة الجودة	معيار ISO 9001:2015، ومعيار IPC-A-600G للمستوى الثاني، ومعيار IPC-6012B للمستوى الثاني، ومعيار IPC-A-610 للمستوى الثالث
الامتثال البيئي	متوافق مع معايير RoHS وREACH وUL 94V-0.
دورة التسليم	العينات الأولية: من 24 ساعة إلى 7 أيام؛ الإنتاج الضخم: من 10 أيام إلى 4 أسابيع

لماذا تُعَدّ شركة KING FIELD خيارًا موثوقًا لتركيب لوحات الدوائر المطبوعة الطبية (PCB)؟

- تراكم عميق
تأسست الشركة عام 2017، وقد عمل الفريق المحوري في شركة KING FIELD في مجال تركيب لوحات الدوائر المطبوعة (PCBA) لأكثر من 20 عامًا، ونحن ملتزمون بتقديم حلول متكاملة واحدة-stop للعملاء تشمل لوحات الدوائر المطبوعة (PCB) وتركيبها (PCBA).

مصنعنا الخاص

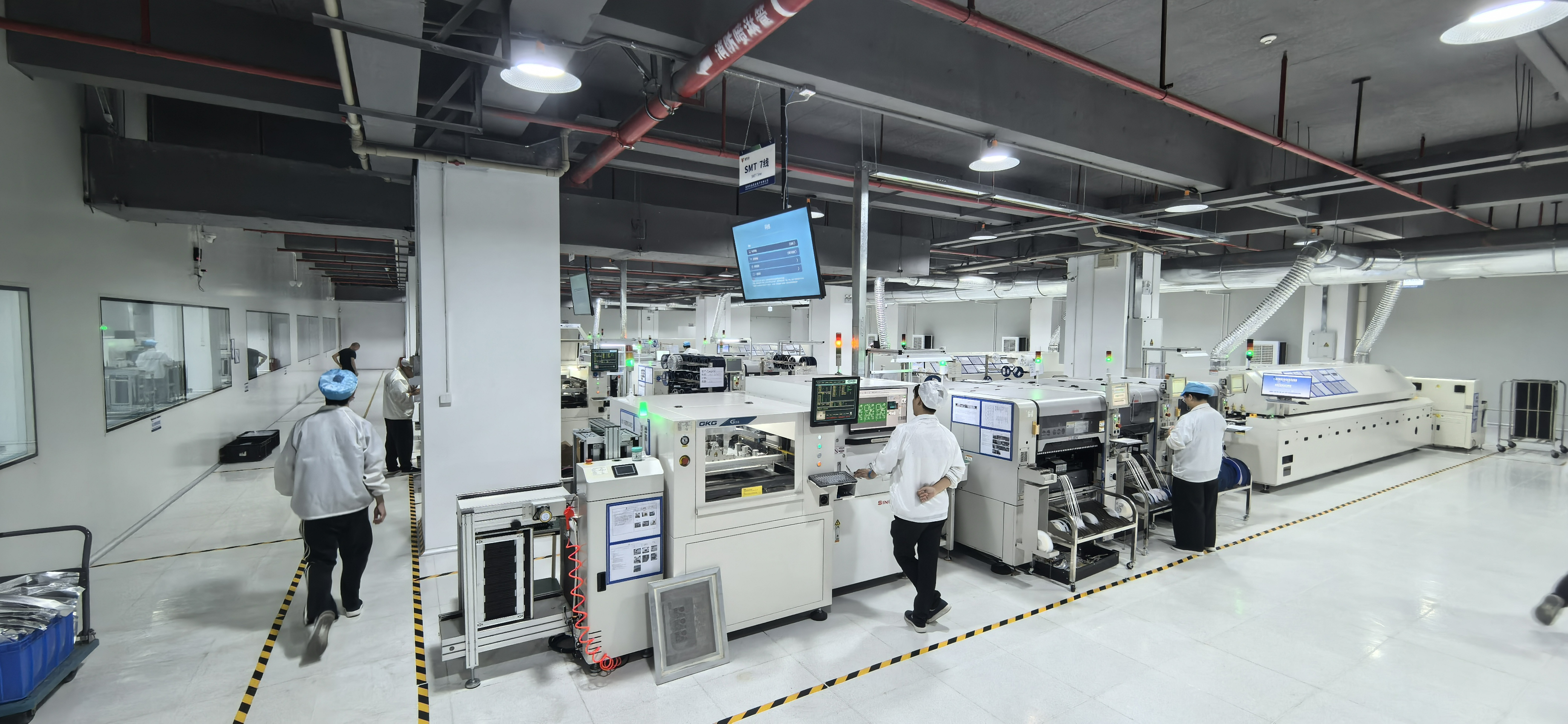

لدينا مصنع خاص لتجميع المكونات الإلكترونية (Patch)، وغرفة نظيفة من الفئة 10,000، وخطوط إنتاج مخصصة للأجهزة الطبية تغطي مساحة المصنع التي تزيد على 15,000 متر مربع.

تتكوّن خطوط إنتاجنا من 7 خطوط لتركيب المكونات السطحية (SMT)، و3 خطوط لتوصيل المكونات عبر الثقوب (DIP)، وخطين للتجميع، وخط واحد للدهان. وتتميّز آلة YSM20R الخاصة بنا بدقة توضع ±0.015 مم، ويمكنها تركيب أصغر المكونات ذات الحجم 01005. ونُنتج 60 مليون نقطة تركيب سطحي (SMT) و1.5 مليون نقطة توصيل عبر الثقوب (DIP) يوميًّا.
- القوة التصديرية
تتم تصدير منتجاتنا بانتظام إلى الدول الرائدة في مجال تصنيع المعدات الطبية، مثل ألمانيا والولايات المتحدة الأمريكية وسويسرا والمملكة المتحدة، وهي مُدمجة بشكلٍ عميق في:

أجهزة التصوير عالية الجودة

• نظام مراقبة العلامات الحيوية

الأجهزة التشخيصية المحمولة

تكفل شركة KING FIELD أن تتوافق جميع منتجاتها مع معايير السلامة الكهربائية الطبية الخاصة بالبلد المصدر (مثل IEC60601-1) وأن تمتثل لتوجيهات RoHS/REACH البيئية.

اختبار والتحقق من منتجات KING FIELD

يكتسب إجراء الاختبارات الدقيقة أهمية قصوى عند التعامل مع لوحات الدوائر المطبوعة (PCB) الطبية. وتُعرف شركة KING FIELD بأنها تعتمد على مجموعة متنوعة من الاختبارات، ومنها:

الاختبار داخل الدائرة (ICT): ويُستخدم عادةً جهاز اختبار داخل الدائرة للتحقق من وجود المكونات فعليًّا فقط.
الاختبار البيئي:
التغيرات مثل درجة الحرارة والرطوبة/البخار والاهتزاز الميكانيكي، إلخ.
فحص جودة اللحام باستخدام الأشعة السينية والفحص البصري/السطحي.
اختبار الموثوقية (بما في ذلك HALT وHASS): والشكل الكامل لـ HALT هو اختبار الحياة عالي التسارع، أما الشكل الكامل لـ HASS فهو فحص الإجهاد عالي التسارع.
فحص بصري آلي (AOI)
يتم فحص وصلات اللحام التي لا يمكن رؤيتها بالعين المجردة باستخدام الأشعة السينية.
الاختبار أثناء التشغيل (ICT)
الاختبار الوظيفي
فحص الإجهاد البيئي
الاختبار الوظيفي هو في الأساس طريقة رئيسية للتحقق من أن الجهاز يؤدي بالفعل المهمة الموكلة إليه.

- خدمة تكميلية
نضمن إرجاع أي منتج أو استبداله مجانًا في حال وجود عيب جودة غير ناتج عن سبب بشري، وسنتحمل تكاليف الخدمات اللوجستية المرتبطة بذلك.

وبالمتوسط، يكون وقت استجابة فريق ما بعد البيع لدينا خلال ساعتين.

وعادةً ما تصل نسبة حل المشكلات لدينا إلى ٩٨٪.

الأسئلة الشائعة

السؤال ١: ما الإجراءات التي تتخذونها للحد من تلوث الجسيمات أثناء عملية التجميع؟ نعمل في غرفة نظيفة من الفئة ١٠٬٠٠٠، ونستخدم مواد طبية ذات بقايا منخفضة، ولدينا نظام تنظيف إلكتروني متصل بالشبكة، بالإضافة إلى إجرائنا اختبارات التلوث الأيوني وتلوث الجسيمات لكل دفعة.

السؤال ٢: كيف تضمنون موثوقية لحام الميكرو-بيتش في لوحات الأجهزة الطبية عالية الكثافة؟ نتحكم في عمليات اللحام الدقيق؛ ويُستخدم جهاز الأشعة السينية ذي التركيز الدقيق لمراقبة نسبة الفراغات في وصلات لحام الـBGA بشكل فوري؛ كما نعتمِد تعزيزات هيكلية ونُجري اختبارات حياة مُعجَّلة.

السؤال ٣: كيف تتخلصون من خطر التآكل الكهربائي في الأجهزة الطبية أثناء الاستخدام طويل الأمد؟ نغيّر نظام المواد، ونعيد تصميم العمليات، ونقوم باختبارات محاكاة التآكل، ونختار طلاءات قصدير نقي أو بلا رصاص بلون غير لامع للحد من نمو التفرعات البلورية (Dendrites)، كما أن طلاءات الحماية لدينا تتوافق مع شهادة IPC-CC-830B من الفئة الثالثة.

السؤال ٤: كيف تضمنون توافق لوحات الدوائر المطبوعة للأجهزة المزروعة حيويًّا على المدى الطويل؟ نستخدم موادًا معتمدة وآمنة بيولوجيًا، وقد اجتازت الركائز اختبارات السمية الخلوية وفق معيار USP الفئة VI ومعيار ISO 10993-5، كما تتوافق المواد المستخدمة في اللحام مع معايير ASTM F2066 الخاصة بالمواد المزروعة داخل الجسم، وتُطبَّق عمليات خاصة مثل إغلاق الدوائر بالليزر والتنظيف بالحالة فوق الحرجة.

السؤال ٥: كيف تحققون متطلبات التتبع الصارمة للأجهزة الطبية؟ نظام إدارة التصنيع (MES) الخاص بنا قادر على تحقيق تتبع كامل للعملية الإنتاجية لكل لوحة دوائر مطبوعة (PCB) / ولوحة دوائر مطبوعة مجمعة (PCBA).
