تجميع المصفوفة الكروية (BGA)

ما هو تجميع BGA؟

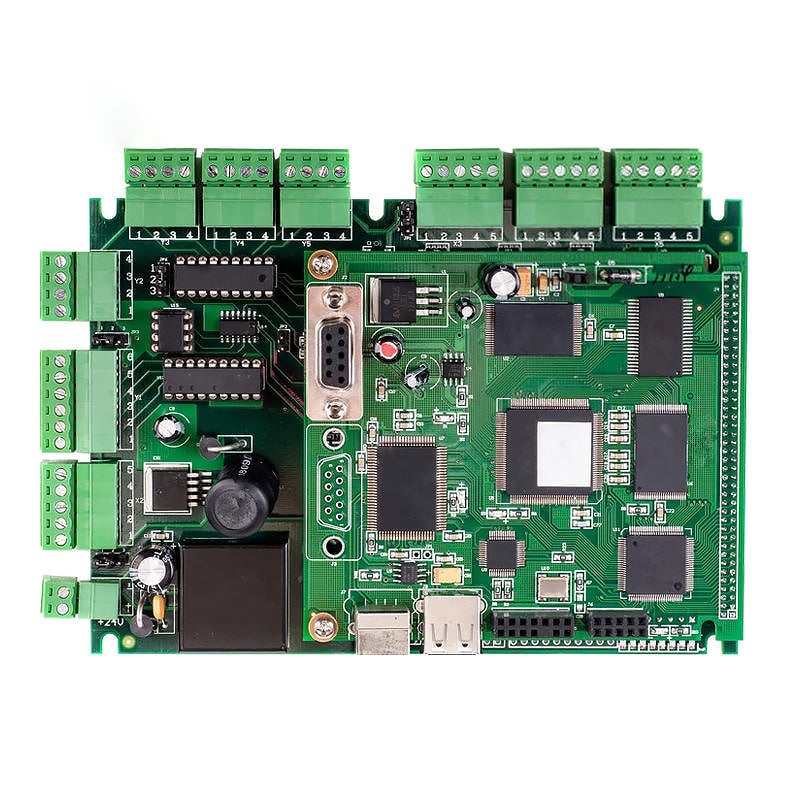

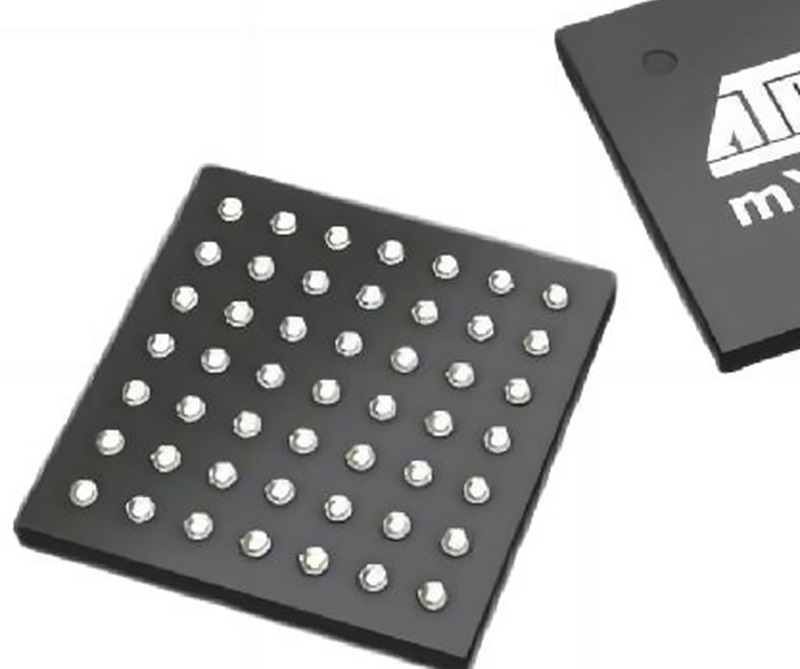

يشير تركيب BGA إلى تركيب رقائق BGA على لوحة الدوائر المطبوعة. تركيب smt ؛ ويُعد تركيب BGA في الواقع نوعًا خاصًّا من عمليات اللحيم، حيث يتطلب لحام الكرات الصغيرة المئات الموجودة على الرقاقة بلحامٍ مثاليٍّ على الوصلات المقابلة لها على سطح لوحة الدوائر المطبوعة.

مَعْلُوماتُ التَّصنيعِ لِتَجميعِ وَحَداتِ BGA في شَرِكَةِ زِيون إِلِكْتْرونِيكس

قطر الكرة: الأقطار الشائعة المستخدمة هي ٠٫٣ مم، و٠٫٤ مم، و٠٫٥ مم. ويُستخدم القطر ٠٫٣ مم للرقائق الصغيرة الحجم (مثل وحدات معالجة مركزية لهواتف الجوال)، بينما يُستخدم القطر ٠٫٥ مم للرقائق الكبيرة الحجم (مثل وحدات FPGA الصناعية). وتبلغ نسبة التحمل المسموحة لقطر الكرة ±٠٫٠٢ مم. فاستخدام قطر كرة كبير جدًّا أو صغير جدًّا يؤدي إلى انحراف في كمية عجينة اللحام.

المسافة بين مراكز الكرات المتتالية (Pitch): تشير إلى البعد بين مركزي كرتين متتاليتين من كرات اللحام، وهي عادةً ٠٫٥ مم، أو ٠٫٨ مم، أو ١٫٠ مم. وتزداد صعوبة عملية التجميع بشكل كبير كلما قلّت هذه المسافة (فالمسافة ٠٫٥ مم بين الكرات تتطلب غالبًا أجهزة عالية الدقة لوضع المكونات بدقة فائقة).

مواد الكرات اللحامية: عمومًا، تُصنَّف الكرات اللحامية إلى نوعين: ذات الرصاص (نقطة انصهارها 183°م) وبدون رصاص (نقطة انصهارها 217°م). وتستخدم غالبية منتجات الإلكترونيات الاستهلاكية كرات لحامية خالية من الرصاص، والتي تتوافق مع معايير RoHS، بينما تُستخدم الكرات اللحامية المحتوية على الرصاص في التطبيقات العسكرية والطبية أساسًا نظرًا لانخفاض نقطة انصهارها واتساع نطاق العمليات التصنيعية المسموح بها لها.

أحجام العبوة: أكثر أحجام العبوة استخدامًا هي 10 مم × 10 مم، و15 مم × 15 مم، و20 مم × 20 مم، وأقصى حجم ممكن هو 50 مم × 50 مم. وبالتالي، فإن حجم العبوة هو ما يحدد تخطيط وصلات لوحة الدوائر المطبوعة (PCB) وحجم القالب (Stencil).

عَدَدُ كُرَيَاتِ اللَّحْمِ: تَتَضمَّنُ وَحَداتُ BGA لِرُقاقاتِ RF في شَرِكَةِ زِيون إِلِكْتْرونِيكس عَادَةً قُرُبًا مِن ٦٤ كُرَيَةً لَحْمِيَّةً، في حِينِ يَتَجاوَزُ العَدَدُ فِي وَحَداتِ FPGA الرَّاقِيَةِ أَلفَ كُرَيَةٍ.

لماذا تختارنا: شريكك المثالي لتجميع وحدات BGA

وَبِمَا أَنَّ شَرِكَةَ زِيون إِلِكْتْرونِيكس مُورِّدٌ لِتَجميعِ وَحَداتِ BGA وَلَهَا خِبْرَةٌ تَمتدُّ لِعِشْرِينَ عَامًا، فَقَدْ اسْتَطَاعَتْ أَنْ تَتَمَيَّزَ بِوُضُوحٍ عَنْ غَيْرِهَا مِنَ الشَّرَكَاتِ فِي هَذَا المَجَالِ.

الجودة

تَعْهِدُ شَرِكَةُ زِيون إِلِكْتْرونِيكس وتَضْمَنُ لِكُلِّ عَميلٍ أَنَّ مُنْتَجاتِهَا تَتَوافَقُ مَعَ المَعاييرِ الدَّوْلِيَّةِ مِثْلَ IPC و ISO و UL، وَذَلِكَ حَسَبَ طَلَبِ العَميلِ. وَإِلَى جَانِبِ ذَلِكَ، لَا تَفْرِضُ الشَّرِكَةُ أَيَّ حَدٍّ أَدْنَى لِعَدَدِ الوَحَدَاتِ فِي الطَّلَبِ، لِذَلِكَ يُمكِنُكَ التَّعاوُنُ مَعَنَا بِدُونِ أَيِّ تَرَدُّدٍ.

التوصيل ووقت التوصيل

يمكن أن تصل عيناتنا أو طلبات الدفعات الصغيرة إليك خلال ٣–٥ أيام عمل فقط؛ أما الطلبات المتوسطة والكبيرة فعادةً ما تنتهي خلال ٧–١٤ يوم عمل حسب كمية الطلب.

وسائل النقل

التسليم العالمي: نسوق منتجاتنا بشكل متكرر إلى مناطق عالية المعايير مثل أوروبا وأمريكا واليابان، كما نقدِّم خدمة موثوقة ومستقرة للشحن الجوي/البحري من الباب إلى الباب.

الضمان ما بعد البيع

تَقدِمُ شَرِكَةُ زِيون إِلِكْتْرونِيكس دَعمًا فَنِّيًّا مُتَاحًا طَوَالَ ٢٤ سَاعَةً كَجُزْءٍ مِنْ خِدْمَاتِهَا. وَنَحنُ دَائِمًا جاهِزُونَ لِلتَّشاوُرِ قَبْلَ البَيْعِ، وَلِلتَّجاوُبِ السَّرِيعِ بَعْدَ البَيْعِ، وَبِصُورَةٍ عَامَّةٍ، فَإِنَّ العَمَلَ المُتَقارِبَ مَعَ عُمَّالِنَا يُعَدُّ جُزْءًا أَسَاسِيًّا مِنْ فَلْسَفَتِنَا.

1. نحن نقدم أيضًا خدمة نادرة في القطاع تتمثل في «ضمان لمدة سنة واحدة + استشارة فنية مدى الحياة». وإذا كانت هناك مشكلة جودة في المنتج غير ناتجة عن تدخل بشري، فيمكن إرجاعه أو استبداله مجانًا، وسنتحمل نحن تكاليف الشحن ذات الصلة.
2. وتبلغ مدة الاستجابة المتوسطة لفريق ما بعد البيع لدينا لا تزيد عن ساعتين، مما يضمن حلّ مشكلاتكم بسرعة وكفاءة تامة.

(ق1 كيف تضمنون معدل عائد مرتفعًا لعملية لحام BGA؟

زيون: نستخدم آلات عالية الدقة بالكامل للتنقيب والتركيب التلقائي، ومعدات لحام الانصهار النيتروجيني الخاضعة للتحكم في درجة الحرارة؛ ثم نخضع كل لوحة لمزيد من المعالجة... فحص بصري تلقائي (AOI) وفحص أشعة إكس بنسبة ١٠٠٪.

(ق2 ما أنواع لوحات الدوائر المطبوعة (PCBs) والمكونات من نوع BGA التي تدعمونها؟

زيون: يمكننا تصنيع لوحات الدوائر المطبوعة (PCBs) بدءًا من اللوحات ذات الوجه الواحد وحتى اللوحات متعددة الطبقات، وبأقصى أبعاد تبلغ ٥٠٠ مم × ٥٠٠ مم. وتتيح لنا قدرات تركيب مصفوفة الكرات (BGA) دعم كلا النوعين القياسي والميكروي من مصفوفات الكرات، مع أقل مسافة بين الدبابيس تبلغ ٠٫٣ مم، وأصغر قطر ممكن للكرة يبلغ ٠٫١٥ مم.

-الجزء الثالث ما الأنواع الشائعة لمكوناتك من نوع BGA؟

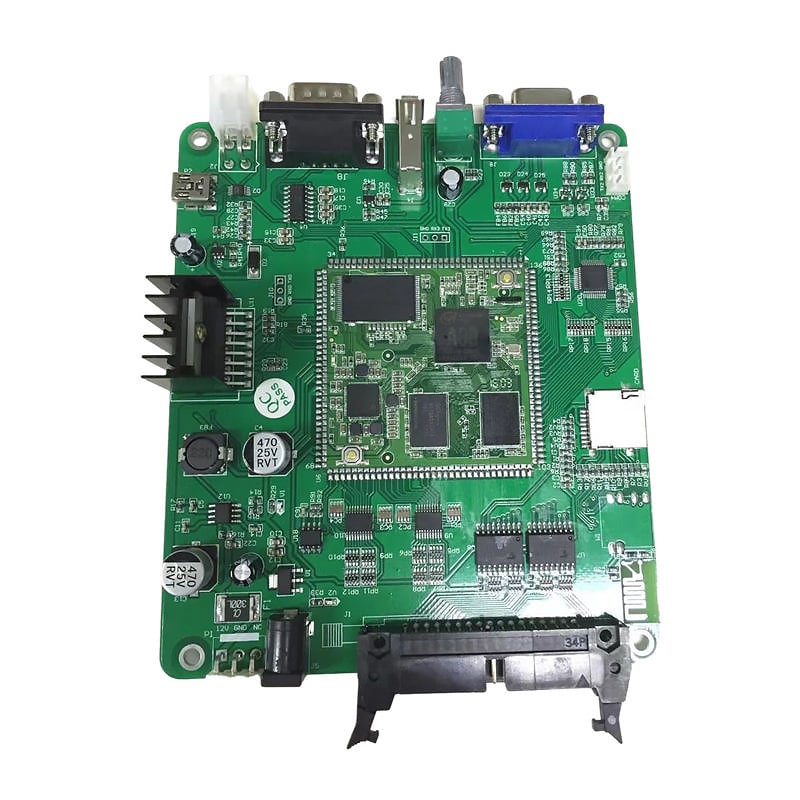

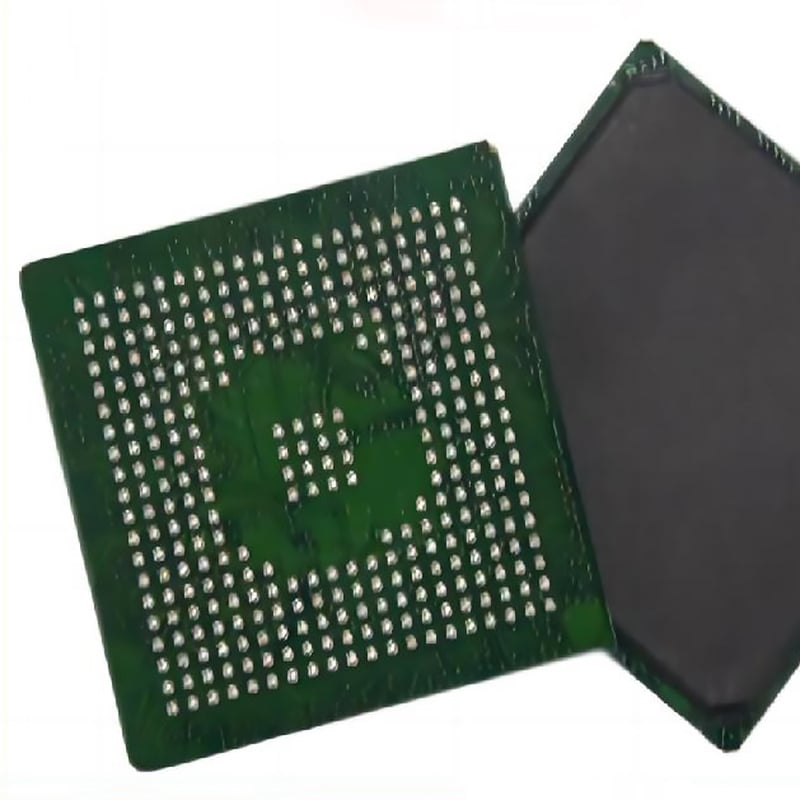

زيون: تشمل أنواع مكونات مصفوفة الكرات (BGA) الشائعة لدينا CBGA (مصفوفة الكرات السيراميكية)، وPBGA (مصفوفة الكرات البلاستيكية)، وTBGA (مصفوفة الكرات المُتتبِّعة).

السؤال ٤: ما هي سعة الإنتاج لديك؟

زيون: لدينا ٧ خطوط إنتاج أوتوماتيكية كاملة لتجميع المكونات السطحية (SMT)، وقدرتها اليومية تبلغ ٦٠ مليون نقطة، ما يدعم طلبات العملاء الكبيرة الحجم.

Q5. ما هو البُعد القياسي بين كريات اللحام في مكوناتك من نوع BGA؟

زيون: تتراوح المسافة القياسية بين كرات اللحام في مكونات مصفوفة الكرات (BGA) الخاصة بنا بين ٠٫٥ مم و١٫٠ مم، لكنها قد تنخفض إلى ٠٫٣ مم.
