لماذا تستمر مكثفات MLCC الخاصة بك في التعطل بعد فصلها عن اللوحة؟

لماذا تستمر مكثفات MLCC الخاصة بك في التعطل بعد فصلها عن اللوحة؟

قاعدة خلوص القطع على شكل حرف V التي لم يفرضها أحد

أشار السجل الفاشل إلى "قصر دوري". كان العميل مهذبًا في تعامله مع الأمر، مما زاد الطين بلة. كانت دفعة من لوحات التحكم قيد التشغيل التجريبي، ثم بدأت تظهر بها أخطاء عشوائية في خط الإنتاج - أنظمة مختلفة، أيام مختلفة، دون وجود نمط محدد يمكن لأحد اكتشافه.

فككنا إحدى لوحات التحكم المتوقفة عن العمل. تحت المجهر، لم نجد شيئًا. تحت الأشعة السينية، لم نلحظ أي شيء على الإطلاق. استلزم الأمر فحصًا صوتيًا للعثور عليها: مكثف السيراميك كانت مكثفة MLCC من طراز 0805، مثبتة على بعد 2 مليمتر من حافة اللوحة، متصدعة بشكل نظيف مع جسمها، موازية لخط التوقف. لم يكن الشق مرئيًا من الخارج. كان هذا عيبًا تقليديًا. كسر مرن وكان ذلك يسمح للأقطاب الكهربائية الداخلية بالتلامس مع بعضها البعض بشكل متقطع.

كان السبب في بيانات التصميم، وليس في خط التجميع. كان المكثف على بعد أقل من 1 مم من V-CUT  خط النتيجة. عندما تم تقسيم اللوحة، امتد التوتر والقلق المصاحبان للانثناء بشكل مستقيم مع المكون.

ما يحدث فعلاً عند كسر القطع على شكل حرف V

يُعدّ خط القطع على شكل حرف V نقطة ضعف مقصودة. يقوم المصنّع بقطع أخدود على شكل حرف V - بعمق يُعادل عادةً ثلث سُمك اللوحة، من كلا الجانبين - ويُشير هذا الخط إلى سهولة كسر اللوحة عند فصلها. إنها طريقة رخيصة وسريعة، وهي الخيار الافتراضي للوحات المستطيلة الشكل. التلبيس  النهج المتبع في الصناعة.

لكن ما تتجاهله الإعلانات والتسويق هو أن كسر القطع على شكل حرف V هو كسر مُتحكم فيه. فعند ثني اللوح، يتركز الضغط عند طرف القطع على شكل حرف V، وينتشر الكسر على طول خط القطع. هذا هو السلوك المقصود. أما الجزء غير المقصود فهو ما يحدث بعد ذلك - فالضغط لا يتوقف عند حافة اللوح. بل ينتشر عزم الانحناء إلى الخارج من القطع، عبر... وصلات اللحام  وإلى أي شيء متصل بالسطح ضمن نطاق محدد من الخط.

إذا كان هذا "الشيء" عبارة عن مقاوم، فقد يحدث انشقاق في وصلة اللحام - وهو أمر ملحوظ، ويمكن إصلاحه، ولكنه مزعج. أما إذا كان... مكثف خزفي متعدد الطبقات ، ستحصل على لعبة فيديو مختلفة تمامًا.

لماذا تخسر شركات اليانصيب متعددة الجنسيات هذه اللعبة تحديداً؟

تُعدّ المكثفات الخزفية من أكثر المكونات عرضةً للانحناء الميكانيكي في المجموعة بأكملها، والسبب في ذلك يعود إلى طبيعة المنتج: فالعازل عبارة عن خزفي مُنهّى. الخزف لا ينثني، ولا يتشقق، ولا يتلف - بل ينكسر. عندما جسم MLCC  عندما ينحني اللوح متجاوزًا حدود مرونته، يبدأ الشق من حافة جانب اللوح ويمتد بشكل قطري لأعلى مع كومة الأقطاب الكهربائية الداخلية، ملتصقًا بخط أقصى إجهاد قص.

ويتفاقم الضرر بسبب الهيكل الداخلي للمكثف تتكون الدائرة من طبقات دوارة من أقطاب كهربائية خزفية وفولاذية، ربما تصل إلى 100 طبقة في مكون X7R شائع. لا يتطلب حدوث كسر في المكون أن يقسمه إلى نصفين ليتعطل، بل يكفي أن تتحرك طبقة واحدة من الأقطاب الكهربائية مسافة كافية لتلامس الطبقة المجاورة. يحدث هذا العطل بشكل دوري، ويتأثر بدرجة الحرارة والرنين ومرونة اللوحة. يبدو المكون سليمًا ظاهريًا، وتؤكد بياناته الفنية جودته العالية، لكن الدائرة الكهربائية تختلف.

وتتسم كسور المكثفات متعددة الطبقات (MLCC) بنوع خاص من الخبث: فهي شبه غير قابلة للكشف. يكون الشق داخليًا، والعبوة مصبوبة أو مغلقة فوقه، وغالبًا ما تفشل طرق التقييم التقليدية - مثل الفحص البصري الآلي (AOI) والأشعة السينية - في رصدها. لا يمكن رصد الشق بشكل موثوق إلا باستخدام الصوتي الماسح  (CSAM) أو مقطع عرضي حذر، ولهذا السبب فإنهم يمرون عبر الإنتاج ويظهرون كإخفاقات في المنطقة بعد أشهر.

أرقام التخليص الجمركي، وأسباب اختلافها

السؤال الأساسي بسيط: ما هو الحد الأدنى المقبول؟ إجابات القطاع غير متسقة، مما يدل على كيفية التعامل مع هذا النمط الفاشل.

ـ تُشير بعض مصانع الألواح إلى أن الحد الأدنى للمسافة بين المكونات والقطع على شكل حرف V هو 0.5 مم

ـ الوحدة IPC  ويحتاج معظم المصنّعين إلى المشورة 1.0 مم  من منشأة الأخدود على شكل حرف V إلى أقرب جسم نحاسي أو عنصر

ـ وتشير العديد من الإحالات الأكثر تحفظاً - بما في ذلك عدد من مقدمي خدمات الطوارئ الطبية ذوي الخلفيات غير السارة في المنطقة - إلى من 1.27 مم إلى 2.0 مم وبعضها يصل إلى مستويات عالية 5mm  للمكثفات الخزفية على وجه التحديد

لا يُعدّ التفاوت بين 0.5 مم و5 مم مؤشرًا على وجود تعقيد، بل هو الفرق بين "عدم إعاقة المكون لجهاز التسجيل ماديًا" و"تحمّل الجزء لضغط الكسر". يُلبي خلوص 0.5 مم المعيار الأول، لكنه لا يُؤثر تقريبًا على الثاني. لا يُناسب مجال إجهاد الانحناء حول القطع على شكل حرف V حاجزًا بنصف مليمتر، إذ ينتشر بعيدًا عنه، وتعتمد منطقة التلف الفعلية على سُمك اللوح، ونوع المادة، وعمق اللعب، وكيفية إجراء الكسر.

إن التنظيم المعقول الذي اعتمدت عليه، بعد رؤية الكثير من المكثفات المتشققة: يجب إبقاء المكثفات متعددة الطبقات الخزفية (MLCCs) ومكونات السيراميك الأخرى على بعد 2 مم على الأقل من أي نوع من خطوط القطع على شكل حرف V. وتعامل مع أي شيء أقرب من 1 مم على أنه مشكلة تنتظر يوم الإنتاج.

لماذا يسهل الوقوع في هذا الخطأ بسبب الاحتفال غير الصحيح؟

فيما يلي الجزء الذي يجعل هذه المشكلة ضارة حقًا بالاتصال الفعال: بحلول الوقت الذي يتم فيه إعداد اللوحات ويظهر العطل، يمكن أن تشير 3 أحداث مختلفة إلى بعضها البعض.

الوحدة مُنتج لوحات الدوائر المطبوعة  قم بقطع الأخدود على شكل حرف V بدقة وفقًا للمواصفات. عند تركيب المنزل، ضع العناصر في المكان المحدد في دليل جيربر. مصمم  قام أحدٌ بتوجيه الإشارة مع وضع المكثف بجوار خط النتيجة مباشرةً، حيث لم يُشر أي شيء في قواعد التصميم الخاصة بهم إلى ذلك. لم يخالف أحدٌ أي توجيه. ببساطة، لم تكن القواعد هي القاعدة المهمة - وذلك بسبب... الخلوص بين المكون والحافة  لا يُعدّ هذا فحصًا قياسيًا لقواعد التصميم. ولا تقيس معظم أجهزة التصميم بمساعدة الحاسوب (CAD) أيضًا نطاق خط تصنيف اللوحة؛ إذ تتم عملية تقسيم اللوحة عادةً بعد الانتهاء من التنسيق، في إجراء منفصل، وغالبًا ما يقوم بها شخص مختلف.

هذا هو الفراغ الهيكلي. يضع مهندس التصميم الأجزاء على حافة لوحة افتراضية. ثم يضيف مهندس التجميع القطع على شكل حرف V لاحقًا. لا يرى أي منهما الصورة النهائية. الشق موجود في التصميم، وليس مُصنّعًا.

ما الذي يمنع ذلك فعلاً؟

الخيارات مفهومة، وغير مكلفة، ولكنها قليلة الاستخدام بشكل مثير للغضب:

قم بتطبيق منطقة ممنوع الدخول في التصميم، وليس فقط في رسم اللوحة.  حدد منطقة خالية من المكونات  اترك مسافة لا تقل عن 2 مم حول كل خط فاصل قبل البدء بالتصميم. إذا كانت أداة التصميم الإلكتروني لديك تدعم قواعد التصميم، فقم بتضمينها - المسافة من سطح القطعة إلى حافة اللوحة. إذا لم تكن تدعمها، فهي بند في قائمة التحقق في كل تقييم للتصميم. يتم تسجيل هذه المسافة في قسم التقييم؛ أما في قسم قواعد التصميم، فيُفترض تسجيلها ولكن عادةً لا يتم ذلك.

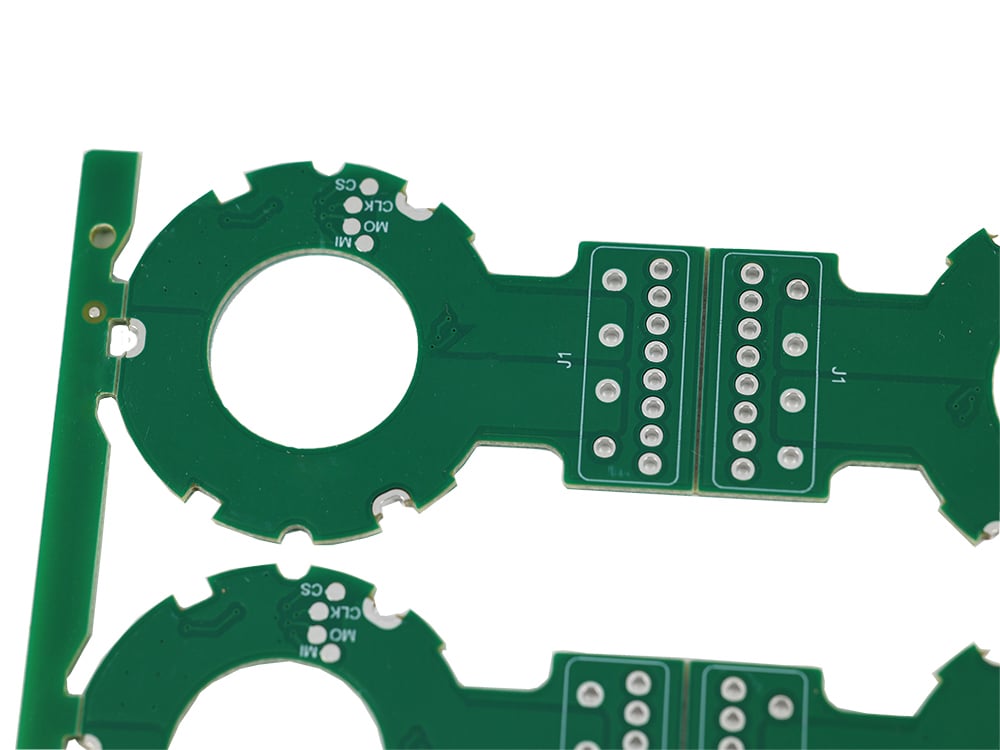

اختر أسلوب التقسيم عن قصد.  أداة القطع على شكل حرف V ليست مناسبة للألواح التي تحتوي على أجزاء حساسة بالقرب من الحواف. انقسام جهاز التوجيه  (توجيه علامات التبويب باستخدام الكمبيوتر) لدغات الفئران  أو شكل جانبي موجه) يخلق إجهاد انثناء أقل بكثير، لأن اللوحة لا تنحني - بل يتم تقليلها. تراكم الليزر  أو إرسال الليزر  يُعدّ هذا خيارًا آخر، خاصةً للركائز الرقيقة أو القابلة للكسر. صحيح أن فرق السعر حقيقي، إلا أنه ضئيل مقارنةً بفحص الأعطال الميدانية.

إذا كان القطع على شكل حرف V أمراً لا مفر منه، فقم بتأمين الأجزاء المعرضة للخطر . مكان قضبان وهمية  أو استخدم ألسنة تثبيت إضافية لامتصاص الضغط قبل وصوله إلى منطقة العنصر. وجّه خط القطع بعيدًا عن مناطق تواجد السيراميك بكثافة عالية. بالنسبة للوحات التي تتطلب وضع مكثفات السيراميك متعددة الطبقات (MLCCs) بالقرب من الجانب، فكّر في استخدام مادة لاصقة مرنة أسفل المكون أو مقاومة متسلسلة - مع العلم أن إصلاح التصميم عادةً ما يكون أقل تكلفة.

اختبر ذلك في مرحلة النموذج، في أقرب وقت ممكن.  قم بتقسيم لوحة الدوائر المطبوعة وفقًا لطريقة التصنيع، ثم قم بفحصها باستخدام المجهر الصوتي أو على الأقل 500 دورة حرارية. إذا انقسمت مكثفات MLCC، ستكتشف ذلك عند وجود خمس لوحات فقط، وليس خمسة آلاف. يكشف هذا الفحص الشامل عن فئة كاملة من العيوب - وهو فحص نادر الاستخدام.

لائحة التخطيط التي تمول نفسها

تتطابق حسابات التكلفة هنا مع كل مشكلة أخرى يمكن تجنبها في هذا السوق. تحريك مكثف مسافة 1.5 مليمتر لا يكلف شيئًا في مرحلة التصميم - فبرنامج التوجيه لا يحاسب على أساس المليمتر. اكتشاف الخلل في النموذج الأولي يتطلب بضع ساعات من المسح الصوتي. اكتشافه في مرحلة التصنيع يكلف توقف خط الإنتاج، وفرض الحجر الصحي، وتحليلًا فاشلًا يستمر لأسابيع. اكتشافه في الميدان يُعرّض شراكة المستهلك للخطر.

السياسة واضحة بما يكفي لكتابتها على ورقة لاصقة: لا يُسمح بوجود أي مكون خزفي ضمن مسافة 2 مم من خط القطع على شكل حرف V قم بتطبيقه في التصميم، وتحقق منه في التقييم، وتأكد من صحته على اللوحة الأولى. ستشكرك مكثفات السيراميك متعددة الطبقات (MLCCs) بالتأكيد - بهدوء، من داخل أجسامها الخزفية السليمة، حيث لم تتح الفرصة للكسر أن يبدأ.
