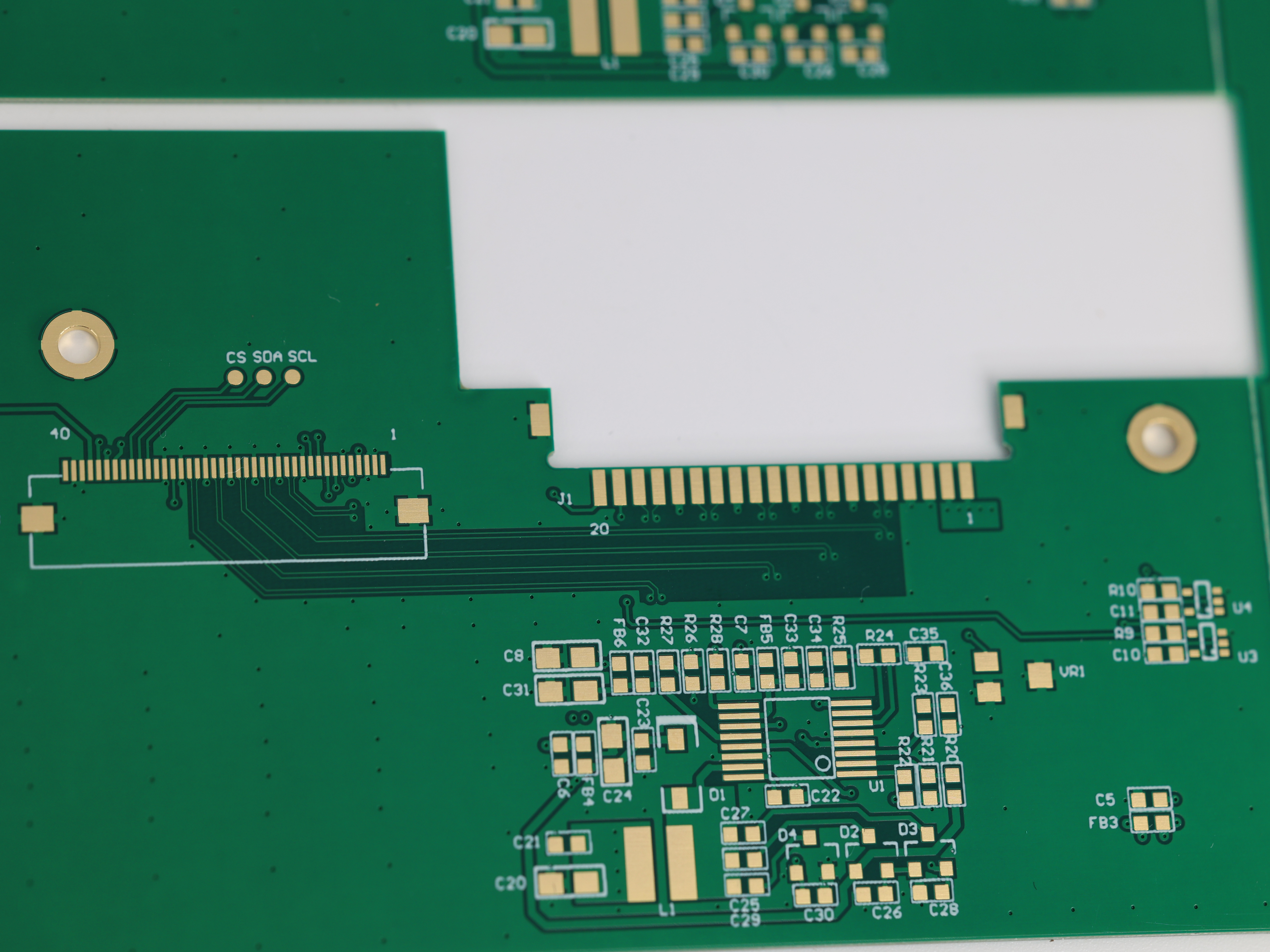

La tendance actuelle vers des dispositifs électroniques miniaturisés et haute performance exige des approches logicielles d’agencement de cartes de circuits imprimés (PCB) permettant de gagner de l’espace, bien supérieures à ce que peut offrir la technologie moderne standard de montage en surface (SMT). C’est ici qu’interviennent les composants intégrés dans la carte mère. La conception avec des composants intégrés consiste à incorporer, au sein des couches internes d’une carte mère imprimée, des résistances, des condensateurs, des inductances, voire des circuits intégrés (CI) actifs et des puces (dies), plutôt que de les placer à sa surface. Cette approche réduit non seulement l’encombrement physique de la carte, mais transforme fondamentalement la manière dont les concepteurs abordent l’intégrité des signaux, la gestion thermique et les conceptions d’interconnexions haute densité (HDI).
Les composants passifs montés, tels que les résistances et les condensateurs, peuvent être considérés comme des éléments en couche mince ou des structures planes intégrées dans la pile de la carte de circuit imprimé (PCB), remplaçant ainsi des composants SMD distincts. Par exemple, au lieu de placer de nombreux résistors ou condensateurs de découplage en surface, ces composants sont directement fabriqués entre les couches de cuivre à l’aide de films spécialisés résistants ou diélectriques (tels qu’OhmegaPly ou FaradFlex). Cette intégration réduit considérablement à la fois les effets parasytes et la complexité d’assemblage. Des inductances montées ainsi que des puces de silicium nues (technologie de puces intégrées) peuvent également être placées dans les cavités internes, permettant des conceptions nécessitant une forte densité de puissance, un débit de données signal plus élevé et une réduction des interférences électromagnétiques (EMI) ou de la capacité parasite.
Un fabricant leader de trackers de condition physique souhaitait une carte de commande plus fine et plus légère, capable d’accueillir une batterie plus grande ainsi qu’un nombre accru de capteurs. En intégrant des réseaux de résistances et des condensateurs planaires enfouis dans les couches internes (à l’aide de feuilles d’aluminium résistives en couche mince et de composants capacitifs FaradFlex conçus pour l’aéronautique), la stabilité du signal s’est améliorée, la surface occupée sur la carte a diminué de 40 % et un espace a pu être libéré pour une batterie plus grande — le tout sans augmenter l’encombrement global de la carte. L’efficacité EMI/EMC s’est par ailleurs renforcée grâce à une découplage localisé du réseau de distribution d’alimentation (PDN). Cette réussite illustre parfaitement comment les composants enfouis directement dans les cartes de circuits imprimés (PCB) transforment les dispositifs électroniques miniaturisés.
Pourquoi cette stratégie est-elle révolutionnaire ? Avec le développement rapide d’appareils électroniques à haute vitesse, à encombrement réduit et multicouches, les composants intégrés directement dans les cartes permettent aux concepteurs de comprendre une densité de transfert inégalée, d’optimiser la stratification des cartes de circuits imprimés (PCB), de réduire les parasites électriques, et de garantir l’intégrité durable des signaux, même lorsque les éléments des dispositifs se rétrécissent. Ces composants intégrés constituent l’élément déclencheur pour des interconnexions véritablement haute densité (HDI), des conceptions avancées de systèmes dans un boîtier (SiP) et l’avenir des PCB fonctionnels et à haute fréquence.
Les cartes de circuits imprimés modernes avec composants intégrés peuvent être divisées en deux catégories essentielles : les composants actifs intégrés, qui traitent et contrôlent les signaux électriques, et les composants passifs, qui assurent la mise en forme des signaux, le filtrage et le stockage d’énergie. Chacune de ces deux catégories offre des options distinctes de gain d’espace, mais leur intégration, leurs fonctions et leur impact sur le comportement des circuits se distinguent nettement.
Les composants actifs nécessitent une alimentation énergétique externe (généralement en courant continu) pour gérer, commuter ou amplifier des signaux électriques.
Cas d’outils actifs intégrés :
Transistors — discrets ou intégrés dans des circuits, permettant la logique, la commutation ou l’amplification.
Circuits intégrés (CI) installés — microcontrôleurs, FPGA ou puces mémoire directement montés dans des cavités de cartes de circuits imprimés (PCB).
Diodes installées — destinées à la rectification, au réglage ou à l’orientation des signaux.
Chemins de signal plus courts : le positionnement rapproché des éléments de commande par rapport aux broches d’entrée/sortie réduit les effets liés aux lignes de transmission et aux décalages d’horloge.
Parasites réduits : l’absence de structures à broches ou de procédés volumineux diminue l’inductance et la capacité parasites, améliorant ainsi la stabilité des signaux.
Efficacité améliorée contre les interférences électromagnétiques (EMI) : surface de boucle minimisée et immunité mieux maîtrisée.
Beaucoup plus d’espace disponible sur la carte pour le routage HDI — élimination des obstacles du côté composants.
Les composants passifs intégrés ne nécessitent pas d’alimentation externe pour fonctionner. Ils permettent de réaliser des fonctions telles que le découplage, le filtrage, la pré-biasing et l’établissement de constantes de temps.
Résistances intégrées — couches minces résistantes (par ex. OhmegaPly, Ticer) développées pour les fonctions de charge/terminaison et de pull-up/pull-down.
Condensateurs intégrés — utilisation de capacité planaire avec des produits tels que FaradFlex ou NanoLam entre plans de cuivre, fréquemment destinée au découplage du réseau de distribution d’alimentation (PDN).
Inductances intégrées — pistes en cuivre en spirale ou en méandre situées dans les couches internes, spécifiquement conçues pour le filtrage de signaux dans les conceptions RF ou d’alimentation.
L’intégration d’éléments de fabrication PCB directement dans les cartes électroniques apporte une valeur transformationnelle aux cartes de circuits modernes, dans les domaines grand public, médical, automobile et industriel. Examinons les 7 avantages exceptionnels et les domaines où chacun excelle :
La décision de passer à une fabrication de cartes de circuits imprimés (PCB) ou à un assemblage de PCB avec composants intégrés est motivée par la quête impitoyable d’électroniques plus petites, plus rapides et plus fiables dans les domaines d’application suivants :
Appareils numériques portables : traceurs de condition physique, montres intelligentes, badges scientifiques.
Articles pour client : écouteurs sans fil d’origine, stylos intelligents, téléphones rétractables.
Outils numériques automobiles : cartes de surveillance de l’alimentation, composants ADAS, systèmes de surveillance des batteries où l’inductance de boucle et le transfert thermique sont essentiels.
Systèmes industriels : robots, rails d’alimentation, cartes de conversion point-de-charge.
Infrastructure sans fil : où la maîtrise de l’immunité et le découplage étendu améliorent considérablement l’intégrité du signal (SI) et la compatibilité électromagnétique (EMC).
Appareils réseau : routeurs, serveurs, nœuds périphériques IoT avec débits de données requis (40 à 100+ Gbps).
Protection des modèles IP : protéger les câblages électriques essentiels en intégrant des puces, empêchant ainsi la conception inverse.
Fabrications à faible volume et délais courts : systèmes de capteurs scientifiques ou aérospatiaux avec exigences personnalisées en matière de réseau de distribution d’alimentation (PDN).
L’insertion n’est pas une procédure universelle. La pile technologique moderne dépend du type de composant, des exigences de la carte et des capacités de fabrication.
Résistances à couche mince / épaisse : Des matériaux tels qu’OhmegaPly ou Ticer sont laminés et gravés de manière spécifique pour obtenir des résistances à couche mince haute précision. Les encres à couche épaisse sont appliquées par sérigraphie afin d’assurer un courant plus élevé et une robustesse accrue.
Condensateurs planaires : Des feuilles diélectriques (p. ex. FaradFlex, MEGTRON de Panasonic) placées entre des plans de cuivre permettent une découplage distribué à faible ESR — idéal pour les réseaux de distribution d’alimentation haute vitesse.
Inductances montées en spirale ou en méandre : Des pistes de cuivre découpées au laser dans les couches de noyau ou de préimprégné, destinées aux filtres RF et aux plans d’alimentation.
Composants nus (die) montés : Puces de silicium nues installées dans des cavités de la carte de circuits imprimés, interconnectées par liaison filaire ou par technologie flip-chip, puis encapsulées et lissées.
Système-en-emballage (SiP) avec composants actifs et passifs montés : modules complexes (par exemple, SoC Bluetooth) comportant plusieurs puces nues et composants RC intégrés dans des empilements HDI ultrafins.
Technologies pertinentes dans l’empilement :
La carie attaque les cartes de circuits imprimés et les puces enfouies
Vias borgnes ou enterrés, microvias pour accéder à
Lamination consécutive pour multicouches complexes
Cuivre recouvrant le produit (RCC), diélectriques ABF pour pas ultrafin
Les condensateurs, résistances et, occasionnellement, les inductances intégrés dans l’empilement d’une carte de circuits imprimés exigent de nouvelles approches en matière de conception, de choix des composants et d’ingénierie pour la fabrication. Prenez en compte ces stratégies idéales essentielles :
En particulier ceux fabriqués à partir de produits en couches minces (par exemple, OhmegaPly) ou d’encres en couches épaisses, présentent des résistances de fabrication pouvant être plus serrées ou plus lâches que celles de composants SMD équivalents. Les facteurs influençant cela comprennent :
Précision de la gravure ou de la découpe au laser
Circulation de l’encre en couche épaisse ou en couche mince
Désalignement des couches (lorsque le motif d’une couche est décalé par rapport à celui d’une autre couche, généralement dans une plage de 25 à 50 micromètres).
Contraction ou expansion du diélectrique durant le laminage.
Choisir le type de carte PCB approprié avec composants intégrés pour votre application implique de bien comprendre à la fois les performances requises et la faisabilité de fabrication.
Alternative produit : Utilisez des produits à haute stabilité, faible constante diélectrique (Dk) et faibles pertes, tels que FaradFlex ou Panasonic Megtron, pour les couches à capacité intégrée.
Emplacement : Condensateurs planaires installés directement sous les circuits intégrés haute vitesse pour une découplage optimal et un réseau de distribution d’alimentation ordonné.
Capacité précisément maîtrisée : Modifier la densité du diélectrique et la position des plaques afin de « régler » la capacité intrinsèque, améliorant ainsi l’efficacité du réseau de distribution d’alimentation (PDN) et réduisant les interférences électromagnétiques (EMI).
Tension et fiabilité : Déterminer la tension de fonctionnement optimale ainsi que le facteur de perte (Df) afin d’assurer la fiabilité dans des applications variables.
Mettre en œuvre une méthode de découplage multicouche et distribuée.
Condensateurs intégrés dans la surface situés sous ou à proximité des empreintes BGA.
Utiliser plusieurs plans de capacité distribuée afin de réduire l’impédance du réseau de distribution d’alimentation (PDN) sur une large gamme de fréquences allant jusqu’à plusieurs gigahertz.
Exploiter la capacité cachée pour atténuer le bruit haute fréquence et éviter les chutes de tension lors des commutations rapides.
La conception de cartes PCB miniaturisées avec technologie de composants embarqués exige une approche rigoureuse en matière de stratification, de conception et de faisabilité industrielle (DFM).
Option produit : Choisir des matériaux à faible constante diélectrique (Dk) et à faible facteur de dissipation (Df) (p. ex. Panasonic Megtron, Isola I-Speed, Rogers) pour une résistance fiable et une EMI maîtrisée — une exigence essentielle pour les signaux RF et haute vitesse.
Préparation de la stratification du PCB : Des empilements bien équilibrés minimisent la déformation ; positionner les couches de fenêtres techniques pour les composants passifs et maintenir les plans de masse/référence à proximité des couches de signal afin d’assurer un chemin de retour optimal.
Contrôle de l’impédance : Déterminer l’impédance des lignes microbande ou stripline en intégrant les composants passifs. L’épaisseur du cuivre, la densité du diélectrique et les zones riches en résine autour des composants passifs influencent les caractéristiques des lignes de transmission.
Chemins thermiques : Utiliser des options thermiques et des plans de cuivre autour des composants embarqués pour améliorer la dissipation thermique (notamment pour les résistances de puissance ou les plans à fort courant).
Vérifications DRC/DFM : Consulter le fabricant de PCB concernant ses règles de procédure — dimensions minimales des résistances/inductances, distances d’isolement, espacements par rapport aux fonctions adjacentes et tolérances d’alignement des motifs.
Éléments d’évaluation AOI/X-ray/ICT : Préparer l’inspection des composants passifs ou actifs intégrés à l’aide de rayons X ou de plaques d’inspection intégrées afin de détecter les défauts précoces avant l’assemblage.
Le procédé d’intégration repose sur une conception technique avancée et une fabrication de haute précision. Voici une description étape par étape :
Composants passifs : Utiliser un matériau diélectrique ou une feuille anti-adhérente, puis recourir à la photolithographie ou à l’imagerie laser directe (LDI) pour définir les formes.
Composants actifs : Positionner des puces nues dans des cavités ou des poches percées préalablement réalisées dans le substrat, puis effectuer les interconnexions via des câbles ou des plots.
Examinons étape par étape le processus central de fabrication des cartes électroniques à composants intégrés.
Élaboration de la pile stratifiée : définir les couches destinées aux composants actifs/passifs intégrés, y compris la conception des fenêtres/cavités pour les puces.
Dépôt résistif/diélectrique : utilisation de matériaux (par exemple OhmegaPly, Ticer, FaradFlex) par laminage ou sérigraphie.
Gravure et gravure chimique : formation des composants passifs à l’aide d’un système de direct imaging laser (LDI), de photolithographie ou d’ablation laser, afin d’atteindre une grande précision.
Usinage/fraisage de cavités : Pour les passes intégrées ou les inducteurs, le fraisage CNC ou le guidage laser crée des logements spécifiques.
Positionnement simplifié des composants et accessoires : Placer le die à l’aide d’un système de prise-et-place, le fixer avec une colle époxy conductrice ou par soudure, et, pour les circuits intégrés (IC), ajouter des liaisons filaires (wirebonding) ou des plots (bump).
Lamination séquentielle : Laminer entièrement les empilements en garantissant un positionnement précis (registration). Chaque cycle peut intégrer davantage de fonctionnalités, telles que des microvia ou des via enterrés pour les circuits HDI.
Aplanissement et préparation de surface : Remplir les cavités de résine et les polir pour obtenir une surface lisse, prête pour une nouvelle étape de lamination.
Création des via et des microvia : Percement de microvia et de via aveugles/enterrés par forage ou usinage laser, adapté aux composants à pas fin.
Traitement final de la couche superficielle : Intégration des circuits de la couche supérieure, du masque de soudure et du marquage.
Inspection et évaluation : Utiliser l’inspection optique automatisée (AOI), les sondes volantes, les rayons X ‐et, dans de nombreux cas, le test électrique à points de contact (ICT), car l’accès électrique direct et l’examen visuel sont limités pour les caractéristiques intégrées.
Conformité UL/IPC : Certifier les cartes selon les normes IPC-6012/IPC-7092 pour les composants passifs, effectuer intégralement les vérifications DRC/DFM et fournir des preuves traçables.
L’évolution continue des technologies de cartes de circuits imprimés contraint les concepteurs et les équipes produits à choisir entre la technologie standard SMT (montage en surface) et les composants intégrés de nouvelle génération dans les PCB. Chaque approche possède son propre domaine d’application, notamment à mesure que la densité des dispositifs augmente ; toutefois, leurs compromis en matière de détails de conception, de coûts, de fabricabilité et de performances électriques doivent être soigneusement évalués.
Avantages de la technologie SMT :
Simplicité et universalité : La technologie SMT est largement prise en charge par les fabricants de PCB et les lignes d’assemblage à travers le monde.
Facilité de réparation et de reprise : Les joints de soudure et les composants peuvent être facilement inspectés, remplacés ou soumis à un nouveau cycle de refusion.
Prototypage rapide et mise en service : Délai réduit pour atteindre le marché avec des nomenclatures de base (BOM) et des cartes de développement.
Écosystème étendu : Vaste gamme de composants passifs, actifs et complexes disponibles sur le marché.
Aspects négatifs des composants montés en surface (SMT) :
Prise en compte de l’assemblage de cartes : les résistances, condensateurs et inductances CMS occupent une surface utile, réduisant les alternatives conformes aux directives de conception de cartes à haute densité d’interconnexion (HDI) et à gain d’espace.
Épaisseur de routage limitée : les composants CMS volumineux restreignent le routage des pistes et le positionnement des vias.
Parasites accrus : l’inductance parasite des plombages et la capacité parasite des pastilles peuvent dégrader les performances à haute fréquence ou en radiofréquence (RF).
Risques pour la fiabilité : les joints de soudure sont sujets à la fatigue, à la résonance et aux différences de coefficient de dilatation thermique (CTE).
Avantages des aspects intégrés dans la conception de cartes de circuits imprimés (PCB) :
Économies maximales d’espace : l’intégration interne des composants passifs et actifs libère de la surface pour des couches supplémentaires, des fonctionnalités HDI ou des solutions thermiques.
Stabilité accrue : l’élimination des joints CMS supprime une source majeure de défaillance, améliorant ainsi la durabilité du dispositif et son intégrité dans les applications critiques.
Supériorité du signal et de la sincérité : Les condensateurs assurent une découplage distribué avec une inductance parasite limitée, adapté à la réduction du bruit dans les réseaux de distribution d’alimentation (PDN).
Amélioration de l’épaisseur de puissance : Les résistances et les inductances maximisent la surface technique et les procédés existants, réduisant ainsi les pertes de tension et l’auto-échauffage.
Sécurité et protection IP : Les puces et composants passifs enterrés sont plus difficiles à analyser ou à altérer par contrefaçon.
Inconvénients des composants montés :
Complexité accrue de la production : Des étapes successives de stratification, un alignement précis et des procédés de gravure augmentent le temps et les coûts de fabrication des cartes.
Réparation ou modification difficile : Une fois intégrés, les composants ne sont pas accessibles aux opérations classiques de reprise ou de réparation locale.
Difficultés de retour et d’inspection : Les défauts peuvent être plus complexes à détecter et à traiter, nécessitant généralement des méthodes avancées telles que l’inspection optique automatisée (AOI), la radiographie X ou des tests électriques spécialisés.
Compatibilité produit : Le choix de laminés appropriés (avec une constante diélectrique Dk et une tangente de perte Df réduites, un coefficient de température de résistance TCR, etc.) est nettement plus critique, notamment pour les cartes de circuits imprimés (PCB) à haute fréquence ou à très haut débit intégrant facilement des composants.
Une foire aux questions utile aide vos clients à mieux comprendre la conception de cartes de circuits imprimés (PCB) intégrant des composants embarqués — un défi technique bien établi. Voici les réponses aux problèmes de conception, de technologie et de fabrication les plus fréquemment rencontrés.
Q1 : Quels sont les composants et les passifs embarqués dans une carte de circuits imprimés (PCB) ?
R : Les composants embarqués sont des dispositifs électroniques (passifs ou actifs) intégrés au sein des couches internes d’une carte de circuits imprimés (PCB), plutôt que montés en surface. Les composants passifs comprennent le plus souvent des résistances, des condensateurs et, fréquemment, des inductances ; ils sont généralement réalisés par des procédés de structuration spécifiques tels que OhmegaPly, des barrières Ticer ou des films à capacité planaire intégrés dans la pile de laminés.
Q2 : À quel moment dois-je choisir des composants embarqués plutôt que des composants montés en surface (SMT) ?
A : Sélectionnez les éléments intégrés lorsque votre conception exige une densité d’acheminement élevée, une miniaturisation, des comportements améliorés en matière d’EMI/CEM, des normes de fiabilité plus strictes ou un découplage PDN nettement supérieur. Ils sont particulièrement utiles dans les dispositifs électroniques HDI, RF, puissance, portables, cliniques et aérospatiaux — là où chaque millimètre carré compte.
Q3 : Comment les composants passifs réduisent-ils précisément les parasites et améliorent-ils l’intégrité du signal ?
A : Les résistances et condensateurs montés offrent de meilleures performances réelles dans les circuits de signal et d’alimentation, en réduisant l’inductance/la capacité parasite (ESL, ESR) ainsi que les effets de ligne de transmission. Par exemple, les condensateurs planaires intégrés assurent un découplage à très faible impédance sur une surface étendue, garantissant des rails d’alimentation stables et une réduction des bruits transitoires.
Q4 : Quels laminés (Dk/Df) conviennent le mieux aux composants intégrés ?
A : Les meilleurs produits sont ceux dont la constante diélectrique (Dk) est bien maîtrisée et dont l’aspect de dissipation (Df) est réduit, tels que les matériaux Panasonic Megtron, Isola I-Speed/FR408HR et les substrats à base de PTFE destinés aux applications RF. Ils garantissent un fonctionnement sûr et fiable tant pour les résistances intégrées que pour les condensateurs intégrés, quelles que soient les variations de procédure et de température.
Q5 : Comment calculer précisément la dimension d’une résistance intégrée sur mon circuit imprimé ?
A : Utilisez la géométrie et la résistance surfacique : [R = \frac] où ρ ρ est la résistivité ( ω · cm ou oh / carré), L est la longueur, W est la largeur et T est l’épaisseur. Ajustez ensuite ces valeurs, puis contactez votre fabricant pour obtenir les géométries et tolérances finales réalisables.
