ما معنى المخطط التخطيطي؟

الشكل التخطيطي هو مخطط دائرة كهربائية أو إلكترونية. وبعيدًا عن كونه مجرد رسم تخطيطي بسيط، فإنه يُعَد تمثيلًا رمزيًّا منظمًا يُظهر مكونات النظام وكيفية اتصالها ببعضها البعض. وعلى عكس التخطيط التصويري الذي يسعى إلى إظهار المظهر الفيزيائي والموقع المكاني للمكونات، يركّز الشكل التخطيطي على الوضوح والمنطق.

فكّر في الشكل التخطيطي على أنه خريطة لشبكة قطارات مدينة ما. فهذه الخريطة لا تُظهر التنوّع الجغرافي الدقيق بين المحطات (الأسلوب المادي)، بل تُبرز بدقة ترتيب المحطات والخطوط التي تربطها (الروابط الكهربائية). وفي الأجهزة الإلكترونية، يستخدم الشكل التخطيطي رموزًا قياسية (مثل خط متعرّج يمثّل المقاوم، أو خطين متوازيين يمثّلان المكثف) للدلالة على المكوّنات. أما الخطوط، أو ما يُسمّى «الشبكات» (Nets)، فهي تمثّل الأسلاك أو المسارات التي تصل بين هذه المكوّنات.

الوظيفة الأساسية للشكل التخطيطي هي التواصل والتحليل. وهي تتيح للمصمِّمين وفنيي الصيانة ما يلي:

فهم الوظيفة: افهم بدقة كيفية عمل الدائرة الكهربائية دون أن تشتت انتباهك الاستراتيجية الفيزيائية لمكوناتها.

استكشاف الأخطاء وإصلاحها: تتبع مسار تدفق الطاقة عمليًّا لتحديد المكان الذي قد وقعت فيه العطل.

التخطيط والإنشاء: العمل كدليل أساسي لإنشاء تنسيق لوحة الدوائر المطبوعة (PCB) المنشورة أو إنشاء دائرة على لوحة التجارب (Breadboard).

سجل: توفير سجل دائم للتصميم للاستخدام في الصيانة المستقبلية أو الترقيات أو التوافق مع متطلبات السوق.

وبشكل أساسي، يُعَدُّ الرسم التخطيطي (Schematic) لغة الأجهزة الرقمية — وهي تقنية دقيقة وعالمية لتمثيل المبدأ الكهربائي المجرد للدائرة كهربائيًّا بصريًّا.

ما مدى فعالية حمايتي؟ مقدمة إلى مقاومة الانتقال وكفاءة الحماية

في عالمٍ مُحمَّلٍ بالضوضاء الكهرومغناطيسية، يكتسب ضمان حماية إشارات داخلية للكابل التلفزيوني أو الغرفة أهميةً بالغة. ويُعرِّف هذان المفهومان الأساسيان هذه الحماية: مقاومة الانتقال (Zt) وفعالية الحماية (SE). وهما يجيبان عن السؤال: «ما مدى جودة درعي؟» لكن من زاويتيْ رؤية مختلفة نسبيًّا.

فعالية الحماية (SE) تُعَدُّ واحدةً من أكثر المعايير شيوعًا، وتُستخدَم عادةً لتقييم الأجهزة (مثل صندوق فولاذي يحتوي جهاز راديو). وهي تقيس مقدار إضعاف المجال المغناطيسي الخارجي أثناء اجتيازه الدرع. وتُعبَّر عنها بوحدة الديسيبل (dB)، حيث يدل ارتفاع قيمة SE على تحسُّن كبير في أداء الحماية. فعلى سبيل المثال، يقلِّل درعٌ تبلغ فعاليته ٤٠ ديسيبل شدة المجال الساقط عليه بمعامل قدره ١٠٠. وتأخذ فعالية الحماية (SE) في الاعتبار الانعكاسات عن سطح الدرع والامتصاص الناتج عن المادة المصنوع منها الدرع.

مقاومة الانتقال (Zt) من ناحية أخرى، تُعَد مقاومة الانتقال أكثر الإحصائيات فعاليةً لتقييم أجهزة التلفزيون الكابلية والمحولات. وهي تقيس مقدار الجهد الذي يظهر على الجزء الداخلي للدرع (المُقترن بالموصل الإشاري) مقابل كمية معينة من التيار المار على السطح الخارجي للدرع. ويمكن تخيُّل الدرع على أنه «أنبوب متسرب» للطاقة. وتقيِّم مقاومة الانتقال هذا التسرب. وهي قيمة تعتمد على التردد؛ إذ تكون Zt عند الترددات المنخفضة ببساطةً هي المقاومة المستمرة (DC) للدرع. ومع ازدياد التردد، تؤدي ظواهر معقَّدة مثل تسرب الفتحات وتأثير الجلد إلى ارتفاع قيمة Zt، ما يعني أن الدرع يصبح «أكثر تسربًا».

لماذا هذا مهم؟ يتميز الحارس «الرائع» بمقاومة انتقال منخفضة للغاية وأداء تثبيت عالٍ جدًّا. ويساعد فهم هذه المفاهيم المصمِّمين على اختيار أفضل كابل — فقد يكون الحارس المجدول مرنًا، لكنه قد يمتلك مقاومة إجمالية (Zt) أعلى عند الترددات العالية مقارنةً بالحارس المصنوع من رقائق النحاس أو الألومنيوم. وبإدراك كلٍّ من Zt وSE (كفاءة التصفية)، يستطيع المهندسون ضمان اجتياز أجهزتهم لمتطلبات التوافق الكهرومغناطيسي (EMC) والعمل بموثوقية في البيئات ذات الضوضاء العالية.

ما هي المتطلبات الخاصة برُموز المخططات؟

لضمان انتشار المخططات الكهربائية على نطاق واسع وبشكل موثوق، تخضع الرموز المستخدمة لتمثيل المكوِّنات لمعايير دولية ووطنية. فبدون هذه المعايير، قد يُفسَّر رمزٌ ما في طوكيو بشكل خاطئ في تورونتو، مما يؤدي إلى أخطاء في التصميم ومخاطر أمنية. أما الهيئتان الرئيسيتان القيامتان بوضع هذه المعايير فهما اللجنة الكهروتقنية الدولية (IEC) والمعهد الأمريكي للمهندسين الكهربائيين والإلكترونيين (IEEE)، بالإضافة إلى معهد المعايير الوطني الأمريكي (ANSI).

IEC 60617 يُعَدُّ الطلب العالمي الرائد على الرموز البصرية للتصاميم. ويتم التعامل معه على نطاق واسع في أوروبا ومعظم دول آسيا. وتتميَّز رموز اللجنة الكهروتقنية الدولية (IEC) بأسلوبها النظيف الهندسي. وعلى سبيل المثال، يُمثَّل المقاوم وفق معايير اللجنة الكهروتقنية الدولية عادةً بشكل مستطيل بسيط.

ANSI/IEEE المعيار 91/315 الخاص بالحالات المنقولة جنسياً يُعَدُّ هذا المعيار الحاجة الشائعة في الولايات المتحدة الأمريكية. وقد تكون رموزه أكثر تجسيداً قليلاً. فعلى سبيل المثال، يُرسم المقاوم وفق معايير المعهد الأمريكي للمعايير الوطنية (ANSI) بشكلٍ مشهورٍ على هيئة خط متعرِّج.

وبالرغم من أن العناصر الأساسية (مثل المقاومات والمكثفات والدايودات) قد تشابهت إلى حدٍّ ما في الممارسة العملية، فإن الاختلافات الكبيرة لا تزال قائمة في المجالات الأكثر تعقيداً مثل بوابات المنطق والمُضخِّمات التشغيلية. فعلى سبيل المثال، يأخذ رمز بوابة AND المنطقية شكلاً مميزاً في معايير ANSI، بينما يُمثَّل عادةً على هيئة مستطيلٍ يحتوي على رمز خاص (&) في معايير IEC.

وإلى جانب هذه المعايير، تتناول معايير أخرى مجالات محددة:

JEDEC معايير رموز أجهزة أشباه الموصلات.

NEMA (المنظمة الوطنية لمصنعي المعدات الكهربائية) لجهاز التحكم التجاري والأجهزة الخاصة بالطاقة.

إيزو المعايير، التي تشير عادةً إلى اللجنة الدولية الكهروتقنية (IEC) فيما يتعلق بالجوانب الكهروتقنية في الأنظمة الأكثر شمولاً.

تتيح أدوات التصميم الإلكتروني الآلي الحديثة (EDA) للمصممين الانتقال بين هذه المتطلبات. والامتثال للمتطلب الصحيح ليس مسألة جاذبية بصرية فحسب؛ بل هو جزءٌ جوهريٌّ من منهجية التصميم المتخصصة التي تضمن الوضوح، وتقلل من الأخطاء، وتحافظ على التوافق مع المتطلبات القانونية أو التنظيمية.

دليل النمط للإنتاج.

كتاب «دليل الأسلوب المُوجَّه للإنتاج» ليس مجلة منفردة، بل هو مبدأ يمثل مجموعة الإرشادات والمفاهيم والأساليب الملائمة التي تُعرف باسم «التصميم من أجل التصنيع» (DFM). ويشكّل DFM فنًّا تصميميًّا إيجابيًّا لإنتاج الأشياء—وخاصة بطاقات الدوائر المطبوعة (PCBs) والمكونات الميكانيكية—بطريقةٍ تحسّن عملية الإنتاج. والغرض منه هو تسهيل تطوير المنتج وتسريعه وتقليل تكلفته دون المساس بوظيفته أو جودته العالية.

ويُعد دليل DFM الجيّد جسرًا يربط بين عالم المصمم التخطيطي المثالي والحقائق العملية للتصنيع. ويتناول مواضيع جوهرية مثل:

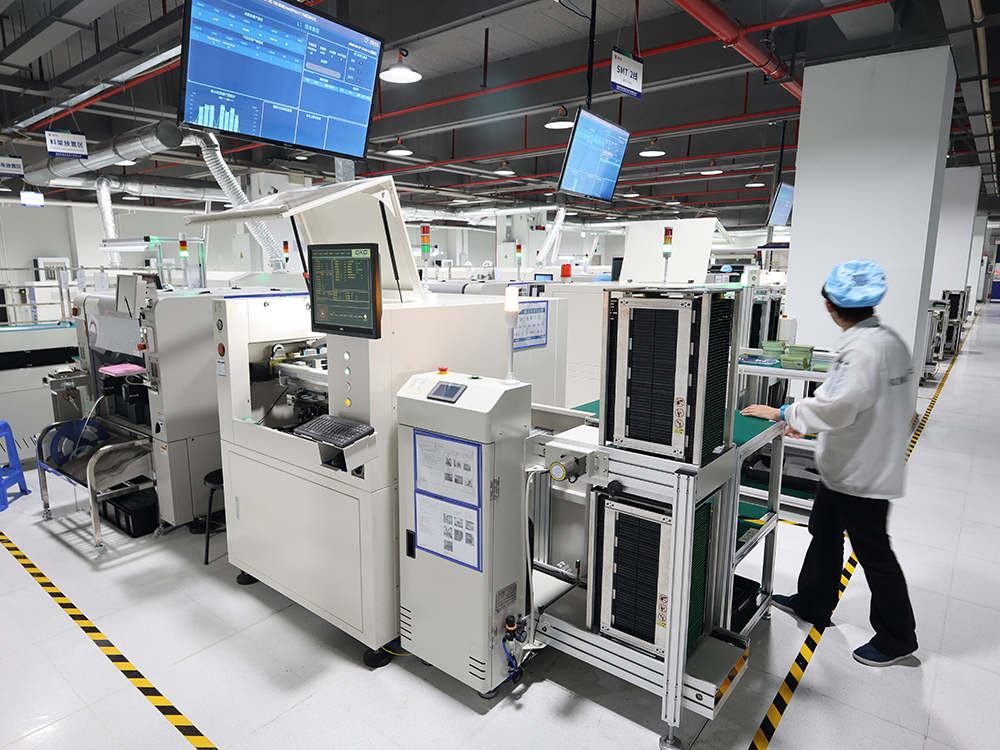

ترتيب المكونات: متطلبات المسافات بين المكونات لضمان عمل آلات التجميع الآلي (Pick-and-Place) بشكل سليم، وللسماح بحدوث «ظلال اللحام» أثناء عملية الانصهار (Reflow).

أنماط الوصفات (Pads) والأراضي (Lands): الأشكال والأحجام المناسبة لوصلات اللحام لضمان تكوّن وصلات لحام قوية وموثوقة دون التسبب في توصيلات غير مرغوب فيها (قصيرة) بين الدبابيس المجاورة.

أبعاد المسارات والتباعد بينها: الخطط الدقيقة لكيفية تحديد سماكة مسارات النحاس المطلوبة لتحمل التيار دون ارتفاع درجة الحرارة، وكيفية تحديد المسافة المطلوبة بين المسارات لمنع القوس الكهربائي أو ظهور العيوب.

التشكيل: كيفية اختيار طريقة ترتيب عدة نسخ من لوحة دوائر مطبوعة (PCB) واحدة على لوحة أكبر لإعداد الإنتاج، بما في ذلك استخدام فتحات «الفأر» (Mouse Bites) أو الأخاديد V (V-grooves) لتسهيل عملية الفصل.

المراقبة الحرارية: دمج وسائل التخفيف الحراري المناسبة على الوصائل (Pads) المتصلة بمناطق النحاس الكبيرة لمنع مشاكل اللحام (والتي تُعرف باسم «ظاهرة التمثال القائم» أو Tombstoning).

ما هي الرموز التخطيطية المختلفة المستخدمة في تصميم الدوائر؟

الرموز التخطيطية تشكّل المفردات البصرية للأجهزة الإلكترونية. وكل رمزٍ منها يمثل بشكل مجرد جزءًا ماديًّا حقيقيًّا، وقد صُمِّم للإيحاء بوظيفته الكهربائية لا بمظهره المادي. ويمكن تصنيف هذه الرموز إلى عدة مجموعات رئيسية:

العناصر البسيطة: هذه العناصر تُعدّ العمود الفقري للدوائر.

المقاوم: يُصوَّر على هيئة خط متعرج (متطلبات ANSI) أو على هيئة مستطيل صغير (معيار IEC). ويرمز إلى المقاومة التي تُعارض مرور التيار.

المكثف: يظهر على هيئة خطين متوازيين (كما لو كان هيكلًا شبيهًا بالساندويتش مكوَّنًا من صفيحتين موصلتين مع عازل بينهما). أما المكثفات ذات الاستقطاب (مثل المكثفات الإلكتروليتية) فتتكوَّن من علامة زائد (+) أو صفيحة منحنية للدلالة على الاستقطاب.

المحث: يظهر على هيئة مجموعة من الحلقات أو الانتفاخات، ويرمز إلى سلك ملفوف على شكل لفائف.

أشباه الموصلات: تتحكم هذه المكونات في التيار بطرق مختلفة.

الدايويد: يتكوَّن من سهم وشريط. ويُشير رأس السهم إلى اتجاه التيار التقليدي (من القطب الموجب إلى القطب السالب). أما الدايويد الباعث للضوء (LED) فيضم سهمين صغيرين يشيران للخارج للدلالة على انبعاث الضوء.

الترانزستور (BJT): جهاز ثلاثي الأطراف يحتوي على خط للقاعدة وخطوط مائلة للمنبع والجامع، مع رأس سهم يشير إلى المنبع. وتشير اتجاهات رأس السهم إلى التمييز بين النوعين NPN وPNP.

المضخم التشغيلي (Op-Amp): يُرسم عادةً على هيئة مثلث، مع إدخالات على الجناح الأيسر (مدخل عكسي وغير عكسي)، والمخرج على الجهة اليمنى. وتُشار عادةً أرجل تزويد الطاقة، لكنها لا تظهر غالبًا في الرسم.

بوابات المنطق: العناصر الأساسية للدوائر الإلكترونية.

أنواع مميزة (حسب معيار ANSI) لبوابات AND وOR وNOT وNAND وNOR وXOR وXNOR. فعلى سبيل المثال، تكون بوابة AND على شكل رمز ذي وجه مستوٍ، بينما تكون بوابة OR على شكل رمز كروي.

مصدر الطاقة والأرض:

البطارية: مجموعة من الخطوط الطويلة والقصيرة المتوازية التي ترمز إلى الخلايا.

الأرض: رموز مختلفة للأرض الكونية (سلسلة من الخطوط المتناقصة)، أو أرض الإطار، أو أرض الرقمي/التناظري (عادةً ما تكون على شكل مثلث مقلوب رأسًا على عقب)، وكل منها يدل على متغير مرجعي مختلف.

الموصلات والأسلاك:

الوصلة: نقطة يتم فيها تثبيت سلكين متقاطعين.

بدون وصلة: جسر بسيط أو انتفاخ حيث تمرّ الأسلاك عبر بعضها دون أن تكون متصلة كهربائيًّا.

الرأس/المُنفَّذ: صف من الدبابيس أو شكل معين يمثّل منفذ USB أو HDMI أو أي منفذ آخر.

إن فهم هذه اللغة الرمزية هو الخطوة الأولى نحو تحليل وتصميم أي نوع من الدوائر الإلكترونية.

ما المقصود بالقيم والخصائص في تصميم المخططات الكهربائية؟

بينما تُخبرك الرموز بماهية المكوِّن (مثل: المقاومة)، فإن القيم والخصائص تزودك بالتفاصيل المطلوبة لتصنيع الدائرة أو نسخها. وهي عبارة عن بيانات وصفية تكمّل الرموز.

القيمة: هذه هي الخاصية الكهربائية الأساسية والمُعرِّفة للمكوِّن.

أما بالنسبة للمقاومة، فالقيمة هي المقاومة.

وبالنسبة للمكثِّف، فهي السعة التخزينية.

وبالنسبة للمحث، فهي الحث.

بالنسبة لدائرة متكاملة (IC)، تكون القيمة عادةً رقم المكوّن.

الخصائص: وهي جميع البنود الأخرى العديدة من المعلومات المطلوبة لتعريف المكوّن بشكلٍ كاملٍ لغرض الشراء والتركيب والاختبار. وتوفر هذه الخصائص صورةً شاملةً تتجاوز القيمة الأساسية. ومن أبرز الخصائص الشائعة ما يلي:

المُعرِّف المرجعي: المُعرِّف الفريد لكل مكوّن على اللوحة. ويُستخدم هذا المُعرِّف لربط الرمز التخطيطي بالموقع الفعلي للمكوّن على تصميم لوحة الدوائر المطبوعة (PCB).

الحزمة/البصمة: الأبعاد الفيزيائية وأنماط التوصيلات الأرضية للمكوّن. وهذه معلومة بالغة الأهمية لتصميم لوحة الدوائر المطبوعة (PCB).

التسامح: مدى الانحراف المسموح به للقيمة الفعلية عن القيمة المحددة.

تصنيف الجهد: أقصى جهد كهربائي يمكن للمكثف أن يتحمله.

تصنيف القدرة: أقصى قدرة كهربائية يمكن للمقاومة أن تبددها.

رقم مكوّن المورد (MPN) والموزِّع: تفاصيل الشراء المحددة الخاصة بقائمة المواد (BOM).

النظام العالمي للأنظمة.

نظام الوحدات الدولي، المختصر عالميًا بـ SI، هو النوع الحديث من نظام القياس وهو النظام الأكثر استخدامًا في العالم لقياس الكميات الفيزيائية. ويوفر هذا النظام هيكلًا ذا معنى ومنطقيًا وموحَّدًا للعلوم والتكنولوجيا والصناعة والتنظيم اليومي في جميع أنحاء العالم.

في جوهره، يتكوَّن نظام الوحدات الدولي (SI) من ٧ وحدات أساسية، تمثِّل كلٌّ منها بعدًا فيزيائيًّا أساسيًّا، وهي مستقلةٌ بالضرورة عن بعضها البعض.

التيار الكهربائي: الأمبير (A).

درجة الحرارة: الكلفن (K).

كمية المادة: المول (mol).

الشدة الضوئية: الكانديلا (cd).

تنشأ جميع الكميات الفيزيائية الأخرى من هذه الوحدات الأساسية السبع. وعلى سبيل المثال:

القوة: النيوتن (N) = كغ·م/ث²

الطاقة: الجول (J) = ن·م = كغ·م²/ث²

القدرة: الواط (W) = ج/ث = كغ·م²/ث³

الجهد الكهربائي: الفولت (V) = واط/أمبير = كيلوجرام·متر²/(ثانية³·أمبير)

من أبرز مزايا النظام الدولي للوحدات (SI) استخدامه لبادئات النظام المتري. وتسمح هذه البادئات بالتعبير عن الكميات الكبيرة جدًّا أو الصغيرة جدًّا بطريقة ملائمة وواضحة، من خلال تكبير أو تصغير الوحدات الأساسية أو المشتقة بمضاعفات قوى العدد عشرة. ومن البادئات الشائعة: كيلو- (10³)، وميغا- (10⁶)، وملي- (10⁻³)، ومايكرو- (10⁻⁶)، ونانو- (10⁻⁹).

وفي الماضي، عُرِّفت بعض وحدات النظام الدولي للوحدات (SI) بواسطة أجسام مادية (مثل «النسخة العالمية للكيلوجرام»، وهي أسطوانة من الصلب محفوظة في فرنسا). أما اليوم، فقد عُرِّف النظام الدولي للوحدات بالكامل استنادًا إلى الثوابت الأساسية في الطبيعة. وقد أُنجِزَ هذا التعريف الجديد عام 2019، وهو ما يضمن أن يكون النظام مستقرًّا، ومتوفرًا عالميًّا، ومعصومًا من التدهور أو الفقدان الذي قد يصيب أي جسم مادي. ويمثِّل النظام الدولي للوحدات الهيكل الداعم الهادئ غير المرئي الذي يستند إليه كل تصميم دقيق عصري واستكشاف علمي.

ما الفروق بين المخططات التخطيطية (Schematic) والمخططات الكهربائية (Circuitry)؟

وبينما يُعَدُّ كلا التصميمين: التخطيطي والدوائري، أجهزة جمالية بالغة الأهمية لفهم الأنظمة الكهربائية، فإنهما يؤديان وظائف مختلفة جدًّا وتقدِّمان معلوماتٍ موجودةً بطرقٍ أساسيةٍ مُختلفة. ويتمحور الفرق الجوهري بينهما حول محور التركيز: الوظيفة مقابل التطبيق المادي.

التمثيل التخطيطي (منظور «ماذا تفعل؟»):

التركيز: الوظيفة المنطقية وتدفق الإشارات. ويبرز بدقة كيفية عمل الدائرة رقميًّا.

المظهر: يستخدم رموزًا مجردة قياسية. وتُرتَّب المكونات وفق وضوح سير العملية الدائرية، وليس وفق مواقعها المادية.

الروابط: تمثِّل الخطوط الروابط الكهربائية (الشبكة) بطريقة مثالية. ولا تؤثر أبعاد الخط أو ناقلته في وظيفة التصميم.

الاستخدام: مثالي للتصميم والتحليل وإصلاح المفهوم الدائري. وهو اللغة التي يستخدمها المصممون عند تطوير منتج جديد.

تمثيل التوصيلات (منظور «كيف أوصِّلها بالضبط؟»):

التركيز: الارتباط المادي والتركيب. ويوضح تحديدًا مكان توصيل الأسلاك وكيفية تثبيت المكونات في الواقع الفعلي.

المظهر: يعتمد عادةً على تمثيلات فوتوغرافية أكثر أو مبسطة للمكونات الفعلية. وتراعى في ترتيب هذه المؤشرات مواقعها الفيزيائية داخل الجهاز أو الهيكل.

الروابط: يُظهر اتجاهات التوصيلات الكهربائية بدقة، بما في ذلك ألوان الكابلات وأرقام الطرفيات والوصلات الفيزيائية. فعلى سبيل المثال، يُظهر رسم تجميع حزمة الأسلاك الكهربائية الخاصة بالسيارات والشاحنات كيفية مرور حزمة الأسلاك عبر هيكل المركبة بدقةٍ بالغة.

الاستخدام: ضروريٌّ للفنيين الذين يقومون بتركيب أو تركيب أو إصلاح الأجهزة فعليًّا. فمثلاً، يستخدم الكهربائي المتخصص في توصيل الدوائر الكهربائية في المنازل رسمًا تخطيطيًّا للدوائر، وليس رسمًا تخطيطيًّا وظيفيًّا.

مثال: فكّر في مدينة. تظهر مخططة تشبه خريطة المدينة— فهي تُظهر بوضوح ترتيب المحطات والخطوط التي تربط بينها، لكنها تشوه الجغرافيا لتحقيق جودة أعلى. أما تمثيل التوصيلات فيشبه خريطة الشارع— فهو يكشف المسارات الحقيقية التي يجب اتباعها للانتقال من نقطة إلى أخرى، بما في ذلك كل منعطف ومقطع تقاطع.

كيف تقرأ مخططة لوحة الدوائر المطبوعة (PCB)؟

قراءة مخططة لوحة الدوائر المطبوعة (PCB) تشبه تعلُّم قراءة لغة جديدة. وهي مهارة تجمع بين التعرُّف على الأنماط وفهم المبادئ الإلكترونية. وفيما يلي شرحٌ مفصَّل لكيفية فك رموز تصميم الدائرة:

ابدأ من مصدر الطاقة: حدِّد رموز إدخال الطاقة ورموز الأرض (Ground). فهي تمثِّل «الوقود» و«المسار العائد» للدائرة بأكملها. اتبع خطوط التغذية أولاً— فهي بمثابة نظام الدورة الدموية في التصميم.

حدِّد الكتل الوظيفية الرئيسية: ابحث عن العناصر الأكبر، مثل الدوائر المتكاملة (ICs)، والتي تُعتبر عادةً "الدماغ" في العملية. وحولها، سترى مجموعات من المكونات الداعمة — مثل المقاومات للتحيّز، والمكثفات للتنقية، والبلورات لتوليد الإشارات الزمنية. وتقسيم المخطط التخطيطي إلى هذه الكتل المنطقية يجعله أقل إرهاقًا.

اتبع تدفق الإشارة: معظم المخططات التخطيطية تكون (أو ينبغي أن تكون) مرتبة وفق تدفق منطقي. وعادةً ما توجد المدخلات على اليسار، ودوائر المعالجة في المنتصف، والمخرجات على اليمين. وحاول تتبع إشارة ما من مصدرها (مثل منفذ إدخال) عبر مراحل متعددة حتى وصولها إلى وجهتها (مثل مكبّر صوت أو هوائي).

تعرف على القواعد العامة:

الشبكات والعُقد: الأسلاك هي خطوط توصِل أطراف المكونات. والنقطة التي يتقاطع فيها خطان تدل على وجود اتصال. أما الخط الذي يمر فوق خط آخر (كجسر) فيدل على عدم وجود اتصال.

ملصقات الإنترنت/الأسماء: عادةً ما يستخدم المطورون العلامات (Tags) بدلًا من رسم خطوط طويلة غير مرغوب فيها عبر الصفحة بأكملها. ويتم الاتصال كهربائيًّا بين أي متغيرين يحملان الاسم نفسه، حتى لو كانا بعيدَيْن عن بعضهما في صفحة الويب.

فك تشفير رموز التوصيف التوصيلية: لكل عنصر رمز توصيف توصيلي مثل R7 أو C3. استخدم هذه الرموز للرجوع المتقاطع مع قائمة المكونات لمعرفة القيمة والمواصفات الدقيقة. وتدلّ الحرف R على المقاوم (Resistor)، وC على المكثف (Capacitor)، وU على الدائرة المجمعة (Integrated Circuit)، وQ على الترانزستور (Transistor)، وD على الصمام الثنائي (Diode)، وJ أو P على المنافذ (Ports).

الرجوع إلى ورقة البيانات (Datasheet): عند مواجهة دائرة متكاملة (IC) غير معروفة، ابحث عن ورقة بياناتها. فغالبًا ما تشبه منطقة «الدائرة التطبيقية النموذجية» (Typical Application Circuit) في ورقة البيانات الجزء المقابل من المخطط الكهربائي الذي تحاول تحديده.

قراءة المخطط الكهربائي لا تعني حفظ كل رمزٍ عن ظهر قلب، بل تعني اكتساب القدرة على تتبع القصة التي يرويها لك هذا المخطط — وهي قصة تتعلّق بالجهد والتيار ومعالجة الإشارات.

ما الفرق بين التمثيل التخطيطي والتصميم؟

هذا السؤال يلامس جوهر عملية تصميم الدوائر الإلكترونية. فالرسم التخطيطي (السكيماتيك) والتصميم هما تمثيلان مختلفان، ومع ذلك لا ينفصل أحدهما عن الآخر، لنفس الدائرة الإلكترونية بالضبط. فالرسم التخطيطي هو التمثيل الأكاديمي، بينما التصميم هو التحقيق المادي. وتُسمى عملية إنشاء التصميم من الرسم التخطيطي عادةً بـ "تصميم لوحة الدوائر المطبوعة" أو "تصميم اللوحة".

في العملية الحديثة، تقوم أولاً بتسجيل التصميم باستخدام محرر المخططات الكهربائية (Schematic Editor). وبعد ذلك، تستفيد من أداة تصميم الدوائر الإلكترونية (EDA) لنقل تلك المعلومات (عبر قائمة الاتصالات أو Netlist) إلى بيئة التخطيط (Layout Environment). وفي محرر التخطيط، تضع البصمات الفيزيائية للمكونات (Footprints) وتُحدِّد مسارات الآثار النحاسية بحيث تعكس الروابط المنطقية الواردة في المخطط الكهربائي. فالمخطط الكهربائي يحدِّد "ما هو المطلوب"، بينما يحدِّد التخطيط "أين يوضع" و"كيف يُنفَّذ بالضبط".

كيف يتم إنشاء مخطط تخطيطي بالضبط؟

إن إنتاج تخطيط تخطيطي احترافي هو عملية منظمة تطورت من الرسم بالقلم الرصاص على الورق إلى استخدام برامج متقدمة. والغرض ليس فقط رسم صورة، بل هو إنشاء تفسيرٍ واضحٍ ودقيقٍ وقابلٍ للمشاركة لدائرة إلكترونية. وإليك الطريقة المتبعة لذلك في العصر الحديث:

التخطيط والتصميم: قبل فتح أي برنامج، حدد الغرض من الدائرة ومتطلباتها. ما المدخلات والمخرجات؟ وما مصدر التغذية الكهربائية؟ وقم برسم مخطط كتلي أولي نظري لتخيُّل المكونات الوظيفية الرئيسية.

اختيار الأداة المناسبة: اختر أداة رسم المخططات التخطيطية (Schematic Capture). وهي عبارة عن برنامج خاص (أو جزء من مجموعات تصميم الدوائر الإلكترونية EDA مثل KiCad وEagle وAltium وOrCAD) مُصمَّم خصيصًا لإنشاء المخططات التخطيطية الإلكترونية. وتوفِّر هذه الأدوات مكتبات من رموز المكوِّنات وتؤتمت العديد من المهام.

وضع المكوِّنات: ابدأ بوضع العناصر الرئيسية (الدوائر المتكاملة، والمحولات، وأيقونات الطاقة) على لوحة الرسم. وتتيح لك العديد من الأدوات البحث عن جزء ما بالاسم وتحديد موقع أيقونته. ولا داعي للقلق بشأن النظافة أو التنظيم في هذه المرحلة — ركّز بدلًا من ذلك على وضع جميع الأجزاء المطلوبة على الصفحة.

عيّن القيم والتأثيرات: ويتطلب كل مكوّن قيمته الخاصة. وهذه أيضًا اللحظة المناسبة للتأكد من أن كل إشارة متصلة بالتأثير الفيزيائي الصحيح. وهذه التفاصيل بالغة الأهمية لمرحلة تصميم لوحة الدوائر المطبوعة (PCB) وإعداد قائمة المواد (BOM) لاحقًا.

وصِل الروابط: استخدم أداة «التوصيل» أو «الشبكة» (wire أو net) لرسم الخطوط التي تربط بين أطراف المكونات. وهنا تُبنى العلاقات المنطقية. واستخدم النقاط (المفاصل) للإشارة إلى أماكن اتصال الأسلاك.

أضف التعليقات ونظّف التصميم: يحوّل هذا الإجراء الرسم التخطيطي الفوضوي إلى رسم تخطيطي منظم. استخدم وظيفة التسمية التلقائية في الأداة لتعيين رموز تصميمية مميزة (مثل R1، R2، U1، إلخ). وبعد ذلك، نظّم الصورة يدويًّا: صفِّ العناصر بدقة، وجَهِّز المسارات الكهربائية لتقليل الفوضى، وأضف تسميات الشبكات للإشارات الأساسية (مثل +3.3 فولت أو I2C_SCL) لتحسين القراءة وتجنّب الأسلاك الطويلة الملتوية.

تضمين المستندات: لا يُعتبر الرسم التخطيطي مكتملًا دون سياقٍ مناسب. أضف العلامات النصية والملاحظات والتعليمات الجوهرية. ويجب أن تتضمّن لوحة العنوان في الجانب اسم العمل والمطوّر والتاريخ ورقم التعديل.

إجراء فحص السياسة الكهربائية (ERC): هذه خطوة كهربائية بالغة الأهمية. حيث تقوم البرمجية بفحص رسمك التخطيطي مقابل مجموعة من القواعد الكهربائية — على سبيل المثال، قد تُشير تلقائيًّا إلى دبوس خرج متصلٍ مباشرةً بمصدر طاقة أو شبكة غير صالحة، وذلك لمنع الأخطاء المكلفة.

النتيجة هي بيانات رقمية تعمل كخطة رئيسية للمحاكاة، وتصميم لوحة الدوائر المطبوعة (PCB)، وتحليل التصميم.

ما هي السياسات الخاصة برسم المخططات الكهربائية؟

المخطط الكهربائي هو نوع من وسائل الاتصال التقني. ولأن يكون موثوقًا به، يجب رسمه وفق مجموعة من الأساليب واللوائح الصناعية المُحكَمة والمُثلى. وتضمن هذه المعايير أن يكون المخطط سهل القراءة، خاليًا من الأخطاء، ويمكن تقييمه بدقة من قِبل مطوّرين آخرين، وخبراء، وبرامج التصميم المختلفة.

اتفاقية تدفق الإشارات: أحد أهم القواعد هو تنظيم المخطط الكهربائي بحيث تتدفّق الإشارات من اليسار إلى اليمين، ومن الأعلى إلى الأسفل. ويجب عادةً وضع المدخلات وأجهزة التحكم على الجانب الأيسر، بينما توضع الدوائر الرئيسية للمعالجة أو التضخيم في المنتصف، والمخرجات على الجانب الأيمن. وهذا يكوّن «قصّة» سهلة الفهم للقارئ.

أعط الأولوية للجودة العالية بدلًا من «الواقعية»: لا تحاول جذب المكونات بطريقة تعكس ترتيبها الفعلي. الهدف هو تحقيق جودة معقولة. على سبيل المثال، يمكن إعادة وضع دبابيس مؤشر الدائرة المتكاملة (IC) لجعل المخطط الكهربائي أنظف، شريطة أن يظل قائمة التوصيلات (netlist) الأساسية مناسبة.

مؤشرات الاستخدام النموذجية: التزم دائمًا بمعايير الرموز المعتمدة (مثل معايير اللجنة الكهروتقنية الدولية IEC أو معهد مهندسي الكهرباء والإلكترونيات IEEE). ولا تبتكر رموزًا خاصة بك للمكونات القياسية. فالمقاومة يجب أن تبدو كمقاومة، وليس كرسم تخطيطي غير دقيق يشبه التموجات.

تجنب الروابط الغامضة: عند تقاطع الأسلاك، يجب توضيح ما إذا كانت متصلة أم لا.

النقطة عند نقطة التقاطع تدل على وجود اتصال.

إذا احتاجت الأسلاك إلى العبور دون اتصال، فدعها تتقاطع ببساطة، أو استخدم رمز «نتوء» أو «جسر» صغير للحصول على دقة مطلقة في المناطق الكثيفة.

قلل من فوضى الأسلاك: استخدم علامات الإنترنت بدلًا من سحب الكابلات الطويلة والملتفة عبر الصفحة بأكملها. وتشكل روابط طاقة التغذية والأرضي خيارًا مناسبًا جدًّا لهذا الغرض. ويؤدي هذا النهج إلى جعل المخططات الكهربائية أكثر نظافةً وبساطةً بكثيرٍ عند الفحص.

التصنيف الشامل: يجب أن يحتوي كل عنصر على مُعرِّف مرجعي خاصٍّ به وقيمة مُحدَّدةٍ له. ويجب توضيح روابط طاقة التغذية بشكلٍ صريحٍ مع الإشارة إلى جهدها، كما يجب أن تحمل الإشارات الحرجة أسماءً مفصَّلةً.

تضمين كتلة العنوان: يتطلَّب كل ورقة مخطَّط رسميَّة كتلة عنوان تحتوي على عنوان العمل ورقم الورقة ورقم التعديل والتاريخ واسم المصمِّم. وهذه الخطوة ضروريةٌ لمراقبة الوثائق في البيئة المهنية.

إجراء فحص قواعد الكهرباء (ERC): وهذه خطوة نهائية إلزامية لا يمكن التنازل عنها. وسيقوم البرنامج تلقائيًّا بالتحقق من الأخطاء الشائعة مثل الدوائر القصيرة، والدبابيس غير المُستخدمة، وأسماء الشبكات المتضاربة، مما يحمي التصميم من المشكلات قبل انتقاله إلى مرحلة التخطيط.
