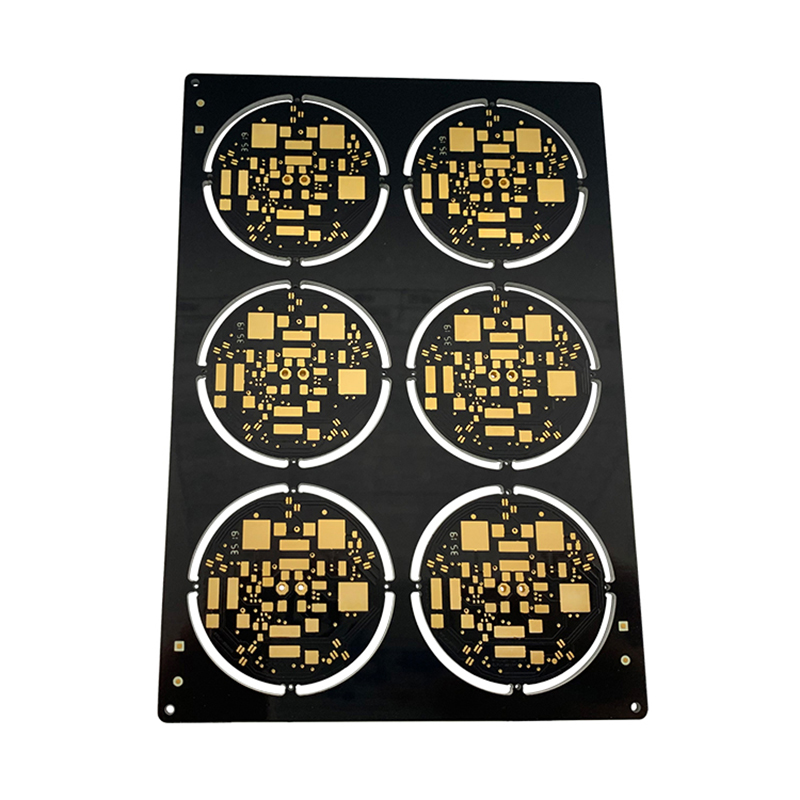

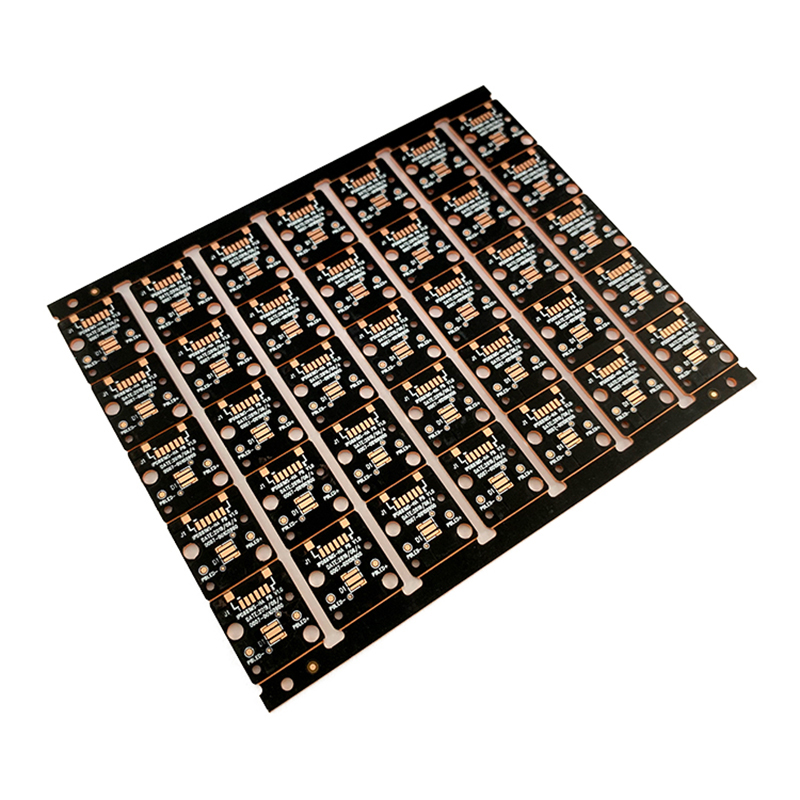

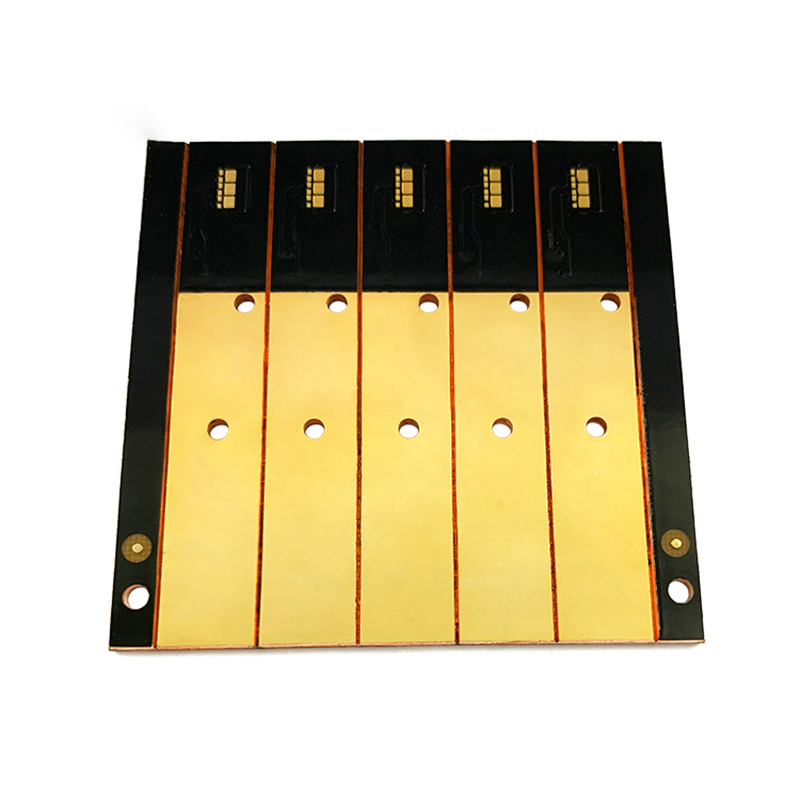

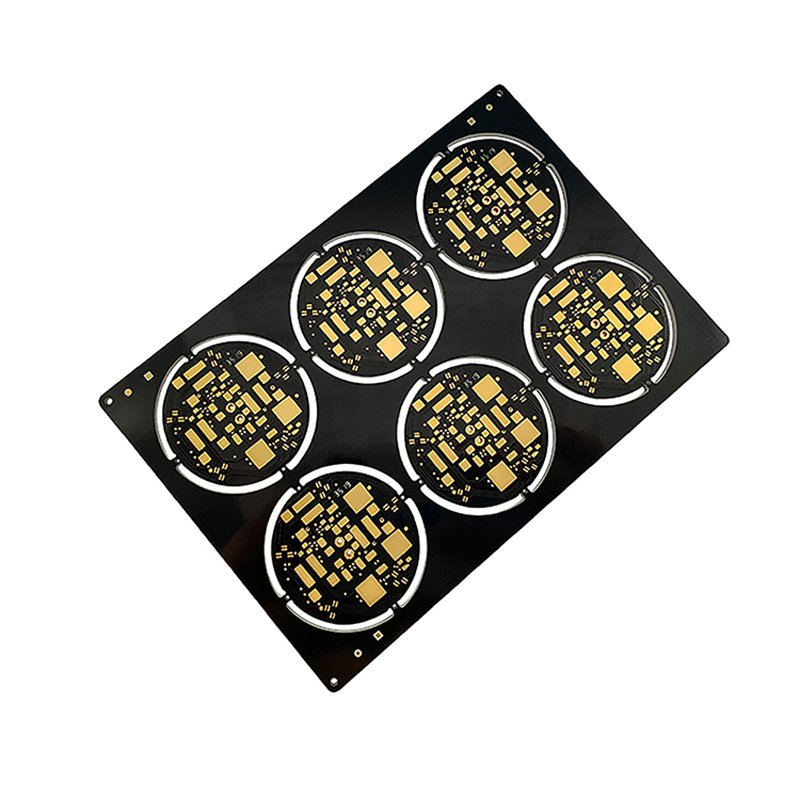

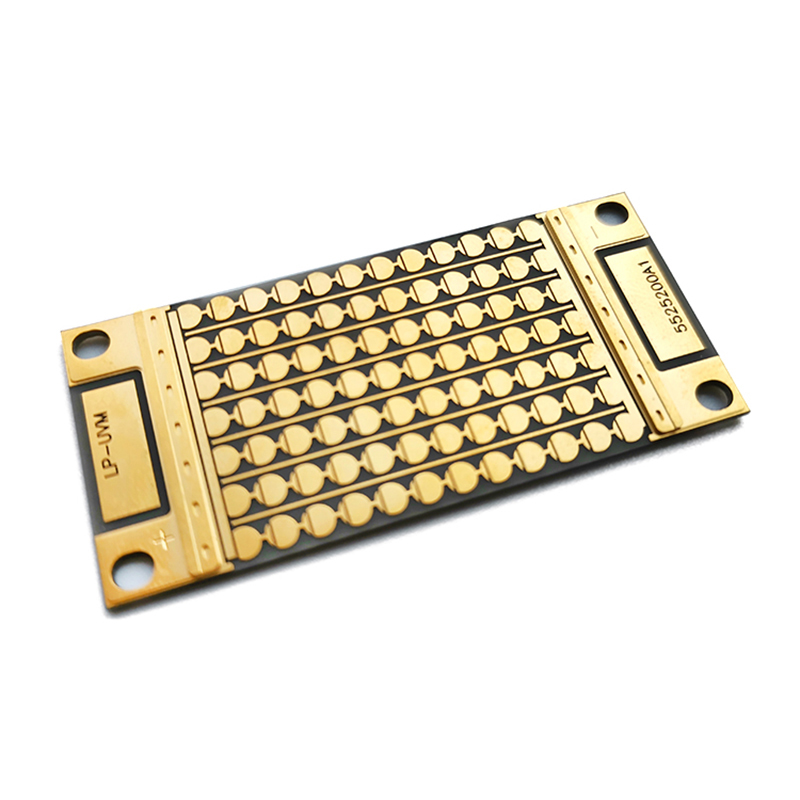

لوحات دوائر مطبوعة ذات قلب معدني

سمك اللوحة: ١٫٠–١٫٢–١٫٦ مم

التوصيل الحراري: ١ واط

طبقة العزل: طلاء أبيض مع حروف سوداء

العملية: عملية تقليدية لتغليف القصدير

التوصيل الحراري: ألومنيوم من السلسلة ١ / ألومنيوم من السلسلة ٣ / ألومنيوم من السلسلة ٥ / ألومنيوم من السلسلة ٦، إلخ.

أقل عرض ومسافة للخط: ٤/٤ ميل (١٫٠ أونصة)

سمك اللوحة: ٠٫٤–٣٫٢ مم

الهياكل المتاحة: جانب واحد / جانبان

التسامح في الفرق في الارتفاع بين البروز وسطح اللوحة: ±0.025 مم

أنواع المعالجة السطحية: الترسيب الكيميائي للذهب، والترسيب الكيميائي للنيكل-البالاديوم-الذهب، والترسيب الكيميائي للفضة، والترسيب الكيميائي للقصدير، وطبقة العزل العضوية (OSP)، والرش بالقصدير، والتلدين الكهربائي للذهب، وتسوية الهواء الساخن الخالية من الرصاص (HASL)، والترسيب الكيميائي للنيكل-الذهب (ENIG)، وطبقة العزل العضوية للقصدير (OSP)

أنواع الألواح: نحاسية القاعدة، ألمنيومية القاعدة

مجالات الاستخدام: تبديد الحرارة في المركبات الكهربائية الجديدة، والمعدات الصناعية، والمركبات، إلخ.

ما هو لوحة الدوائر المطبوعة ذات القلب المعدني (MCPCB)؟

لوحات الدوائر المطبوعة ذات القلب المعدني هي نوع خاص من لوحات الدوائر المطبوعة تستخدم مادة أساسية معدنية بدلًا من مادة FR4 التي تُستخدم عادةً في لوحات الدوائر المطبوعة العامة. وتستخدم لوحات الدوائر المطبوعة ذات قلب النحاس عادةً الألومنيوم أو النحاس أو سبائك أخرى كمادة قلب.

قدرات شركة KING FIELD التصنيعية للوحات ذات القواعد المعدنية

لماذا تختار كينغ فيلد من أجل لوحات الدوائر المطبوعة ذات القلب المعدني؟

l 20+ سنوات من الخبرة في تصنيع مواد قاعدة معدنية عالية التوصيلية - المواد القاعدية المعدنية عالية التوصيلية

1. منذ عام ٢٠١٧، وشركة KING FIELD، وهي مؤسسة تقنية متقدمة تركز على التصنيع الشامل للوحات الدوائر المطبوعة المجمَّعة (PCBA)، ملتزمة دائمًا بـ"وضع معيار صناعي لتصنيع لوحات الدوائر المطبوعة المجمَّعة (PCBA) الذكية وفق نموذج التصميم أو التصنيع حسب الطلب (ODM/OEM)"، وطورت باستمرار مجال التصنيع عالي الجودة.
2. حاليًّا، يضمّ فريقنا للبحث والتطوير أكثر من ٥٠ شخصًا، وفريق الإنتاج في الخطوط الأمامية لدينا يضمّ أكثر من ٦٠٠ شخص.
3. ويتمتّع أعضاء فريقنا الأساسي بمتوسّط خبرة عملية تزيد على ٢٠ عامًا في مجالات لوحات الدوائر المطبوعة (PCB) ولوحات الدوائر المطبوعة المجمّعة (PCBA)، وتغطي هذه الخبرة مجالات مثل تصميم الدوائر، وتطوير العمليات، وإدارة الإنتاج.

l مجهز بالكامل

تشمل معدات إنتاج وفحص لوحات الدوائر المطبوعة (PCB) ذات المواد القاعدية المعدنية الخاصة بشركة KING FIELD ما يلي: حفر بالليزر، جهاز تعريض بالليزر المباشر (LDI)، جهاز تآكل فراغي، تشكيل بالليزر، آلة ضغط حراري للوحات متعددة الطبقات، فحص بصري تلقائي عبر الإنترنت (AOI)، جهاز اختبار بأربعة أسلاك (منخفض المقاومة)، وآلة سد بالراتنج تحت الفراغ.

l نظام رقابة جودةٍ سليمٌ

1. مصنوعة من مواد صديقة للبيئة خالية من الرصاص وخالية من الهالوجين وغيرها، وتخضع جميع المنتجات لاختبارات متعددة تشمل المسح الضوئي البصري الآلي (AOI)، واختبار الإبرة الطائرة، واختبار المقاومة المنخفضة (رباعي الأسلاك).
2. وبخصوص ضبط الجودة، فقد حصلت شركة KING FIELD على ست شهادات نظام رئيسية هي: IATF 16949، ISO 13485، ISO 9001، ISO 14001، ISO 45001، وQC 080000. وباستخدام ٧ أجهزة لفحص الانطباق السطحي (SPI)، و٧ أجهزة للفحص البصري التلقائي (AOI)، وجهاز واحد للفحص بالأشعة السينية (X-Ray) في مختلف مراحل الإنتاج، نستخدم نظام إدارة التصنيع الرقمي (MES) لتحقيق إمكانية التتبع الكامل، وضمان أن تكون جودة كل لوحة دوائر مطبوعة مُجمَّعة (PCBA) متسقةً في جميع الأوقات.

l القدرة الإنتاجية

خط إنتاج شركة كينغ فيلد مزود بـ 7 خطوط لتركيب المكونات السطحية (SMT)، و3 خطوط لتثبيت المكونات عبر الثقوب (DIP)، وخطي تجميع، وخط طلاء واحد. ويمكن لجهاز وضع المكونات YSM20R الخاص بنا أن يصل دقة التوضع فيه إلى ±0.015 مم، وهو قادر على التعامل مع أصغر المكونات التي تتراوح أبعادها بين 0 و100.5 مم. أما الطاقة الإنتاجية اليومية لخط تركيب المكونات السطحية (SMT) فهي 60 مليون نقطة، بينما تبلغ الطاقة الإنتاجية اليومية لخط تثبيت المكونات عبر الثقوب (DIP) 1.5 مليون نقطة.

l ضمان ما بعد البيع

1. وبالنسبة للخدمات، فإن شركة كينغ فيلد تقدّم دعماً فنياً على مدار 24 ساعة، وتُحافظ على تعاون وثيق مع العملاء بدءاً من مرحلة الاستشارات ما قبل البيع ووصولاً إلى الاستجابات ما بعد البيع.
2. كما نقدّم خدمة نادرة في القطاع تتمثل في «ضمان لمدة سنة واحدة + استشارات فنية مدى الحياة». وإذا كان المنتج يعاني من عيب جودة غير ناتج عن تدخل بشري، فيمكننا استرجاعه أو استبداله مجاناً، ونتولى تحمّل تكاليف اللوجستيات ذات الصلة.

السؤال ١: ما مدى تفوّق أداء لوحة الدوائر المطبوعة ذات القلب المعدني الخاصة بكم من حيث التبريد مقارنةً بلواح FR4 القياسية؟ ?

كينغ فيلد: إن لوحات الدوائر المطبوعة ذات القلب المعدني الخاصة بنا تُنقِل الحرارة بسرعة تصل إلى ٨–١٠ أضعاف سرعة انتقالها في لوحات FR4 القياسية.

السؤال ٢: هل جميع لوحات الدوائر المطبوعة ذات القلب المعدني الخاصة بكم أحادية الطبقة؟

كينغ فيلد: بالطبع لا. فبينما تكون لوحات الدوائر المطبوعة ذات القلب المعدني (Metal-core PCBs) أحادية الطبقة في الغالب، فإن هناك أيضًا لوحات ذات وجهين ومتعددة الطبقات ذات قلب معدني. علاوةً على ذلك، يمكننا إنتاج لوحات دوائر مطبوعة ذات قلب معدني منفصلة حراريًّا.

-الجزء الثالث ما هي البنية النموذجية للتجميع (Stack-up) الخاصة بـ لوحات الدوائر المطبوعة ذات القلب المعدني الخاصة بكم؟

تتكوّن لوحة الدوائر المطبوعة المغلفة بالمعدن نموذجيًّا من الأجزاء الثلاثة التالية:

• الركيزة المعدنية يمكن أن تكون من الألومنيوم أو النحاس أو الحديد وغيرها.
• طبقة العازل المستخدمة للعزل الكهربائي؛
• دوائر النحاس التي تُمكّن الأداء الوظيفي الإلكتروني.

-أربعة ما الفرق بين لوحة الدوائر المطبوعة ذات القلب المعدني ولوحة الدوائر المطبوعة من نوع FR4؟

كينغ فيلد: وعلى الرغم من أن كلاًّ من لوحات الدوائر المطبوعة المغلفة بالمعدن ولوحات الدوائر المطبوعة من نوع FR4 يُصنَّفان ضمن اللوحات الصلبة (Rigid PCBs) ويتم استخدامهما على نطاق واسع، فإنهما يختلفان في عدة جوانب، وأبرز هذه الاختلافات ما يلي:

• تختلف المواد المستخدمة: إذ تستخدم لوحات الدوائر المطبوعة القائمة على المعادن سبائك مثل الألومنيوم والنحاس كمادة أساسية، بينما تستخدم لوحات الدوائر المطبوعة من نوع FR4 الألياف الزجاجية فقط.
• استخدامات مختلفة: تُستخدم لوحات الدوائر المطبوعة المغلفة بالمعادن عادةً في التطبيقات التي تتطلب تبديد الحرارة، مثل لوحات الدوائر المطبوعة عالية القدرة ولوحات دوائر LEDs؛ بينما تُستخدم لوحات الدوائر المطبوعة من نوع FR4 على نطاق واسع في معظم الأجهزة الإلكترونية.

السؤال 5: ما معامل التوصيل الحراري لـ لوحة الدوائر المطبوعة ذات القلب المعدني؟

KING FIELD: يتراوح معامل التوصيل الحراري لوحات الدوائر المطبوعة ذات القلب المعدني بين ١ واط/متر·كلفن و٤٠٠ واط/متر·كلفن، وذلك حسب خصائص المادة.
