تُعَدُّ لوحات الدوائر المطبوعة (PCBs) ولوحات الدوائر المطبوعة المُجمَّعة (PCBAs) من أكثر العناصر حيويةً في تصميم الأجهزة الإلكترونية الحديثة وإنتاجها، رغم أنها تُفهم عادةً بشكلٍ خاطئ. فإذا كنت تعمل في مجال الإلكترونيات أو الأنظمة المضمنة أو تطوير منتجات الأدوات، فإن فهمك للفرق بين لوحة الدوائر المطبوعة (PCB) ولوحات الدوائر المطبوعة المُجمَّعة (PCBA) يكتسب أهميةً بالغةً لتصميم أجهزة موثوقة وفعَّالة من حيث التكلفة ومتطورة.
إن لوحة الدوائر المطبوعة (PCB) هي الهيكل العظمي — أي اللوحة الخاملة المصنوعة بدقة والتي توفر البنية الفيزيائية والمسارات الكهربائية الضرورية للتوصيلات الإلكترونية. وبحد ذاتها، تبقى لوحة الدوائر المطبوعة (PCB)، التي تُصنع من طبقات من مادة الإيبوكسي المدعَّمة بألياف الزجاج والمعدن النحاسي الموصل، غير وظيفية دون تركيب المكونات الإلكترونية عليها. فهي تشبه نظام الطرق السريعة الذي ينتظر حركة المرور.
أما لوحة الدوائر المطبوعة المجمعة (PCBA) فهي تشير إلى المرحلة التالية من التطور: فهي عبارة عن دائرة إلكترونية منتهية، ومُجمَّعة، وعملية بالكامل. وهنا، تُلحَم جميع العناصر الإلكترونية السلبية والنشطة — مثل المقاومات والمكثفات والدايودات والدوائر المتكاملة (ICs) — بدقة على لوحة الدوائر المطبوعة (PCB) باستخدام تقنيات متطورة مثل تقنية التركيب السطحي (SMT) أو تقنية الثقوب المعدنية (THT). وتُعَدُّ لوحة الدوائر المطبوعة المجمعة (PCBA) «الدماغ والأعصاب والأعضاء» التي تُركَّب على «الهيكل العظمي» (أي لوحة الدوائر المطبوعة PCB)، مما يحوِّلها إلى مجموعة فرعية إلكترونية عاملة تمامًا.
لوحة الدوائر المطبوعة (PCB) هي النظام الأساسي في ما يكاد يكون كل جهاز إلكترونيٍّ في يومنا هذا. فإذا سبق لك أن فتحت حاسوبًا شخصيًّا أو هاتفًا محمولًا أو جهاز تحكم عن بُعد أو حتى ميكروويف، فلقد رأيتَ بالفعل لوحة دوائر مطبوعة — وهي عادةً لوحة صلبة مسطحة بلون أخضر، مُشكَّلة بخطوط نحاسية لامعة ومزوَّدة بفتحات تركيب ومنافذ وعلامات توضيحية.

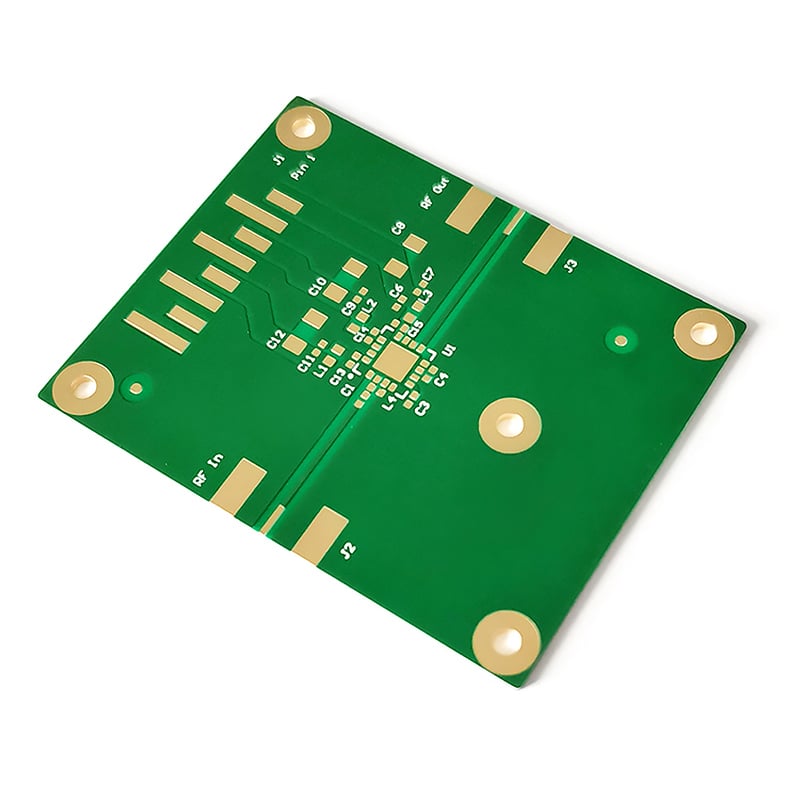

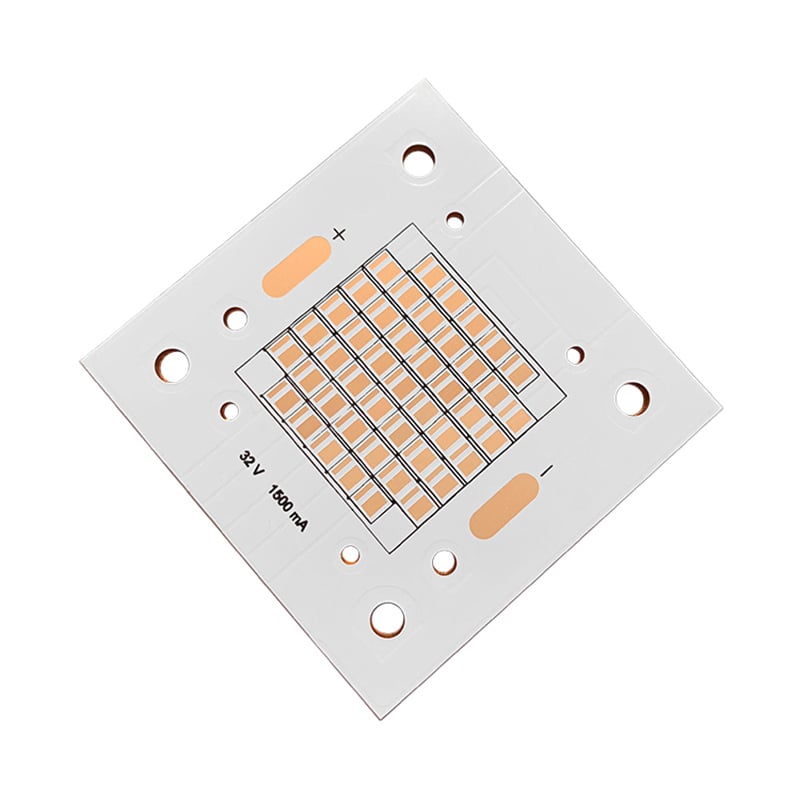

في جوهرها، تُعَد لوحة الدوائر المطبوعة (PCB) لوحة كهربائية خام وغير وظيفية مصنوعة من مواد واقية، وتتم طباعة طبقات رقيقة من النحاس على سطحها العلوي. وتُشكَّل هذه الطبقات النحاسية بدقة لتكون مسارات توصيل كهربائية — أي ما يعادل الطرق أو الطرق السريعة للإلكترونات — باستخدام بيانات التصميم والعمليات التصنيعية اللاحقة. وعلى عكس الأيام القديمة التي كانت تُركَّب فيها الدوائر يدويًّا، فإن لوحات الدوائر المطبوعة الحديثة تبسِّط وتنظم عملية إنشاء الروابط الكهربائية.
يتحدد أداء لوحة الدوائر المطبوعة (PCB) ومتانتها بجودة المواد الأساسية المستخدمة في تصنيعها وبطريقة تركيبها. وإليك مكوِّنات لوحة الدوائر المطبوعة الحديثة:
|
جزء |
الوصف |
الغرض |
|
القاعدة |
عادةً ما تكون مادة الأساس هي FR4، أو البوليمايد في لوحات الدوائر المرنة (Flex PCBs)، أو خيارات أخرى مختلفة. |
توفر متانة ميكانيكية وعزلًا كهربائيًّا. |
|
طبقات النحاس |
صفائح رقيقة من النحاس تُلصَق على مادة الأساس. |
تُوجِّه الإشارات الكهربائية والطاقة. |
|
غطاء اللحام |
طبقة واقية عادةً ما تكون من بوليمر أخضر اللون تغطي المسارات النحاسية. |
يمنع حدوث قصر غير مقصود وتآكل الأجزاء، ويوفر التلوين. |
|
طباعة حريرية |
طبقة رقيقة من الطباعة البيضاء. |
ملصقات لتحديد مواضع الأجزاء، وأرقام تعريف اقتراحية، وتصاميم الشعارات. |
|
موصلات جانبية |
وسادات اتصال مطلية بالذهب على طول حافة اللوحة. |
يوصل لوحة الدوائر المطبوعة (PCB) بمخارج خارجية أو أنظمة نقل بيانات (Bus Systems). |
|
الفتحات الانتقالية (Vias) |
فتحات معدنية صغيرة تُثقب عبر بعض الطبقات أو جميع طبقات اللوحة. |
يُثبِّت طبقات النحاس كهربائيًّا في الاتجاهين الأمامي والخلفي. |
بعد إتمام عملية تصميم وتصنيع لوحة الدوائر المطبوعة (PCB) بدقةٍ عالية، تظل اللوحة الناتجة مجرد هيكلٍ خاملٍ — «لوحة فارغة» من النحاس والألياف الزجاجية والجهد المبذول. ولإضفاء الحياة على هذه القاعدة، ننتقل إلى عالم تجميع لوحات الدوائر المطبوعة (PCBA)، أي تجميع لوحة الدوائر المطبوعة. وتُعَد عملية PCBA الخطوة الضرورية التي تحوِّل لوحة الدوائر المطبوعة (PCB) إلى عقل رقميٍّ حيٍّ نابضٍ بالحياة.

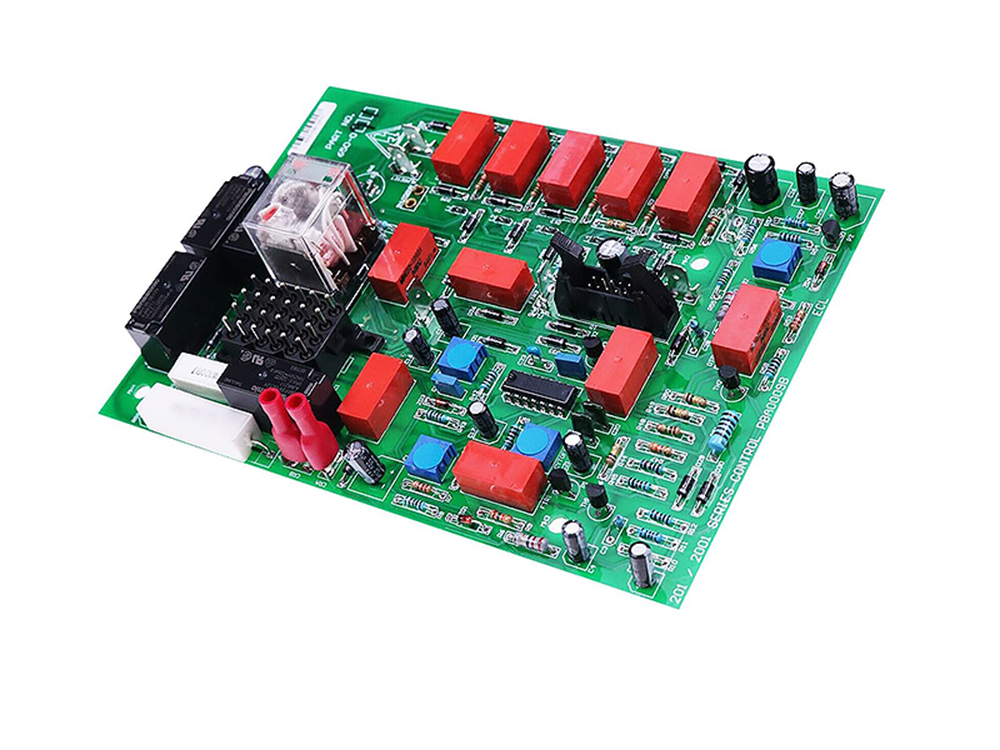

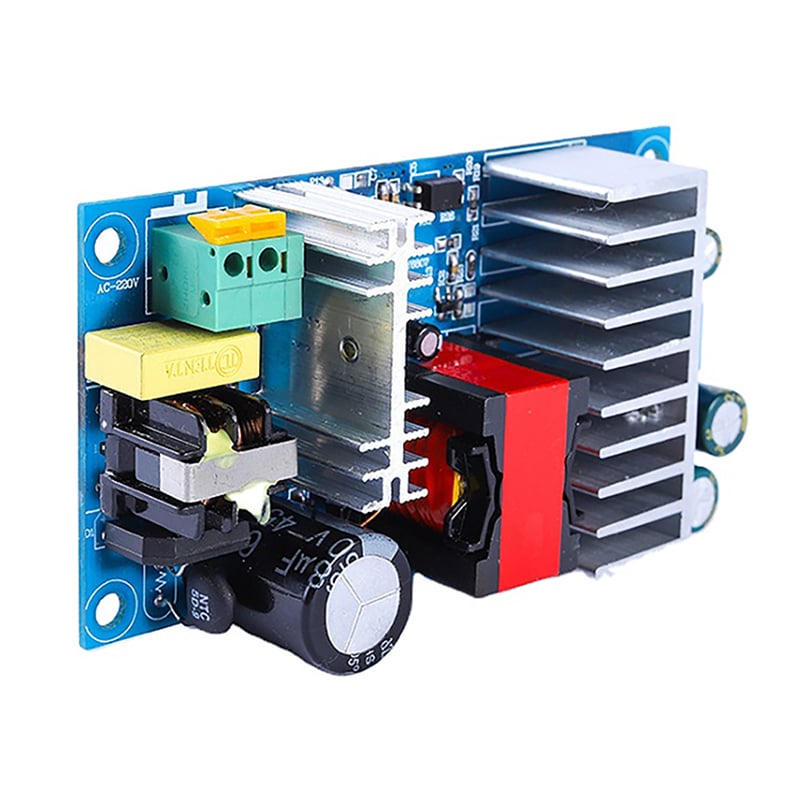

تُعَدّ لوحة الدوائر المطبوعة المجمَّعة (PCBA) لوحة دوائر مطبوعة (PCB) قد تم تركيب جميع عناصرها الإلكترونية — سواءً السلبية أو النشطة — عليها بدقة، وتثبيتها ولحامها بشكل صحيح. وفقط بعد هذه العملية تصبح اللوحة دائرةً وظيفيةً قادرةً على التشغيل، ومعالجة المعلومات، وأداء المهام في العالم الحقيقي.
الخصائص السرية للوحة الدوائر المطبوعة المجمَّعة (PCBA):
تؤدي دور الدماغ والأعصاب في الأجهزة الإلكترونية
تقوم بمعالجة الإشارات، والمنطق، والاتصالات، ومراقبة الطاقة
توفر بيئة فيزيائية وكهربائية مُحسَّنة لتحقيق أقصى درجات الموثوقية — ما يمكِّن من كفاءةٍ تلبّي معايير السوق وتوقعات المستخدم النهائي على حدٍّ سواء
تتضمَّن عملية إنتاج لوحة الدوائر المطبوعة المجمَّعة (PCBA) سلسلةً من العمليات المنظَّمة بدقةٍ شديدة:
تطبيق معجون اللحام: يُطبَّق طبقة رقيقة من معجون اللحام على وصلات المكوِّنات باستخدام قالب.
تحديد مواقع المكونات: تُوضع كل عنصر بدقة في موضعه الأمثل باستخدام أدوات عالية السرعة للالتقاط والتركيب، يتم التحكم فيها بواسطة الحاسوب، أو بواسطة أشخاص مؤهلين، وفقًا لملفات تصميم لوحة الدوائر المطبوعة (PCB) الخاصة بالمصنع.
اللحام:
اللحام بالانصهار: تتعرض اللوحة لفرن الانصهار، حيث تذيب درجة الحرارة المنظمة بدقة المادة اللحامية، مما يكوّن روابط ميكانيكية وكهربائية.
اللحام بالموجة: تمرّ اللوحات فوق موجة من اللحام المصهور، لتوصيل الأطراف (Leads) والدوائر (Pads) معًا.
التحليل ومراقبة الجودة: تُستخدم أساليب متقدمة مثل التقييم البصري الآلي (AOI)، والتقييم بالأشعة السينية (للمكونات من نوع BGAs)، والتقييم البصري اليدوي للتحقق من دقة وضع المكونات، وجودة سطح اللحام، واكتشاف أي عيوب محتملة.

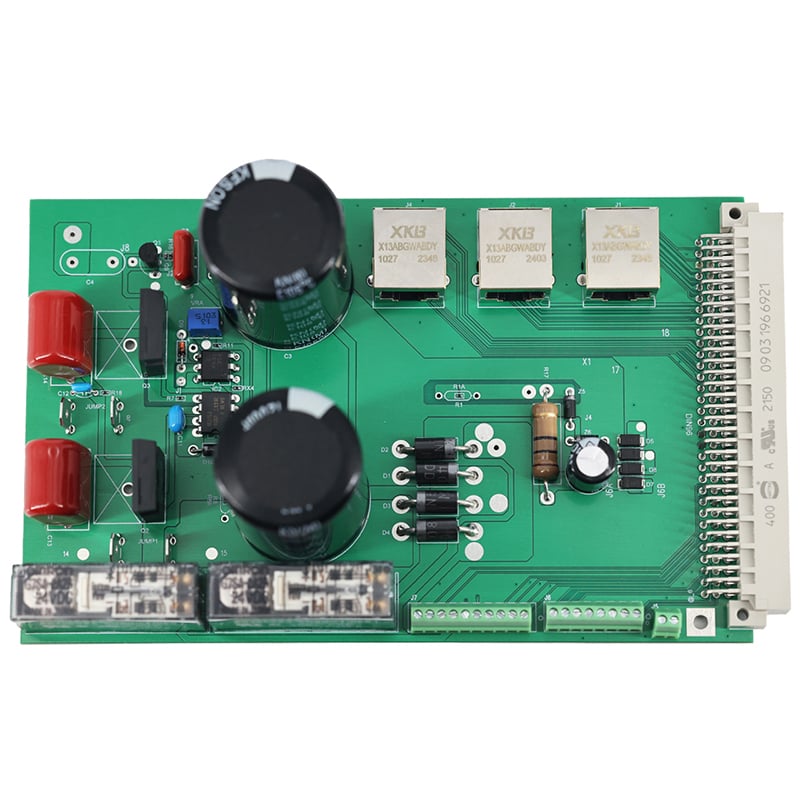

الفحص الوظيفي: وبعد تركيب جميع المكونات، تخضع اللوحة لاختبار الدائرة أثناء التشغيل (ICT) واختبار الدائرة الوظيفي (FCT) للتأكد من سلامة الأداء — ما يدل على أن لوحة الدوائر المطبوعة العارية (Bare PCB) قد تحولت فعليًّا إلى وحدة لوحة دوائر مطبوعة مجمعة وموثوقة (PCBA).
دعنا نحلل مكونات لوحة الدوائر المطبوعة المُجمَّعة (PCBA) بالكامل. ويُسهم كل عنصرٍ منها في تعزيز القدرة والأداء والموثوقية وسهولة التصنيع.
|
مكون |
الوصف |
الدور في لوحة الدوائر المطبوعة المُجمَّعة (PCBA) |
|
Bare pcb |
لوحة صلبة أو مرنة تحتوي على نحاس مشكَّل |
الهيكل الأساسي وشبكة الإشارات |
|
مكونات بسيطة |
المقاومات، المكثفات، المحاثات |
تُنظِّم التيار والجهد ونظام الترشيح |
|
المكونات النشطة |
الدوائر المتكاملة (ICs)، ووحدات التحكم الدقيقة (microcontrollers)، والدايودات، والترانزستورات |
تتيح معالجة الإشارات والمنطق والاستشعار والتكبير |
|
الموصلات |
منافذ USB، ومحولات جانبية، ورؤوس توصيل (headers)، ومقابس (sockets) |
السماح بالواجهات الكهربائية الخارجية |
|
اللحام والتدفق |
معجون اللحام، والقضبان، والحبل؛ عامل التغيير |
ربط المكونات ميكانيكيًّا وكهربائيًّا |
|
التشطيبات السطحية |
ENIG، HASL، OSP، الفضة/ القصدير الغمرية |
حماية النحاس وتوفير نقاط لحام موثوقة |
|
المواد اللاصقة |
الغراء الإيبوكسي، والغراء الذي يُصلب تحت أشعة فوق بنفسجية |
تثبيت المكونات الكبيرة أو الحساسة للاهتزاز |
الكفاءة: من خلال تركيب العناصر الممتازة بدقة وضمان روابط لحام موثوقة، تحقِّق لوحات الدوائر المطبوعة المجمَّعة (PCBA) أهداف الكفاءة المطلوبة في التطبيقات الحديثة — بدءًا من الأجهزة الذكية والمركبات الكهربائية (EV) ووصولًا إلى أجهزة التصوير بالرنين المغناطيسي والمسبارات الفضائية.
النزاهة: يُطبِّق مُنتجو لوحات الدوائر المطبوعة المجمَّعة (PCBA) ضوابط جودة صارمة — باستخدام التحليل والفحص والامتثال للمعايير مثل IPC-A-610 وISO 9001 — لضمان نجاح المنتج حتى في البيئات القاسية أو الحرجة من حيث السلامة.
القابلية للتوسُّع: تدعم أساليب الإعداد الآلي كل شيء، بدءاً من النماذج ذات الإنتاج المنخفض وصولاً إلى الأجهزة الضخمة المُنتَجة بكميات لا حصر لها.
تتحدد الرحلة من لوحة الدوائر المطبوعة العارية (PCB) إلى لوحة الدوائر المطبوعة المجمَّعة (PCBA) وفقاً لأسلوب التجميع المختار. ويؤثر الأسلوب الأمثل بشكلٍ مباشرٍ على موثوقية المنتج وتكلفته ودرجة تصغيره، وكذلك على السوق المستهدفة لتطبيقه. وكل أسلوبٍ يلبّي متطلباتٍ محددةً لتصميم الدائرة — مثل الحفاظ على عرض نطاق ترددي واسع، وكفاءة الطاقة، والمتانة الميكانيكية، ومتطلبات الكمية.
تطوير المكونات المُركَّبة على السطح (SMT) هو النهج السائد لإعداد اللوحات الإلكترونية الصغيرة عالية الأداء في يومنا هذا. وأحدثت تقنية SMT ثورةً في مجال الإلكترونيات من خلال جعل التصاميم الدائرية الكثيفة للغاية والتشغيل الآلي المتقدم ممكنًا.
نوع المكوِّن: أجهزة التركيب السطحي (SMDs)، والتي تمتلك انقطاعات معدنية صغيرة، تُوضع مباشرةً على الوسادات النحاسية.
مرحلة التجميع:
طباعة القالب: يتم تطبيق معجون اللحام بدقة على الوسادات المحددة وفق نمط دقيق.
الالتقاط والتركيب: تقوم الآلات المُبرمجة تلقائيًا بوضع أجهزة التركيب السطحي (SMDs) بدقة على الوسادات المُغطاة بمعجون اللحام، مستندةً إلى البيانات الواردة من وثائق المركزية (centroid documents).
لحام الانصهار: تُدخل اللوحة فرنًا خاضعًا للرقابة؛ حيث ينصهر معجون اللحام ويُثبِّت المكونات.
التقييم البصري الآلي (AOI): تستخدم الكاميرات للكشف عن أخطاء مثل عدم المحاذاة، والدوائر القصيرة، أو غياب المكونات أو انقلابها، وكذلك عيوب اللحام.

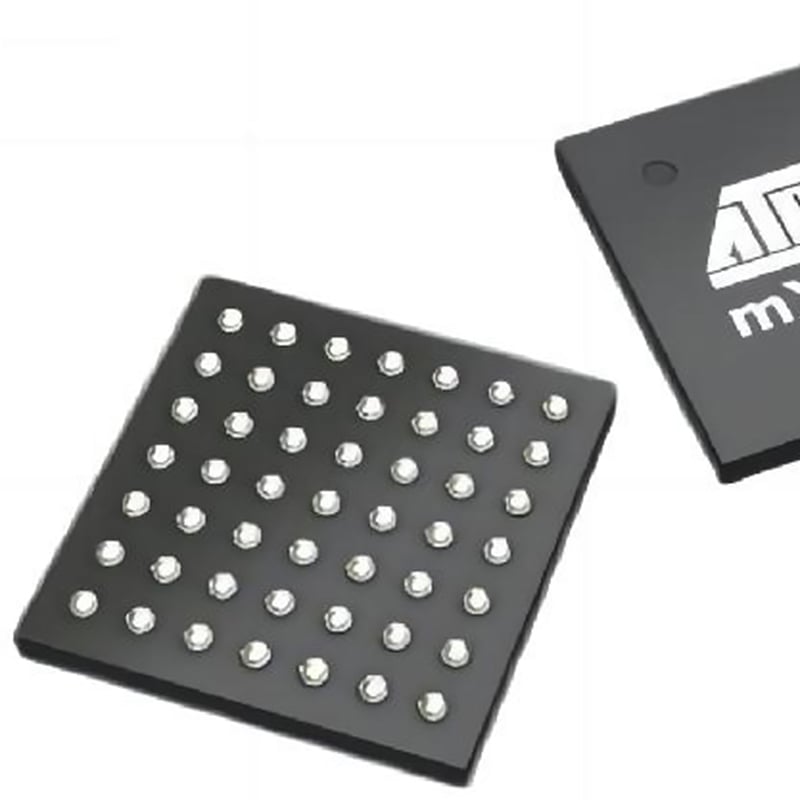

التحليل بالأشعة السينية: بالنسبة لمكونات BGA والأجهزة ذات الوصلات المخفية، تضمن التصوير الإشعاعي المتقدم إنشاء وصلات قوية.
تصغير جاد.
إعداد عالي السرعة وعالي الحجم.
القدرة على تركيب العناصر من الجهتين.
تحسين الأداء الكهربائي نتيجة تقليل أبعاد المسارات والمحاثة.
تطبيقات التثبيت السطحي المعتادة:
الأدوات الرقمية الاستهلاكية.
المعدات عالية السرعة.
الإلكترونيات الطبية والسيارات حيث يُعد السمك عاملاً حاسماً.

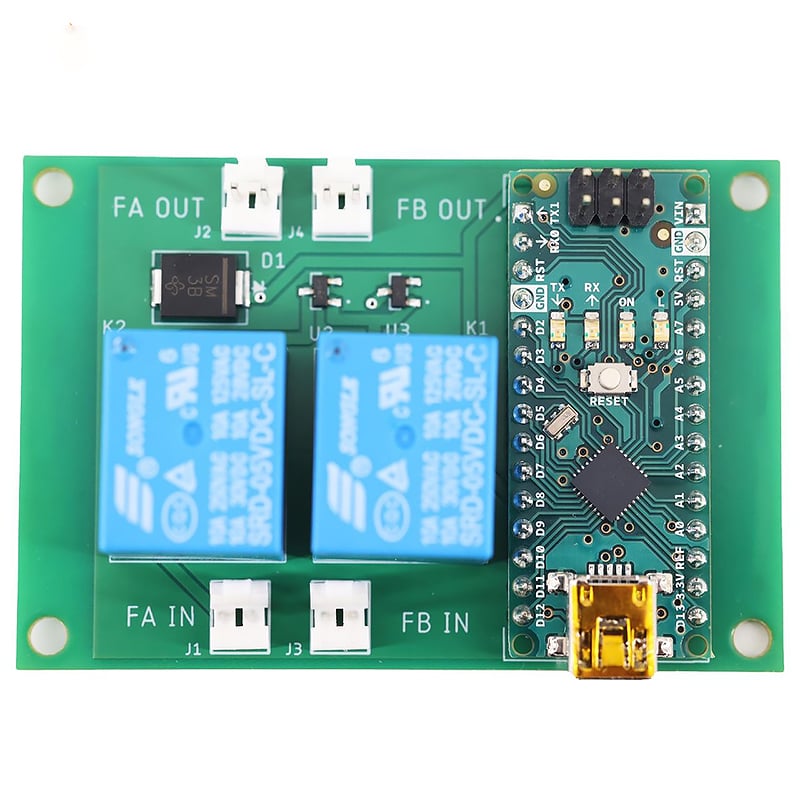

تُعَدُّ تقنية الثقوب المعدنية (THT) أقدم طريقة لتجميع اللوحات الإلكترونية، ولا تزال ذات أهمية بالغة في التطبيقات التي تتطلب أقصى درجات المتانة الميكانيكية والمتانة العامة.
نوع العنصر: الأطراف (الأرجل) تمتد عبر الفتحات المثقوبة في لوحة الدوائر المطبوعة (PCB).
إعداد عملية التحسين:
إدخال المكوِّنات: تُركَّب العناصر يدويًّا أو باستخدام أدوات شبه آلية مباشرةً في الفتحات المطابقة على اللوحة.
اللحام بالموجة: تمرُّ اللوحات فوق «موجة» من اللحام السائل، التي ترتفع عبر الفتحات لتوصيل الأطراف بالمسطحات الموصلة.
قص الأطراف وتنظيفها: تُقَصُّ الأطراف الزائدة؛ وتُزال بقايا مادة التدفق.
روابط ميكانيكية أقوى؛ ومناسبة جدًّا للمكونات الكبيرة أو الثقيلة.
موثوقية أعلى في البيئات عالية الاهتزاز أو القاسية.
أسهل في عمليات الإصلاح اليدوي، وتصنيع النماذج الأولية، والإعدادات المخصصة ذات الحجم المنخفض.
تطبيقات الثقوب المعدنية التقليدية (THT) العادية:
الفضاء الجوي، والصناعات العسكرية، والإلكترونيات Automobile.
أجهزة الإلكترونيات القدرة، والمحولات، والمنافذ، والمرحلات.
أنظمة التحكم الصناعي المستندة إلى ظروف قصوى من الصدمات والرنين ومستويات الحرارة.
تتضمّن التجميعات المدمجة كلاً من تقنية التركيب السطحي (SMT) وتقنية الثقوب المعدنية (THT)، مستفيدةً من مزايا كل طريقة.
غالبًا ما تتطلب لوحات التجهيزات استخدام تقنية التركيب السطحي (SMT) للدوائر الرقمية/الاتصالية الكثيفة، واستخدام تقنية الثقوب المعدنية (THT) للموصِلات طويلة الأمد، أو المحولات، أو المكونات التي تبدد الحرارة.
وتتيح هذه الطريقة مزيجًا مرنًا؛ فعلى سبيل المثال، قد يستخدم جهاز تحكُّم في طائرة درونية رقائق وأجهزة استشعار بتقنية التركيب السطحي (SMT)، بالإضافة إلى مكونات بتقنية الثقوب المعدنية (THT) لمآخذ إدخال الطاقة والمكثفات الكبيرة.
تُنشَأ عناصر SMT وتُلحَم في البداية (الانصهار).
تتطلب عناصر THT تركيبها ثم لحامها بالموجة.
قد تخضع اللوحات النهائية لفحص مدمج واختبارات متعددة المراحل.
ورغم أن مصطلحي PCB وPCBA يُستخدمان أحيانًا بالتبادل، فإنهما يرمزان في الواقع إلى مراحل مختلفة في عملية تصنيع الأجهزة الإلكترونية، ولكل منهما وظيفته الخاصة وتكاليفه ومتطلباته التقنية وتطبيقاته السوقية المميزة.
PCB (لوحة الدوائر المطبوعة): هي لوحة تنظيمية غير وظيفية — أي لوحة توصيلات فارغة مصنوعة من طبقات من المادة الأساسية (مثل FR4) والمسارات النحاسية وطبقة الحماية من اللحام (solder mask) والطباعة الحريرية (silkscreen). وتتمثل وظيفتها في توفير الدعم الميكانيكي والمسارات الكهربائية للمكونات المستقبلية، وليس في العمل كدارة كهربائية بحد ذاتها.
لوحة الدوائر المطبوعة المجمعة (PCBA): تُعَدّ لوحة الـ PCBA لوحةً مكتملةً — وبشكل أساسي، هي لوحة الـ PCB التي تم تركيب جميع المكونات الإلكترونية المطلوبة عليها (السلبية والنشطة) ولحامها فعليًّا. وفي هذه المرحلة، تكون اللوحة وحدة إلكترونية وظيفية تقوم بعمليات الحساب أو التحكم أو التفاعل أو مراقبة الطاقة أو الكشف.
نصائح لإنتاج لوحات الدوائر المطبوعة (PCB):
التنسيق: تصميم التخطيط باستخدام برامج CAD، وإنشاء ملفات جيربر (Gerber).
التصنيع: تحضير الركيزة، وتلبيس النحاس، ونقش النمط، والحفر، والتلبيس الكهربائي، وطبقة مقاومة اللحام، والطباعة الحريرية، والتشطيب السطحي، والفحص النهائي.
نصائح لتصنيع لوحات الدوائر المطبوعة المجمعة (PCBA):
عملية التحضير للتركيب: قائمة المواد (BOM)، وبيانات تحديد مواقع التركيب (Pick-and-Place/Centroid)، وتوفير المكونات.
تركيب المكونات: تقنية التركيب على السطح (SMT) و/أو تقنية الثقوب المعدنية (THT).
اللحام: اللحام بالانصهار (Reflow) لتقنيات SMT، واللحام بالموجة (Wave Soldering) لتقنيات THT.
التقييم والاختبار: الفحص البصري الآلي (AOI)، والتصوير بالأشعة السينية (X-ray)، والاختبار الكهربائي في الموقع (ICT)، واختبار الوظائف (FCT)، والفحوصات الوظيفية.
|
وجه |
الـ PCB |
الـ PCBA |
|
الوظيفة |
لوحة قاعدة خاملة |
دائرة إلكترونية عملية بالكامل. |
|
التركيز على التصميم |
تتبع الإشارات، ترتيب الطبقات، قابلية التصنيع |
نمط المكوّنات، استراتيجية اللحام، الفحص |
|
تخصيص |
عدد الطبقات، المادة، التشطيب |
اختيار المكوّنات، البرمجيات الثابتة، إعداد السلسلة |
|
فحص المتطلبات |
الاختبار الكهربائي، الاستمرارية، الدوائر القصيرة |
الاختبار داخل الدائرة، الاختبار الوظيفي، الاختبار البيئي، فحص التصوير البصري الآلي (AOI)، الأشعة السينية |
|
إمكانية إعادة العمل |
بعض (آثار القطع/القفز) |
المنشأة (تتطلب لحامًا إضافيًّا، وقد تُتلف الوصلات) |
لوحة الدوائر المطبوعة (PCB): تكلفة منخفضة إلى معتدلة لكل لوحة؛ وتتحدد أساسًا بأبعاد اللوحة وعدد الطبقات والمنتج والطلاء. وهي مثالية للأتمتة وتصنيع النماذج الأولية.
لوحة الدوائر المطبوعة المجمعة (PCBA): تكلفة نظام أعلى؛ وتشمل التكاليف المتعلقة بـ:
شراء المكونات.
عمالة التجميع أو الأتمتة.
المراقبة ومراقبة الجودة.
الخسائر الناتجة عن مشكلات الإعداد.
الإجراءات المشمولة مثل التنظيف والتقييم وتغليف المنتج.
اللوحة الإلكترونية (PCB): الأسرع (فقط ٢٤–٧٢ ساعة للإصدارات السريعة أو أسبوعين إلى أسبوعين ونصف للإنتاج التقليدي، حسب درجة التعقيد).
اللوحة الإلكترونية المُجمَّعة (PCBA): أطول، وعادةً ما تستغرق من أسبوعين إلى أربعة أسابيع أو أكثر، نظراً لتعقيد سلاسل التوريد، وجدولة عمليات التجميع، والاختبارات بعد التجميع.
اللوحة الإلكترونية (PCB): تُسلم كلوحات فارغة؛ ويستخدمها المهندسون في مراحل النماذج الأولية أو في الشركات التي تمتلك خطوط إنتاج خاصة بها.
التغليف: مفرغ من الهواء، قابل للتراص، ومقاوم للرطوبة.
اللوحة الإلكترونية المُجمَّعة (PCBA): تُسلم كمكونات جاهزة للدمج النهائي؛ وتُستخدم في التصنيع النهائي، وجاهزة للدمج في الغرفة أو النظام.
التغليف: مقسَّم إلى أقسام، مضاد للكهرباء الساكنة، وغالباً ما يُصمَّم على هيئة صواني مخصصة لحماية المكونات الحساسة.
تُفضَّل اللوحات الإلكترونية (PCB) عندما:
في مراحل مبكرة من دورة حياة المنتج (النماذج الأولية، والبحث والتطوير).
تسعى الشركات إلى إنشاء نفسها أو تغييرها.
يُشترط تقليل التكاليف الأولية للإنتاج إلى أدنى حدٍ ممكن.
تُفضَّل لوحات الدوائر المطبوعة المجمَّعة (PCBAs) عندما:
تُفضَّل الخيارات الكاملة (أي التعاقد الخارجي لإدارة التعقيدات).
يكون التوقيت السريع للوصول إلى السوق أمرًا بالغ الأهمية.
تتطلب العملية مرافقَ تصنيع متخصصةً أو دوائرَ عالية الجودة أو عالية السرعة.
تفتقر الشركة إلى القدرات أو الأجهزة اللازمة لإعداد البنية التحتية.
تُمثِّل لوحات الدوائر المطبوعة (PCBs) ووحدات لوحات الدوائر المطبوعة المجمَّعة (PCBAs) خطواتٍ متتاليةً ومتكاملةً في عملية تصنيع الأجهزة الإلكترونية — وهي علاقة تعاونية تشكِّل جوهر كل منتج رقمي ذكي.
تُعَدُّ لوحة الدوائر المطبوعة (PCB) النقطة الابتدائية لأي جهاز إلكتروني حديث. وهي تؤدي الوظائف التالية:
الهيكل الميكانيكي — الذي يُحدِّد تخطيط اللوحة ومواقع المكوِّنات.
الشبكة الواصلة — التي تُعرِّف المسارات الكهربائية لإشارات التشغيل والطاقة.
لوحة التصميم — حيث توضع جميع المكوِّنات، وتُلحَم، وتُختبَر على خط الإنتاج لاحقًا.
يتكوَّن تجميع لوحة الدوائر المطبوعة (PCBA) عندما تُركَّب جميع المكوِّنات الإلكترونية المطلوبة على لوحة الدوائر المطبوعة العارية، وذلك باستخدام تقنيات التركيب السطحي (SMT)، أو التركيب عبر الثقوب (THT)، أو تقنيات التركيب الهجينة.
الاعتمادية الأساسية:
لا يمكن تجميع لوحة الدوائر المطبوعة (PCBA) دون وجود لوحة الدوائر المطبوعة (PCB): فالركيزة، والمسارات النحاسية، والثقوب الواصلة (vias)، ووسادات اللحام الموجودة على لوحة الدوائر المطبوعة تشكِّل دعائم أساسية لكل مكوِّن إلكتروني أثناء عملية التجميع.
وتؤثِّر دقة لوحة الدوائر المطبوعة (PCB)، ونظافتها، وجودتها المادية تأثيرًا مباشرًا على قابلية اللحام، والسلامة الكهربائية، والموثوقية طويلة الأمد لتجميع لوحة الدوائر المطبوعة (PCBA).
التركيز: ترتيب الطبقات، وصدق الإشارات، والمتانة الميكانيكية.
النتيجة: لوحة فارغة غير وظيفية قابلة للاختبار.
التأكيد: اختيار المكونات، والتحديد الدقيق لمواقعها، واللحام المتين، واختبارات شاملة.
النتيجة النهائية: دائرة كهربائية عملية — جاهزة للدمج مباشرةً في المنتج النهائي.
اللوحة الإلكترونية (PCB): غالبًا ما تُعبَّأ تحت ضغط جوي منخفض (مفرغة)، وتُحمَّل وتُصنَّف — خطر ضئيل جدًّا، وسهلة للغاية في النقل.
اللوحة الإلكترونية المجمعة (PCBA): تتطلب تغليفًا شخصيًّا مضادًّا للكهرباء الساكنة، ومُقسَّمًا إلى أقسام منفصلة لحماية المكونات الحساسة والوصلات اللحامية الحساسة من التفريغ الكهروستاتيكي (ESD) ومن آثار المناولة والاهتزاز.
تصنيع اللوحات الإلكترونية (PCB) يشكِّل عادةً الأساس الوحدوي في سلسلة التوريد، مما يتيح درجة عالية من المرونة: حيث يمكن إنتاج تصاميم أو مواصفات مختلفة للوحات إلكترونية لتلبية احتياجات نماذج متنوعة أو متطلبات العملاء المخصصة.
تثبيت لوحات الدوائر المطبوعة المجمعة (PCBA) هو حيث تُفصَّل العناصر وتُفَحَص وتُضاف إليها قيمة مضافة— لدعم كل شيء بدءًا من النماذج الأولية السريعة ووصولًا إلى الحلول النهائية لمصنّعي المعدات الأصلية (OEMs) في السوق الجماعي.
تلعب لوحات الدوائر المطبوعة (PCBs) ولوحات الدوائر المطبوعة المجمعة (PCBAs) دور الهيكل المادي والأساسي في عصر الأجهزة الرقمية. ولقد جعلت بساطتها وقدرتها على التوسع وقابليتها للتخصيص من الممكن تحقيق ابتكارات غير مسبوقة في عدة مجالات تكنولوجية. سواءً على هيئة لوحة ذات جانب واحد بسيطة أو على هيئة لوحة متعددة الطبقات كثيفة التجهيز تمامًا، فقد أصبحت هذه القواعد حيويةً في ما يكاد يكون كل قطاع.
تُشكِّل لوحات الدوائر المطبوعة (PCBs) ولوحات الدوائر المطبوعة المجمعة (PCBAs) اللبّ في الأجهزة الاستهلاكية الحديثة— حيث تُعد الكثافة وكفاءة التكلفة والأداء العالي عوامل بالغة الأهمية.
الاستخدامات الشائعة لوحدات لوحات الدوائر المطبوعة المجمعة (PCBA):
الهواتف الذكية وأجهزة الحاسوب اللوحية: تُدار وحدات لوحات الدوائر المطبوعة المجمعة متعددة الطبقات (Multi-layer PCBAs) الطاقة والمعالجة والمستشعرات ووظائف الاتصال والهوائيات ضمن مساحات فائقة الضيق.
أجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر المنزلية: لوحات رئيسية معقدة تحتوي على مكونات تقنية تركيب سطحي (SMT) وتركيب ثقب عادي (THT) مزدحمة جدًا، وتدعم وحدات المعالجة المركزية السريعة والذاكرة ووحدات الإدخال/الإخراج.
الأجهزة القابلة للارتداء: لوحات دوائر مطبوعة إلكترونية (PCBA) فائقة الصغر وقابلة للتخصيص، مصممة خصيصًا لتحقيق الفائدة وطول عمر البطارية والاتصال اللاسلكي.
الأجهزة المنزلية والأجهزة الترفيهية: لوحات دوائر مطبوعة ثنائية الوجه أو متعددة الطبقات تُشغل دوائر التحكم في أجهزة التلفزيون وأجهزة الغسيل ووحدات التبريد ومكبرات الصوت الذكية وغيرها الكثير.
الاتجاه العالمي نحو كهربة المركبات وتشغيلها آليًّا وربطها بشبكات الاتصال يعتمد على حلول موثوقة وقوية للوحات الدوائر المطبوعة (PCB) ولوحات الدوائر المطبوعة المجمعة (PCBA).
تشمل التطبيقات السرية ما يلي:
وحدات تحكم المحرك (ECU) / وحدات تحكم ناقل الحركة: لوحات دوائر مطبوعة مجمعة (PCBA) متعددة الطبقات ذات متطلبات صارمة فيما يتعلق بالحرارة والرنين والتداخل الكهرومغناطيسي (EMI).
إدارة بطاريات السيارات الكهربائية (EVs): لوحات دوائر مطبوعة مجمعة (PCBA) نحاسية سميكة لتوصيل التيار الكهربائي وضمان الأمان والحماية.
أنظمة المساعدة المتقدمة في القيادة (ADAS): إعدادات عالية السرعة ومُحسَّنة للترددات الراديوية (RF)، متعددة الطبقات، مُصمَّمة خصيصًا لأنظمة الرادار والكاميرات الرقمية ودمج أنظمة الاستشعار.
الإعلانات التلفزيونية التفاعلية والتنقل: لوحات معقدة تزود بمنافذ HDMI ونظام تحديد المواقع العالمي (GPS) وتقنية البلوتوث وميزات واجهة مستخدم متقدمة.
تتطلب أنظمة الأتمتة الصناعية والروبوتات وأنظمة التحكم لوحات دوائر مطبوعة مجمعة (PCBA) قوية وموثوقة ومصممة للعمل في البيئات القاسية.
تُعد الأمان والدقة بالغَي الأهمية في مجال الرعاية الصحية، ولذلك يجب أن تستوفي لوحات الدوائر المطبوعة المجمعة (PCBA) أعلى المتطلبات المتعلقة بالسلامة والتوافق الحيوي.
تعتمد أجهزة الحوسبة الفعّالة على لوحات دوائر مطبوعة مجمعة (PCBA) عالية السرعة متعددة الطبقات لدعم الاتصالات الكثيفة الخاصة بالمعالجة والذاكرة وتوزيع الطاقة.
يعتمد هيكل الاتصالات السلكية واللاسلكية على لوحات دوائر مطبوعة مجمعة (PCBA) قادرة على التعامل مع الترددات العالية وفقدان الإشارة المنخفض والمعالجة الآمنة حراريًّا.
ظروف الاستخدام النموذجية:
محطات القاعدة، والمحولات، وأجهزة التوجيه: لوحات متعددة الطبقات مُحسَّنة للترددات الراديوية تدعم تفاعلًا فائق السرعة وخاليًا من الأخطاء.
المكونات اللاسلكية: لوحات دوائر مطبوعة مجمعة (PCBAs) مدمجة وآمنة لعناصر تقنيات الجيل الخامس (5G) وشبكات الاتصال طويلة المدى (LTE) وواي فاي (Wi-Fi) وبليتوث (Bluetooth).
في مجالات الفضاء الجوي، والعسكرية، وتكنولوجيا الأقمار الصناعية، تتعرض اللوحات الدوائر المطبوعة (PCBs) واللوحات المجمعة (PCBAs) لأحد أصعب الظروف التشغيلية على مستوى العالم.
أبرز التطبيقات:
أنظمة قمرة القيادة والإلكترونيات الجوية: لوحات هجينة صلبة-مرنة (Rigid-flex) مقاومة للإشعاع لضمان السلامة التامة وتوفير الوزن.
أنظمة الأقمار الصناعية: لوحات مجمعة خفيفة الوزن، مقاومة لدرجات الحرارة المتطرفة، ومُختبرة لتحمل الاهتزازات، مُصممة لمعالجة الإشارات ونقل البيانات الاستكشافية (telemetry).
أنظمة التوجيه، والصواريخ، والرادار: تجميعات فائقة المتانة تحتوي على مسارات مدرعة مكررة ومعالجات تصفية متقدمة.
تُحفِّز عمليات التصغير، وكفاءة استهلاك الطاقة، وطول عمر التشغيل تصميم اللوحات الدوائر المطبوعة (PCB) واللوحات المجمعة (PCBA) الخاصة بأجهزة إنترنت الأشياء.
التطبيقات البارزة:
أجهزة الاستلام عن بُعد والعلامات الذكية: لوحات دوائر مطبوعة (PCBAs) صغيرة جدًّا ومنخفضة الطاقة للغاية ومتعددة الاستخدامات، مُصمَّمة لاستهلاكٍ ضئيلٍ جدًّا من الطاقة وموقعٍ صغيرٍ جدًّا.
مكونات المنازل الذكية: لوحات دوائر مطبوعة ذات وجهين أو وجه واحد تُستخدم في أزرار التحكم وأجهزة استشعار البيئة ووحدات التحكم.
إنترنت الأشياء الصناعي: لوحات دوائر مطبوعة متينة مُصمَّمة لجمع البيانات والتحكم فيها في الميدان.
يُعَدُّ الاختيار بين تصنيع لوحة دوائر مطبوعة خام (Bare PCB) واعتماد حلٍّ كاملٍ مكوَّنٍ من لوحات دوائر مطبوعة مجمَّعة (PCBA) قرارًا حيويًّا في دورة حياة الأجهزة الإلكترونية. ويؤثِّر هذا الاختيار في التكاليف والجداول الزمنية ومتطلبات الاختبار وتعقيد سلسلة التوريد، بل ويؤثِّر في نهاية المطاف على نجاح مشروعك. أما الخيار الأمثل فيعتمد على مصادرك التقنية وحجم الإنتاج المطلوب والجدول الزمني ونهج إدارة المخاطر.
تُعدُّ شركات تقديم خدمة اللوحات الدوائرية الخامة الخيار الأمثل عندما:
تكون لا تزال في مرحلة النماذج الأولية أو المرحلة المبكرة جدًّا من التصميم: لتكرار تخطيطات الدوائر بسرعة واختبار التوصيل أو التناسب القياسي فعليًّا داخل مساحة النظام.
امتلاك القدرة على تجميع الأجهزة الإلكترونية الداخلية: إمكانية الوصول إلى لوحات التوصيل المُعاد لصقها (Reflow) أو اللحام بالموجة (Wave Soldering)، ومحطات اللحام اليدوي، والمهندسين/الفنيين ذوي الخبرة.
الحاجة إلى تحكم كامل في توريد المكونات: الرغبة في اختيار الموزعين أو فحصهم أو استبدالهم لكل مكوّن على حدة.
الرغبة في تحسين الأسعار مع خفض متطلبات العمل في المرافق أو الأبحاث والتطوير (R&D): توفير تكاليف الإعداد والتوزيع — وبخاصة بالنسبة للإنتاج بكميات قليلة أو التصنيع لمرة واحدة فقط.
توفر حلول التجميع الكامل للوحات الدوائر المطبوعة (PCBA) لوحة أم جاهزة تمامًا للاستخدام. وهي ممتازة عندما ترغب في ما يلي:
تحتاج إلى خدمة كاملة وجاهزة للإنتاج: تقوم شركات تقديم خدمات التجميع الكامل للوحات الدوائر المطبوعة (PCBA) بتوفير جميع المكونات، وإدارة عملية التجميع الكاملة، واختبار المنتج، وتقديم نظام متكامل ومفيد — مما يبسّط عمليتك بشكل كبير.
عدم امتلاكك أجهزة داخلية للتركيب أو الخبرة اللازمة: لا تمتلك خط تجميع سطحي (SMT)؟ ولا تمتلك محطة تركيب عبر الثقوب (THT)؟ قم بالاستعانة بمصادر خارجية لدى الخبراء وركّز على مجالات خبرتك الأساسية مثل تصميم المنتجات أو التطبيقات البرمجية أو التسويق.
يتطلب إعدادًا متخصصًا جدًّا أو كثيفًا جدًّا: تتطلّب المنشآت التي تُركِّب المكونات عبر تقنية التركيب السطحي (SMT)، أو مكونات حزمة الشبكة الكروية (BGA)، أو المكونات ذات التباعد الدقيق (fine-pitch) أجهزة مبتكرة لالتقاط ووضع المكونات وتقييمها بالأشعة السينية، وهي أجهزة غير متوفرة في العديد من مختبرات التطوير.
الرغبة في تقليل تعقيد سلسلة التوريد: عدد أقل من المورِّدين، وعدد أقل من الاتفاقيات، وانخفاض حالات الإخفاق في ضبط الجودة. لوجستيات منظمة وأجزاء أقل عُرضة للتوقف عن العمل.
الحاجة إلى تسريع الوقت اللازم للوصول إلى السوق: التركيز على شحن المنتجات إلى العملاء أو توسيع نطاق التصنيع دون المخاطرة بحدوث عيوب أو دورات إعادة عمل غير متوقَّعة.
|
عامل |
Bare pcb |
PCBA (حلّ جاهز بالكامل) |
|
مرحلة المنتج |
البحث والتطوير، النموذج الأولي، وحدة الاختبار |
جاهز للإنتاج، إطلاق واسع النطاق |
|
الموارد التقنية المطلوبة |
اللحام، والفحص الداخلي |
حد أدنى، يُدار بواسطة ممثل |
|
التكلفة |
أقل تكلفة للمشاريع البسيطة |
نفقات نظام أعلى، وتكاليف عمالة واختبار الجودة (QA) |
|
المدة الزمنية للتسليم |
قصيرة (من ١ إلى ٧ أيام عادةً) |
أطول (بسبب عملية التوريد وإنشاء البنية التحتية) |
|
المخاطر/التعقيد |
أخطاء يدوية في الإعداد، ومخاطر تتعلق بتصميم القابلية للتصنيع (DFM) |
يتولى المورد مسؤولية الإعداد وتصميم القابلية للتصنيع (DFM) |
|
مرونة |
أعلى تكلفة للتعديلات/إعادة العمل |
الأفضل للطلبات المتكررة والتوسع |
|
اختبار |
تجميع ذاتي أو تفويض خارجي |
فحص آلي شامل (AOI)، واختبار في الموضع (ICT)، واختبار الوظائف (FCT) |
|
حالات الاستخدام |
التعديل الذاتي، وتصنيع النماذج الأولية |
الإطلاق التجاري، والأسواق الخاضعة للرقابة |
تعتمد الجودة الفائقة وموثوقية أجهزتك الإلكترونية على خبرة وقدرات شركاء الإنتاج لديك. وبغض النظر عن الحل المُعتمَد، فاحرص على أن يقوم المورِّد الخاص بك بالتحقق من هذه البنود:
الامتثال لمعايير IPC: الالتزام بمواصفات IPC-A-600 (لمتطلبات لوحات الدوائر المطبوعة PCB) وIPC-A-610 (لمعايير اللوحات المجمَّعة PCBA) يضمن متانة التصنيع واتساقه على المدى الطويل.
الشهادات: ابحث عن شهادات مثل ISO 9001 (إدارة الجودة)، وISO 13485 (للأجهزة الطبية)، وIATF 16949 (لصناعة المركبات)، أو تراخيص محددة حسب القطاع.
القدرات الشاملة: حلول متكاملة تشمل جميع المراحل (التصميم، والتصنيع، والتجميع، والاختبار، والخدمات اللوجستية) تُسرِّع من حل المشكلات وتُحسِّن تصميم القابلية للتصنيع (DFM).
أسعار واضحة وعروض أسعار واضحة والتواصل الفعّال: إدارة واضحة لقائمة المواد (BOM)، وفحوصات قابلية التصنيع (DFM)، ونظام إدارة علاقات العملاء (CRM) القوي، والمساعدة الهندسية السريعة هي مؤشرات على مركز إنتاج منظم وموثوق به.
السجل (الدراسة): توصيات مستمدة من مشاريع أو أسواق مماثلة، مع معدلات المخاوف المُجرَّبة والمُحقَّقة ومعدلات التوزيع في الوقت المحدَّد.
اختر لوحة الدوائر المطبوعة العارية (Bare PCB) عندما تكون المرونة أو إعداد النماذج الأولية أو تعديل المكونات من أولويات مهامك.
اختر لوحة الدوائر المطبوعة المجمَّعة (PCBA) عندما تكون سرعة الوصول إلى السوق أو القدرة على التوسُّع أو الموثوقية أو تبسيط سلسلة التوريد عوامل حاسمة.
التصميم الهجين: تقوم بعض الشركات أولاً بنمذجة اللوحات العارية، ثم تنتقل إلى خدمة التجميع الكاملة (Turnkey PCBA) للدورات التجريبية النهائية أو عمليات التصنيع. وهذا يقلِّل من مخاطر التصميم ويحافظ على القدرة الاستراتيجية على التوسُّع.
اختيار الشريك المثالي للتصنيع لوحات الدوائر المطبوعة (PCB) أو لوحات الدوائر المطبوعة المجمعة (PCBA) لا يدور تقريبًا حول السعر أو الاستعداد فقط، بل يتعلق بتقليل المخاطر، وجودة المنتج، وأمن سلسلة التوريد على المدى الطويل. فالشركة المصنِّعة التي تختارها ستؤثر في وقت طرح منتجك في السوق، ومعدل حدوث المشكلات، والامتثال التنظيمي، وقدرتك على التوسُّع مستقبلًا.
ولتفادي المشاكل المكلفة، إليك استراتيجية منظمة لاختيار مزوِّد موثوق لوحات الدوائر المطبوعة (PCB) أو لوحات الدوائر المطبوعة المجمعة (PCBA):.
عدد سنوات التشغيل والخبرة المتخصصة في مجال معين: فالموردون الذين لديهم سجلٌّ مثبتٌ من الأداء في قطاعك يفهمون احتياجاتك الخاصة، والمشكلات الشائعة التي تواجهها، والعوائق المتعلقة بالامتثال التنظيمي.
نطاق الكميات: هل يستطيع المورد التوسُّع من إنتاج النماذج الأولية إلى الإنتاج الآلي؟ وهل يدعم عمليات الإنتاج بكميات منخفضة أو أقل الحد الأدنى لكمية الطلب (MOQs) بما يتوافق مع احتياجاتك؟
لوحات الدوائر المطبوعة (PCB):
عدد الطبقات (حتى ٣٢ طبقةً فأكثر للتطبيقات عالية الكثافة أو عالية السرعة).
المواد الأساسية المتقدمة (مثل: FR4، والبولييميد، وروجرز، والسيراميك، واللواح ذات القلب المعدني).
توجيه الخطوط الدقيقة، الثقوب الميكروية، الثقوب المدفونة/العمياء.
مساحات سطحية فريدة (تغليف نيكل-ذهب كهربائي ENIG، والفضة الغامرة/القصدير، والذهب الصعب، وطبقة حماية عضوية OSP).
لوحات صلبة، مرنة، ومرنة-صلبة.
جانب التجميع الإلكتروني للوحات الدوائر المطبوعة (PCBA):
القدرة على التركيب السطحي (SMT) والتركيب عبر الفتحات (THT)، بما في ذلك المكونات ذات الدقة العالية (fine-pitch)، ووحدات الشبكة الكروية (BGA)، ووحدات الشبكة المربعة بدون أقدام (QFN)، ووحدات التجميع فوق بعضها (PoP).
التقييم البصري الآلي (AOI) والفحص بالأشعة السينية لمكونات BGA.
اختبار مفيد واختبار داخل الدائرة (ICT، FCT).
النماذج الأولية المتقدمة (ذات الدوران السريع) وخطوط الإنتاج عالية الحجم.
الشهادات الإلزامية:
ISO 9001: نظام عام لإدارة الجودة الممتازة.
IPC-A-600/IPC-A-610: متطلبات الصناعة اليدوية لتصنيع وتركيب لوحات الدوائر المطبوعة (PCB) ولوحات الدوائر المطبوعة المجمعة (PCBA).
الامتثال لمعايير UL وRoHS وREACH: حيثما يُطلب التأمين أو التحكم في الحالة.
ISO 13485 وIATF 16949 وAS9100: خصوصًا للأسواق السريرية والسيارات والفضاء الجوي.
معدات ضمان الجودة:
تقييم المنتجات الداخلة (IQC).
فحص بالرؤية الآلية (AOI) والأشعة السينية (X-ray) واختبار الدوائر المُبرمَجة (ICT) وفحوصات ضمان الجودة النهائية في مراحل مختلفة من الإجراءات.
إمكانية التتبع الكامل (أرقام الدفعات، رصد العناصر، التكامل بين أنظمة إدارة التصنيع MES وأنظمة تخطيط موارد المؤسسة ERP).
أنظمة التحسين المستمر/التغذية الراجعة.
توفير القطع: هل لدى ممثلك اتصالات موثوقة مع الموردين الموثوق بهم؟ وهل يمكنه التعامل مع مشكلات الكمية وانقطاع التوريد؟
إدارة تهديدات القطع المزيفة: خفضت أنظمة الشراء والتحقق وإمكانية التتبع الصارمة من خطر استخدام قطع غيار مزيفة أو منخفضة الجودة.
إدارة قائمة المواد بالكامل (BOM): دعم شامل من البداية إلى النهاية — يشمل التعامل مع القطع المنقطعة، ومصادر التوريد المختلفة، وتحسين أوقات التسليم، والتحكم في سلسلة التوريد.
هل يستطيع المصنع توريد النماذج خلال أيام، والانتقال إلى الإنتاج الضخم خلال أسابيع؟
هل يدعم بفعالية طلبات التصنيع العاجلة وطلبات تعديل التصميم (ECOs)؟
حد أدنى مرن لكميات الطلب ليتناسب مع نمو شركتك ودورة حياة منتجاتك.
مشرفو حسابات مخصصون، ودعم سريع عبر البريد الإلكتروني/الهاتف/الدردشة.
مُنسِّقون أو مطوّرون يعملون باللغة الإنجليزية، في حال كان التوريد عالميًا.
تحديثات نموذجية حول حالة الإنتاج والمعالم الرئيسية والتعقب المتعلق بالشحن.
التصميم من أجل التصنيع (DFM) ومساعدة في التخطيط لتحسين التنسيقات قبل التصنيع أو الإعداد.
أدوات الاقتباس الإلكتروني للأسعار: تكاليف فورية، ومحاكاة التحضير، واستجابات تصميمية للاقتباسات الخاصة باللوحات الدوارة (PCB) ولوحات الدوائر المطبوعة المجمعة (PCBA).
الشفافية في التكاليف: تفصيل كامل للنفقات. كن حذرًا من الرسوم غير المتوقعة!
شهادات إيجابية على منصات السوق المستقلة، مُؤكَّدة عبر إحالات مباشرة إن أمكن.
الدعم ما بعد البيع فيما يخص عمليات الإرجاع، والضمان، أو استكشاف الأخطاء الفنية وإصلاحها.
الاستعداد للتوقيع على اتفاقيات عدم الإفصاح (NDAs) أو حماية حقوق الملكية الفكرية الخاصة بك — وهي مسألة بالغة الأهمية خاصةً بالنسبة للمنتجات المبتكرة أو الفريدة.
المذكور هنا يحتوي على حلول واضحة لأكثر المخاوف انتشارًا التي يواجهها المهندسون ومشرفو المنتجات ومحترفو المشتريات فيما يتعلق باللوحات الدوائرية المطبوعة (PCBs) والوحدات المجمعة للوحات الدوائرية المطبوعة (PCBAs). ويمكن أن يكون هذا دليلك المرجعي السريع لتجنب الأخطاء واتخاذ قرارات مستنيرة.
اللوحات الدوائرية المطبوعة (PCBs) هي لوحات خام — غير وظيفية حتى يتم تركيب المكونات الإلكترونية عليها. وهي توفر الدعم الميكانيكي والمسارات الكهربائية، لكنها لا تُشغَّل ولا تعالج الإشارات من تلقاء نفسها.
الوحدات المجمعة للوحات الدوائر المطبوعة (PCBAs) هي وحدات مكتملة ووظيفية — أي اللوحة الدوائرية المطبوعة مع تركيب جميع المكونات عليها باللحام، وبعد فحصها الكامل تكون جاهزة للدمج في النظام.
اللوحة الدوائرية المطبوعة الخامة (Bare PCB): يمكن الانتهاء من تصنيع لوحات الدوائر المطبوعة ذات الدوران السريع خلال ١–٧ أيام للنماذج البسيطة، وخلال ٥–١٥ يومًا للوحات متعددة الطبقات العادية أو المعقدة عند الإنتاج بكميات كبيرة.
لوحة الدوائر المطبوعة المجمعة (PCBA): عادةً ما تستغرق من 2 إلى 6 أسابيع ابتداءً من تقديم الملفات. وتتفاوت مدة إنجاز لوحة الدوائر المطبوعة المجمعة (PCBA) بشكل كبير، وهي تتأثر بما يلي:
مدة توريد جميع عناصر قائمة المواد (BOM).
تكوين لوحة الدوائر المطبوعة المجمعة (PCBA).
ترتيب خطوات التجميع، والفحص، والاختبارات المفيدة.
الحقيقة: إذا كانت «المدة حتى دخول السوق» أمراً بالغ الأهمية، فاستفد من حلٍّ شاملٍ يعتمد على كفاءة مُثبتة في توريد المكونات والتجميع لتفادي تأخيرات المكونات أو أخطاء التخطيط.
من الناحية التقنية ممكنٌ، لكنه نادراً ما يُوصى به. وإزالة المكونات الثابتة — أي «إفراغ» لوحة الدوائر المطبوعة المجمعة (PCBA) — قد تؤدي إلى:
تلف الوصلات أو المسارات (pads/traces)، لا سيما في اللوحات متعددة الطبقات أو ذات التباعد الضيق بين المكونات.
ترك بقايا لحام، ما ينطوي على احتمال حدوث مشكلات مستقبلية.
حدوث تشوه في اللوحة إذا عُرّضت أكثر من مرة لدرجات حرارة مرتفعة.
أفضل تقنية: إعادة استخدام لوحات الدوائر المطبوعة (PCBs) فقط لأغراض دراسة التخطيط، أو إصلاح الدوائر، أو «الفحص التدميري». ويجب أن تُستخدم اللوحات الجديدة دائمًا في المنتجات الحرجة لضمان الموثوقية.
التزم بالإرشادات القياسية في السوق فيما يخص عرض المسارات، والتباعد بينها، وحجم الثقوب، والمسافات الآمنة بين المكونات، وشكل الوصلات (Pads)، واستشر جدول القدرات الخاص بمُصنّعك التعاقدى (CM).
استخدم أدوات فحص قواعد تصميم اللوحات (DRC) وأدوات تقييم قابلية التصنيع (DFM) المتوفرة في برنامج التصميم بمساعدة الحاسوب (CAD) الخاص بك أو لدى شريك الإنتاج.
التعاون المبكر مع موزِّع لوحات الدوائر المطبوعة/لوحات الدوائر المطبوعة المجمَّعة (PCB/PCBA) يوفِّر لك ملاحظاتٍ حول التصميم قبل أن تلتزم بتصاميم باهظة التكلفة أو عالية المخاطر.
نعم! ف numeros من الشركات المصنِّعة المتقدمة تقدِّم خدمات متكاملة تشمل تصنيع لوحات الدوائر المطبوعة (PCB fab)، وتوريد المكونات، والتجميع، بل وحتى إنتاج أداة الفحص (Test Jig).
المزايا:
تفاعل منظم.
إدارة أسرع للتغييرات (أوامر التغيير الهندسية).
استُخدمت مبادئ التصميم من أجل التصنيع (DFM) بأفضل طريقة ممكنة.
رقابة وقابلية تتبع فائقة من البداية حتى النهاية.
الأخبار الساخنة2026-04-18
2026-04-17
2026-04-13
2026-04-12
2026-04-11
2026-04-10
2026-04-09
2026-04-06
EN
