Com funciona un motor sense escovilles?

Introducció

No és exagerat afirmar que el modest motor elèctric és la base del món actual. Des del moviment dels petits ventiladors del vostre ordinador portàtil fins al desplaçament d’automòbils i camions elèctrics sencers, els motors elèctrics transformen l’energia elèctrica —subministrada per cables i bateries— en moviment mecànic potent i precís. Tot i que els motors elèctrics de corrent continu tradicionals han estat una peça fonamental en enginyeria durant més d’un segle, en els darrers anys ha sorgit una nova alternativa per a aplicacions exigents en control, on es requereixen eficiència, llarga vida útil, alt parell motriu i control de moviment precís: el motor de corrent continu sense escombres (motor elèctric BLDC).

La tecnologia contemporània BLDC és molt probable que estigui al centre de mercats innovadors com la robòtica, l’automatització, els electrodomèstics intel·ligents i especialment els drons —on el seu baix pes, la seva alta eficiència i la seva llarga vida útil ofereixen avantatges tècnics reals. A mesura que augmenten les necessitats de motors elèctrics silenciosos, lliures de manteniment i energèticament eficients, comprendre com funcionen els motors elèctrics sense escovilles ja no és només una curiositat tècnica, sinó un coneixement fonamental per a enginyers, desenvolupadors i consumidors amb coneixements tècnics. A mesura que el món s’inclina cap a motors elèctrics d’alta eficiència per garantir la sostenibilitat i el rendiment, els motors BLDC es converteixen ràpidament en la nova opció per defecte per a tot, des de discos durs fins a robots de servei i vehicles elèctrics.

Principals diferències entre motors de corrent continu amb escombretes i sense escombretes

Comprensió dels fonaments del motor BLDC

Al centre de cada motor elèctric de corrent continu sense escombretes (motor elèctric BLDC) hi ha dos principis fonamentals: la conversió eficient d’energia elèctrica directament en moviment mecànic i l’eliminació de la commutació mecànica habitual mitjançant la substitució per una commutació electrònica sofisticada. Aquest pas evolutiu en el disseny dels motors elèctrics posiciona el motor elèctric BLDC a la vanguardia dels motors elèctrics d’alta eficiència.

Un motor elèctric típic —ja sigui un motor elèctric CA o un motor elèctric CC— funciona creant un camp electromagnètic giratori que interactua amb un altre camp electromagnètic, fent que les paletes giren. Els mètodes concrets mitjançant els quals es genera, modifica i sincronitza aquest camp magnètic són essencials per determinar exactament com funciona cada tipus de motor elèctric.

L’evolució del motor elèctric de corrent continu sense escombres (BLDC) es distingeix per la incorporació d’imants permanents a les paletes i bobines estatóriques activades electrònicament. En lloc de dependre de les escombres de carbó i un commutador per commutar mecànicament el corrent i canviar la direcció del camp electromagnètic, un motor BLDC fa servir sensors i circuits electrònics per aconseguir una «commutació» perfectament sincronitzada i exempta de desgast.

Els motors BLDC són, per tant:

Motores lliures de manteniment (sense desgast de les escombres).

Motores elèctrics d’alta eficiència (pèrdues elèctriques mínimes).

Eficients en el control precís de la velocitat i en el control exacte del parell.

Solten tenir una alta densitat de potència, amb mides i pes més reduïts per a la mateixa prestació.

Motores com a màquines de transmissió de potència: amb escombres vs. sense escombres

Els motors elèctrics són veritables motors de distribució de potència: transformen l'energia elèctrica en treball mecànic útil, ja sigui fent girar un disc dur, obrir les finestres d'un automòbil o fer funcionar un braç robòtic industrial. Històricament, el motor de corrent continu (CC) amb escombres ha estat molt utilitzat per la seva senzillesa i trivialitat.

Disseny i funcionament del motor de corrent continu amb escombres

Un motor de corrent continu amb escombres consta de:

Bobines del rotor: la part giratòria on el corrent genera el seu propi camp magnètic.

Imants de l'estator: imants permanents, o de vegades bobines, que proporcionen un camp magnètic constant amb què interactua el rotor.

Escombres i commutador: escombres de carboni conductors mantenen el contacte mòbil amb el commutador (un anell de coure fraccionat fixat al rotor). A mesura que el rotor gira, el commutador inverteix la direcció del corrent per mantenir un parell motor continu i una rotació unidireccional.

Debilitats dels motors de corrent continu amb escombres

Els motors elèctrics netes són extremadament fàcils de gestionar, però els seus punts febles principals s’han convertit realment en limitacions greus en aplicacions contemporànies:

Danys mecànics: les escombres entren en contacte físic amb el commutador, provocant fregament, calor, soroll elèctric i desgast constant.

Escintil·lació i interferències electromagnètiques (EMI): la commutació mecànica sovint provoca escintil·lacions, que poden generar interferències electromagnètiques (EMI), cosa que no és ideal per a eines digitals delicades.

Manteniment constant: les escombres es desgasten finalment i cal substituir-les, reduint així la vida útil del motor.

Ara entra en escena el motor de corrent continu sense escombres (BLDC)

El motor elèctric BLDC resol aquests problemes mitjançant un sistema completament electrònic per commutar el corrent, eliminant tota commutació per contacte directe, cosa que millora significativament la fiabilitat, el rendiment i la vida útil del motor.

Taula de dades: característiques dels motors amb escombres respecte als motors sense escombres

Introducció als motors de corrent continu sense escombres (BLDC)

Què és un motor de corrent continu sense escombres?

Un motor elèctric de corrent continu sense escombres és un tipus de motor elèctric amb imants permanents que consta d'un rotor amb imants permanents i d'un estator amb bobines fixes. Els circuits de control digitals canvien específicament el corrent entre les diverses bobines de l'estator, generant un camp magnètic que persegueix el rotor i el fa girar.

En termes generals: un motor BLDC és una innovació moderna i lliure de manteniment que ofereix un parell elevat, una excel·lent eficiència i un control de motor precís, sense les espurnes, la fricció ni el desgast característics dels motors de corrent continu tradicionals amb escombres.

Estructura d'un motor BLDC

Els motors elèctrics BLDC habituals tenen:

Estator: allotja els conjunts d'enrotllaments de coure no giratoris. Els enrotllaments de l'estator normalment es preparen en una configuració trifàsica.

Rotor: inclou imants permanents sòlids i irrecuperables, i gira en resposta als camps electromagnètics dinàmics de l'estator.

Controlador electrònic del motor (ESC): regula el moment d'aplicació del corrent als enrotllaments de l'estator per a un parell òptim i una eficiència màxima.

Variants principals dels motors BLDC

Inrunners: rotor a l'interior, habituals en ventiladors, bombes i perforadores.

Outrunners: rotor a l'exterior, habituals en motors elèctrics per a drons i models radiocontrolats, per obtenir un parell superior.

Sense carcassa / accionament directe: compactes per a aplicacions robòtiques o d'accionament directe.

Estructura del motor BLDC respecte a l'estructura amb escombres

Com funciona un motor de corrent continu sense escombres (BLDC)?

El principi de funcionament del motor BLDC es basa en la generació, l'activitat i la temporització dels camps magnètics per crear moviment, regulat per una commutació electrònica precisa.

Creació de camps magnètics giratoris

Els enrotllaments d'estator multifàsics (normalment trifàsics) s'exciten en un ordre determinat.

Els circuits digitals canvien (commuten) el corrent als enrotllaments, donant lloc a un camp magnètic que gira al voltant de l'interior del motor.

Els imants irreversibles de les paletes es veuen atrets pel camp electromagnètic variable, fent-los adaptar-se a la seva posició i girar.

Commutació electrònica i detecció de posició

A diferència dels motors amb escombres, els motors BLDC necessiten sensors per determinar la posició exacta de les paletes.

Unitats de detecció per efecte Hall: col·locades a l’interior del motor, detecten la posició dels imants de les paletes i proporcionen senyals en temps real al controlador.

Control sense sensors: alguns models aproximen la posició de les paletes analitzant la retroalimentació de tensió dels bobinats (detecció de la força contraelectromotriu).

El controlador del motor elèctric sense escombres (ESC) utilitza aquestes dades per excitar les bobines de l’estator adequades al moment precís, garantint un gir suau i eficient del motor elèctric i un parell motor òptim.

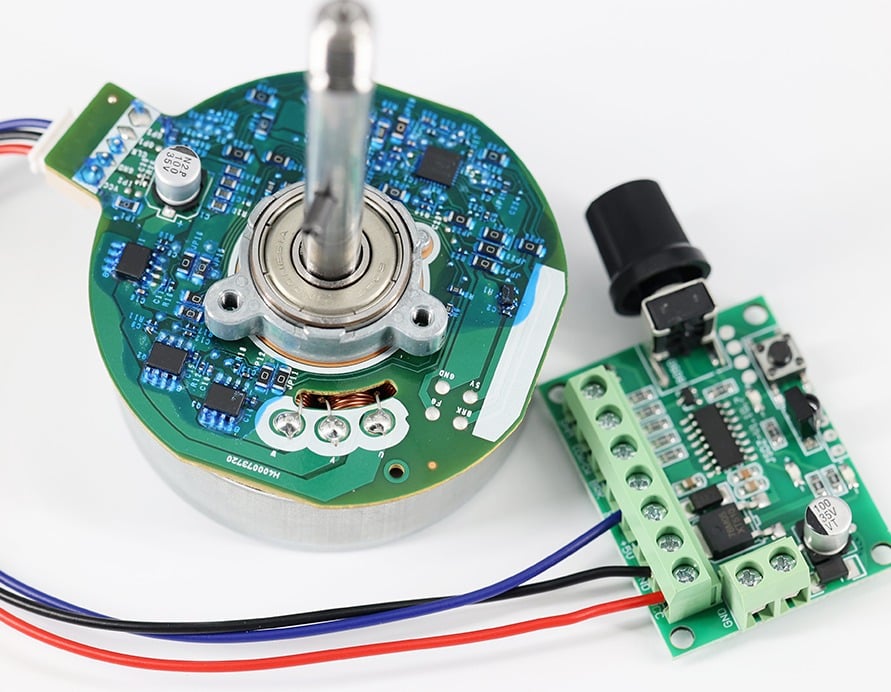

Què és un ESC (controlador electrònic de velocitat)?

Un motor BLDC no pot funcionar directament a partir d’una bateria senzilla o d’una font d’alimentació de CC. Requereix un controlador —anomenat controlador electrònic de velocitat (ESC)— per dur a terme la lògica i els canvis a alta velocitat que, en un motor elèctric tradicional, s’encarregarien les escombres i el commutador.

ESC: El cervell d’un motor sense escombres

L’ESC supervisa les senyals d’entrada desitjades (d’un receptor de ràdio, d’un sistema d’automatització o d’un ordinador integrat).

Utilitza interruptors semiconductors (MOSFET/IGBT) per connectar ràpidament les bobines del motor elèctric en seqüència, generant un corrent altern trifàsic a partir d’una entrada de CC.

Funcions de l’ESC

Temporització de la commutació: Activa les bobines exactament a l’angle adequat de les paletes per obtenir el parell i el rendiment màxims.

Control de velocitat i parell: Utilitza la modulació per amplada d’impuls (PWM) per variar la velocitat en temps real en resposta a càrregues variables.

Protecció contra errors: Supervisa la tensió, el corrent i la temperatura per protegir el motor contra sobrecàrregues, sobreintensitats i curtcircuits.

Observacions sobre la combinació: Funciona amb unitats de detecció Hall o amb el revers.

Avantatges dels motors sense escombretes (BLDC)

Els motors de corrent continu sense escombretes —sovent anomenats motors elèctrics BLDC— han experimentat un creixement explosiu a causa de la seva capacitat de superar els motors elèctrics de corrent continu convencionals i competir amb els motors elèctrics d’alternança en molts sectors tècnics. Analitzem-ne els punts forts més destacats i, per equilibri, les àrees limitades on no sempre són la millor opció.

Punts forts i febles dels motors BLDC

Control precís del preu, el parell i les instruccions gràcies als innovadors controladors electrònics (ESC). Robòtica precisa; automatització versàtil.

Alta fiabilitat: cap de brotxes per desgastar-se ni afectar la consistència. Ideal per a sistemes crítics.

Rendiment tèrmic: escalfament generat a la part fixa — estator —, cosa que facilita el refredament amb aletes o dissipadors tèrmics. Capacitat d’alta potència contínua.

Aplicacions industrials i del món real dels motors de corrent continu sense escombretes (BLDC).

Els motors elèctrics BLDC — amb la seva combinació inigualable d’eficiència, control de precisió i llarga vida útil — s’han convertit, efectivament, en la base de la indústria moderna, de la tecnologia de consum i de sectors emergents. A continuació, descobriu com els motors BLDC estan transformant àmbits clau.

Equipaments domèstics.

Eines de neteja, aire condicionat i aspiradores: els motors elèctrics BLDC ofereixen un servei silenciós, fiable i eficient energèticament. La velocitat variable (mitjançant l’ESC) millora el rendiment i redueix el consum d’energia elèctrica al llarg del temps.

Ventiladors de refrigeració: la vida útil prolongada i l’absència total de desgast de les escombres indiquen que els motors elèctrics BLDC alimenten els ventiladors de refrigeració de sales de servidors i sistemes intel·ligents d’aire condicionat durant anys.

Adaptabilitat elèctrica i automoció.

Automòbils elèctrics (EV), bicicletes elèctriques, ciclomotors i carrets de golf: el parell elevat, l’eficiència i el funcionament silenciós són requisits imprescindibles per als vehicles propulsats per bateries. Els ESC permeten funcions avançades com ara la frenada regenerativa, la vectorització del parell i el control electrònic de la conducció (drive-by-wire).

Sistemes d’assistència automotrius: motors elèctrics per a les finestres, ajust de seients i ventiladors de calefacció i refrigeració — on el funcionament silenciós i sense necessitat de manteniment és una avantatge clara.

Robòtica i automatització.

Robots industrials, màquines CNC, envasament automàtic d'articles i braços robòtics: El preu i l'establiment del control dels motors elèctrics BLDC asseguren un moviment determinat i repetible. La seva llarga vida augmenta la integritat i redueix el temps d'inactivitat.

Robòtica de servei i llar intel·ligent: Des de les aspiradores robòtiques fins als drons de seguretat: quan els consumidors demanen "funcions diàries, sense cap problema", els motors BLDC ho proporcionen.

Emmagatzematge d'informació i tecnologia moderna per a l'oficina.

Discos durs (HDD) i unitats de cinta: Els motors elèctrics BLDC ofereixen una rotació extremadament suau i de baixa vibració, necessària per a la lectura/escriptura precisa de dades.

Aeroespacial, drons i UAV.

Drons/UAV (vehicles aèris no tripulats): Cada segon de temps de vol i cada gram compten. Els motors elèctrics BLDC permeten un control ràpid i precís per a objectius constants, àgils i prolongats. (Vegeu la secció 9 per a un estudi complet sobre drons).

Destacats industrials del fabricant: estudis de casos.

AplicacióRol del motor elèctric BLDCAvantatges clau.

Fanuc RoboticsControl de braços multieixosPrecisió i estabilitat.

Estil Tesla 3HVAC, bombes de refrigeració, finestres elèctriques. Eficiència, resistència.

Drones DJI. Propulsió/maneuverabilitat. Viatge llarg, destresa.

Disc dur Western Digital. Transformació de l'eix, vibració reduïda. Funcionament silenciós i sense errors.

Com funcionen senzillament els motors de dron sense escovilles.

El nucli de l'equipament de propulsió per a UAV.

Els motors elèctrics de corrent continu sense escovilles s'han convertit realment en el requisit per defecte per als drones moderns i els UAV de múltiples rotores. En aquestes aplicacions, la necessitat de motors elèctrics lleugers, d'alta densitat de potència, amb respostes instantànies i control precís de la velocitat és vital.

Estructura d'un motor BLDC per a drons.

Estator: Part fixa amb bobinats d'electroimants de corrent elevat configurats per maximitzar el flux magnètic i canvis ràpids.

Rotors: Imants lleugers i duradors —sovint en estil 'outrunner' per obtenir més parell a costos mínims; això impulsa directament les hèlixs.

Controlador digital de preu (ESC): A diferència d’un comutador mecànic, l’ESC commuta en línia les bobines del motor elèctric segons la posició real dels àleps.

Com funciona exactament un motor elèctric de corrent continu sense escovilles (BLDC) per a drons?

L’ESC rep ordres de control (del controlador de vol).

L’ESC canvia ràpidament el corrent entre les tres fases de l’estator, generant un camp electromagnètic giratori.

Els imants permanents del rotor "segueixen" el camp variable, fent girar l’hèlix.

La retroalimentació de la posició del rotor (mitjançant sensors d’efecte Hall o fem retroactiva) manté les fases perfectament sincronitzades.

Modificar la freqüència del camp giratori (ajustant les senyals d’entrada a l’ESC) permet controlar immediatament la velocitat i el parell, cosa que possibilita un control de vol precís.

Avantatges tècnics per als drons.

Alta relació potència-pes: motors elèctrics més lleugers per a una càrrega útil major o una autonomia de bateria més llarga.

Control fluid i sensible: augment de velocitat gestionat per l’ESC, derivació dinàmica i manipulació precisa, fins i tot amb vents ràfegats.

Llarga vida útil: sense escombres, per tant, cap desgast mecànic —important per a procediments industrials amb UAV.

Silenciós i de baixa interferència electromagnètica (EMI): pot funcionar a prop de dispositius electrònics delicats i càmeres electròniques; adequat per a estudis de recerca sobre fauna salvatge, fotografia digital aerotransportada o viatges interiors.

Menys manteniment: necessari per a drons llançats al camp o en ubicacions d’accés difícil.

Casos pràctics d’ús de drons i dades estadístiques.

Tipus de dron/Avantatge del motor elèctric BLDC/Exemple.

Drons de recerca/Viatges llargs, RPM regulars, estabilitat/Agricultura de precisió.

Drons de competició/Canvi fulminant de RPM, parell ideal/Competidors de carreres automàtiques FPV.

Cinematografia/Entrega suau de potència, funcionament silenciós/Fotografiat cinematogràfic, televisió.

Drons de lliurament/Relació potència-pes, fiabilitat, càrrega tèrmica reduïda/Paquets/logística.

Preguntes Freqüents.

Què és un motor elèctric de corrent continu sense escombres (motor elèctric BLDC)?

Un motor elèctric de corrent continu sense escombretes (motor BLDC) és un motor elèctric que utilitza un rotor amb imants permanents i bobinats d’estator, amb commutació digital (sense escombretes físiques) per gestionar el canvi de corrent. Aquests motors elèctrics BLDC ofereixen un alt rendiment, fiabilitat i un control precís de la velocitat i el parell, cosa que els fa adequats per a robòtica avançada, drons, automatització industrial i molts altres àmbits.

Com funciona exactament un motor elèctric de corrent continu sense escombretes?

Un motor elèctric BLDC funciona excitant les bobines de l’estator en una seqüència temporal específica per generar un camp magnètic giratori. Les palles amb imants permanents segueixen aquest camp, fent girar l’eix resultant. En lloc de les escombretes mecàniques i el commutador, un controlador de motor BLDC (ESC) determina la posició de les palles mitjançant sensors o la força electromotriu inversa (back-EMF) i canvia digitalment les fases, permetent una rotació més suau, menys soroll elèctric i una vida útil més llarga.

Per què necessiten els motors BLDC un ESC (controlador electrònic de velocitat)?

Els motors elèctrics BLDC requereixen un controlador digital de velocitat perquè, sense escombres, no hi ha cap botó mecànic per alternar el corrent mitjançant les bobines i mantenir el motor elèctric en rotació. L’ESC comprova la posició de les paletes, aplica el corrent a la fase d’enrotllament adequada exactament al moment oportú, i ofereix un control intel·ligent de la velocitat, del parell i de la protecció contra errors.

Com es gestiona la velocitat i el parell en un motor BLDC?

La velocitat i el parell es gestionen mitjançant l’ESC, que utilitza la modulació per amplada d’impuls (PWM) per ajustar la tensió i el corrent als embobinats de l’estator. Per a una configuració o control d’actuació excel·lent, l’ESC avalua les senyals provinents dels sensors Hall o de la detecció de la f.e.m. inversa i pot executar algorismes de bucle tancat, cosa que fa que els motors BLDC siguin excel·lents per a robots i màquines CNC.

Com es comparen els motors BLDC amb els motors elèctrics pas a pas i els motors elèctrics d’inducció?

Motores elèctrics de pas a pas: Ofereixen tasques incrementals precises, però són menys fiables i tenen una velocitat/parell reduïts en comparació amb els BLDC. S’utilitzen habitualment per al control de posicionament en llaç obert, en lloc de treballar a velocitat/parell constants.

Motores elèctrics d’inducció (motores elèctrics CA): Molt resistents i econòmics, però més grans, més voluminosos i menys eficients a velocitats variables que els BLDC; requereixen variadors complexes per a un control precís.
