ความแตกต่างระหว่าง PCB กับ PCBA (PCB เทียบกับ PCBA) คืออะไร?

บทนำ: PCB กับ PCBA ——ความแตกต่างระหว่าง PCB กับ PCBA คืออะไร?

แผงวงจรพิมพ์ (PCB) และแผงวงจรพิมพ์ที่ประกอบแล้ว (PCBA) เป็นองค์ประกอบสองประการที่สำคัญที่สุดอย่างหนึ่ง แต่มักถูกเข้าใจผิดบ่อยที่สุด ในการออกแบบและผลิตอุปกรณ์อิเล็กทรอนิกส์ยุคใหม่ หากคุณทำงานด้านอุปกรณ์อิเล็กทรอนิกส์ ระบบฝังตัว หรือการพัฒนาผลิตภัณฑ์เครื่องมือ การเข้าใจความแตกต่างระหว่าง PCB กับ PCBA จึงเป็นสิ่งจำเป็นอย่างยิ่งต่อการสร้างอุปกรณ์ที่เชื่อถือได้ มีประสิทธิภาพด้านต้นทุน และก้าวหน้า

PCB คือโครงร่างหลัก — แผ่นฐานที่ไม่มีชีวิตซึ่งผลิตขึ้นอย่างแม่นยำ เพื่อให้โครงสร้างทางกายภาพและเส้นทางการเชื่อมต่อไฟฟ้าที่จำเป็น ตัว PCB เอง ซึ่งทำจากหลายชั้นของวัสดุเรซินอีพอกซีเสริมใยแก้วและทองแดงที่นำไฟฟ้า จะยังไม่สามารถใช้งานได้หากไม่มีชิ้นส่วนอิเล็กทรอนิกส์ติดตั้งอยู่ คล้ายกับระบบถนนที่ยังรอการจราจร

ในทางกลับกัน แผงวงจรพิมพ์ที่ประกอบแล้ว (PCBA: Printed Circuit Board Assembly) หมายถึงขั้นตอนการพัฒนาต่อไป นั่นคือ วงจรที่เสร็จสมบูรณ์ ประกอบเรียบร้อย และใช้งานได้จริง ณ จุดนี้ องค์ประกอบอิเล็กทรอนิกส์แบบพาสซีฟและแอคทีฟทั้งหมด เช่น ตัวต้านทาน ตัวเก็บประจุ ไดโอด และไอซี (ICs) ถูกบัดกรีอย่างแม่นยำลงบนแผงวงจรพิมพ์ (PCB) โดยใช้เทคนิคขั้นสูงต่าง ๆ เช่น เทคโนโลยีการติดตั้งบนผิวหน้า (Surface-Mount Technology: SMT) หรือเทคนิคการติดตั้งแบบเจาะรูผ่าน (Through-Hole Technology: THT) ดังนั้น PCBA จึงเป็นส่วนที่ทำหน้าที่เสมือน "สมอง ระบบประสาท และอวัยวะต่าง ๆ" ที่ถูกสร้างขึ้นบน "โครงกระดูก" (PCB) ซึ่งเปลี่ยนแผงวงจรพิมพ์ให้กลายเป็นซับซิสเต็มอิเล็กทรอนิกส์ที่สามารถทำงานได้อย่างสมบูรณ์

อะไรคือ PCB?

แผงวงจรพิมพ์ (Printed Circuit Board: PCB) เป็นระบบที่สำคัญพื้นฐานในอุปกรณ์อิเล็กทรอนิกส์แทบทุกชนิดในปัจจุบัน หากคุณเคยเปิดเครื่องคอมพิวเตอร์ โทรศัพท์มือถือ รีโมทคอนโทรล หรือแม้แต่ไมโครเวฟมาก่อน คุณก็คงเคยเห็นแผงวงจรพิมพ์มาแล้ว — โดยทั่วไปจะเป็นแผ่นแข็งสีเขียวเรียบ มีลายทองแดงเงาเป็นเส้นทางเดินสายไฟ และมีรูสำหรับยึดอุปกรณ์ พอร์ตต่าง ๆ และเครื่องหมายระบุตำแหน่ง

การวิเคราะห์แกนหลักและหน้าที่

โดยพื้นฐานแล้ว แผงวงจรพิมพ์ (PCB) คือ แผ่นวงจรไฟฟ้าที่ยังไม่ได้ติดตั้งชิ้นส่วนใดๆ และยังไม่สามารถใช้งานได้จริง ซึ่งผลิตจากวัสดุป้องกัน โดยมีชั้นทองแดงบางๆ ถูกเคลือบอยู่บนผิวด้านบน ชั้นทองแดงเหล่านี้จะถูกพัฒนาขึ้นอย่างแม่นยำให้กลายเป็นเส้นทางนำไฟฟ้า (conductive traces) — ซึ่งเทียบได้กับถนนหรือทางด่วนสำหรับอิเล็กตรอน — โดยอาศัยข้อมูลการออกแบบและกระบวนการผลิตที่ผ่านการควบคุมอย่างเข้มงวด ต่างจากในอดีตที่วงจรไฟฟ้าถูกประกอบด้วยการเดินสายด้วยมือ ปัจจุบัน PCB ช่วยทำให้การพัฒนาการเชื่อมต่อทางไฟฟ้ามีความเรียบง่ายและเป็นระบบมากยิ่งขึ้น

องค์ประกอบและวัสดุสำคัญที่ใช้ในแผงวงจรพิมพ์ (PCB)

ประสิทธิภาพและความทนทานของแผงวงจรพิมพ์ (PCB) ขึ้นอยู่กับคุณภาพของวัสดุหลักและโครงสร้างที่ใช้ในการผลิต ต่อไปนี้คือส่วนประกอบที่ประกอบขึ้นเป็นแผงวงจรพิมพ์สมัยใหม่:

PCBA คืออะไร?

หลังจากกระบวนการจัดวางและผลิตแผงวงจรพิมพ์ (PCB) อย่างพิถีพิถันแล้ว แผงที่ได้มาก็ยังคงเป็นเพียงโครงร่างเฉยๆ เท่านั้น—เป็น "ผืนผ้าใบเปล่า" ที่ประกอบด้วยทองแดง ไฟเบอร์กลาส และความพยายาม ในการทำให้โครงร่างพื้นฐานนี้มีชีวิตขึ้นมา เราจึงก้าวเข้าสู่โลกของ PCBA หรือการประกอบแผงวงจรพิมพ์ (Printed Circuit Board Assembly) ซึ่งเป็นขั้นตอนที่จำเป็นในการเปลี่ยน PCB ให้กลายเป็นสมองดิจิทัลที่มีชีวิตและสามารถทำงานได้จริง

การตีความหลักและการทำงาน

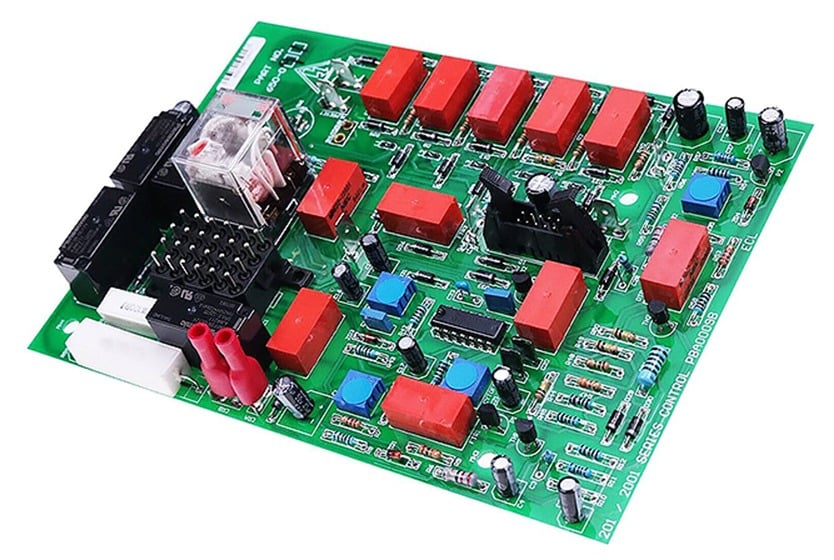

การประกอบแผงวงจรพิมพ์ (PCBA) คือ แผงวงจรพิมพ์ (PCB) ที่ได้ติดตั้งองค์ประกอบอิเล็กทรอนิกส์ทั้งหมด—ทั้งแบบพาสซีฟและแอคทีฟ—ลงบนแผงอย่างถูกต้อง ยึดติด และบัดกรีเข้ากับแผงเรียบร้อยแล้ว หลังจากขั้นตอนการประกอบนี้เท่านั้น แผงจึงจะกลายเป็นวงจรที่ใช้งานได้จริง สามารถจ่ายไฟ เปิดใช้งาน ประมวลผลข้อมูล และปฏิบัติงานในโลกแห่งความเป็นจริงได้

คุณลักษณะสำคัญของ PCBA:

ทำหน้าที่เป็นสมองและระบบประสาทของอุปกรณ์อิเล็กทรอนิกส์

ดำเนินการประมวลผลสัญญาณ การประมวลผลเชิงตรรกะ การสื่อสาร และการตรวจสอบการจ่ายพลังงาน

ให้สภาพแวดล้อมทางกายภาพและทางไฟฟ้าที่ออกแบบมาเพื่อความน่าเชื่อถือสูงสุด ซึ่งเอื้อต่อประสิทธิภาพที่สอดคล้องกับเกณฑ์ของตลาดและคาดหวังของผู้ใช้ปลายทาง

PCBA: จากโครงร่างสู่ฟังก์ชันการทำงาน

กระบวนการผลิต PCBA ต้องผ่านกิจกรรมหลายขั้นตอนที่ควบคุมอย่างเข้มงวด:

การพิมพ์ครีมบัดกรี: ครีมบัดกรีชั้นบางถูกพิมพ์ลงบนแผ่นรองขาขององค์ประกอบโดยใช้แม่พิมพ์ (stencil)

การจัดวางองค์ประกอบ: ใช้เครื่องมือแบบปิกแอนด์เพลซ (pick-and-place) ที่ควบคุมด้วยคอมพิวเตอร์ความเร็วสูง หรือบุคลากรที่มีความเชี่ยวชาญในการจัดวางแต่ละองค์ประกอบให้อยู่ในตำแหน่งที่เหมาะสมที่สุด ตามไฟล์การออกแบบแผงวงจรพิมพ์ (PCB) ของโรงงาน

การบัดกรี:

การประสานด้วยความร้อน (Reflow soldering): แผงวงจรจะผ่านเตาอบแบบรีโฟลว์ (reflow oven) ซึ่งควบคุมอุณหภูมิอย่างแม่นยำเพื่อทำให้สารประสานหลอมเหลว สร้างการยึดติดทั้งเชิงกลและเชิงไฟฟ้า

การประสานแบบคลื่น (Wave soldering): แผงวงจรจะถูกส่งผ่านคลื่นของสารประสานที่อยู่ในสถานะหลอมเหลว เพื่อเชื่อมต่อขาของชิ้นส่วนเข้ากับแผ่นทองแดง (pads)

การวิเคราะห์และการควบคุมคุณภาพ: ใช้วิธีขั้นสูง เช่น การประเมินด้วยภาพอัตโนมัติ (Automated Optical Inspection: AOI), การตรวจสอบด้วยรังสีเอกซ์ (X-ray inspection) สำหรับชิ้นส่วนชนิด BGA และการตรวจสอบด้วยสายตาโดยผู้ปฏิบัติงาน เพื่อยืนยันตำแหน่งของชิ้นส่วน คุณภาพของรอยประสาน และตรวจหาข้อบกพร่องใดๆ

การทดสอบเชิงปฏิบัติ: เมื่อติดตั้งชิ้นส่วนทั้งหมดเรียบร้อยแล้ว แผงวงจรจะผ่านการทดสอบภายในวงจร (In-Circuit Testing: ICT) และการทดสอบวงจรเชิงปฏิบัติ (Functional Circuit Testing: FCT) เพื่อยืนยันว่าทำงานได้ถูกต้อง — ซึ่งแสดงว่าแผงวงจรพิมพ์เปล่า (bare PCB) ได้เปลี่ยนมาเป็นแผงวงจรพิมพ์ที่ประกอบชิ้นส่วนครบถ้วน (PCBA) ที่เชื่อถือได้แล้ว

ส่วนสำคัญของ PCBA

มาดูกันว่า PCBA แบบเต็มรูปแบบประกอบด้วยส่วนใดบ้าง แต่ละส่วนล้วนช่วยเพิ่มความสามารถ ความน่าเชื่อถือ และความสะดวกในการผลิต

ความสำคัญของ PCBA ในการผลิตอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่

ประสิทธิภาพ: โดยการติดตั้งองค์ประกอบที่โดดเด่นอย่างชำนาญและรับประกันการเชื่อมต่อบัดกรีที่เชื่อถือได้ PCBA จึงสามารถบรรลุเป้าหมายด้านประสิทธิภาพที่แอปพลิเคชันในปัจจุบันต้องการ — ตั้งแต่อุปกรณ์อัจฉริยะและรถยนต์ไฟฟ้า (EV) ไปจนถึงเครื่องสแกน MRI และดาวเทียม

ความซื่อสัตย์: ผู้ผลิต PCBA ดำเนินการควบคุมคุณภาพอย่างเข้มงวด—โดยใช้การวิเคราะห์ การตรวจสอบ และการปฏิบัติตามเกณฑ์ต่างๆ เช่น IPC-A-610 และ ISO 9001—เพื่อให้มั่นใจในความสำเร็จของผลิตภัณฑ์แม้ในสภาพแวดล้อมที่รุนแรงหรือมีความสำคัญต่อความปลอดภัย

ความสามารถในการปรับขนาด: วิธีการติดตั้งแบบอัตโนมัติสนับสนุนทุกสิ่ง ตั้งแต่โมเดลที่ผลิตในปริมาณน้อยไปจนถึงอุปกรณ์จำนวนมากที่ผลิตเป็นจำนวนมาก

วิธีการประกอบ PCBA

กระบวนการเปลี่ยนแผงวงจรพิมพ์เปล่า (PCB) ไปเป็น PCBA (Printed Circuit Board Assembly) ที่ใช้งานได้นั้นขึ้นอยู่กับวิธีการประกอบที่เลือกใช้ วิธีที่เหมาะสมที่สุดจะกำหนดความน่าเชื่อถือ ต้นทุน การทำให้ชิ้นส่วนมีขนาดเล็กลง และตลาดการใช้งานของผลิตภัณฑ์ของคุณ แต่ละวิธีตอบสนองความต้องการเฉพาะด้านการออกแบบวงจร—ไม่ว่าจะเป็นการรักษาแบนด์วิดท์กว้าง กำลังไฟฟ้า ความทนทานเชิงกล หรือข้อกำหนดด้านปริมาณ

1. เทคโนโลยีการติดตั้งบนพื้นผิว (SMT)

การพัฒนาแบบติดตั้งบนผิวหน้า (SMT) เป็นวิธีการหลักที่ใช้ในการผลิตแผงวงจรขนาดเล็กแต่มีประสิทธิภาพสูงในปัจจุบัน SMT ได้ปฏิวัติวงการอิเล็กทรอนิกส์โดยทำให้สามารถออกแบบวงจรที่มีความหนาแน่นสูงมากและรองรับการผลิตอัตโนมัติขั้นสูงได้

หลักการทำงานของ SMT นั้นเป็นอย่างไร

ประเภทของชิ้นส่วน: ชิ้นส่วนอิเล็กทรอนิกส์แบบติดตั้งบนผิวหน้า (SMDs) ซึ่งมีขั้วโลหะขนาดเล็ก จะถูกวางโดยตรงลงบนแผ่นทองแดง (copper pads)

ขั้นตอนการประกอบ:

การพิมพ์ด้วยแม่พิมพ์ (Stencil Printing): ใช้ครีมบัดกรีพิมพ์ลงบนแผ่นทองแดงเฉพาะจุดตามลวดลายที่แม่นยำ

การหยิบและวาง (Pick-and-Place): เครื่องจักรอัตโนมัติจะจัดวางชิ้นส่วน SMDs ลงบนแผ่นทองแดงที่มีครีมบัดกรีแล้วอย่างรวดเร็ว โดยอ้างอิงจากข้อมูลตำแหน่งศูนย์กลาง (centroid documents)

การบัดกรีแบบรีฟโลว์ (Reflow Soldering): แผงวงจรจะถูกนำเข้าสู่เตาอบที่ควบคุมอุณหภูมิอย่างแม่นยำ ทำให้ครีมบัดกรีละลายและยึดชิ้นส่วนให้แน่นหนา

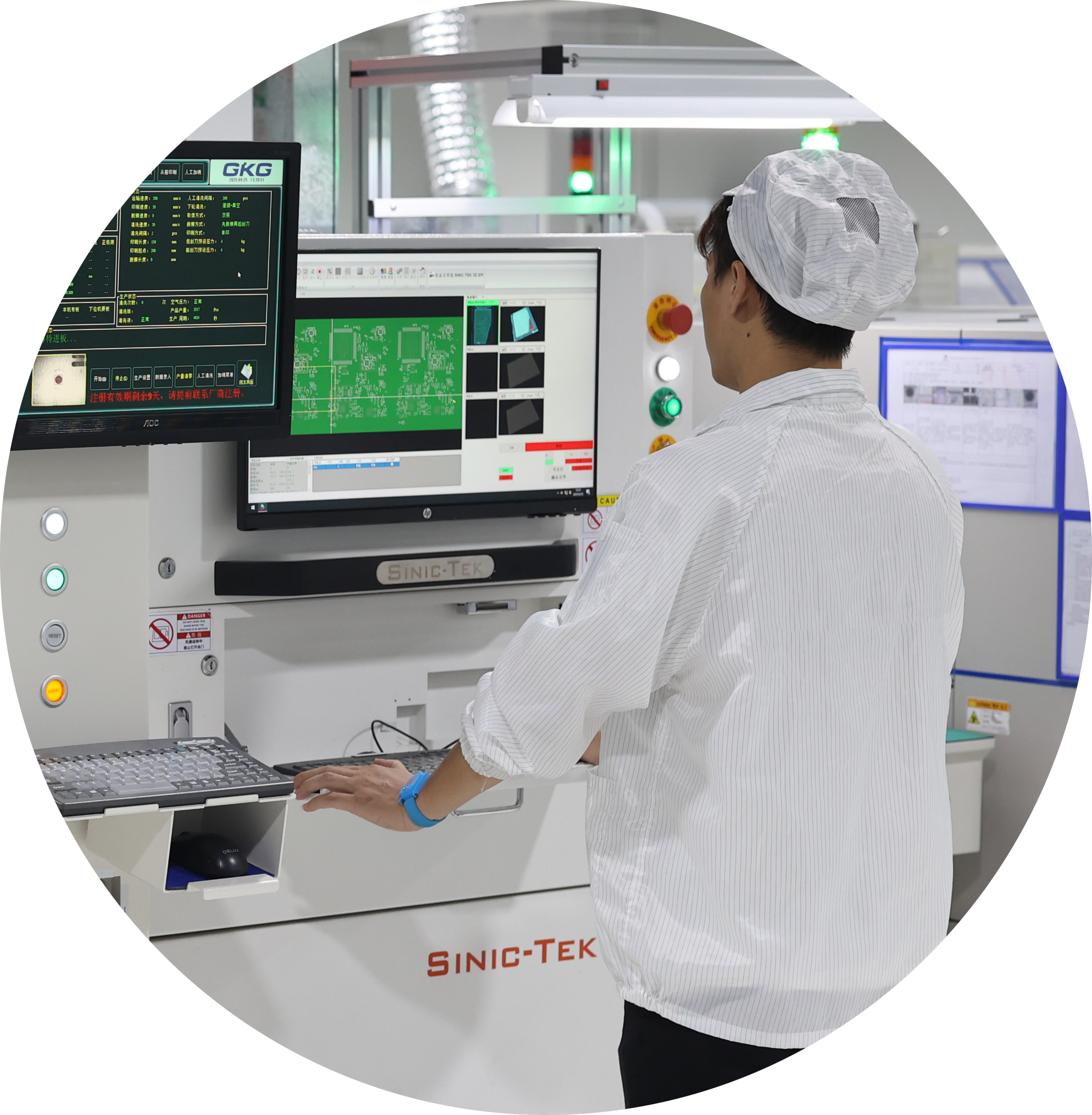

การตรวจสอบด้วยภาพอัตโนมัติ (AOI): กล้องจะตรวจหาข้อผิดพลาดต่าง ๆ เช่น การวางชิ้นส่วนผิดตำแหน่ง วงจรลัด (shorts) ชิ้นส่วนหาย หรือวางกลับด้าน และข้อบกพร่องของการบัดกรี

การวิเคราะห์ด้วยรังสีเอกซ์ (X-ray Analysis): สำหรับชิ้นส่วนชนิด BGA และอุปกรณ์ที่มีรอยต่อซ่อนอยู่ การถ่ายภาพด้วยรังสีเอกซ์จะช่วยยืนยันความมั่นคงของรอยต่อ

ข้อดีของเทคโนโลยี SMT:

การย่อส่วนอย่างรุนแรง

การตั้งค่าที่มีความเร็วสูงและปริมาณสูง

ความสามารถในการติดตั้งองค์ประกอบทั้งสองด้าน

ประสิทธิภาพทางไฟฟ้าที่เพิ่มขึ้นอันเนื่องมาจากการลดขนาดของเส้นทางนำไฟฟ้า (trace) และค่าเหนี่ยวนำ (inductance)

การใช้งาน SMT ทั่วไป:

อุปกรณ์ดิจิทัลสำหรับผู้บริโภค

อุปกรณ์ความเร็วสูง

อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์และยานยนต์ ซึ่งความหนาเป็นปัจจัยสำคัญ

2. เทคโนโลยีการเจาะรูผ่านแผงวงจร (THT)

เทคโนโลยีการเจาะรูผ่านแผงวงจร (THT) เป็นวิธีการประกอบแบบแรก และยังคงมีความสำคัญสำหรับการใช้งานที่ต้องการความแข็งแรงเชิงกลและความทนทานสูงสุด

คุณสมบัติของ THT

ชนิดขององค์ประกอบ: ขา (leads) ยื่นผ่านรูที่เจาะไว้บนแผงวงจรพิมพ์ (PCB)

การตั้งค่าขั้นตอนการปรับแต่ง:

การใส่องค์ประกอบ: องค์ประกอบถูกติดตั้งด้วยมือหรือเครื่องมือกึ่งอัตโนมัติลงในรูที่ตรงกันบนแผงวงจร

การบัดกรีแบบคลื่น (Wave Soldering): แผงวงจรถูกส่งผ่านคลื่นของตะกั่วเหลว ซึ่งไหลขึ้นผ่านรูเพื่อเชื่อมขาขององค์ประกอบกับแผ่นทองแดง (paddings)

การตัดขาส่วนเกินและการทำความสะอาด: ขาส่วนเกินจะถูกตัดออก และคราบฟลักซ์จะถูกเช็ดออก

ข้อดีของ THT:

การยึดเกาะทางกลที่แข็งแรงกว่า เหมาะสำหรับชิ้นส่วนขนาดใหญ่หรือน้ำหนักมาก

ความน่าเชื่อถือสูงกว่าในสภาพแวดล้อมที่มีการสั่นสะเทือนรุนแรงหรือสภาพแวดล้อมที่รุนแรง

ง่ายกว่าสำหรับการซ่อมแซมด้วยตนเอง การพัฒนาต้นแบบ (prototyping) และการติดตั้งแบบปรับแต่งเฉพาะสำหรับปริมาณน้อย

การใช้งานแบบ THT ทั่วไป:

อวกาศ ทหาร และอุปกรณ์อิเล็กทรอนิกส์สำหรับยานยนต์

อุปกรณ์อิเล็กทรอนิกส์กำลัง หม้อแปลงไฟฟ้า พอร์ต และรีเลย์

ระบบควบคุมอุตสาหกรรมที่ออกแบบมาเพื่อทนต่อแรงกระแทก ความถี่เรโซแนนซ์ และระดับอุณหภูมิสุดขั้ว

3. การจัดตั้งเทคโนโลยีสมัยใหม่แบบรวม

การประกอบแบบผสม (Blended Assembly) ใช้ทั้งเทคนิค SMT และ THT พร้อมทั้งใช้จุดแข็งของแต่ละวิธีให้เกิดประโยชน์สูงสุด

เหตุใดจึงควรเลือกนวัตกรรมแบบผสม?

แผงวงจรในโรงงานมักต้องการเทคนิค SMT สำหรับวงจรดิจิทัล/การสื่อสารที่มีความหนาแน่นสูง และเทคนิค THT สำหรับขั้วต่อที่มีความทนทานยาวนาน หม้อแปลงไฟฟ้า หรือชิ้นส่วนที่ต้องกระจายความร้อน

ทำให้สามารถปรับการผสมผสานได้อย่างยืดหยุ่น เช่น ตัวควบคุมโดรนอาจใช้ชิปและเซ็นเซอร์แบบ SMT ร่วมกับชิ้นส่วนแบบ THT สำหรับขั้วต่อรับพลังงานและตัวเก็บประจุขนาดใหญ่

ขั้นตอนการจัดตั้ง:

องค์ประกอบ SMT ถูกสร้างและบัดกรีขั้นต้น (การบัดกรีแบบรีฟโลว์)

องค์ประกอบ THT ต้องการการจัดวางและบัดกรีด้วยคลื่น

แผงวงจรสำเร็จรูปอาจผ่านการตรวจสอบแบบผสมผสานและการทดสอบหลายขั้นตอน

PCB กับ PCBA: ความแตกต่างที่ซ่อนอยู่

แม้ว่าคำว่า PCB และ PCBA จะถูกใช้แทนกันได้ในบางครั้ง แต่แท้จริงแล้วทั้งสองคำนี้หมายถึงขั้นตอนที่ต่างกันอย่างชัดเจนในกระบวนการผลิตอุปกรณ์อิเล็กทรอนิกส์ โดยแต่ละขั้นตอนมีนิยามหลัก หน้าที่ ต้นทุน ข้อกำหนดทางเทคโนโลยี และการประยุกต์ใช้งานในตลาดที่แตกต่างกันอย่างสิ้นเชิง

1. นิยามพื้นฐานและหน้าที่

PCB (Printed Circuit Board): PCB คือแผงวงจรที่มีโครงสร้างเป็นระเบียบแต่ยังไม่มีความสามารถในการทำงาน — เป็นแผงวงจรเปล่าที่ผลิตจากชั้นวัสดุพื้นฐาน (เช่น FR4) เส้นนำไฟฟ้าจากทองแดง ชั้นป้องกันการบัดกรี (solder mask) และชั้นพิมพ์ข้อมูล (silkscreen) หน้าที่ของมันคือให้การรองรับเชิงกลและเส้นทางการนำไฟฟ้าสำหรับองค์ประกอบอิเล็กทรอนิกส์ที่จะติดตั้งในภายหลัง ไม่ใช่เพื่อทำหน้าที่เป็นวงจรไฟฟ้าโดยตัวมันเอง

PCBA (การประกอบแผงวงจรพิมพ์): PCBA คือแผงวงจรที่ประกอบเสร็จสมบูรณ์แล้ว—โดยพื้นฐานคือ PCB ที่ได้ติดตั้งและบัดกรีชิ้นส่วนอิเล็กทรอนิกส์ทั้งหมดที่จำเป็น (ทั้งแบบพาสซีฟและแอคทีฟ) แล้ว ปัจจุบันแผงนี้เป็นโมดูลอิเล็กทรอนิกส์ที่ใช้งานได้จริง ซึ่งสามารถดำเนินการคำนวณ ควบคุม การสื่อสาร การตรวจสอบกำลังไฟ หรือการตรวจจับ

2. การก่อสร้างและการปรับปรุงกระบวนการ

เคล็ดลับในการผลิต PCB:

รูปแบบ: การออกแบบ CAD การสร้างเอกสาร Gerber

การผลิต: การเตรียมวัสดุพื้นฐาน การเคลือบทองแดง การกัดลายวงจร การเจาะรู การชุบทองแดง การพิมพ์หมึกกันบัดกรี การพิมพ์ข้อความ (silkscreen) การเคลือบผิว และการตรวจสอบขั้นสุดท้าย

เคล็ดลับในการผลิต PCBA:

การเตรียมงานก่อนการติดตั้ง: รายการวัสดุ (BOM) ข้อมูลตำแหน่งการจับและวางชิ้นส่วน (pick-and-place/Centroid data) การจัดหาชิ้นส่วน

การติดตั้งชิ้นส่วน: เทคโนโลยีการติดตั้งบนผิว (SMT) และ/หรือ เทคโนโลยีการติดตั้งแบบผ่านรู (THT)

การบัดกรี: การบัดกรีแบบรีโฟลว์ (SMT) และการบัดกรีแบบเวฟ (THT)

การประเมินและทดสอบ: การตรวจสอบด้วยภาพอัตโนมัติ (AOI) การถ่ายภาพด้วยรังสีเอกซ์ (X-ray) การทดสอบแบบในวงจร (ICT) การทดสอบการทำงาน (FCT) และการตรวจสอบเชิงปฏิบัติ

3. ความซับซ้อนและการออกแบบ

4. ราคาการผลิต

PCB: ต้นทุนต่อชิ้นต่ำถึงปานกลาง; ขึ้นอยู่กับขนาดของแผ่นวงจร จำนวนชั้น ประเภทผลิตภัณฑ์ และการเคลือบเป็นหลัก เหมาะสำหรับการผลิตอัตโนมัติและการสร้างต้นแบบ

PCBA: อัตราค่าใช้จ่ายรวมสูงกว่า; รวมค่าใช้จ่ายสำหรับ:

การจัดซื้อชิ้นส่วน

แรงงานหรือระบบอัตโนมัติในการประกอบ

การตรวจสอบและควบคุมคุณภาพ

การสูญเสียจากปัญหาที่เกิดขึ้นระหว่างการตั้งค่าระบบ

ขั้นตอนที่รวมไว้ เช่น การทำความสะอาด การประเมินคุณภาพ และการบรรจุภัณฑ์ผลิตภัณฑ์

5. การเตรียมการและการส่งมอบ

PCB: เร็วที่สุด (ใช้เวลาเพียง 24–72 ชั่วโมงสำหรับเวอร์ชันแบบเร่งด่วน หรือ 1–2 สัปดาห์สำหรับการผลิตแบบทั่วไป ขึ้นอยู่กับระดับความซับซ้อน)

PCBA: ใช้เวลานานกว่า โดยทั่วไป 2–4 สัปดาห์ขึ้นไป เนื่องจากห่วงโซ่อุปทานของชิ้นส่วน กระบวนการจัดกำหนดการประกอบ และการตรวจสอบหลังการประกอบ

6. การประยุกต์ใช้งานและการบรรจุภัณฑ์

PCB: จัดส่งในรูปแบบแผงเปล่า ใช้โดยวิศวกรสำหรับการสร้างต้นแบบ หรือในบริษัทที่มีสายการผลิตเป็นของตนเอง

การบรรจุภัณฑ์: บรรจุสุญญากาศ วางซ้อนกันได้ และกันความชื้น

PCBA: จัดส่งในรูปแบบชิ้นส่วนที่ประกอบเสร็จสมบูรณ์แล้ว พร้อมนำไปติดตั้งต่อได้ทันที ใช้ในการผลิตขั้นสุดท้าย และพร้อมสำหรับการติดตั้งลงในห้องหรือระบบ

การบรรจุภัณฑ์: แบ่งช่องอย่างเป็นระเบียบ กันไฟฟ้าสถิตย์ มักใช้ถาดที่ออกแบบเฉพาะเพื่อปกป้องชิ้นส่วนที่บอบบาง

7. การใช้งาน PCB และ PCBA ในอุตสาหกรรม

เลือกใช้ PCB เมื่อ:

ในช่วงต้นของวงจรชีวิตผลิตภัณฑ์ (การสร้างต้นแบบ การวิจัยและพัฒนา)

บริษัทต้องการสร้างหรือเปลี่ยนแปลงตนเอง

จำเป็นต้องลดต้นทุนการผลิตเบื้องต้นให้น้อยที่สุด

PCBA ได้รับความนิยมมากกว่าเมื่อ:

ต้องการทางเลือกที่ครบถ้วน (จ้างผู้รับเหมาเพื่อจัดการความซับซ้อน)

ความเร็วในการนำผลิตภัณฑ์ออกสู่ตลาดมีความสำคัญยิ่ง

ต้องการโรงงาน วงจรคุณภาพสูง หรือวงจรความเร็วสูง

ขาดความสามารถหรืออุปกรณ์ในการตั้งค่าระบบ

PCB กับ PCBA เกี่ยวข้องกันอย่างไร?

แผงวงจรพิมพ์ (PCBs) และแผงวงจรพิมพ์ที่ประกอบแล้ว (PCBAs) แทนขั้นตอนที่ตามลำดับและทำงานร่วมกันในกระบวนการผลิตอุปกรณ์อิเล็กทรอนิกส์ — ความสัมพันธ์แบบร่วมมือที่เป็นหัวใจสำคัญของผลิตภัณฑ์ดิจิทัลที่ชาญฉลาดทุกชิ้น

1. การดำเนินการพื้นฐาน (PCB): "วางแผนและสร้างขึ้น"

PCB คือองค์ประกอบเริ่มต้นสำหรับอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ทุกชนิด ซึ่งทำหน้าที่เป็น:

โครงร่างเชิงกล — กำหนดรูปแบบการจัดวางและตำแหน่งของชิ้นส่วน

โครงข่ายการเชื่อมต่อ — กำหนดเส้นทางไฟฟ้าสำหรับสัญญาณและพลังงาน

ผืนผ้าใบสำหรับการออกแบบ — สถานที่ที่สายการผลิตในอนาคตจะจัดวาง บัดกรี และทดสอบชิ้นส่วนทั้งหมด

2. ขั้นตอนการประกอบ (PCBA): การเปลี่ยนแบบแปลนให้กลายเป็นอุปกรณ์ที่ใช้งานได้จริง

PCBA เกิดขึ้นเมื่อแผ่น PCB ที่ยังไม่มีชิ้นส่วนใดๆ ถูกติดตั้งด้วยชิ้นส่วนอิเล็กทรอนิกส์ทั้งหมดที่จำเป็น โดยใช้เทคนิคการประกอบแบบ SMT, THT หรือวิธีผสมผสาน

ความสัมพันธ์สำคัญ:

ไม่สามารถประกอบ PCBA ได้หากไม่มี PCB: ฐานรองรับ ลายทองแดง เส้นทางเชื่อมผ่าน (vias) และพื้นที่บัดกรี (solder pads) บน PCB ล้วนเป็นโครงสร้างรองรับที่จำเป็นสำหรับชิ้นส่วนอิเล็กทรอนิกส์แต่ละตัวในระหว่างกระบวนการประกอบ

ความแม่นยำ ความสะอาด และคุณภาพเชิงวัสดุของ PCB ส่งผลโดยตรงต่อความสามารถในการบัดกรี ความสมบูรณ์ของวงจรไฟฟ้า และความน่าเชื่อถือในระยะยาวของ PCBA

3. สอง การดำเนินการของห่วงโซ่การผลิตเดียวกันนี้

การผลิตพีซีบี

จุดเน้น: การจัดเรียงชั้น (Layer stack-up), ความถูกต้องของสัญญาณ, ความทนทานเชิงกล

ผลลัพธ์: บอร์ดเปล่าที่ไม่สามารถใช้งานได้แต่สามารถทดสอบได้

Pcba manufacturing

จุดเน้นเป็นพิเศษ: การเลือกชิ้นส่วน, การจัดวางตำแหน่งเฉพาะ, การบัดกรีที่มีความทนทานสูง และการทดสอบอย่างละเอียด

ผลลัพธ์สุดท้าย: วงจรไฟฟ้าที่ใช้งานได้จริง — พร้อมนำไปผสานเข้ากับผลิตภัณฑ์สำเร็จรูปได้ทันที

4. ความแตกต่างด้านบรรจุภัณฑ์สินค้าและโลจิสติกส์

PCB: โดยทั่วไปจะบรรจุในสุญญากาศ โหลดขึ้นพาเลท และจัดหมวดหมู่ — มีความเสี่ยงต่ำมาก และขนส่งได้ง่ายมาก

PCBA: ต้องใช้บรรจุภัณฑ์แบบป้องกันไฟฟ้าสถิตย์ (anti-static) ที่ออกแบบเฉพาะ พร้อมช่องแยกส่วนเพื่อปกป้องชิ้นส่วนที่บอบบางและรอยบัดกรีที่ไวต่อการกระแทกจากการเกิดไฟฟ้าสถิตย์ (ESD) การจัดการ และการสั่นสะเทือน

5. ผลกระทบเชิงกลยุทธ์ต่อองค์กร

การผลิต PCB มักเป็นรากฐานแบบโมดูลาร์ภายในห่วงโซ่อุปทาน ซึ่งทำให้สามารถจัดหาได้อย่างสะดวกสูง: สามารถออกแบบหรือกำหนดคุณลักษณะของ PCB ที่หลากหลายให้สอดคล้องกับผลิตภัณฑ์ต่าง ๆ หรือความต้องการเฉพาะของลูกค้า

การจัดตั้ง PCBA คือกระบวนการที่สินค้าถูกแยกออก ตรวจสอบ และเพิ่มมูลค่า — สนับสนุนทุกสิ่ง ตั้งแต่การสร้างต้นแบบอย่างรวดเร็ว ไปจนถึงทางเลือกสำหรับการผลิตจำนวนมากของผู้ผลิตอุปกรณ์ดั้งเดิม (OEM)

การประยุกต์ใช้งานของ PCB และ PCBA

แผงวงจรพิมพ์ (PCBs) และชุดประกอบแผงวงจรพิมพ์ (PCBAs) สร้างโครงสร้างทางกายภาพและมีคุณค่าของยุคสมัยอุปกรณ์ดิจิทัล ความสะดวก ความสามารถในการปรับขยาย และความยืดหยุ่นในการออกแบบได้ทำให้เกิดนวัตกรรมที่ไม่เคยมีมาก่อนในหลายสาขาเทคโนโลยี ไม่ว่าจะอยู่ในรูปของแผงวงจรแบบชั้นเดียวที่เรียบง่าย หรือแผงวงจรแบบหลายชั้นที่มีความหนาแน่นสูงและเต็มไปด้วยองค์ประกอบทั้งหมด โครงสร้างพื้นฐานเหล่านี้ได้กลายเป็นสิ่งจำเป็นในแทบทุกภาคอุตสาหกรรม

1. อุปกรณ์ดิจิทัลสำหรับผู้บริโภค

PCB และ PCBA อยู่ใจกลางของอุปกรณ์ดิจิทัลสำหรับผู้บริโภคในยุคปัจจุบัน — ซึ่งความหนาแน่น ประสิทธิภาพด้านต้นทุน และประสิทธิภาพสูงเป็นสิ่งจำเป็น

ข้อได้เปรียบโดยทั่วไปของ PCBA

สมาร์ทโฟนและแท็บเล็ต: PCBA แบบหลายชั้นจัดการด้านพลังงาน การประมวลผล ตัวตรวจจับ สื่อสาร และเสาอากาศภายในพื้นที่ที่บางเฉียบเป็นพิเศษ

แล็ปท็อปและคอมพิวเตอร์สำหรับใช้ในบ้าน: มาเธอร์บอร์ดที่ซับซ้อน พร้อมส่วนประกอบ SMT และ THT ที่จัดเรียงอย่างหนาแน่น เพื่อรองรับ CPU ความเร็วสูง หน่วยความจำ และอุปกรณ์รับ-ส่งข้อมูล (I/O)

อุปกรณ์สวมใส่: PCBAs ที่มีขนาดเล็กมากและปรับเปลี่ยนได้ตามความต้องการ โดยออกแบบมาเพื่อให้เกิดประโยชน์สูงสุด แบตเตอรี่มีอายุการใช้งานยาวนาน และรองรับการสื่อสารแบบไร้สาย

เครื่องใช้ในบ้านและอุปกรณ์เพื่อความบันเทิง: แผงวงจรพิมพ์แบบสองด้านหรือหลายชั้น ที่ใช้ในการควบคุมวงจรของโทรทัศน์ เครื่องซักผ้า ตู้เย็น ลำโพงอัจฉริยะ และอื่นๆ อีกมากมาย

2. อุปกรณ์อิเล็กทรอนิกส์สำหรับยานยนต์

แนวโน้มการเปลี่ยนผ่านสู่ระบบขับเคลื่อนไฟฟ้า การขับขี่อัตโนมัติ และการเชื่อมต่อในรถบรรทุก ต้องอาศัยโซลูชัน PCB/PCBA ที่มีความแข็งแรงและเชื่อถือได้

แอปพลิเคชันที่สำคัญ ได้แก่:

หน่วยควบคุมเครื่องยนต์ (ECU) / หน่วยควบคุมเกียร์: PCBAs แบบหลายชั้น ที่มีข้อกำหนดเข้มงวดด้านอุณหภูมิ ความสั่นสะเทือน และการรบกวนจากคลื่นแม่เหล็กไฟฟ้า (EMI)

ระบบจัดการแบตเตอรี่สำหรับรถยนต์ไฟฟ้า (EV): PCBAs ที่ใช้ทองแดงหนาเป็นพิเศษ เพื่อรองรับการจ่ายกระแสไฟฟ้าสูงและเพิ่มความปลอดภัย

ระบบช่วยขับขี่ขั้นสูง (ADAS): การตั้งค่าแบบหลายชั้นที่ออกแบบให้เหมาะกับสัญญาณความถี่สูง (RF) เพื่อใช้งานกับเรดาร์ กล้องดิจิทัล และระบบตรวจจับต่างๆ

โฆษณาเชิงสารคดีและการนำทาง: แผงวงจรที่ซับซ้อน พร้อมรองรับ HDMI, GPS, บลูทูธ และคุณสมบัติอินเทอร์เฟซผู้ใช้ (UI) ขั้นสูง

3. การควบคุมอุตสาหกรรม

ระบบอัตโนมัติในอุตสาหกรรม หุ่นยนต์ และระบบควบคุม ต้องการแผงวงจรพิมพ์แบบประกอบ (PCBA) ที่ทนทาน มีความน่าเชื่อถือสูง และออกแบบมาเพื่อใช้งานในสภาพแวดล้อมที่รุนแรง

4. เครื่องมือระดับมืออาชีพ

ความปลอดภัยและความแม่นยำมีความสำคัญอย่างยิ่งในภาคบริการสุขภาพ ดังนั้นแผงวงจรพิมพ์แบบประกอบ (PCBA) จึงต้องสอดคล้องตามข้อกำหนดสูงสุดด้านความสมบูรณ์และความเข้ากันได้ทางชีวภาพ

5. อุปกรณ์ระบบคอมพิวเตอร์และศูนย์ข้อมูล

อุปกรณ์คอมพิวเตอร์ที่มีประสิทธิภาพสูงอาศัยแผงวงจรพิมพ์แบบประกอบ (PCBA) แบบหลายชั้นที่ทำงานได้เร็ว เพื่อรองรับการเชื่อมต่อที่หนาแน่นสำหรับการประมวลผล หน่วยความจำ และการจ่ายพลังงาน

6. การสื่อสารโทรคมนาคม

โครงสร้างพื้นฐานด้านโทรคมนาคมอาศัยแผงวงจรพิมพ์แบบประกอบ (PCBA) ที่สามารถรองรับการประมวลผลที่ความถี่สูง การสูญเสียสัญญาณต่ำ และมีความมั่นคงทางความร้อน

สถานการณ์การใช้งานทั่วไป:

สถานีฐาน สวิตช์ และเราเตอร์: แผงวงจรพิมพ์แบบหลายชั้นที่ออกแบบให้เหมาะสมกับสัญญาณวิทยุ (RF) เพื่อรองรับการสื่อสารที่รวดเร็วมากและปราศจากข้อผิดพลาด

ชิ้นส่วนไร้สาย: แผงวงจรพิมพ์พร้อมประกอบ (PCBA) แบบกะทัดรัดและปลอดภัยสำหรับองค์ประกอบเทคโนโลยี 5G/LTE, Wi-Fi และ Bluetooth

7. อวกาศและการป้องกันประเทศ

ในด้านเทคโนโลยีอวกาศ เทคโนโลยีทางทหาร และเทคโนโลยีดาวเทียม แผงวงจรพิมพ์ (PCB) และแผงวงจรพิมพ์พร้อมประกอบ (PCBA) ต้องทำงานภายใต้สภาพแวดล้อมเชิงหน้าที่ที่ท้าทายที่สุดของโลกหลายประการ

แอปพลิเคชันชั้นนำ:

ระบบห้องนักบินและระบบอวกาศ (Cockpit & avionics systems): แผงวงจรพิมพ์แบบแข็ง-ยืดหยุ่น (rigid-flex) และแผงวงจรพิมพ์ที่ทนต่อรังสี (radiation-hardened boards) เพื่อความสมบูรณ์แบบสูงสุดและการลดน้ำหนัก

ระบบดาวเทียม: แผงวงจรพิมพ์พร้อมประกอบ (PCBA) ที่มีน้ำหนักเบา ทนต่ออุณหภูมิสูง-ต่ำ และผ่านการรับรองความสามารถในการทนต่อการสั่นสะเทือน สำหรับการจัดการสัญญาณและการส่งข้อมูลระยะไกล (telemetry)

ระบบแนะนำเป้าหมาย ระบบขีปนาวุธ และเรดาร์: ชุดประกอบที่มีความแข็งแกร่งสูงมาก พร้อมเส้นทางสัญญาณ (traces) ที่มีการป้องกันซ้ำซ้อนและผ่านกระบวนการป้องกันพิเศษ (screening treatments) ที่พัฒนาแล้ว

8. อุปกรณ์อินเทอร์เน็ตของสรรพสิ่ง (IoT)

การลดขนาดชิ้นส่วน การใช้พลังงานอย่างมีประสิทธิภาพ และอายุการใช้งานที่ยาวนาน เป็นปัจจัยหลักที่ขับเคลื่อนรูปแบบการออกแบบแผงวงจรพิมพ์ (PCB) และแผงวงจรพิมพ์พร้อมประกอบ (PCBA) สำหรับอุปกรณ์ IoT

แอปพลิเคชันที่โดดเด่น:

อุปกรณ์และแท็กอัจฉริยะสำหรับการเก็บข้อมูลจากระยะไกล: แผงวงจรพิมพ์ (PCBA) ขนาดเล็กมาก ใช้พลังงานต่ำสุด และมีความยืดหยุ่นสูง สำหรับการระบุตำแหน่งและการใช้แบตเตอรี่ในปริมาณน้อยอย่างยิ่ง

ส่วนประกอบสำหรับบ้านอัจฉริยะ: แผงวงจรพิมพ์แบบสองด้านหรือหนึ่งด้านสำหรับปุ่มกด อุปกรณ์ตรวจวัดสภาพแวดล้อม และตัวควบคุม

อินเทอร์เน็ตของสรรพสิ่งเชิงอุตสาหกรรม (Industrial IoT): แผงวงจรพิมพ์ที่ออกแบบให้ทนทานสำหรับการเก็บรวบรวมข้อมูลและการควบคุมในสนาม

การเปรียบเทียบบริษัทผู้ผลิต PCB กับบริษัทผู้ผลิต PCBA

การเลือกระหว่างการผลิตแผงวงจรพิมพ์เปล่า (bare PCB) กับโซลูชัน PCBA แบบครบวงจร เป็นการตัดสินใจสำคัญในวงจรชีวิตของอุปกรณ์อิเล็กทรอนิกส์ ซึ่งการตัดสินใจนี้ส่งผลต่อต้นทุน ระยะเวลาในการดำเนินงาน ความต้องการในการประเมิน ความซับซ้อนของห่วงโซ่อุปทาน และในที่สุดก็ส่งผลต่อความสำเร็จของโครงการของคุณ ทางเลือกที่ดีที่สุดขึ้นอยู่กับทรัพยากรทางเทคนิค ปริมาณการผลิต ระยะเวลาที่กำหนด และแนวทางการจัดการความเสี่ยงของคุณ

1. เมื่อใดควรเลือกใช้แผงวงจรพิมพ์เปล่า (Bare PCB) บริการ

ผู้ให้บริการแผงวงจรพิมพ์เปล่าเหมาะสมที่สุดเมื่อคุณ:

ยังอยู่ในขั้นตอนการสร้างต้นแบบหรือขั้นตอนการออกแบบเบื้องต้น: สามารถปรับแต่งรูปแบบวงจรใหม่ได้อย่างรวดเร็ว และทดสอบการเชื่อมต่อหรือการพอดีกับพื้นที่ภายในระบบได้จริง

มีความสามารถในการประกอบอุปกรณ์อิเล็กทรอนิกส์ภายในองค์กร: เข้าถึงเครื่องบัดกรีแบบรีฟโลว์ (reflow) หรือแบบเวฟ (wave soldering) สถานีบัดกรีแบบใช้งานจริง และวิศวกร/ช่างเทคนิคที่มีประสบการณ์

ต้องการควบคุมกระบวนการจัดหาชิ้นส่วนอย่างเต็มรูปแบบ: ต้องการเลือก ตรวจสอบ หรือเปลี่ยนผู้จัดจำหน่ายสำหรับแต่ละชิ้นส่วนอย่างละเอียด

ต้องการปรับปรุงราคาโดยลดภาระงานด้านโรงงานหรือการวิจัยและพัฒนา (R&D): ประหยัดค่าใช้จ่ายในการตั้งค่าระบบและการจัดจำหน่าย—โดยเฉพาะสำหรับการผลิตในปริมาณน้อยหรือการผลิตเพียงครั้งเดียว

2. เมื่อใดควรเลือกโซลูชัน PCBA (การประกอบแบบครบวงจร)

โซลูชัน PCBA มอบเมนบอร์ดที่พร้อมใช้งานอย่างสมบูรณ์ ซึ่งเหมาะอย่างยิ่งเมื่อคุณ:

ต้องการบริการแบบครบวงจรที่พร้อมนำไปผลิตจริง: ผู้ให้บริการ PCBA จะจัดหาชิ้นส่วนทั้งหมด ดำเนินการประกอบอย่างสมบูรณ์ ทดสอบคุณภาพ และนำเสนอระบบที่ใช้งานได้จริง—ทำให้กระบวนการของคุณง่ายขึ้นอย่างมาก

ไม่มีอุปกรณ์หรือความเชี่ยวชาญภายในด้านการตั้งค่าการผลิต: ไม่มีสายการผลิต SMT? ไม่มีขั้วต่อ THT? จ้างผู้เชี่ยวชาญภายนอกมาดำเนินการแทน และมุ่งเน้นไปที่ความเชี่ยวชาญหลักของคุณ เช่น การออกแบบผลิตภัณฑ์ การพัฒนาซอฟต์แวร์ หรือการตลาด

ต้องการการตั้งค่าที่มีความเฉพาะทางสูงมากหรือมีความหนาแน่นสูง: โรงงานประกอบ SMT, BGA หรือชิ้นส่วนแบบ fine-pitch จำเป็นต้องใช้อุปกรณ์จัดวางและตรวจสอบด้วยรังสีเอกซ์ที่ทันสมัย ซึ่งไม่มีอยู่ในห้องปฏิบัติการพัฒนาหลายแห่ง

ต้องการลดความซับซ้อนของห่วงโซ่อุปทาน: มีผู้จำหน่ายน้อยลง การจัดการน้อยลง ปัญหาด้านการควบคุมคุณภาพลดลง ระบบโลจิสติกส์ที่มีโครงสร้างชัดเจน และปัจจัยที่อาจทำให้การผลิตหยุดชะงักน้อยลง

ต้องการเร่งระยะเวลาในการนำสินค้าออกสู่ตลาด: มุ่งเน้นไปที่การจัดส่งสินค้าให้ลูกค้าหรือการขยายกำลังการผลิตอย่างรวดเร็ว โดยไม่เสี่ยงต่อข้อบกพร่องหรือวงจรการปรับปรุงใหม่ที่ไม่คาดคิด

3. ตารางเปรียบเทียบ: การเลือกระหว่างโซลูชัน PCB กับ PCBA

4. คำแนะนำสำหรับวิศวกร: โปรดตรวจสอบผู้จัดจำหน่ายแผงวงจรพิมพ์ (PCB/PCBA) อย่างละเอียดรอบคอบ

คุณภาพระดับพรีเมียมและความน่าเชื่อถือของอุปกรณ์อิเล็กทรอนิกส์ของคุณขึ้นอยู่กับประสบการณ์และศักยภาพของคู่ค้าในการผลิตของคุณ ไม่ว่าจะเลือกวิธีใด โปรดมั่นใจว่าซัพพลายเออร์ของคุณปฏิบัติตามเกณฑ์เหล่านี้:

ความสอดคล้องตามมาตรฐาน IPC: การปฏิบัติตามมาตรฐาน IPC-A-600 (ข้อกำหนดสำหรับ PCB) และ IPC-A-610 (มาตรฐานสำหรับ PCBA) รับประกันงานฝีมือที่มีคุณภาพสูงและสม่ำเสมอในระยะยาว

ใบรับรองมาตรฐาน: ควรค้นหาใบรับรอง ISO 9001 (การจัดการคุณภาพ), ISO 13485 (อุตสาหกรรมทางการแพทย์), IATF 16949 (อุตสาหกรรมยานยนต์) หรือใบรับรองเฉพาะสาขาอื่นๆ

ความสามารถครบวงจร: โซลูชันแบบครบวงจร (การออกแบบ การผลิต การประกอบ การทดสอบ และโลจิสติกส์) ช่วยเร่งกระบวนการแก้ไขปัญหาและเพิ่มประสิทธิภาพการออกแบบเพื่อความสะดวกในการผลิต (DFM)

การเสนอราคาและสื่อสารด้วยราคาที่ชัดเจน: การจัดการ BOM อย่างชัดเจน การตรวจสอบ DFM การใช้ระบบ CRM ที่มีประสิทธิภาพ และการให้ความช่วยเหลือด้านวิศวกรรมอย่างรวดเร็ว ล้วนเป็นสัญญาณบ่งชี้ถึงศูนย์การผลิตที่มีการจัดระเบียบอย่างดีและได้รับความไว้วางใจ

บันทึก (การศึกษา): คำแนะนำจากงานหรือตลาดที่คล้ายคลึงกัน พร้อมอัตราปัญหาที่ผ่านการทดลองและตรวจสอบมาแล้ว รวมถึงการจัดส่งตรงเวลา

5. สรุปผลสุดท้าย

เลือกแผงวงจรพิมพ์เปล่า (Bare PCB) เมื่อความยืดหยุ่น การสร้างต้นแบบ หรือการปรับแต่งองค์ประกอบเป็นประเด็นสำคัญของงานคุณ

เลือกแผงวงจรพิมพ์ที่ประกอบเสร็จสมบูรณ์ (PCBA) เมื่อปัจจัยอย่างเวลาในการนำสินค้าออกสู่ตลาด ความสามารถในการขยายขนาด ความน่าเชื่อถือ หรือการลดความซับซ้อนของห่วงโซ่อุปทานมีความสำคัญอย่างยิ่ง

การออกแบบแบบผสมผสาน: บริษัทบางแห่งเริ่มต้นด้วยการใช้แผงวงจรพิมพ์เปล่า (bare boards) จากนั้นจึงเปลี่ยนไปใช้บริการ PCBA แบบครบวงจร (turnkey PCBA) สำหรับการผลิตตัวอย่างครั้งสุดท้ายหรือการผลิตจำนวนมาก ซึ่งช่วยลดความเสี่ยงด้านการออกแบบและรักษาความสามารถในการขยายขนาดเชิงกลยุทธ์

การเลือกผู้ผลิตแผงวงจรพิมพ์ (PCB)/แผงวงจรพิมพ์ที่ประกอบเสร็จสมบูรณ์ (PCBA) ที่น่าเชื่อถือ

การเลือกพันธมิตรผู้ผลิตที่เหมาะสมที่สุดสำหรับแผงวงจรพิมพ์ (PCB) หรือแผงวงจรพิมพ์ที่ประกอบแล้ว (PCBA) นั้นไม่ได้ขึ้นอยู่กับเพียงแค่ราคาหรือความพร้อมเท่านั้น — แต่ขึ้นอยู่กับการลดความเสี่ยง คุณภาพของผลิตภัณฑ์ และความมั่นคงของห่วงโซ่อุปทานในระยะยาว ผู้ผลิตที่คุณเลือกจะส่งผลต่อระยะเวลาในการนำผลิตภัณฑ์ออกสู่ตลาด (time-to-market) อัตราความผิดพลาด ความสอดคล้องตามกฎระเบียบ และความสามารถในการขยายขนาดในอนาคต

เพื่อหลีกเลี่ยงปัญหาที่สร้างค่าใช้จ่ายสูง นี่คือแนวทางที่เป็นระบบในการเลือกผู้ให้บริการ PCB หรือ PCBA ที่น่าเชื่อถือ:

1. ประสบการณ์ในตลาดและความเชี่ยวชาญเฉพาะด้าน

จำนวนปีที่ดำเนินธุรกิจและองค์ความรู้เฉพาะด้าน: ผู้ให้บริการที่มีประวัติการดำเนินงานที่พิสูจน์แล้วในอุตสาหกรรมของคุณจะเข้าใจความต้องการเฉพาะของคุณ ปัญหาทั่วไปที่มักเกิดขึ้น และอุปสรรคด้านการปฏิบัติตามข้อกำหนด

ช่วงปริมาณการผลิต: ผู้ให้บริการรายนี้สามารถปรับขนาดการผลิตได้ตั้งแต่ต้นแบบ (prototypes) ไปจนถึงการผลิตแบบอัตโนมัติหรือไม่? พวกเขาสามารถรองรับการผลิตในปริมาณน้อยหรือมีขั้นต่ำของการสั่งซื้อ (MOQs) ที่สอดคล้องกับความต้องการของคุณหรือไม่?

2. ศักยภาพด้านเทคนิค

ด้าน PCB:

จำนวนชั้น (สูงสุดถึง 32 ชั้นขึ้นไป สำหรับแอปพลิเคชันที่มีความหนาแน่นสูงหรือความเร็วสูง)

วัสดุพื้นฐานขั้นสูง (เช่น FR4, โพลีอิไมด์, โรเจอร์ส, เซรามิก, แกนโลหะ)

การกำหนดเส้นที่ละเอียดอ่อน ไมโครไวอา (microvias) และไวอาแบบฝัง/แบบบอด (buried/blind vias)

พื้นผิวพิเศษต่าง ๆ (ENIG, การชุบเงิน/ดีบุกแบบจุ่ม, ทองคำคุณภาพสูง, OSP)

โครงสร้างแผงวงจรแบบแข็ง แบบยืดหยุ่น และแบบผสมแข็ง-ยืดหยุ่น (rigid, flex, rigid-flex)

ด้าน PCBA:

ความสามารถในการประกอบ SMT และ THT (รวมถึงองค์ประกอบที่มีระยะห่างระหว่างขาเล็กมาก (fine-pitch), BGA, QFN, และชุด PoP)

การประเมินด้วยแสงอัตโนมัติ (AOI) และการตรวจสอบด้วยรังสีเอกซ์สำหรับ BGA

การทดสอบที่เป็นประโยชน์และการทดสอบในวงจร (ICT, FCT)

การผลิตต้นแบบขั้นสูง (แบบเร่งด่วน) และสายการผลิตปริมาณสูง

3. คุณสมบัติและกระบวนการประกันคุณภาพ

ใบรับรองที่จำเป็น:

ISO 9001: ระบบการจัดการคุณภาพระดับพรีเมียมทั่วไป

IPC-A-600 / IPC-A-610: ข้อกำหนดด้านฝีมือในการผลิตและประกอบแผงวงจรพิมพ์ (PCB) และชุดวงจรพิมพ์ประกอบ (PCBA)

การปฏิบัติตามมาตรฐาน UL, RoHS, REACH: สำหรับกรณีที่ต้องการความปลอดภัยหรือการควบคุมสถานะ

ISO 13485, IATF 16949, AS9100: เฉพาะสำหรับตลาดทางคลินิก ยานยนต์ และอวกาศ

อุปกรณ์ประกันคุณภาพ:

การประเมินสินค้าเข้า (IQC)

การตรวจสอบด้วยระบบ AOI, เครื่องเอ็กซ์เรย์, ICT และการตรวจสอบคุณภาพขั้นสุดท้ายในแต่ละขั้นตอนของกระบวนการ

การติดตามย้อนกลับได้ครบถ้วน (หมายเลขล็อต การติดตามองค์ประกอบ ระบบ MES/ERP แบบผสมผสาน)

ระบบปรับปรุงอย่างต่อเนื่องและการรับฟังข้อเสนอแนะ

4. การเฝ้าระวังห่วงโซ่อุปทานและการจัดหาสินค้า

การจัดหาชิ้นส่วน: ตัวแทนของคุณมีเครือข่ายที่ได้รับการยืนยันแล้วกับผู้จัดจำหน่ายที่เชื่อถือได้หรือไม่? พวกเขาสามารถจัดการปัญหาปริมาณและชิ้นส่วนที่เลิกผลิตแล้วได้หรือไม่?

การจัดการภัยคุกคามจากชิ้นส่วนปลอม: ระบบการจัดซื้อ การตรวจสอบ และการติดตามที่เข้มงวด ช่วยลดความเสี่ยงจากการใช้ชิ้นส่วนปลอมหรือชิ้นส่วนคุณภาพต่ำ

การจัดการรายการวัสดุ (BOM) อย่างครบวงจร: การสนับสนุนแบบครบกระบวนการ — รวมถึงการจัดการชิ้นส่วนที่เลิกผลิตแล้ว การจัดหาจากแหล่งที่หลากหลาย การเพิ่มประสิทธิภาพระยะเวลาในการนำส่ง และการควบคุมห่วงโซ่อุปทาน

5. เวลาดำเนินการและการปรับตัวได้

ผู้ผลิตสามารถจัดส่งต้นแบบภายในไม่กี่วัน และเร่งการผลิตเชิงพาณิชย์ภายในไม่กี่สัปดาห์ได้หรือไม่?

พวกเขาสามารถรองรับคำสั่งซื้อแบบเร่งด่วนและคำสั่งเปลี่ยนแปลงการออกแบบ (ECOs) ได้อย่างมีประสิทธิภาพหรือไม่?

ปริมาณสั่งซื้อขั้นต่ำที่ยืดหยุ่น เพื่อให้สอดคล้องกับอัตราการเติบโตและรอบอายุการใช้งานของผลิตภัณฑ์ของคุณ

6. การสื่อสารและการบริการลูกค้า

ผู้ดูแลบัญชีเฉพาะเจาะจง พร้อมบริการสนับสนุนที่ตอบกลับรวดเร็วผ่านอีเมล/โทรศัพท์/แชท

ผู้ประสานงานด้านงานหรือผู้พัฒนาที่สามารถสื่อสารภาษาอังกฤษได้ หากมีการจัดซื้อจากต่างประเทศ

การอัปเดตสถานะโดยทั่วไปเกี่ยวกับขั้นตอนสำคัญในการผลิตและการติดตามสถานะการจัดส่ง

การออกแบบเพื่อความสะดวกในการผลิต (DFM) และการให้คำแนะนำด้านการจัดวางโครงร่าง เพื่อยกระดับรูปแบบก่อนเข้าสู่ขั้นตอนการผลิตหรือการตั้งค่าระบบ

7. ความโปร่งใสด้านราคาและอุปกรณ์ออนไลน์

เครื่องมือขอใบเสนอราคาออนไลน์: แสดงต้นทุนแบบเรียลไทม์ การจำลองกระบวนการเตรียมงาน และข้อเสนอแนะด้านการออกแบบ สำหรับทั้งใบเสนอราคา PCB และ PCBA

ความโปร่งใสด้านต้นทุน: แยกค่าใช้จ่ายอย่างละเอียดครบถ้วน โปรดระวังค่าใช้จ่ายที่อาจทำให้ประหลาดใจ!

8. บันทึก คำแนะนำ และการสนับสนุนหลังการขาย

รีวิวที่เป็นประโยชน์บนแพลตฟอร์มตลาดอิสระ ซึ่งได้รับการยืนยันผ่านการแนะนำโดยตรงจากลูกค้าจริง

การสนับสนุนหลังการขาย สำหรับการคืนสินค้า การรับประกันสินค้า หรือการแก้ไขปัญหาทางเทคนิค

ความมุ่งมั่นในการลงนามในข้อตกลงไม่เปิดเผยข้อมูล (NDA) หรือปกป้องทรัพย์สินทางปัญญาของคุณ — โดยเฉพาะอย่างยิ่งสำหรับผลิตภัณฑ์ที่มีความสร้างสรรค์หรือมีเอกลักษณ์เฉพาะตัว

คำถามที่พบบ่อย: PCB กับ PCBA ต่างกันอย่างไร

รายการที่นี่จะช่วยให้คุณพบวิธีแก้ปัญหาที่ชัดเจนสำหรับข้อกังวลทั่วไปที่วิศวกร ผู้ควบคุมผลิตภัณฑ์ และผู้เชี่ยวชาญด้านการจัดซื้อ-จัดจ้างมักมีต่อแผงวงจรพิมพ์ (PCB) และแผงวงจรพิมพ์ที่ประกอบแล้ว (PCBA) ซึ่งสามารถใช้เป็นคู่มืออ้างอิงอย่างรวดเร็วของคุณ เพื่อหลีกเลี่ยงข้อผิดพลาดและตัดสินใจได้อย่างมีประสิทธิภาพ

1. ความแตกต่างหลักระหว่าง PCB กับ PCBA คืออะไร?

PCB (Printed Circuit Boards) คือแผงวงจรเปล่าที่ยังไม่สามารถทำงานได้จนกว่าจะมีการติดตั้งองค์ประกอบอิเล็กทรอนิกส์เข้าไป แผงเหล่านี้ทำหน้าที่รองรับเชิงกลและสร้างเส้นทางไฟฟ้า แต่ไม่สามารถจ่ายพลังงานหรือประมวลผลสัญญาณด้วยตนเองได้

PCBA (Printed Circuit Board Assemblies) คือโมดูลที่ประกอบเสร็จสมบูรณ์และใช้งานได้จริง — คือ PCB ที่มีองค์ประกอบทั้งหมดถูกบัดกรีไว้เรียบร้อย ผ่านการตรวจสอบอย่างครบถ้วน และพร้อมสำหรับการรวมเข้ากับระบบ

2. การเตรียมการผลิตระหว่างบริการ PCB กับ PCBA มีความแตกต่างกันอย่างไร?

PCB เปล่า: การผลิต PCB แบบเร่งด่วนสามารถดำเนินการเสร็จได้ภายใน 1–7 วันสำหรับแบบจำลองที่เรียบง่าย และใช้เวลา 5–15 วันสำหรับแผงหลายชั้นที่มีความซับซ้อนปานกลางถึงสูงในปริมาณมาก

PCBA: โดยทั่วไปใช้เวลา 2–6 สัปดาห์ นับตั้งแต่ส่งไฟล์เข้าระบบ การผลิต PCBA มีความแปรผันสูงมาก โดยขึ้นอยู่กับปัจจัยต่อไปนี้:

ระยะเวลาในการจัดหาองค์ประกอบทั้งหมดในรายการวัสดุ (BOM)

การกำหนดค่า PCBA

ลำดับขั้นตอนการประกอบ การตรวจสอบ และการทดสอบที่มีประโยชน์

ข้อเท็จจริง: หาก "ระยะเวลาในการนำผลิตภัณฑ์ออกสู่ตลาด" มีความสำคัญยิ่ง ควรเลือกใช้โซลูชันแบบครบวงจรที่มีความสามารถในการจัดหาส่วนประกอบที่เชื่อถือได้และมีความเชี่ยวชาญด้านการประกอบ เพื่อหลีกเลี่ยงปัญหาการขาดแคลนส่วนประกอบหรือข้อผิดพลาดในการวางแผน

3. แผงวงจรพิมพ์ (PCB) สามารถนำกลับมาใช้ใหม่ได้หรือไม่ หลังจากที่ถูกประกอบเข้าเป็น PCBA แล้ว?

ทำได้ทางเทคนิค แต่แทบไม่แนะนำเลย การถอดชิ้นส่วนที่ยึดแน่น—หรือที่เรียกว่า "การถอดชิ้นส่วนออกจาก PCBA"—อาจ:

ทำให้เกิดความเสียหายต่อแผ่นรอง (pads) หรือลายวงจร (traces) โดยเฉพาะบนแผงวงจรหลายชั้น (multilayer) หรือแผงวงจรที่มีระยะห่างระหว่างขาชิ้นส่วนแคบ (fine-pitch)

ทิ้งคราบตะกั่วจากการบัดกรีไว้ ซึ่งอาจก่อให้เกิดปัญหาในอนาคต

ทำให้แผงวงจรบิดงอ หากแผงวงจรถูกสัมผัสกับอุณหภูมิสูงซ้ำๆ

เทคนิคที่ดีที่สุด: นำแผงวงจรพิมพ์ (PCB) ที่ใช้แล้วมาใช้ใหม่เฉพาะเพื่อการศึกษาโครงร่าง การซ่อมแซมวงจร หรือ "การตรวจสอบแบบทำลาย" เท่านั้น ผลิตภัณฑ์ที่สำคัญควรใช้แผงวงจรพิมพ์ใหม่เสมอเพื่อความน่าเชื่อถือ

4. ฉันจะสามารถมั่นใจได้อย่างไรว่าการออกแบบแผงวงจรพิมพ์ (PCB) ของฉันเหมาะสมต่อการผลิต (DFM)

ปฏิบัติตามมาตรฐานอุตสาหกรรมสำหรับความกว้างของเส้นสายไฟ (trace width), ระยะห่างระหว่างเส้นสายไฟ (spacing), ขนาดของรูเจาะ (via size), ระยะห่างระหว่างชิ้นส่วน (component clearances) และรูปแบบของพื้นที่เชื่อม (pad format) — โปรดปรึกษาตารางขีดความสามารถของผู้ผลิตตามสัญญา (CM)

ใช้เครื่องมือตรวจสอบกฎเกณฑ์การวางโครงร่างแผงวงจรพิมพ์ (DRC) และเครื่องมือประเมินความเหมาะสมต่อการผลิต (DFM) จากซอฟต์แวร์ CAD ของคุณ หรือจากคู่ค้าด้านการผลิต

การร่วมมืออย่างใกล้ชิดกับผู้จัดจำหน่ายแผงวงจรพิมพ์/แผงวงจรพิมพ์พร้อมประกอบ (PCB/PCBA) ตั้งแต่เนิ่นๆ จะช่วยให้คุณได้รับคำแนะนำด้านการออกแบบก่อนที่จะลงทุนในงานออกแบบที่มีค่าใช้จ่ายสูงหรือมีความเสี่ยง

5. ฉันสามารถสั่งซื้อทั้งการผลิตแผงวงจรพิมพ์ (PCB fabrication) และการประกอบแผงวงจรพิมพ์ (PCB assembly) จากผู้ให้บริการรายเดียวกันได้หรือไม่

ได้! ผู้ผลิตชั้นนำจำนวนมากใช้บริการแบบบูรณาการ ซึ่งครอบคลุมทั้งการผลิตแผงวงจรพิมพ์ (PCB fab), การจัดหาชิ้นส่วน (component sourcing), การประกอบ (assembly) และแม้แต่การผลิตอุปกรณ์ทดสอบ (test jig)

ข้อดี:

การสื่อสารที่เป็นระบบ

การจัดการการเปลี่ยนแปลงที่รวดเร็วขึ้น (ECO)

ใช้หลักการออกแบบเพื่อการผลิต (DFM) อย่างมีประสิทธิภาพสูงสุด

การควบคุมและติดตามแบบครบวงจรระดับพรีเมียม
