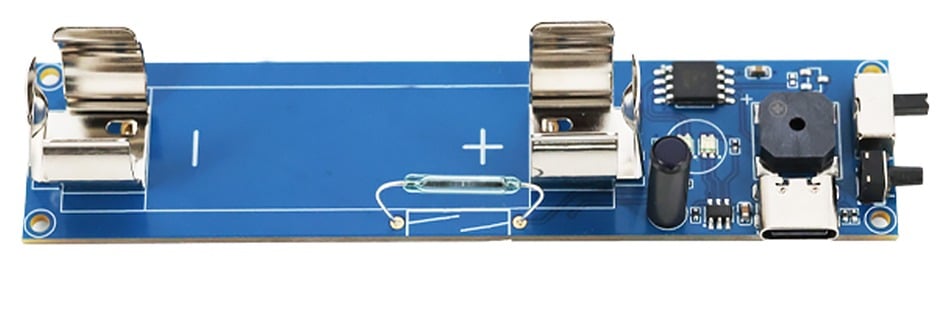

تُشكِّل لوحات الدوائر المطبوعة (PCBs) الأساس الحقيقي لأي أداة إلكترونية تقريبًا، بدءًا من الأجهزة السريرية المنقذة للحياة وأنظمة المساعدة المتقدمة للسائق (ADAS) في السيارات، ووصولًا إلى الأجهزة الرقمية الاستهلاكية، والأجهزة الفضائية، وأتمتة المصانع. وفي عصر التصنيع الضخم اليوم، لم تكن متطلبات سلامة لوحات الدوائر المطبوعة وإنتاجها الخالي تمامًا من العيوب أعلى من أي وقت مضى. ف setups الإنتاج الضخم، وبخاصة في مجال الأجهزة الرقمية للسيارات والقطاعات المهنية والفضائية، تتطلب اختبارات متقدمة للوحات الدوائر المطبوعة، وتفقُّدًا شاملاً لها، ومنهجيات صارمة لمراقبة الجودة لتخفيف المخاطر، وخفض تكاليف التصنيع، وضمان أداء استثنائي للوحات.
تزايد تعقيد العناصر، وتقليص الأشكال الهندسية، والضغوط التنظيمية تجعل من الضروري اعتماد أنظمة اكتشاف العيوب وفق أفضل الممارسات، وشراء أنظمة الفحص البصري التلقائي (AOI)، واختبار الدوائر المطبوعة (ICT)، واختبارات الوظائف، واختبارات المسبار الطائر، والسعي نحو استعادة العمليات بشكل مستمر.
موثوقية لوحات الدوائر المطبوعة (PCB) هي مقياس لمدى استمرارية أداء اللوحة الإلكترونية لوظيفتها الكهربائية المُخصصة، تحت ظروف التشغيل المتوقعة والعوامل البيئية المؤثرة— طوال كامل عمرها الإنتاجي— دون حدوث عطل. وتُصنَّع لوحات الدوائر المطبوعة عالية الموثوقية ليس فقط لأداء المهام، بل لأدائها المثالي رغم التعرض المتكرر لـ:
الدورات الحرارية.
الإجهادات الميكانيكية.
التوتر الكهربائي.
التعرض المباشر للعوامل البيئية.
تعتمد الأنظمة الحيوية ذات المهمات الحرجة على لوحات الدوائر المطبوعة عالية الموثوقية، حيث قد يؤدي عطلها إلى نتائج كارثية. فكِّر في النتائج المحتملة في هذه السيناريوهات:
الأجهزة الإلكترونية للسيارات / أنظمة مساعدة السائق المتقدمة (ADAS): قد يؤدي توقف لوحة الدوائر المطبوعة (PCB) عن العمل في وظائف تنبيه الانفصال بين المسارات أو تجنب الحوادث أو عناصر الرادار إلى تعريض الأرواح للخطر وإلحاق الضرر بمصداقية العلامة التجارية.
الأجهزة الطبية: قد تؤدي أوجه القصور في دقة لوحة الدوائر المطبوعة (PCB) إلى عرقلة أجهزة التصوير العلمي أو دعم الحياة أو أجهزة المراقبة، مما يعرّض سلامة الفرد وأمنه للخطر.
الفضاء الجوي والتحكم الصناعي: قد تؤدي الأعطال إلى توقف مكلف عن التشغيل أو أضرار جسيمة أو حتى توقف النظام بالكامل عن العمل.
يتطلب ضمان إنشاء لوحات دوائر مطبوعة (PCB) عالية الموثوقية في بيئات الأتمتة فهمًا أساسيًّا للعوامل التي تؤثر بشكلٍ كبيرٍ على كفاءة التفعيل وعلى المتانة طويلة الأمد. فمنذ عملية تصنيع لوحة الدوائر المطبوعة وحتى تحديد مواقع المكونات وأنظمة استكشاف العيوب المتقدمة، يُشكّل كل مرحلة مخاطر محتملة للفشل — أو فرصًا لتحقيق تحسينات نوعية استثنائية. دعونا نستعرض أبرز هذه العوامل:
تبدأ الرحلة إلى موثوقية لوحة الدوائر المطبوعة (PCB) على المستوى الجزيئي. ويُحدد خيار مادة لوحة الدوائر المطبوعة ببساطة كيف ستتعامل لوحتك الأم مع الأحمال الحرارية، والإجهادات الكهربائية، والتوترات الناتجة عن العوامل البيئية، والضغوط الميكانيكية.
الأمان الحراري: تُعد مادة FR-4 القياسية مناسبةً لمعظم التطبيقات، لكن الإلكترونيات المركبة في المركبات والطيران والفضاء قد تتطلب مواد ذات درجة انتقال حراري مرتفعة (High-Tg) أو لوائح بولييميد. فتحافظ لوحات البولييميد على موثوقيتها أثناء دورات التغير المتكرر في درجات الحرارة، كما توفر مقاومة استثنائية للاشتعال.
امتصاص الرطوبة: يمكن أن تُعرّض كميات الرطوبة الزائدة الروابط للخطر، وتسبب انفصال الطبقات (delamination)، وتساعد على التآكل، وتزيد من التوصيلية السطحية — مما يؤدي إلى حدوث دوائر قصيرة خفية. أما المنتجات ذات امتصاص رطوبة منخفض فهي أكثر ملاءمةً للبيئات الرطبة.
الصلابة الميكانيكية: يجب أن تمتلك اللوحات القائمة على الاهتزاز أو الانحناء أو الصدمات السماكة المناسبة ومظهر المنتج الجذّاب—وعادةً ما تكون هذه اللوحات عبارة عن تراكيب هجينة أو لواح مدعَّمة— لتقليل انقسام المسارات الكهربائية وفشل وصلات اللحام.
تبدأ الجودة منذ مرحلة استلام اللوحة. ويجب أن تدعم مرحلة تحديد شكل لوحة الدوائر المطبوعة (PCB) الكفاءة الكهربائية، وسهولة التصنيع، وتغطية الاختبارات. وأي أخطاء أو إغفالات في هذه المرحلة تنعكس سلبًا على باقي مراحل العملية.
استقرار الإشارات وتوزيع الطاقة: استخدم مسارات قصيرة ومستقيمة للإشارات عالية التردد/عالية القدرة لتقليل التداخل الكهرومغناطيسي (EMI) وهبوط الجهد.
إدارة الحرارة: أدمج ثقوب توصيل حراري (Thermal vias)، ومشتِّتات حرارية، وصبّات نحاسية واسعة أسفل المكونات التي تولِّد حرارة.
وضع المكونات بكفاءة:
ضع المكثفات المزيلة للتشويش بالقرب من دبابيس التغذية لتقليل قمم الجهد.
جمِّع المكونات حسب المجال الوظيفي المنطقي.
ضع المكونات الحساسة للاهتزاز بالقرب من نقاط دعم لوحة الدوائر المطبوعة (PCB) أو فتحات التثبيت.
أسلوب قابلية الاختبار (DFT):
التخطيط لنقاط الفحص والوصول العميق أثناء التصميم، مع ضمان إمكانية فحص جميع الدوائر المهمة باستخدام اختبارات الفحص باللمس (ICT) أو اختبارات المسبار الطائر.
إضافة نقاط اتصال مدمجة لاختبارات البرامج الثابتة والتقييم.
المسافات الآمنة (التباعد والانزياح): الحفاظ على المسافات الآمنة بين المسارات والوصلات (Pads) وحواف القطع — وبخاصة في الأنظمة العالية الجهد أو العالية التيار أو المعرّضة للتلوث.
توجيه الإشارات ذات الحماية المنضبطة: في التطبيقات عالية السرعة/أنظمة مساعدة القيادة المتقدمة (ADAS)، يُصمَّم الزوج التفاضلي والمسارات المحمية للحفاظ على جودة الإشارة.
حتى أفضل تصميم لوح دوائر مطبوعة (PCB) يمكن أن يتعرض للخطر بسبب عمليات التصنيع غير الدقيقة أو غير المتسقة. وتُشكِّل ضوابط الضبط الأساس لإنتاج اللوحات بشكل قابل للتكرار وموثوق به.
تطبيق عجينة اللحام بدقة: يضمن محاذاة النمط بدقة والتحكم في كمية العجينة من حدوث جسور لحام أو اتصالات مقطوعة.
تحديد موقع المكونات تلقائيًا: تحقق أجهزة التقاط ووضع العناصر عالية السرعة من دقة مستمرة حتى لأصغر العناصر، مما يقلل إلى أدنى حد من الأجزاء غير المُركَّبة في المواضع الصحيحة والتي غالبًا ما تُسبِّب مشاكل في لوحات الدوائر المطبوعة الخاصة بأنظمة المساعدة على القيادة المتقدمة (ADAS) والأدوات الطبية.
ملفات إعادة التسخين المُضبوطة تمامًا: يجب مطابقة درجة حرارة اللحام والتوقيت مع تعقيد اللوحة ونوع المعجون المستخدم، لتجنب الوصلات غير السليمة أو ارتفاع درجة الحرارة بشكل مفرط.
الفحص البصري التلقائي (AOI): يضمن الفحص الجمالي الفوري جودة ممتازة للوصلات اللحامية، وصحة اتجاه القطع الإلكترونية (القطبية)، وخلو السطح من المشكلات الظاهرة تحديدًا على خط الإنتاج.
الفحص داخل الدائرة واختبار الوظائف: تقوم هذه الأنظمة الآلية باستكشاف كل نقطة تقييم مؤكدة، ما يساعد في اكتشاف الأخطاء الخفية التي لا يمكن للفحص البصري التلقائي (AOI) كشفها، مثل الدوائر المفتوحة أو قيم المكونات غير الصحيحة.
تتعرض لوحات الدوائر المطبوعة (PCBs) لمجموعة شديدة التنوّع من البيئات الصعبة طوال دورة حياتها، وبخاصة في أنظمة السيارات والفضاء الجوي والأنظمة الخارجية للاتصالات.
تشمل المخاطر البيئية الخفية ما يلي:
التغيرات الحرارية المتكررة
الرنين والصدمات الميكانيكية
الرطوبة العالية/التعرض للرطوبة
المواد الكيميائية/التآكل
لا يمكن اعتبار أي لوحة دوائر مطبوعة (PCB) موثوقة ما لم تجتاز مجموعة شاملة من الاختبارات الخاصة باللوحات: سواء على مستوى السطح أو على المستويات الداخلية/الوظيفية.
أنظمة متكاملة لاكتشاف العيوب، وتتضمن ما يلي:
فحص التصوير البصري الآلي (AOI): الكشف السريع عن مشاكل اللحام، أو المكونات المفقودة أو المقلوبة.
اختبار التحقق من الدوائر (ICT): يتحقق من الاتصال الكهربائي وقيم المكونات.
اختبار المسبار المتحرك: يُستخدم في لوحات المرونة النموذجية أو ذات الإنتاج المنخفض، وفي مراحل التطوير السريع.
الفحص الوظيفي: يعيد محاكاة أداء اللوحة باستخدام البرمجيات الثابتة الفعلية، مما يسمح باكتشاف الأخطاء المعقدة أو الأخطاء على مستوى التكامل أو النظام.
تقييم الأشعة السينية: استراتيجية متقدمة لفحص وصلات BGA أو اللحوم المخفية أو عيوب الطبقات الداخلية.
الفرز أثناء العملية: مراقبة مستمرة طوال أنشطة الإجراءات الحيوية.
ورغم تقدم تصميم لوحات الدوائر المطبوعة (PCB) لديك، أو عمليات التصنيع أو استراتيجيات حماية التقييم، فإن اكتشاف المشكلات يظل تحديًا مستمرًا. وفهم أنواع الأخطاء النموذجية في لوحات الدوائر المطبوعة ليس ضروريًّا فقط لإصلاحها وتقييم مصادرها، بل هو أيضًا مهمٌ جدًّا لتحسين ضوابط التصميم والعمليات في المراحل السابقة. ويفرض إنشاء لوحات الدوائر المطبوعة عالي الموثوقية في بيئات الإنتاج الضخم على المصنِّعين ضرورة تحديد الأخطاء وتقليلها قبل أن تتفاقم لتؤدي إلى فشل مكلف في التطبيقات أو مخاوف تتعلق بالسلامة والأمن.
كل خطأ تصنيعي — بغض النظر عن صِغَره — يمكن أن يتضخَّم بسرعة خلال التصنيع عالي الحجم. وفي القطاعات التي لا تتسامح مطلقًا مع أي نقص، مثل أنظمة المساعدة في قيادة السيارات (ADAS)، والطيران والفضاء، والأدوات السريرية، فإن خطأً واحدًا غير مُلاحَظٍ قد يؤدي إلى فشل وظيفي يعرّض الأرواح أو الأنظمة الحرجة للخطر.
غالبًا ما تتعرض لوحات الدوائر المطبوعة (PCBs) لدورات متكررة من التسخين والتبريد أثناء كلٍّ من مراحل التجميع (مثل اللحام وإعادة التصنيع) والتشغيل.
التأثيرات الخفية:
تمدد/انكماش طبقات اللوحة المختلفة بمعدلات مختلفة.
تشقُّق دقيق في المسارات أو الوصلات أو الثقوب المعدنية (vias).
إرهاق الوصلات اللحامية وانفصالها، وبخاصة في توصيلات العبوة الكروية (BGA) والتصاميم ذات الخطوات الدقيقة جدًّا.
يمكن أن تُضعف الظروف التشغيلية المستمرة أو غير المتوقعة، أو الاهتزازات الرنينية، أو الصدمات الميكانيكية بشكل كبير كلًّا من مادة لوحة الدوائر المطبوعة (PCB substrate) ووصلات المكونات المركَّبة عليها.
الحالات الشائعة:
لوحات الدوائر المطبوعة للسيارات والطائرات المعرضة للاهتزازات الناتجة عن الطرق أو الرحلات.
اللوحات المُركَّبة باستخدام نقاط تثبيت رديئة أو غير كافية.
التعامل غير المقبول أو شد البراغي بشكل مفرط أثناء التركيب.
إعدادات الفشل:
مسارات كهربائية مكسورة، ثقوب اتصال متشققة، ووصلات لحام تالفة.
مكونات مرتخية أو مُزالَة تمامًا.
التجنب والحد من المخاطر:
استخدام لوحات أكثر سماكة، وتحسين زوايا اللوحات ونقاط التثبيت.
الالتزام بمتطلبات مقاومة الرنين الصناعية.
وضع المكونات الكبيرة أو الثقيلة بالقرب من عوامل الدعم.
تُعَد ظواهر الإجهاد الكهربائي المفرط (EOS) والتفريغ الكهروستاتيكي (ESD) من أخطر مصادر فشل لوحات الدوائر المطبوعة (PCB) في المراحل المبكرة من عمرها.
كيفية حدوث ذلك بالضبط:
الذروات الجهدية الناتجة عن تشغيل أحمال كبيرة أو سوء إدارة الطاقة.
عدم كفاية الحماية من التفريغ الكهروستاتيكي (ESD) أثناء التعامل مع المكونات.
عدم تقليل التحميل المسموح للمكونات (derating) في التطبيقات العالية الجهد.
الأعطال الشائعة:
أعطال فورية أو خفية في المكونات.
دوائر مطبوعة قصيرة أو مدمجة.
تعطل متكرر أو كارثي للوحة بأكملها.
الحلول:
دمج عناصر خفض التفريغ الكهروستاتيكي (ESD) وضمان تأريض دائم.
استخدام ضوابط صارمة للتفريغ الكهروستاتيكي (ESD) عند إنشاء المواقع.
تخفيض التصنيف الكهربائي لجميع المكونات الحساسة والتحقق منها عبر الفحص الكهربائي.
يمكن أن تُنتج بقايا التعديل الزائدة أو عمليات التنظيف غير الملائمة أو اختيار منتجات رديئة مواد سامة أيونية. وفي وجود الرطوبة، قد تؤدي هذه المواد إلى تسريع التدهور، مما يسبب تسربًا في الدوائر أو فشلًا تامًّا.
الأساليب عالية الموثوقية:
استخدام مواد لاصقة (فلوكس) لا تتطلب تنظيفًا أو يمكن تنظيفها بسرعة في جميع الأوقات.
إجراء اختبارات الرطوبة والحرارة والرش الملحي على الإعدادات الحرجة.
تطبيق طبقة واقية مُطابِقة كخطوة نهائية للدوائر الحساسة للتآكل.
يمكن أن تؤدي معالجة درجات الحرارة العالية، وإعادة التصنيع العدوانية، والوصول إلى الرطوبة، والمرونة الميكانيكية إلى انفصال طبقات اللوحة (Delamination)، وتشقُّقها، وضعف الوصلات اللحامية.
النتائج المترتبة:
انقطاع كهربائي، وبخاصة في اللوحات متعددة الطبقات.
أعطال متكررة — لوحات تجتاز الاختبار، لكنها تتوقف عن العمل في الموقع الميداني.
مرونة وموثوقية لوحة الدوائر المطبوعة (PCB) أقل مما كان متوقعًا.
إجراءات وقائية:
تحميص اللوحات الإلكترونية مسبقًا لإزالة الرطوبة قبل عملية اللحام.
ضمان صارم لجودة طبقات العزل (Laminate).
فحص دوري بالرؤية الآلية (AOI) والتصوير بالأشعة السينية (X-ray) للوصلات الحيوية، وبخاصة حزم المصفوفات الكروية (BGA) وحزم المصفوفات الأرضية (LGA).
تُعَد ظاهرة التوصيل عبر العزل (CAF) مفاجأةً وسببًا في فشل الدوائر المطبوعة، حيث تتكون خيوط موصلة تلقائيًّا داخل العازل الموجود في لوحة الدوائر المطبوعة (PCB)—وعادةً ما تكون بين الثقوب المعدنية (Vias) أو المسارات الداخلية—نتيجةً لانحدار الجهد العالي والرطوبة.
حقائق سريعة:
تنشأ ظاهرة التوصيل عبر العزل (CAF) بسبب حركة الأيونات في ظروف الرطوبة العالية ومشاكل الجهد العالي.
السبب الرئيسي للعيوب الكامنة والعوائد الموضعية في اللوحات الأم عالية الموثوقية وكثافة التكثيف العالية.
من الصعب جدًّا اكتشافها بصريًّا؛ ويتم اكتشافها عادةً عبر اختبارات مقاومة العزل السطحية (SIR) واختبارات الانتقال الكهربائي (Electromigration).
الوقاية:
استخدام مكونات خاضعة للرقابة النوعية وبمستويات منخفضة من التلوث الأيوني.
الحفاظ على أدنى مسافة موصى بها بين الثقوب المعدنية (Vias) والمسارات.
إجراء فحوصات الإجهاد البيئي على جميع المجموعات عالية الموثوقية.
يمكن أن تمر الرطوبة عبر طبقات لوح الدوائر المطبوعة (PCB)، مما يؤدي إلى الانتفاخ، وانبعاث الغازات أثناء عملية اللحام، وزيادة خطر التصاق الطبقات أو الصدأ.
طرق ضمان الموثوقية:
استخدام مواد ذات امتصاص منخفض للرطوبة في تصنيع اللوحات الإلكترونية المستخدمة في البيئات الرطبة.
تخزين لوحات الدوائر المطبوعة (PCB) في عبوات تغليف خاضعة للرقابة من حيث الرطوبة حتى وقت التركيب.
إجراء اختبارات الصدمة الحرارية واختبارات الرطوبة في مختبرات الاستقرار.
تشمل أخطاء التجميع الآلي الشائعة التي تؤثر سلبًا على معدلات الإرجاع والموثوقية ما يلي:
جسور اللحام
الوصلات اللحامية المفتوحة وكميات اللحام الزائدة
التقاطع (تومستونينغ)
سوء محاذاة العناصر أو المحاذاة غير الصحيحة.
ظهور فراغات في كريات اللحام
اكتشاف العيوب:
تكتشف أنظمة الفحص البصري التلقائي (AOI) المشكلات المرئية ومخاوف التركيب/اللحام بسرعة.
تلتقط فحوصات الاختبار المُدخل-المُخرَج (ICT) واختبارات المسبار الطائر الأخطاء الكهربائية وأخطاء الاتصال.
يُعد الفحص بالأشعة السينية ضروريًّا لاكتشاف المشكلات الخفية في وصلات اللحام.
بالنسبة لمقدِّمي الخدمات الذين يبحثون عن إعداد لوحات الدوائر المطبوعة (PCB) عالية الموثوقية والاستقرار الدائم لهذه اللوحات، فإن أساليب الفحص الموحَّدة والشاملة تُعتبر أمراً جوهرياً. وقد صُمِّمت هذه الإجراءات الشاملة للاختبار خصيصاً للكشف عن المشكلات غير المُدرَكة، والأجهزة التي قد تفشل مستقبلاً، والنقاط الضعيفة التي قد لا تظهر إلا بعد فترة طويلة من الاستخدام أو في ظل بيئات تشغيل قاسية. ويُشكِّل اختبار الاستقرار حجر الزاوية في ضمان الجودة المتينة للإنتاج الضخم، ما يساعد على التأكُّد من أن كل لوحة دوائر مطبوعة يتم إصدارها تفي بالمعايير المطلوبة من حيث الكفاءة الكهربائية والاستقرار الميكانيكي والمتانة البيئية.
المراجعة هي أكثر بكثير من مجرد نقطة تحقق مباشرة. إنها ثغرة مستمرة في ردود الفعل— تُحفِّز ضبط الجودة، وتحسين الإجراءات، وتتبع المخاطر. ولا يمكن للأنظمة الإلكترونية الحديثة، بدءًا من أجزاء أنظمة مساعدة السائق المتقدمة (ADAS) في السيارات ووصولًا إلى الأجهزة الإلكترونية الحاسمة في مجال الطيران والفضاء، أن تتعامل مع الأعطال غير المتوقعة الناجمة عن لوحات الدوائر المطبوعة (PCBs) التي لم تُختبر بعد أو التي خضعت لاختبارات غير كافية.
دعونا نستعرض أكثر تقنيات الفحص الموثوقة انتشارًا واعتمادًا على نطاق واسع، ووظائفها، وأنواع الأخطاء التي تكشف عنها.
يُحاكي الاختبار المتغير الحراري التعرُّض المباشر لوحات الدوائر المطبوعة (PCBs) لتقلبات درجات الحرارة المنخفضة والعالية — وهي ظروف شائعة في التطبيقات automotive والطيران والفضاء والتركيبات الخارجية. وبتكرار عمليات التسخين والتبريد، يركِّز هذا الاختبار على مفاصل اللحام، والثقوب الانتقالية (vias)، وطبقات اللوحة (laminates) للبحث عن علامات التعب أو التشققات المجهرية.
الهدف: الكشف عن نقاط الضعف في المكونات ومفاصل اللحام الناجمة عن اختلاف معاملات التمدد.
التنقية: تتعرض اللوحات الدوائرية لدورات متكررة بين حدّي درجة الحرارة المحددين لمئات أو حتى آلاف الدورات.
تُحدِّد: إرهاق وصلات اللحام، والانفصال الطبقي، وتشققات المسارات، وفشل المجسات الصغرى (Micro-via).
الرطوبة عدوٌ خفيٌّ يُهدِّد موثوقية اللوحات الدوائرية المطبوعة (PCB)، حيث تُسرِّع من عمليات التآكل، وتسبب التسرب الكهربائي، بل وقد تؤدي إلى نمو ألياف موصلة (CAF).
الهدف: تعزيز اختراق الرطوبة وآليات التدهور الناتجة عنها.
الإجراء: تعريض العينات من اللوحات الدوائرية لبيئة حرارية رطبة بدرجة حرارة ٨٥ °م ورطوبة نسبية ٨٥٪ لمدة تقارب ١٠٠٠ ساعة.
المواقع المتضررة: الصدأ، ونمو التفرعات المعدنية (Dendritic growth)، والانفصال الطبقي، وارتفاع التيارات التسريبية.
بالنسبة للوحات الدوائرية المصممة للعمل في البيئات البحرية أو السيارات أو التطبيقات الصناعية، فإن اختبار رش الملح يُقلِّد التعرُّض المباشر للبيئات المالحة، مما يساعد في تقييم مقاومة التدهور.
الغرض: زيادة التعرُّض المباشر للهواء المشبع بالملح والقاسي.
العملية: إعدادات الموضوع حتى تكوّن ضباب ملحي كثيف، وعادةً ما تستغرق من ٢٤ إلى ٩٦ ساعة.
المواقع: تآكل المعادن، تفكك وصلات اللحام، النشاط السطحي.
يمكن للتيارات الكهربائية الصغيرة المُحرَّكة بالجهد والتي تظهر في وجود الرطوبة أن تُكوِّن تدريجيًّا مسارات توصيل غير مقصودة — وتُعرف هذه الظاهرة بالهاجرة الكهربائية، والتي قد تتسبب في حدوث دوائر قصيرة.
الهدف: تقييم قدرة اللوحة على التحمُّل أمام حركة الأيونات وتسريب المقاومة العالية.
الضبط الدقيق: أنماط تقييم مُتحيِّزة تخضع لإجهاد الرطوبة/درجة الحرارة، مع مراقبة مستمرة للمقاومة.
يكشف عن: تقدُّم ظاهرة التآكل بين المسامير (CAF)، والتلوث الأيوني، والتنظيف غير الملائم.
ويكتسب هذا الاختبار أهمية خاصة في تطبيقات أنظمة المساعدة في القيادة المتقدمة (ADAS) والفضاء الجوي وغيرها من التطبيقات عالية الحركة، حيث يضمن أن لوحات الدوائر المطبوعة (PCBs) تتحمّل الحركة المستمرة والصدمات المفاجئة الخطيرة غير المألوفة.
الهدف: محاكاة ظواهر الرنين والقلق الناتج عن الصدمات في العالم الحقيقي.
عملية: تعديل PCBs إلى حسابات اهتزازات الصين أو التعسفي، و / أو نبضات صدمة ميكانيكية حادة.
يكتشف: مفاصل مقطوعة، آثار تالفة، روابط ميكانيكية ضعيفة.
هنا، تتحرك الألواح بسرعة بين درجات الحرارة القصوى، على سبيل المثال، من -65 درجة مئوية إلى + 150 درجة مئوية، أسرع بكثير من المشاكل الطبيعية.
الاستخدام: تحديد مقاومة مفاصل اللحام ومنتجات اللوحات للتعديلات غير المتوقعة والجديدة لمستوى درجة الحرارة.
فشل شائع: التشطيب، الوسائد المرفوعة، كسور اللحام.
HALT يضغط على الألواح عمداً إلى ما هو أكثر من قيودها المفيدة باستخدام مستوى درجة الحرارة والرطوبة والرنين والفولتاج. وظيفتها ليست أن تمر، ولكن لمساعدة العثور على "أضعف رابط الإنترنت" في ظل الظروف الأكثر عقوبة.
الهدف: تعزيز وتكثيف القضايا غير المكشوفة، وكشف عن العجز المتأصل.
النتيجة: نقاط محددة تتطلب تجديدات في الأسلوب والإجراءات للأتمتة.
تؤكد فحوصات الصدق الوظيفي أن لوحة الدوائر المطبوعة (PCB) المصممة بالكامل تعمل بدقة وفق التصميم المخطط لها— سواء في ظل الظروف التشغيلية العادية أو ظروف الإجهاد.
الهدف: محاكاة دورات التشغيل الوظيفي في العالم الحقيقي واتصالات البرمجيات الثابتة (firmware).
المجالات: مشكلات التكامل، وأعطال البرمجيات الثابتة، والأعطال الروتينية، وحالات الفشل على مستوى النظام.
عند اكتشاف عطلٍ في أي نوع من أنواع الفحوصات، يستخدم تقييم الأعطال تقنيات مثل مجهر الإلكترون الماسح (SEM)، والأشعة السينية (X-ray)، والتشريح العرضي (cross-sectioning)، والتقييم الكيميائي لتحديد السبب الجذري.
الهدف: إدخال إجراءات تصحيحية في مراحل التصميم، والمواد، وضوابط العمليات.
القيمة: دورة تحسين مستمرة— تقليل معدلات العيوب ورفع درجة الموثوقية في الاستخدام الميداني تدريجيًّا.
بالنسبة للأعمال التي تركز على تركيب لوحات الدوائر المطبوعة (PCB) عالية الموثوقية في مجال الأتمتة، فإن عمليات الفحص الداخلية الاعتيادية ليست كافية. فتحقيق الامتثال التنظيمي، والاعتماد القطاعي، وثِقة العملاء تعتمد جميعها على الالتزام بمعايير الاختبار العالمية المعترف بها لاستقرار لوحات الدوائر المطبوعة. وتدمج هذه المتطلبات بالضبط كيفية إجراء الاختبارات، وكيفية تفسير النتائج، والأهم من ذلك كيفية مقارنة مقاييس الموثوقية عبر الموردين والمراكز والقارات المختلفة.
الاتساق: تفرض المعايير نفس التعريفات وبنود الاختبار والمقاييس، مما يقلل الغموض والخلافات بين العملاء والمصنّعين.
مراقبة العمليات: يمكن تحسين الإجراءات المعتمدة وفحصها وتطويرها بشكل أسرع باستخدام القوالب والمعايير الموحدة.
الوصول إلى السوق: يُعد الحصول على شهادات الامتثال لمتطلبات مثل ISO 9001 أو IATF 16949 شرطًا أساسيًّا للمنافسة على العقود في قطاعات السيارات أو الطيران أو المجالات العلمية.
اعتمد على: يتمتع المستخدمون النهائيون، والسلطات التنظيمية، والمصنّعون الأصليون (OEMs) بمستوى أعلى من الثقة في العناصر التي تُفحص وفقًا لمناهج معترف بها عالميًّا.
الوظيفة: متطلبات «أفضل» طريقة فحص للوحات الدوائر المطبوعة (PCB)، والإجراءات، وقابلية اللحام، والعزل، والصدق.
المواد: تتضمّن معالجات لاختبارات التغير الحراري، واختبار مقاومة العزل السطحي (SIR)، واختبارات كيميائية وغيرها.
الاستخدام: مُعتمدة عالميًّا لجميع مراحل تطوير اللوحات الدوائرية المطبوعة (PCB) والأتمتة.
IPC-6012: تحدد شروط المؤهلات ومتطلبات الكفاءة للوحات الدوائر المطبوعة الصلبة غير المرنة (Rigid Printed Boards)، وتغطي كل شيء بدءًا من حجم الموصلات وحتى جودة الثقوب العابرة.
IPC-A-600: تقدّم متطلبات التفويض البصري، بما في ذلك ما يُعتبر مواصفات جمالية وفيزيائية مقبولة أو مرفوضة.
الميزة: معايير القوات المسلحة الأمريكية للعناصر الإلكترونية وموثوقية الدوائر الميكروية.
الفحوصات المشمولة:
MIL-STD-202: الفحص البيئي والكهربائي.
MIL-STD-883: أكثر صرامةً بكثير، وتركّز على الإلكترونيات الميكروية المستخدمة في مجالات الفضاء والدفاع.
الأهمية: تُستخدم كمعايير مرجعية لأعلى مستويات الموثوقية، لا سيما في قطاعات الفضاء والدفاع والاتصالات السلكية واللاسلكية الحيوية.
دور JEDEC: وضع معايير ومنهجيات فحص الموثوقية للأجهزة شبه الموصلة، بما في ذلك الاختبارات المتعلقة بالتغير الحراري واختبارات الرطوبة واختبارات الإجهاد المتعدد.
القيمة: تُفضَّل لاختبار موثوقية أشباه الموصلات وتعبئة المنتجات المتطورة.
ISO 9001: المعيار التأسيسي لنظام إدارة الجودة (QMS) المعمول به في جميع قطاعات التصنيع، بما في ذلك قطاع الإلكترونيات.
IATF 16949: امتداد معيار ISO 9001 الذي يركّز على رقابة جودة المركبات.
ISO 13485: يركّز على تصنيع الأجهزة السريرية.
الواجب:
يتطلب إجراءات خاضعة للإدارة، وتتبعًا مسجَّلًا، وتحديثًا منتظمًا لوحات الدوائر المطبوعة (PCBs).
يتطلب إجراء تدقيقٍ دوريٍّ للإجراءات واختباراتٍ دوريةٍ لمدى موثوقية المنتج وفق فترات مُحدَّدة.
ورغم أهمية فحص لوحات الدوائر المطبوعة (PCBs)، ومعايير التجميع، وضوابط العمليات، فإن مرحلة التخطيط هي التي تُشكِّل سلامة لوحة الدوائر المطبوعة حقيقةً. فالاختيارات المبكرة المتعلقة بالشكل والمواد والتسامحات تُعدّ الأساس لكل ما يليها في سياق الأتمتة. وبإهمال هذه المرحلة، قد تترسخ أنماط الفشل التي لا يمكن حتى أكثر الاختبارات صرامةً أن تعالجها تمامًا بعد التصنيع.
في التطبيقات عالية الموثوقية— مثل مكونات أنظمة المساعدة في القيادة المتقدمة (ADAS) للسيارات، أو الأدوات السريرية، أو أنظمة التحكم في مجال الطيران والفضاء— يعود حوالي ٦٠٪ من حالات الفشل الميدانية إلى أخطاء ارتكبت في مرحلة التصميم. فحتى أكثر المصانع كفاءةً وأكثر أنظمة الفحص الآلي (AOI) أو الفحص بالاختبار الكهربائي (ICT) أو غيرها من أساليب الفحص العملية تطورًا لا يمكنها «إدخال الجودة العالية عبر الفحص» في لوحة دوائر مطبوعة (PCB) معيبة جوهريًّا. بل إن اعتماد نهج وقائي قائم على التصميم من أجل الموثوقية (DfR) هو ما يضمن كفاءةً متينةً، وقدرةً عاليةً على مقاومة المشكلات، وانخفاض تكلفة الملكية منذ اليوم الأول.
الهوامش الكهربائية: يجب دائمًا تصميم المسارات (Traces)، ووصلات المكونات (Pads)، وصبّ النحاس (Copper pours) بحيث تتحمل جهدًا أو تيارًا أو تردد تبديلٍ متوقعًا يفوق الحدود المقررة بشكلٍ كبير. فعلى سبيل المثال، يُعد تطبيق هامش أمان نسبته ٣٠٪ على خطوط الطاقة والمسارات الإشارية الحرجة أفضل ممارسة، وبخاصة في لوحات الدوائر المطبوعة الخاصة بأنظمة المساعدة في القيادة المتقدمة (ADAS) أو الاستخدامات التجارية.
هوامش الحرارة: قيّم مسارات تبدد القدرة في مرحلة مبكرة، وحدد أبعاد مناطق النحاس والثقوب الحرارية (Thermal Vias) أو المُبدِّدات الحرارية (Heat Sinks) بحيث تظل درجة حرارة جميع المكونات دون درجات الحرارة التي تؤدي إلى خفض أدائها (De-rating Temperatures)، حتى في ظل أقصى حمل وأعلى درجات الحرارة المحيطة.
هوامش المقاومة الميكانيكية/البيئية: افترض أن الإجهادات الواقعية ستتجاوز مواصفات التصميم في لحظة ما — وبخاصة بالنسبة للوحات الدوائر المطبوعة (PCBs) المستخدمة في المركبات أو مجال الفضاء الجوي أو البيئات الصناعية القاسية. واستخدم طبقات عازلة أكثر سماكة، أو دعائم إضافية للوحة، أو دعائم على الحواف عند الحاجة.
خفض التصنيف الكهربائي (الجهد والتيار): لا تشغّل المكونات أبداً عند أعلى تصنيفاتها المُعلنة. بل خطّط لتشغيلها عند ٥٠–٧٠٪ من الجهد والتيار المُصنَّفين لها في الدوائر الحرجة للمهمة.
خفض التصنيف حسب درجة الحرارة: خذ بعين الاعتبار كلًّا من ارتفاع درجة حرارة المكوّن ذاتياً ودرجة حرارة اللوحة المحيطة به. ويجب أن تتحمل المكونات المستخدمة في أنظمة المساعدة في القيادة المتقدمة (ADAS) أو في معدات الاتصالات السلكية واللاسلكية الخارجية ارتفاع درجات الحرارة لفترات طويلة دون أي تأثر.
تخفيض القدرة للإلكترونيات عالية الأداء: خصوصًا بالنسبة لدوائر التكامل ذات الكثافة العالية، قسّم الأحمال بين عدد كبير من المكونات وتأكد من تحسين المسارات الحرارية— لتقليل خطر حدوث مناطق محلية تسهم في تسريع ظاهرة الهجرة الإلكترونية، واستنفاد مفاصل اللحام، وتدمير المسارات النحاسية.
إمكانية التتبع والتأهيل: اشترط استخدام منتجات تتيح إمكانية التتبع على مستوى الدفعة، مع توثيق الامتثال للمعايير الصادرة عن IPC/JEDEC أو المعايير الخاصة بالسيارات، وانخفاض امتصاص الرطوبة.
قائمة الموردين المعتمدين (AVL): اشترِ المواد الأساسية مثل الطبقات العازلة ومعجون اللحام والمكونات السلبية والنشطة من موردين سبق تأهيلهم وثبتت موثوقيتهم.
العينات والتوثيق: قم بإجراء عمليات تدقيق دورية على المواد الموردة لتحديد درجة حرارة الانتقال الزجاجي (Tg)، ومستوى النظافة، ومقاومة التفكك الطبقي.
استخدم أدوات المحاكاة الكهربائية والحرارية في التصميم:
أحداث الأحمال العابرة.
الانثناء الميكانيكي المستمر أو الاهتزاز.
الصدمات الحرارية والتدرجات الحرارية.
دمج عمليات البحث لتحديد سماكة آثار النحاس، باستخدام المادة وترتيب المكونات واستراتيجية التركيب.
توفير سهولة الوصول إلى عوامل الاختبار بحيث تغطي فحوصات التفتيش البصري الآلي (AOI) والاختبار باللمس (ICT) واختبار البروب المتعدد الحركي ما يقارب ١٠٠٪ من قائمة الاتصالات (netlist) قدر الإمكان.
فصل الكتل الوظيفية لتبسيط عملية استكشاف الأخطاء وإجراء الفحص الوظيفي — وهي ممارسة بالغة الأهمية خصوصًا في لوحات الدوائر المطبوعة ذات الإشارات المختلطة أو أنظمة مساعدة السائق المتقدمة (ADAS).
تضمين رؤوس إضافية لتصحيح أخطاء البرامج الثابتة (firmware)، ووصلات عرض داخل الدائرة (in-circuit test pads)، وعلامات تحديد واضحة لتسهيل التعرف عليها أثناء الفحوصات الآلية واليدوية على حد سواء.
وضع المكونات الحرجة: وضع المكثفات المزيلة للتشويش بالقرب من دبابيس الطاقة؛ ووضع الدوائر المتكاملة الحساسة بعيدًا عن المحولات الجانبية أو مصادر التداخل الكهرومغناطيسي (EMI) المحتملة؛ ووضع المولدات عالية القدرة/الحرارية بالقرب من مشتِّتات الحرارة أو حواف اللوحة.
تصميم مقاوم للاهتزاز: تأمين المكونات الثقيلة، والاستفادة من الدعامات الميكانيكية الموزَّعة بشكل متساوٍ، وتجنُّب وضع المنتجات الطويلة أو الثقيلة في منتصف اللوحة.
تجميع مفيد: فصل الكتل التناظرية والرقمية والعالية الجهد والعالية السرعة لتقليل التداخل بين الإشارات، وتعزيز استقرار الإشارة، وتحديد أماكن الأعطال المحتملة بدقة.

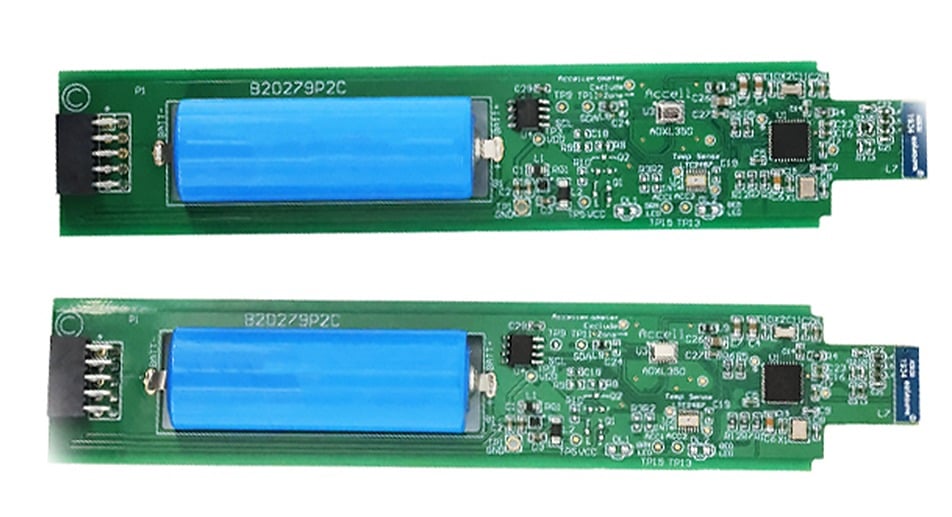

في عالم تجميع لوحات الدوائر المطبوعة (PCB) عالية الموثوقية وبأسعار معقولة، الموجَّه إلى أسواق مثل صناعة السيارات والرعاية الصحية والأتمتة التجارية، فإن ضوابط العمليات الاعتيادية ليست كافية أصلًا. وفي شركة KING FIELD، وضَعنا برنامجًا شاملاً للاعتمادية يمتد عبر دورة حياة المنتج بأكملها — بدءًا من مرحلة التخطيط المبكرة ووصولًا إلى الفحص الوظيفي النهائي على خط الإنتاج، ومرورًا بتعليقات العملاء بعد التسليم. ويضمن هذا النهج الموحَّد القائم على البيانات أن توفر كل لوحة دوائر مطبوعة تُشحن من مصانعنا اكتشافًا استثنائيًّا للأعطال، وأداءً متينًا، ومتانةً لا مثيل لها — حتى في ظل أشد ظروف التشغيل طلبًا.
تنطلق رحلتنا نحو اعتمادية استثنائية قبل تصنيع اللوحة مباشرةً. ويتعاون مهندسو شركة KING FIELD مع عملائنا منذ المرحلة الأولية، وذلك من خلال ما يلي:
التصميم من أجل السلامة: يتم فحص كل تخطيط لوحات الدوائر المطبوعة (PCB) بدقة لضمان وضع المكونات الأمثل، ومسارات الحرارة الآمنة، ومقاومة فعّالة للتداخل الكهرومغناطيسي/التفريغ الكهروستاتيكي (EMI/ESD).
أسلوب يسمح بالاختبار: تُدمج نقاط الاختبار ورؤوس التصحيح في التصميم، مما يتيح تغطية شاملة لضمان الجودة عبر فحوصات الفحص البصري الآلي (AOI)، واختبار الدوائر المطبوعة (ICT)، واختبار الإبرة الطائرة (flying probe)، والفحص الوظيفي.
محاكاة القلق: تستخدم فرق التصميم أدوات المحاكاة الحرارية والتحليل العنصري المحدود (FEA) لإعادة إنتاج أسوأ السيناريوهات الكهربائية والحرارية والميكانيكية — لاكتشاف المخاطر وتقليلها مسبقًا.
الموثوقية ممكنة فقط باستخدام مواد أولية عالية الجودة. وتستخدم شركة KING FIELD ما يلي:
مواد مؤهلة وقابلة للتتبع: يتم توريد كل طبقة عازلة (laminate)، ولصاق اللحام (solder paste)، والمكونات السلبية/النشطة (passive/active components) من موردين معتمدين وفق قائمة تحقق معتمدة، مع التأكيد على مطابقتها لمعايير IPC أو JEDEC أو المعايير الخاصة بالصناعات automotive.
توثيق الموردين: إجراء عمليات تدقيق دورية لمواقع الموردين الحاسمين ولإجراءات تصنيعهم للتحقق من امتثالهم لمعايير ISO 9001 أو IATF 16949 أو ISO 13485، حسب السوق المستهدفة النهائية.
الفحص عند الاستلام: يشمل ضبط الجودة الصارم عند الاستلام تقييم محتوى الرطوبة، والتحقق من درجة انتقال الزجاج (Tg) ومعامل التمدد الحراري (CTE)، وإجراء اختبارات نظافة الأيونات.
نُدمج أنظمة كشف العيوب من الطراز العالمي في كل خطوة من مراحل الإنتاج:
التفتيش البصري التلقائي (AOI): تقوم أحدث معدات التفتيش البصري التلقائي بفحص جميع اللوحات الإلكترونية بعد التثبيت وبعد عملية الانصهار، لالتقاط عيوب اللحام، وأخطاء استقطاب المكونات، والمشكلات السطحية في الوقت الفعلي. ويؤدي هذا الإجراء إلى خفض الأعطال قبل وصول اللوحات إلى مرحلة الاختبار الكهربائي.
الاختبار الكهربائي باللمس (ICT): تتحقق مكونات الاختبار المتينة والأنظمة القابلة للبرمجة من الاستمرارية الكهربائية، وقيم المكونات، ومدى صحة الدوائر النشطة على مستوى كل شبكة، مما يسمح باكتشاف الدوائر المفتوحة المخفية أو القيم غير الدقيقة للمكونات.
الاختبار الوظيفي: تخضع اللوحات المخصصة لتطبيقات أنظمة المساعدة في القيادة المتقدمة (ADAS) والتطبيقات الطبية والأسواق التجارية لاختبار وظيفي يحاكي المدخلات/المخرجات الواقعية، وتفاعل البرامج الثابتة (Firmware)، وسيناريوهات الحالات الحدية.
اختبار القلب والأوعية الدموية البيئي: بالنسبة للوحات الدوائر المطبوعة (PCBs) الحرجة من حيث السلامة أو المهمة حيويًّا، تقوم شركة KING FIELD باختبار موثوقية القلب والأوعية الدموية عشوائيًّا على دفعات الإنتاج والنماذج الأولية، ويشمل هذا الاختبار التمدد والانكماش الحراري، والاهتزاز، والرطوبة والحرارة المرتفعة، ورش الملح.
نظام إدارة التصنيع (MES) والتتبع الرقمي: تُرسَّخ كل لوحة برقم تعريف خاص. ونقوم بتتبع السجل الكامل: دفعة المواد، وهوية المشغل، وسجل إعادة التسخين (reflow)، ونتائج الفحوصات، ودفعة الشحن.
المعايرة والصيانة الوقائية: تُ calibrated الأدوات باستمرار وفقًا لجداول زمنية مستمدة من المتطلبات. وهذا يضمن أن تكون كل وصلة لحام، وكل قياس، وكل تقييم متسقًا وموثوقًا.
التحكم الإحصائي في العمليات: تتم مراقبة معايير العمليات الحاسمة في الوقت الفعلي، وتؤدي الإشارات الخارجة عن نطاق التحكم إلى تقييمات فورية للعمليات وأنشطة تصحيحية.
ورغم أفضل الجهود المبذولة، تحدث مشكلات دورية أو عمليات إرجاع من مناطق معينة. وتضمن شركة كينغ فيلد أن يُصبح كل حالة مصدر معرفة:
تحليل السبب الجذري: باستخدام تقنيات الأشعة السينية، والتشريح العرضي، والميكروسكوب الإلكتروني الماسح (SEM)، أو التقييم الكيميائي للوصول إلى المصدر الحقيقي للمشكلة— سواء كان ذلك ناتجًا عن المادة أو الإجراء أو التصميم.
إجراءات التصحيح ذات الحلقة المغلقة: يتم تحويل جميع النتائج مباشرةً إلى تعليمات عمل مُحدَّثة، ومراجعات تصميمية، وكذلك ملاحظات مقدمة للمورِّدين لسد الثغرات— مما يؤدي إلى انخفاض قابل للقياس في عيوب مماثلة خلال دورات الإنتاج اللاحقة.
دمج الملاحظات: تُغذَّى بيانات صوت العميل (VoC) وبيانات مطالبات الضمان مباشرةً في التعديلات التصميمية والإنتاجية، ما يعزز شراكة التحسين المستمر مع كل عميل.
تحصل شركة كينغ فيلد على اعتماد كامل وفق معايير ISO 9001 وIATF 16949 وISO 13485، كما أنها معتمدة وفق معايير IPC-A-600/IPC-A-610.
ويوفِّر هذا للعملاء الوثائق والشفافية والطمأنينة فيما يخص كلٍّ من العملية والمنتج النهائي.
الأخبار الساخنة2026-04-10
2026-04-09
2026-04-06
2026-04-05
2026-04-04
2026-04-03
2026-01-17
2026-01-16
EN
