回路におけるGNDとは？ 電子回路におけるGNDの目的を理解する

紹介

GND（グラウンド）を特定することは、電子回路の設計、構築、または修理において極めて重要です。熱心な趣味家であれ、熟練した設計者であれ、PCB設計者であれ、グランド・リファレンス、グランド・テクニカル、アース・グラウンド、シグナル・グラウンドといった概念は、単に回路の機能を支えるだけでなく、設計全体の安全性と信頼性にも直結します。

簡単に言えば、GND（グラウンド）は、参照基準（一般的に「絶対ゼロボルト」として扱われる）であると同時に、回路内で電流が戻るための不可欠な経路でもあります。しかし、その機能はこれにとどまらず、より深い意味を持ちます。つまり、負の電位に関する誤解や不適切なグラウンディングは、不要なノイズ（EMIおよびハム）、アンプの発振、故障電流、さらには危険な感電リスクといった一連の問題を引き起こす可能性があります。さらに、アース・グラウンド（大地接地）、構造体グラウンド（シャーシ接地）、信号グラウンド、およびPCB設計におけるグラウンド・プレーンの使用という各概念の違いは、さらに複雑さを増す要因となります。

このブログ記事は、電子回路におけるGND（グラウンド）に関する包括的な概要です。GNDが実際に何を意味するのか、なぜそしてどのように共通の基準点として使用されるのかを詳しく解説し、冷却およびDC回路、ミックスド・シグナル回路および電源回路、さらには実際のPCBレイアウトにおけるGNDのさまざまな種類についても検討します。また、ベストプラクティスを共有し、よくある誤りについて議論するとともに、安全性・保安性、EMI／EMC耐性、および回路の完全性を確保するためのグラウンド設計の理解を深めるお手伝いをします。

GNDの定義：基準ノード

電子機器において、すべての電圧は基準点に対して測定されます。GNDとはまさにその基準点のことです。通常、GNDはゼロボルト（0V）——すなわち、他のすべての電圧を評価する際の基準または「通常状態」——として定義されます。そのため、回路図には、回路内で「電圧ゼロ」と合意されたポイントを表すために、グラウンド記号（⏚、⏚、または類似の記号）が頻繁に用いられます。

GNDを補助と考えてください：標高が海面から測定されるのと同様に、回路の電圧はグラウンド（基準点）から決定されます。

汎用共通基準点

共通のグラウンド基準点を設定することで、アナログ回路であれデジタル回路であれ、電子回路のすべての部分が電圧基準について「合意」します。この方式は、適切な信号処理、安定した論理レベル、および近接する電流帰還経路の確保にとって極めて重要です。

事実：システム内の2つの領域が同一のグラウンド基準点を共有していない場合、誤った動作電圧、論理エラー、またはノイズ混入が生じる可能性があります。これは、大規模または分散型システムにおいて特に問題となります。

電流帰還経路

GNDは電圧の基準点であると同時に、通常の回路動作において電流が戻る経路でもあります。キルヒホッフの電流則によれば、電源から流出したすべての電流は必ず戻らなければならず、その戻り経路はほぼ常にグランドネットワークを通じて行われます。そのため、グランド配線は低インピーダンスを確保し、帰還電流を確実かつ効率的に流すために、太い導線、グランドロード、またはPCB上のグランドプレーンなどで構成されるのです。

回路におけるGNDの種類

「GND」という用語は包括的な呼称ですが、その実装方法は多岐にわたり、以下のようなものがあります。

アースグランド（安全・保護用グランド）：誤動作や感電事故を防ぐため、大地に物理的に接続された接地極に接続

シャーシグランド：EMI遮蔽のため、筐体やフレームに接続

シグナルグランド：微弱な電子回路のための安定した基準電位として機能

パワーグランド、アナロググランド、デジタルグランド：ミックスドシグナル回路および電源回路における特殊なグランド設計要件

回路図におけるグランド記号

電子回路においてGND（グラウンド）が重要な理由

回路内におけるGND（グラウンド）の確立および適切な活用は、設計上の最も重要な選択肢の一つであり、静かで信頼性の高い装置と、ノイズや不具合、あるいは安全性・セキュリティ上の危険に満ちた装置との違いを生むことが多いです。では、GNDの主な機能と、それが極めて微小なセンサから産業用制御パネルに至るまで、あらゆる種類の電子機器にとって不可欠である理由について、いくつか見てみましょう。

1. 安全な電圧基準（0V）を確立する。

電子機器内のすべての信号または電源には、基準点が必要です。グランド（アース）は、通常の基準ノードとして機能し、正確かつ一貫した電圧測定を可能にするとともに、電子回路の論理限界およびアナログ信号の整合性のための基準線を提供します。共通の基準が存在しない場合、複雑なシステムでは予測不能な動作や曖昧な結果が生じる可能性があり、さまざまな変数間で「グランド・ポテンシャル差」が発生します。

2. 電流の正しい帰還経路を確保する。

オームの法則およびキルヒホッフの回路則によれば、電流は閉ループ内で流れるものであり、すなわち電源から出た後、回路構成部品を通過し、帰還経路（通常はグランドプレーン、グランドコード、またはGNDピン）を通って電源へと戻ります。もし帰還経路の抵抗が高かったり、不適切に共有されていたり、明確に定義されていなかったりすると、以下のような問題が発生する可能性があります。

グランド帰還経路における電圧降下。

微弱信号を妨害するグランドノイズ。

回路の不安定化、あるいは完全な故障。

3. 電気ショックおよび火災リスクに対する保護。

ワールドグラウンド（共通接地）およびセーフティ・アンド・セキュリティ・グラウンド（安全・保安接地）の接続により、作業者および工具の両方が保護されます。接地ケーブルを接続することで、故障電流を低インピーダンス経路で流すことができ、短絡または絶縁劣化時に保護装置（ヒューズやブレーカーなど）が作動します。これにより、電気ショックや火災のリスクが大幅に低減されます。

4. EMI（電磁妨害）を低減し、EMC（電磁適合性）を確保。

GND（グラウンド）の戦略的活用——フレームボンディング、グラウンドプレーン（接地層）、確実な配線——により、不要なノイズを捕捉または再ルーティングできます。これは、EMC規制への適合のみならず、特に高速またはミックスドシグナル（デジタル／アナログ混在）システムにおいて信号の忠実性を維持するためにも不可欠です。

アナログ回路：高精度な動作には、クリーンで静かなグラウンド（接地）が不可欠です。

デジタル回路：ノイズ結合による誤動作を防ぐため、良好なグラウンド経路を活用します。

5. 効率的なESD（静電気放電）防護を実現します。

露出した鋼鉄表面およびESDセキュリティ・保護機器を直接アース（接地）に接続することで、静電荷を迅速に放電させることができ、取り扱いや設置、使用中の瞬間的かつ重大な損傷から、感度の高い集積回路を守ります。

6. 異なる回路領域間における実用的な絶縁を確保します。

多くの先進的なシステムでは、アナロググランド、デジタルグランド、フレームグランド、またはワールドグランドといった異なるグランド領域が必要とされます。アイソレータ（例：フォトカプラ）やスター型グランディング方式を用いることで、各領域間へのノイズの「侵入」を防止し、高品質な信号をクリーンかつ安定して維持できます。

7. 故障診断および測定を簡素化します。

グランドは共通の基準点であるため、オシロスコープ、マルチメータ、ロジックアナライザなどによるすべての測定は、GND（グラウンド）接続から始まります。適切なGNDリターンを用いることで、再現性と信頼性の高い測定データが得られ、故障診断の効率が向上します。

グランド配線：PCBグランディングの構造

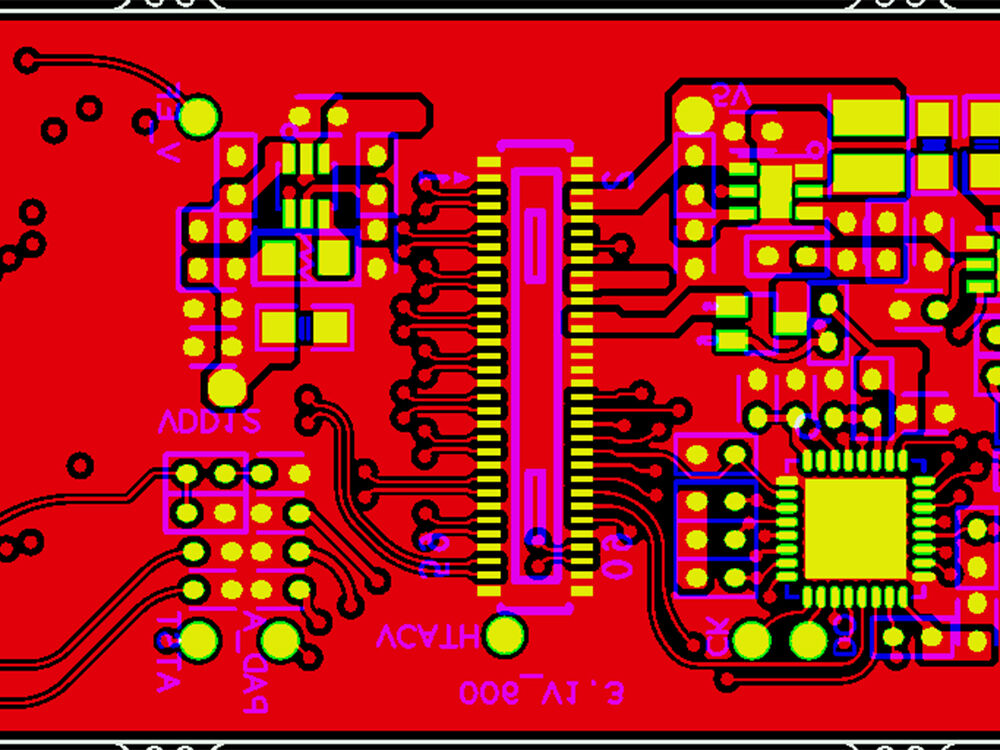

現代のプリント基板（PCB）では、特に高速または高感度アナログ電子機器で使用されるものにおいて、GNDはグランドプレーン（接地層）として実装されます。これは、完全にグランド専用の、広範囲かつ連続した銅箔層（または銅面）であり、多くの場合、あるいはすべての部品の下に広がっています。各GNDピンは、ビアおよびトレースを介してこのグランドプレーンに接続されます。

専用グランドプレーンの主な利点：

低インピーダンス経路：広い銅面により、グランドのインピーダンスが大幅に低減され、大電流時でも極めて小さな電圧降下が生じます。

帰還電流の低減：直線的かつループのない帰還経路を確保し、EMIおよびハムノイズを最小限に抑えます。

信号の信頼性向上：グランドバウンスを防止し、アナログ／デジタル回路の動作を安定させます。

熱管理：グランドプレーンは同時にヒートシンクとしても機能し、発熱部品から発生する熱を効果的に放散します。

PCBにおけるグランド適用の種類。

単一グランドプレーン：グランドループおよびEMI低減において最も簡便かつ効果的な手法です。専門的なPCBレイアウトでは、可能な限りこの方式が採用されます。

分割または異なるグラウンド航空機：多くの場合、アナログ＋デジタルの混合信号基板で使用され、ノイズ結合を抑制するために、厳密に制御された「スターポイント」または両方を接続するブリッジを用います。

銅製グラウンドパッドおよびアイランド構造：薄型基板やコスト重視の設計では、「グラウンドパッド」またはトレースで接続されたアイランド構造が用いられることがあります。機能的には有効ですが、低ノイズまたは高速回路には最適ではありません。

グラウンド・ビア・ステッチング

多層基板では、多数のビアにより各コンポーネントのGNDパッドをグラウンドプレーンに直接接続し、抵抗およびインダクタンスを低減します。ビア・ステッチングは、IC、デカップリングコンデンサ、およびポートの直下で特に重要であり、帰還電流の制御および高周波干渉の低減に寄与します。

実際のPCBグラウンドの例

一般的な4層PCBでは：

第1層：信号および部品配線。

第2層：ソリッドグラウンドプレーン（GND）。

第3層：電源プレーン（+V、例：3.3 V、5 V）。

第4層：信号／通信。

設計者は、高速信号を常に実装されたグランドプレーンの隣に配線しようと試みます。これにより、帰還電流が信号の直下でグランドプレーン内を流れ、ループ面積を最小限に抑え、最適なEMI制御を実現します。

実践における「スター・グランド（スター接地）」

複雑な電源回路やステレオ回路では、すべての帰還経路が共通の一点（スター点）で集約される「スター接地」方式を採用することで、あるサブ回路の電流が他のサブ回路のグランド電位に影響を与えることを防ぎます。この手法は、音響機器および高精度アナログ回路において不可欠であり、電源回路から発生するノイズやハム音が、感度の高い測定回路や信号経路に漏れ込むのを防止します。

信頼性の高いPCBグランド設計における重要な要素

回路内の接地の種類

すべての接地は同等ではありません。電子回路および電気回路において、「接地（グランド）」という用語は、それぞれ固有の特性、記号、および用途を持つ複数の異なるポイントまたはシステムを指します。大地接地、フレーム接地、信号接地、アナログ接地、デジタル接地の違いを理解することは、設計、設置、またはトラブルシューティングに関わるすべての方にとって不可欠です。

大地接地（安全接地）

アース（グランド）——一般的に「安全アース」または「保護アース（PE）」と呼ばれる——は、実際に大地に打ち込まれたアースロッドまたはアース電極に接続されています。その主な機能は、絶縁不良や短絡が発生した際に、漏れ電流（誤った電流）を低インピーダンス経路で確実に大地へ導き、危険な電圧を大地へ逃がすことです。これは感電防止および電力系統におけるヒューズ／ブレーカーの動作（トリップ）を確保するために不可欠です。

主な用途：交流（AC）電源供給、電気設備設置、屋外照明、アース接続済み機器。

記号：⏚（アース記号）。

事実：家庭用電源プラグのアース端子（接地極）は、アース（大地）に接続されています。

シャーシグランド

シャーシアース（シャーシグランド）とは、電子機器を収容するすべての金属製筐体やケースを通常接続する手法を指します。主に安全確保および電磁妨害（EMI）対策のために用いられます。シャーシアースは、浮遊電流やノイズを確実に逃がすため、通常は一点で大地アース（アース接地）と接続されます。このとき筐体はファラデーケージとして機能し、EMIを遮断します。

一般的な用途：鋼板製PCB筐体、工具ケース、自動車ボディパネル。

アイコン：⏚（しばしば塗りつぶしまたは二重線付き）。

実用上の注意点：フレームアース（シャーシアース）は、必ずしも正確に0ボルトであるとは限らず、また基準となる大地電位に完全に従っているとも限りません。そのため、異なる信号リターンパスは適切に処理する必要があります。

シグナルグランド

シグナルアース（信号アース）とは、回路内における低レベル・高感度のアナログまたはデジタル信号のリファレンス（基準）となるリターン経路です。その安定性は、正確な動作および信号の忠実性にとって極めて重要です。シグナルアース上に過剰なノイズが混入したり、電位差が生じたりすると、ハム音、干渉、あるいは論理エラーを引き起こす可能性があります。

一般的な用途：センシングシステム回路、オペアンプの信号パス、アナログフロントエンド。

アイコン：⏚（通常は三角形を伴う）。

真実：信号グランドと電源グランド、またはノイズの大きい回路のグランドを適切に分離することで、望ましくないノイズの混入を回避できる——特に音響、計測、またはインタラクション系では極めて重要である。

アナロググランドおよびデジタルグランド。

混合信号回路では、グランドは通常、アナロググランド（AGND）とデジタルグランド（DGND）に分離される。この分離は不可欠であり、その理由は、デジタル回路が高周波ノイズを多量に発生させるため、両者が同一のリターンパスを無分別に共有すると、アナログ信号の忠実度が著しく劣化する可能性があるからである。

アナロググランド（AGND）：アナログ配線用に割り当てられる。

デジタルグランド（DGND）：デジタル論理回路、マイクロコントローラ、高速通信回路で使用される。

一般的な実践：AGNDおよびDGNDのグランドプレーンはPCB上で別々に維持され、グランドループやノイズカップリングを防止するために、単一点「スター」グランド、あるいはADC／DACの直下で接続される。

電力接地

電源グランドは、電動工具や電源レールからより大きな電流を引き抜くために設計されています。電源グランドは、電圧降下やノイズ問題を回避するために、感度の高いアナログ回路や低ノイズ信号回路から十分に離れた場所に設置する必要があります。

動作原理

グラウンド（GND）は、電気回路における標準的な基準点として機能し、正確な電圧差測定を可能にする一定のゼロ電位基準を確立します。GNDを一般的な基準点として定義することにより、回路内のあらゆる種類の電圧がこの基準点に対して相対的に評価されるため、曖昧さが排除され、各部品にわたって一貫した解析が保証されます。測定以外にも、GNDは電流の帰還経路として安全かつ低インピーダンスのパスを提供し、これは回路の性能および安全性・保護性にとって極めて重要です。典型的な回路では、電源の正極端子から流れ出た電流が多数の部品を通過し、GND経路を通って負極端子へと戻ります。この閉じたループにより、電流の蓄積、過熱、および部品の損傷が防止されます。さらに、GNDは不要な電磁信号を吸収・迂回させることで、電磁妨害（EMI）に対する効果的な遮蔽機能を果たします。回路がGNDに接続されている場合、外部からのEMI（例：超高周波音声や電圧サージなど）がグランドプレーンへと導かれ、それらが微細な信号処理回路の動作を妨げることが防がれます。このような遮蔽機能は、わずかなEMIでも効率を損なったり信号歪みを引き起こしたりする高周波回路において特に重要です。

PCBレイアウトにおけるグラウンド管理

リリース済みマザーボード（PCB）のレイアウトにおいて、適切なグラウンド処理を行うことは、電磁両立性（EMC）、信号の忠実性、および長期的な信頼性を確保するために不可欠です。以下に、EMC適合性における必須フォーマット基準とその役割を示します。

スター・グラウンディング：この手法では、回路内のすべてのグラウンドを単一の主グラウンドノード（「スター」）に接続します。グラウンド参照点を集中させることで、スター・グラウンディングはグラウンドループ（不要な電流やEMIを引き起こす閉じたループ）を低減します。これは、デジタル部品とアナログ部品が混在するミックスドシグナル回路において特に効果的であり、デジタルノイズが感度の高いアナログ領域に侵入することを防ぎます。

デカップリングコンデンサ：各素子の電源ピン近くに（通常は0.1 μFおよび10 μFの）デカップリングコンデンサを配置し、そのグランドリードをPCBのグランドプレーンに直接接続することで、高周波ノイズをフィルタリングできます。これらのコンデンサは局所的な電源貯蔵庫として機能し、電源電圧を安定化させ、本来はグランドパスを通じて伝搬する可能性のあるオーディオノイズを低減します。

デジタル／アナログ領域の分離：デジタル回路は大きなスイッチングノイズを発生させますが、アナログ回路は非常にノイズに敏感です。実際には、PCB上でこれらの領域を物理的に分離し、それぞれに独立したグランドプレーンを割り当てることで、相互干渉（クロストーク）を最小限に抑えます。一般的な手法として、単一のグランドプレーンをデジタル領域とアナログ領域に分割し、ノイズ汚染を防ぎながら共通の基準点（スター・グランド・ノード）でのみ接続する方法があります。

接地の技術的問題：複数の接地回路が2つの要素間に存在すると、EMIを拾ったり電流を発生させたりする閉回路（グラウンドループ）が形成される場合があります。これを防ぐためには、各コンポーネントが単一の接地接続のみを持つようにし、抵抗を最小限に抑えるために短く太いグラウンドトレースを使用し、グラウンド接続のチェーン接続（デイジーチェーン）を避ける必要があります。グラウンドループは信号歪み、ノイズの増大、およびEMC不適合を引き起こす可能性があります。

グラウンド vs ニュートラル

空調装置の配線技術において、グラウンドとニュートラルは機能が異なる導体であり、家庭用および商業用システムでは通常、サービス入口部で相互に接続されています。これらの違いを理解することは、安全性および適切な回路処理のために不可欠です。

中性線（N）は、AC回路における既存のリターン回路として機能します。回路が負荷をかけられた状態では、中性線は「活線（リアルタイム導体）」と同程度の電流を流し、電源（送配電網）と負荷との間の電気的閉回路を完成させます。通常の運転状態においては、中性線はサービス入口部で接地されているため、地電位（0V）に等しくなるか、それに近い電位になります。ただし、中性線は安全保護導体ではありません。中性線が切断された場合、回路の負荷側が帯電し、感電の危険性が生じます。

アース（PE：保護接地）は、感電を防ぐための専用の安全・保安用導体であり、機器・装置ユニットおよび露出した導電性部品の鋼製シャーシに接続されます。何らかの異常が発生した場合（例：活線がフレームに接触）には、アース導体が低インピーダンス経路を提供し、故障電流を大地へ直接流すことで、回路ブレーカーまたはヒューズを瞬時にトリップさせ、電源を迅速に遮断し、フレームが帯電するのを防ぎます。中性線とは異なり、アース端子は故障時のみ電流を流します。

重要な違いとして、中性線は通常の電流経路の一部であるのに対し、アースは安全・保安のためのバックアップです。これらの導体を混同・混線することは重大な安全違反であり、アース系統の保護機能を損なうばかりか、電気火災や感電事故を引き起こす可能性があります。

アース（Earthing）とグラウンド（Grounding）

「アース接続（earthing）」と「グランディング（grounding）」という用語は、しばしば相互に使用されますが、その正確な意味合いは地域や文脈によって異なります——ただし、どちらも安全性および回路の信頼性を重視しています。世界的には、その違いは応用分野および呼称慣習によって決まります。

グランディング（grounding）とは、回路または部品を基準となる要素に接続することを意味します。これは、機能的グランディング（有用接地）および安全グランディング（保護接地）の両方を含みます。例えば、プリント基板（PCB）においては、グランディングは部品をグランドプレーン（接地面）に接続することを指しますが、建物などの構造物においては、電気システムを大地に接続することを意味します。

アース接続（earthing）は特に、電気システムまたは機器を地球そのものに接続することを意味します。これはグランディングの一部であり、安全性——すなわち、誤った電流を地球へ導き、感電や火災を防止すること——に特化しています。アース接続システムは通常、低抵抗の経路を地球へ提供するための埋設電極を含みます。

用語が如何であれ、保護コードとの整合性は極めて重要です。国際的な要件（例：IEC 60364、NEC 2023）では、導体の最小断面積、接地極の接地抵抗限界（通常は≤4Ω）、およびすべての露出導電性部品の等電位 bonding など、アース／グラウンドに関する詳細な要求事項が定められています。これらの規格は、アース／グラウンド系が誤った電流を適切に導き、作業者および機器を保護することを保証します。

グラウンドは正極か負極のどちらですか？

グラウンドの極性は絶対的なものではなく、回路構成——特に電源の配置——に完全に依存します。以下に、この相対性を示す実際の事例を挙げます。

単一電源回路：大多数の顧客向けデジタル機器では、単一の望ましい電源が使用され、グランド（GND）は電源の負極端子を基準としています。例えば、9V電池で駆動される回路では、電池の負極端子をGNDに接続するため、GNDが負の基準点となります。この場合、回路内のすべての正電圧は、負のグランドを基準として測定されます。これは低電圧電子機器において最も一般的な構成の一つです。

スプリットサプライ回路：正電圧と負電圧の両方を必要とするアプリケーションでは、スプリットサプライ（分割電源）が用いられます。通常、正電源レール（+V）、負電源レール（-V）、およびそれらの中間に位置する基準グランド（0V）から構成されます。以下に示すように、グランド（GND）は正でも負でもなく、両方のレール間の中核（オムファロス）として機能します。例えば、±12Vのスプリットサプライでは、GNDが0Vであり、+12VはGNDより上方、-12VはGNDより下方に位置します。このような構成は、正信号と負信号の両方を処理する必要がある回路にとって最適です。

スプリットサプライ接地の実世界における例として、プロフェッショナルなサウンドミキサーがあります。このミキサー内のオペアンプは±15Vのスプリットサプライを用いており、GNDが0Vの基準点となっています。これにより、音声信号をクリッピング（飽和）させることなく増幅できます。一方、基本的なLED懐中電灯は単一の3V電池を用い、GNDは電池のマイナス端子に接続されるため、GNDが負の基準点となります。

GND電源とは何ですか？

「GND電源」は、接地基準（グランド・リファレンス）をその構成の不可欠な一部として含む定電圧電源を指し、安定した出力電圧と安全な動作を保証します。一般的な誤解とは異なり、この用語は電源自体が「グランド電力」を供給することを意味するものではなく、むしろその出力が接地ノード（グランド・ノード）を基準としていることを示しています。この接地ノードは、大地、プリント基板（PCB）上のグランドプレーン、あるいは共通の回路基準点に接続されることがあります。

実用的な観点から、定電圧GND電源には3つの重要な構成要素があります：入力段（交流電源を直流に変換する）、制御回路（安定した出力電圧を維持する）、および接地基準（出力のゼロ電位基準点を定義する）。この接地基準により、出力電圧（例：+5 V、±12 Vなど）が特定の基準点に対して相対的に定義されることとなり、マイクロコントローラやセンサなど、厳密な電圧レベルを必要とする精密電子機器への電源供給において極めて重要です。

例として、研究実験室用機器に使用される直接制御型電源（LPS）では、GND（グラウンド）が装置の筐体および大地に接続されています。このグラウンド接続は出力電圧を安定させ、ノイズを低減するとともに、誤動作電流に対する安全・保護機能を提供します。スイッチング電源では、グラウンド接続がしばしば出力端子のマイナス端子に接続され、これにより出力電圧が確実なゼロ基準点に対して定義されます。適切なグラウンド接続が行われていない場合、電源の出力が不安定になり、部品の損傷や回路の故障を引き起こす可能性があります。

一般的なエラー／問題

不適切なグラウンド技術を採用すると、装置の故障、安全性・保安上のリスク、およびEMC（電磁両立性）非適合といった一連の問題が生じる可能性があります。以下に、代表的なエラー、その影響、および対処方法のポイントを示します。

不適切な接地による静電気放電（ESD）：ESDは、静電気が人体または機器に蓄積し、脆弱な部品に放電する際に発生します。静電気を安全に逃がすための適切な接地対策が講じられていない場合、ESDによって部品が損傷または破損する可能性があります。その影響には、回路の intermittent（ intermittent： intermittent）障害、部品の寿命短縮、あるいは機器全体の完全な故障などが含まれます。対策：すべての導電性表面（例：PCBの配線パターン、デバイス類）を確実に接地し、部品を取り扱う際にはESD対応床材およびリストストラップを活用し、感度の高いピンにはESD保護用ダイオードを組み込むこと。

グラウンドループ：前述の通り、グラウンドループは複数のグラウンドパスが存在することで発生し、音や誤動作電流を生じさせる閉回路を形成します。その影響には信号の歪み、EMI放射の増大、およびセンサ値の誤検出が含まれます。対策：冗長なグラウンド接続を特定して除去し、スター型グラウンディングを採用し、グラウンドトレースを短くし、デジタル回路とアナログ回路のグラウンドプレーンを分離します。

グラウンド設計に不適切なPCBレイアウト：一般的な設計ミスには、細いグラウンドトレース（高インピーダンス）、長いグラウンド配線、およびデジタル／アナロググラウンドの混在が含まれます。その影響には信号の不安定化、ノイズの増加、およびEMC規格への不適合が含まれます。対策：太く短いグラウンドトレースを用い、デジタル回路部とアナログ回路部を分離し、電源ピン付近にデカップリングコンデンサを配置するとともに、それらを電源ピンへ直結する短いグラウンドリンクで接続します。

主電源回路における不適切なアース（接地）：これには、断面積が不足しているアース導体の使用、サービス入口でのアース線と中性線の接続（ボンディング）の不具合、または中性線をアース線として使用することなどが含まれます。その影響として、感電の危険性、電気火災、および安全・保護規準への非適合が挙げられます。対応策：アース導体の適正な断面積および接続状態を確認し、アース線と中性線のボンディングがサービス入口でのみ行われていることを検証してください。また、マルチメーターを用いてアース抵抗を測定し（アース電極の場合、≤ 4Ωである必要があります）、所定の基準を満たしているかを確認します。

フレームグランド vs エアスグランド：比較

フレームグランドとエアスグランドは、それぞれ異なる用途および目的を持つ2種類の接地方式です。これらの違いを理解することは、安全性およびEMC（電磁両立性）の確保において極めて重要です。
