PCB上のシルクスクリーンとは？

公開されたマザーボードのシルクスクリーン表示に関する完全な概要：製造・構築および実装

紹介

電子機器の世界は、その公開回路基板（PCB）の信頼性、品質、および精度に大きく依存しています。銅配線の層や複雑なネットワークの間に、重要ではあるもののしばしば見過ごされがちな要素——PCB上のシルクスクリーン——が存在します。PCB上のシルクスクリーンは電気的機能の一部ではありませんが、PCBの製造・構築、PCB実装、および長期的なPCB保守において極めて重要な役割を果たしています。

なぜシルクスクリーンに注目すべきか

シルクスクリーン（時としてPCBラベリングと呼ばれる）は、単なる表面的な情報にとどまりません。これは、絶縁性エポキシインクを用いて実装される「公開された物語」であり、PCBの組立作業者、開発者、修理専門家が、リファレンスデジグネータ、評価パラメータ、極性表示、警告、および部品配置を迅速に判別できるように支援します。技術革新が進み、PCBがさらに高密度化するにつれて、適切に施されたシルクスクリーンの重要性は増大しています。このシルクスクリーンがなければ、実装作業は複雑になり、デバッグは著しく遅延し、修正作業は甚大な影響を及ぼす可能性があります。

なぜ気にかけるべきか？

単一のPCB設計であれ、少量のPCB試作であれ、大量生産向けの基板セットであれ、PCBシルクスクリーンの機能、材料、および適用方法を理解することは、開発者および製造者がコストを削減し、誤りを減らし、使いやすい製品を開発することに貢献します。

プリント回路基板におけるシルクスクリーンとは？ 板 ?

PCBにおけるシルクスクリーンは、PCBの製造およびPCBのセットアップにおいて極めて重要であるにもかかわらず、しばしば軽視される層です。技術的には、シルクスクリーンとは、PCBの表面（通常は表層、すなわちトップ層）に直接印刷される非導電性のエポキシインクまたはアクリルインクの層であり、品質向上のため、場合によっては半田面（ボトム層）にも印刷されます。この層には、部品の正確な識別、実装、および長期的な保守に必要なすべての重要な文字情報および図形情報が記載されています。

分析と構成

シルクスクリーン（PCBシルクスクリーンとも呼ばれる）は、半田付け工程および継続的な取り扱いに耐えるよう特別に設計されたインクで構成されています。これらのインクは通常、エポキシ樹脂またはアクリル系材料から作られており、本来非導電性であるため、印字部分が下層の導電パターンやソルダーマスクを妨害することはありません。熟練したメーカーでは、耐久性、強度、および化学薬品・熱に対する耐性を高めるために特別に配合されたインクが使用されています。

シルクスクリーンはどこに適用されますか？

部品面（トップ層）：間違いなく最も一般的な面であり、トップシルクスクリーンは、リファレンス記号、極性マーク、および部品の近くにある検査用要素など、通常の基板上で可視となるすべての部品を注記します。

はんだ面（ベース層）：高複雑度または両面実装基板では、シルクスクリーンを裏面（基板下面）にも配置することがあります。このように裏面にシルクスクリーンを施すことは、製造工程が増えるためややコストが高くなりますが、PCBの組立および修理作業を大幅に容易にします。

PCBシルクスクリーンの機能

電気的機能を持たないものの、PCB上のシルクスクリーンは、PCBのラベリングにおいて最も重要な要素の一つであり、以下の通りです：

各部品をどこに配置すべきかを明確に示します。

テストポイントやグランド接続などの重要な電気的パラメータを明記します。

重要な警告事項および極性表示を強調します。

大規模生産の場合には、PCBロゴデザイン、基板識別番号、さらには税務関連の適合情報など、メーカー情報を含めることもできます。

シルクスクリーンの配置およびカバレッジ

シルクスクリーンは、はんだ付けパッドや導電性トラックの上に配置してはならず、これははんだ付け性の問題や部品のバランス不良（トゥームストーニングのリスク要因）を引き起こす可能性があります。以下の表に、適切なシルクスクリーン配置基準をまとめます：

PCB製造および構築において、シルクスクリーンがなぜ重要なのか？

高度化したPCB製造およびPCB実装の世界において、シルクスクリーン層は単なるラベリングを超えた不可欠な役割を果たします。その利便性、安全性および工程指向的なメリットにより、製造時の性能と、製品のライフサイクル全体を通じて技術チームが得る利便性の両方を保証します。それでは、PCB上のシルクスクリーンがなぜこれほど重要であるかを詳しく見ていきましょう。

1. 正確な部品識別を促進

実装工程において、高度に複雑なPCBには数百個、あるいはそれ以上のPCB部品が搭載されることが多く、それぞれに特定の配置、設置位置およびはんだ付けが要求されます。シルクスクリーンは、基板上に直接リファレンスデジグネータおよび明確な部品外形を表示することで、あらゆる不確実性を排除します。

2. PCB実装およびトラブルシューティングの効率向上

PCBは、ピックアンドプレース装置やAOI（自動光学検査）などの自動化プロセスを用いて大量に製造されます。これらの製造業者は、シルクスクリーンのマーキングや記述によって指示される正確な部品配置に依存しています。手動での実装や手作業による調整時には、シルクスクリーンにより技術者が設置図面に従って容易に作業を進めることができます。

エラーが発生した場合、シルクスクリーンにより技術者は迅速にポイントを特定・分析し、部品の向きを確認したり、再作業が必要な箇所を特定したりできます。これにより、作業時間の短縮と高コストな誤りの削減が実現されます。

3. PCBの文書化および保守作業の向上

優れたシルクスクリーン設計は、オンボード文書化機能として機能します。これは回路図上の参照記号（リファレンス・デザインェータ）と実際の部品配置スタイルを一致させ、基板レイアウトと物理的な製品との間のギャップを埋めます。現場の技術者や保守担当のサポート開発者にとって、基板上に直接表示された部品、電圧参照、または調整ポイントを迅速に確認することが可能になります——データシートや設計図面を別途参照する必要はありません。

シルクスクリーンへの記載事項：

ポートのピン配置

ヒューズおよびテスト用端子の識別子

基板リビジョン番号および製造番号

4. 個々のユーザー体験および製品安全性の向上

電子機器がより広範なユーザー層に届くにつれて、シルクスクリーンによって実現される明確な表示が、エンドユーザー体験を向上させます。スイッチ、インジケータLED、接続ヘッダなどのラベル表示により、操作性が大幅に向上します。さらに重要なのは、PCB上に警告表示や安全取扱いに関する注意事項を直接記載することで、誤使用や静電気放電（ESD）による事故リスクを低減できることです。

5. 品質保証および適合性の維持

いくつかの市場では、トレーサビリティのための明確な基板上識別、鉛フリー工程の承認、または企業資格（UL、CE）が求められます。シルクスクリーンは、配線に干渉することなく、こうした一貫性に関する情報を表示する領域を提供します。例えば、基板変更番号や製造ロットIDは、責任追跡のためシルクスクリーンで印刷されます。

表：さまざまなPCB工程におけるシルクスクリーンの秘められたメリット

PCBシルクスクリーン印刷工程

電子ファイルから実際の基板へと至るPCB上のシルクスクリーンの製作プロセスは、精度、専門的な材料、および厳格なスタイル基準への準拠を要する包括的な工程です。シルクスクリーンの安定性、可読性、耐久性は、PCBの製造およびPCBの組立の両方において極めて重要です。以下に、シルクスクリーン印刷工程を詳細に解説します。

PCBシルクスクリーンの事前準備

すべての成功したシルクスクリーン適用は、PCB設計段階から始まります。カスタマイズされたCADソフトウェアを用いて、設計者はシルクスクリーン要素を極めて慎重に作成し、部品記号、部品外形、極性マーク、および検査ポイントが明確かつ一貫性を保つよう配慮します。この段階では、以下の点が極めて重要です：

適切なフォントおよびサイズを選択すること。

メッセージ、シンボル、PCBパッド間の十分な間隔を確認します。

シルクスクリーンがパッド、トレース、またはビアと重なることを防ぎ、製造性の問題を軽減するとともに、部品の誤実装や半田付け不良を防止します。

設計規則検証（DRC）を用いて誤りを再確認し、製造時にシルクスクリーンの欠落を招く可能性のある問題を特定します。

シルクスクリーン層をGerberデータセットの一部として出力します。これは、製造装置を制御する業界標準のデータ形式です。

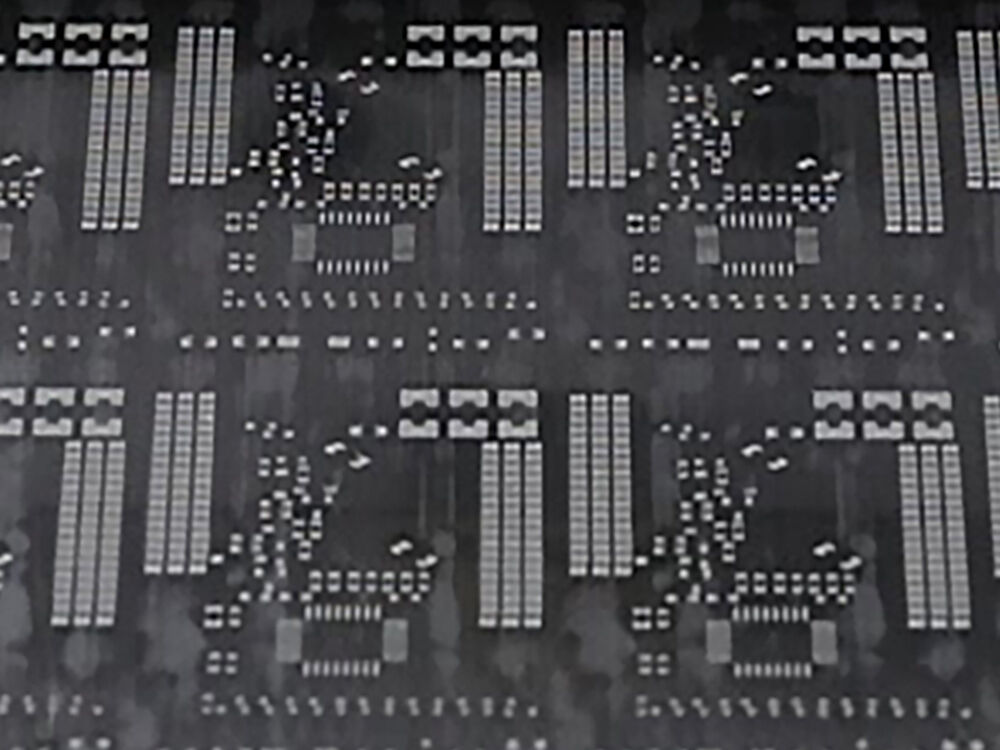

ステンシルの作成

シルクスクリーンは通常、パターン（インクを基板に転写するための成形メッシュ）を用います。現代の自動化プロセスでは、このパターンに対してレーザー光描画装置（フォトプロッター）を用い、感光性コーティングを施したメッシュ上にシルクスクリーンのレイアウトを露光します。

主な工程：

フォトツーリング：シルクスクリーン層のGerberファイルを用いて、フィルムによる写真製版、またはメッシュへの直接デジタル露光を行います。

ステンシル方式の革新：ディスプレイは化学的に形成され、露光されていない部分を除去してインクが流れるパターンを作成します。

位置合わせ：ステンシルは、特にピッチが細かい基板において登録精度を確保するために、PCBのソルダーマスク層に厳密に位置合わせされます。

インク塗布および硬化

この工程は使用されるシルクスクリーン方式によって異なりますが、基本的なプロセスは以下のとおりです：

1. インク塗布：特殊な非導電性エポキシ樹脂インクまたはアクリル系インクを、ゴム製スクイジーを用いてメッシュを通してパターン上に均一に塗布し、PCB上に転写します。

インクは、ステンシルによって形成されたすべての露出部を完全に覆います。

自動スクリーン印刷機は、均一な圧力と安定した品質保証を実現し、中量から大量生産向けのPCB製造に最適です。

少量のPCBや試作段階では、手動による塗布が依然として一般的です。

2. インクの硬化：耐久性を確保するため、印刷されたスクリーン印刷は基板に密着させ、熱や化学薬品への暴露に耐えられるよう硬化処理を行う必要があります。

熱処理：基板を所定の温度に設定されたオーブン内に配置します。

UV硬化：最新のインクでは、紫外線（UV）を用いてスクリーン印刷を即座に硬化固定することが可能です。

工程フローチャート：手動スクリーン印刷 vs. LPIおよびDLP

代表的なシルクスクリーン方式のPCB印刷技術。

作業の数量、複雑さ、およびコスト要件に応じて、流通業者はPCB向けシルクスクリーン印刷の3つの主要な方法——マニュアル表示印刷（Handbook Display Printing）、液体画像形成法（LPI：Liquid Photo Imaging）、およびダイレクトイメージング法（DLP：Direct Imaging Printing）——から選択します。各手法には特有の利点があり、試作から大量生産に至るまで、PCB製造の各段階に適しています。

1. マニュアル方式のPCBシルクスクリーン印刷。

マニュアル方式のPCB表示印刷は伝統的な手法であり、現在もPCB試作、小ロットPCB、あるいは解像度や速度よりもコスト感度が優先される状況で広く用いられています。この工程では、予めパターンが形成されたメッシュ（版）を用い、ゴム製スクイジーでシルクスクリーンインクを物理的にPCB上に押し出します。

主な特長：

軽量アルミニウムフレームに張られたポリエステル製ディスプレイ画面を用い、シルクスクリーンアートワークで成形します。

エポキシ系またはアクリル系の非導電性インクをメッシュ上に塗布し、インクがフォーマットで定義された領域のみに付着するよう保証します。

アライメントマークを用いて、印刷されたパターンが基盤となるソルダーマスクと正確に位置合わせされるようにします。

通常、オーブン内で処理され、耐久性のあるシルクスクリーンが形成されます。

長所と短所：

2. 液体画像形成（LPI）

液体画像形成（LPI）は、その卓越した精度と再現性により、多くの工具用および大量生産向けPCB製造において市場標準となっています。LPIでは、液状の光造形性アクリルインクを基板上にスプレーまたはコーティングします。

工程の手順：

フォトマスクがインク塗布済みPCBの上に正確に位置合わせされます。

紫外線（UV）光による直接露光により、露出された領域が硬化（重合）し、未露出部分は軟らかいまま残ります。

基板は現像（洗浄）され、硬化していないインクが除去されて、パターン化されたシルクスクリーンが現れます。

最終的なUV硬化または熱処理（ベイク）により、シルクスクリーンが耐久性を確保するために完全に硬化されます。

主な利点

高解像度：4ミル（0.10 mm）という極めて細かいライン幅を実現可能——高密度基板にとって不可欠です。

一貫したコントラスト：スタイルの要件に応じて、白、黒、または黄色のインクに対応可能。

誠実さ：自動分析を維持し、大量生産に最適。

インクの滲みや広がりが極めて少なく、小型基板に最適。

3. 直接レジェンド印刷（DLP）。

DLP（別名「ダイレクトインクジェット印刷」）は、スクリーン印刷技術の最先端を表すものであり、中量～多品種少量生産のPCB注文において急速に採用が進んでいます。

特長：

専用インクジェットプリンターが、電子データから直接、アクリル系UV硬化型インクをPCB基板上に吐出します。

基板はUV光の下を通過し、インクが瞬時に硬化します。

物理的なステンシル、マスク、またはフォトツールは不要——完全なレイアウト自由度を実現。

特長:

完璧な対象：

迅速なPCB試作および小～中規模の大量生産に対応

多数の独自または可変要素識別子を備えた高度な基板

ブランド名、セットコード、またはQRコードを配置するレイアウト。

潜在的な欠点：

LPIと比較して、超大量ロットの場合の単価コストが高くなる。

特別に開発されていない限り、一部のインクは、過酷な無鉛はんだ付け環境において耐久性が劣る場合がある。

対比表：PCBシルクスクリーン印刷技術。

シルクスクリーン層を使用する特徴とは？

PCB上のシルクスクリーン層は、単なる初期の識別を越えて、極めて重要な役割を果たします。それは、設計という電子的な世界と、製造・実装・プロセス・保守という物理的な世界との間を結ぶ視覚的かつ教育的な橋渡しです。ここでは、非常にシンプルな試作基板から高複雑度の量産基板に至るまで、あらゆる高品質PCBが、常に適切に実装されたシルクスクリーンを含む必要がある理由について詳しく説明します。

1. 部品配置および認識の簡素化。

PCBの実装工程（自動または手動を問わず）において、品質は最優先事項です。数千点に及ぶ部品情報、参照記号（リファレンスデザインャー）、およびピン1マークを正確に把握するために、シルクスクリーン層は以下の機能を提供します。

ピック＆プレース装置の部品正確配置をガイドし、高速実装時の誤りリスクを低減します。

運転者に対して明確で直感的な視覚的指示を提供することで、手作業によるはんだ付けを支援し、外観を整えます。

墓石現象（tombstoning）や部品脱落といった高額な見落としを最小限に抑え、回路の所望される特性および安定性を確保します。

2. 設置、検査、および保守に関する推奨事項の提示。

優れたシルクスクリーン層は、PCB上に必要な指示を直接表示し、すべてのステークホルダーにとって不可欠です。

明確なマーキングを活用したグループ化により、特に大量生産ラインや複数モデル混在ラインにおいて効果を発揮します。

検査および品質保証（QA）担当の設計者は、特定のラベリングによって検査ポイント、電圧ノード、および有益な領域を迅速に特定できます。

修理および保守担当スタッフは、ピン配置、部品番号、変更状況への即時アクセスが可能であり、これは初期設置記録が失われた後も数年経過しても同様です。

3. 極性および向きに関する推奨事項の提示。

シルクスクリーンの最も重要な機能の一つは、極性部品の極性表示および配置位置を正確に表現することです。

電源の逆接続といった重大なミスを防止し、脆弱な部品を完全に損傷させたり、基板の故障を引き起こしたりするのを防ぎます。

マルチピンデバイス（特に端子や多くの類似したピンを持つIC）における正常な配置を保証します。

4. 安全性および一貫性。

シルクスクリーンは、基板自体において第一線の警告システムとして機能します。

警告アイコンは、製造工程および実装作業の両方を明確にガイドすることで安全性を高めます。

市場認証（UL、CE）および環境関連表示（RoHS、WEEE）を追加することで、文書の混雑を避けつつ、規格適合要件を満たすことができます。

メーカーのロゴ配置、製品仕様変更情報、および個別ID番号の記載により、迅速なトレーサビリティが可能となり、品質保証（QA）監査およびソリューションの保証管理に不可欠です。

5. エンドユーザー向けインターフェースの向上。

分析用基板、成長バンドル、またはユーザーが自ら修理可能な製品など、最終ユーザーが目にするか、最終ユーザーによって実装されるプリント配線板（PCB）向け。

シルクスクリーンは、ポートのラベル、スイッチオーバー機能、LEDの状態表示を提供し、マニュアルを参照することなく操作性を向上させます。

明確なロゴデザインおよびバージョン表記により、ブランド認知度および専門性・信頼性の向上を図ります。

6. 効果的なトラブルシューティングおよび変更作業を可能にします。

フォーマット変更、検査、または現場での修理が必要な場合、堅牢なシルクスクリーン層により、数時間の工数削減が可能です。

開発者および技術者は、明確なラベルを活用して最適なテストポイントを特定したり、リセットジャンパーを操作したり、不要な部品を交換したりできます。

外部の回路図や組立図への依存を低減します。これらの図面は、長期間の現場運用後に紛失したり、陳腐化したりする可能性があります。

7. 電気的・構造的影響を及ぼしません。

シルクスクリーンの重要な利点の一つは、以下の通りです。

非導電性かつ化学的に不活性であり、ショートや損傷を引き起こす危険性がありません。

軽量であり、基板の厚さや電気的特性に影響を与えません。

最終的な装飾／機能層として適用され、ソルダーマスクや銅配線パターンへの干渉を確実に防ぎます。

PCB用シルクスクリーンのレイアウト方法は？

耐久性に優れたシルクスクリーン層を作成することは、芸術でもあり科学でもあります。適切なシルクスクリーンは、PCBの実装、検査、トラブルシューティング、およびデジタル製品に関するエンドユーザーとのコミュニケーションを大幅に簡素化できます。しかし、不適切なシルクスクリーン設計は、製造上の課題を引き起こしたり、可読性を低下させたり、最悪の場合、非機能的な基板を生み出す可能性があります。以下に、PCB上での効果的なシルクスクリーン作成に不可欠な基本原則と実践的な手法を示します。

1. 明確な戦略から始める

シルクスクリーン設計プロセスを開始する際には、まずPCBの目的、実装密度レベル、および想定される実装方法を十分に理解しておく必要があります。

2. 読みやすいフォントとサイズを選択する

最大限の可読性を確保するため、Arial、Helvetica、OCRAなどのシンプルなサンセリフフォントを使用してください。

メッセージの最小高さを1.0 mm、最小線幅を0.15 mmに保ってください。一部の高品質な処理では、さらに細いラインも再現可能ですが、常に製造元の制限仕様を確認してください。

過度に押し出しや斜体、装飾的なフォントは避けましょう。PCBのシルクスクリーンでは、常に高品質が最優先です。

3. シルクスクリーン要素を戦略的に配置する。

部品記号（デジタル識別子）は、部品の外形内またはその直近に配置してください。ただし、ランド（パッド）やビア開口部の上には絶対に配置しないでください。

極性マークおよびピン1の表示は、一貫性と直感性を確保する必要があります。ドット、ノッチ、または三角形などの適切な記号を用い、部品実装後に明確に見える位置に配置してください。

テストポイント用の領域を、容易にアクセス可能な場所に確保してください。

静電気放電（ESD）発生箇所、高電圧ポイント、または特殊用途の部品の近くには、注意喚起表示を配置してください。

4. 適切な間隔およびクリアランスを維持する。

シルクスクリーンのマークは、すべてのパッド、ビア、および露出した銅配線から最低でも0.2 mm（8ミル）以上離す必要があります。多くの現代的なPCB CADツールでは、シルクスクリーンが他の要素と干渉する箇所を自動的に「クリップ」または「除去」できます。

モバイル用途では、必要に応じて、重要度の高いマーキングを優先し、それより重要度の低いマーキングは省略することを検討してください。

5. マスク材との比較において適切なシルクスクリーン色を選択する。

環境対応型（エコフレンドリー）のソルダーマスクには、白いシルクスクリーンが最も読みやすくなります。

黒または濃色のソルダーマスクには、白または黄色のシルクスクリーンが推奨されます。

白いソルダーマスクには、通常、黒または黄色のシルクスクリーンが最も適しています。

さらに高度な技術仕様や高品質基板の場合、革新的なDLP技術を用いることで、複数の色を維持できる場合があります。

6. レイヤーの使用方法を説明する。

Gerber出力において、リーディングシルクスクリーンとベースシルクスクリーン（はんだ面）に異なるレイヤーを使用してください。特に両面実装では、どのマーキングがどの面に配置されるかを明確に示すことが重要であり、誤りや問題を回避できます。

製造業者がはんだ面へのシルクスクリーン対応をサポートしているかどうかを確認し、両面実装における実現可能なコスト増加を把握してください。

7. 将来の変更を考慮する。

変更履歴タグおよび基板バリエーション番号を含めて、追跡および将来の更新に対応できるようにします。

拡張性を確保するため、日付コード、ロット番号、あるいはバーコード／QRコード用の領域を確保します——特に高価値品や規制対象製品において非常に有用です。

8. 実際の検証で確認する。

シルクスクリーンを完成させる前に、1:1のアレイオーバーレイを出力するか、CADソフトウェアの3Dビューア機能を活用して以下の点を確認してください：

シルクスクリーンとパッドまたはキープアウト領域の重なり。

デジタル実装後のアクセスが困難または保護されたマーキング。

フォントスタイルの可読性およびすべてのメッセージの適切な配置。

9. 正確なGerberデータを準備する

製造業者が認識する標準的なデータ名を用いてシルクスクリーン層をエクスポートする：

. GTO（Gerber Top Overlay、すなわち上面シルクスクリーン）

. GBO（Gerber Base Overlay）。これらの情報を、（中央位置の場合）設定例図とともに提供し、製造業者のシルクスクリーン処理に関するプロセスおよび要件を確認・検証する。

PCBシルクスクリーンの進化：伝統的手法から現代的手法へ。

PCBへのシルクスクリーン印刷の応用は、実際には、初期のプリント回路基板（PCB）製造時代から大きく進化してきました。PCBの製造ニーズが高まり、回路パターンがより高密度化するにつれて、シルクスクリーン技術も、精度・速度・カスタマイズ性という新たな要件を満たすために進化を遂げました。こうした技術的進化を理解することは、単に現在利用可能な選択肢を把握するだけでなく、特定の製造規模や要件においてなぜ特定の手法が好まれるのかを明らかにするうえでも重要です。

従来の時代：手作業によるシルクスクリーン印刷

電子機器製造の初期段階では、PCBへのシルクスクリーン印刷は手作業によるスクリーン印刷が標準的手法でした。この工程の内容は以下のとおりです。

ポリエステル製メッシュのスクリーンを、頑丈なアルミニウム製フレームにしっかりと張り込みました。

感光性溶液を用いて、シルクスクリーンのパターンをメッシュ上に転写しました。

絶縁性エポキシインクをスクリーンに塗布し、ゴム製スクイジーを用いてインクを網目部分に押し込み、PCBの表面に文字およびグラフィックを転写しました。

基板は回復炉で焼成され、インクを硬化させて密着性を高めました。

信頼性が高く、少量から中量生産には比較的コスト効率が良いものの、この方法には以下のような欠点がありました。

解像度が低い：実用上の最小ライン幅は約0.15～0.20 mm（6～8 mil）です。

位置合わせの困難さ：ステンシルとパッド／トレースとの位置合わせがずれやすくなっています。特に細ピッチ形式では顕著です。

作業負荷が大きい：試作や小ロット生産には適していますが、基板設計の変更ごとに新しいスクリーンを製作する必要があるため、手間がかかります。

自動化の時代：液体フォトイメージング（LPI）

基板の高密度化および大量改訂への需要増加に伴い、業界は液体フォトイメージング（LPI）へと移行しました。LPI工程は、以下のような数多くの重要な改善をもたらしました。

フォトイメージャブルアクリルインクが基板の領域に層状に塗布されました。

シルクスクリーン用「アートワーク」が透明なフォトマスクに印刷され、その後、プリント基板（PCB）上に完全に平坦に配置されました。

紫外線（UV）光による直接照射により、インクは所定の位置で選択的に硬化され、極めて高精度なマスクパターンに忠実に付着しました。

基板は清浄な処理液に浸漬され、未硬化のインクが除去され、シャープで耐薬品性に優れたマーキングが残りました。

最終的なUV照射または加熱処理により、耐久性が確保されました。

デジタル化の進展：ダイレクトレジェンド印刷。

DLP（ダイレクトインクジェット印刷）と呼ばれる電子製造の時代へとお入りください。この技術は、最新のデジタル印刷技術を応用し、以下の利点を提供します。

物理的なフィルムやフォトマスクを必要としません。アートワークは電子データから直接プリント基板（PCB）へ転送されます。

専用のインクジェットプリンターヘッドが、UV硬化性アクリルインクを基板上に正確に噴射します。インクは、プリンターに内蔵されたUV光源によって即座に硬化されます。

フォーマット文書および基盤となるPCBの品質とのほぼ完璧な位置合わせ。

最新のDLPが実現するもの：

極めて微細なパターン。

即時の設計変更；マーキングの変更や短納期・カスタマイズ生産ロットの実行に遅延ゼロ。

ロゴ、警告表示、または特殊要件向けの多数の色調をサポート。

環境に配慮した製造プロセス。

未来には何が待っているのか？

電子機器の絶え間ない小型化、革新的な電子製造技術の導入、および自動化・ロボティクスの活用拡大により、シルクスクリーン印刷技術のさらなる進化が促進されています。

高温や溶剤などの過酷な環境下でも優れたインク耐久性。

環境負荷の低いインクおよび廃棄物を最小限に抑える製造プロセスの向上。

デジタル作業の連携——設計データから直接シルクスクリーン印刷へとつなぎ、柔軟な電子機器製造における「ラストマイル」のギャップを解消。

FAQの場所：PCB上のシルクスクリーン。

1. PCBシルクスクリーンの一般的な色は何ですか？

白は、緑色のソルダーマスクを施したPCBにおけるシルクスクリーンの市場標準色であり、その優れたコントラストと可読性から広く採用されています。ただし、現代の製造業者は、黒や黄色など他の色も提供しています。さらに、高度な処理技術を用いた多色対応のシルクスクリーンも、特殊用途向けに提供されています。

2. シルクスクリーンはPCBの価格に影響しますか？

はい、シルクスクリーン層の設計および複雑さは、PCB全体の製造コストに影響を与える可能性があります。その要因には以下が含まれます：

両面印刷：トップ面（部品実装面）およびボトム面（はんだ面）の両方にシルクスクリーンを印刷する場合、コストは大幅に増加します。

色の選択肢：標準以外の色を使用すると、追加費用が発生する場合があります。

解像度および細部表現：より細い線幅やカスタムグラフィックスの印刷は、特にデザイン仕様や特殊ロットの場合、高コストとなることがあります。

数量：大量生産の場合、規模の経済性によりコスト負担の影響は軽減されます。ただし、シルクスクリーンが製造性およびトレーサビリティにおいて果たす極めて重要な役割と比較すると、その詳細なコスト増加はわずかです。

3. シルクスクリーンをPCBの両面に印刷できますか？

もちろん可能です。多くの専門的なPCBメーカーでは、表層（トップ）面および半田面（ボトム）面の両方にシルクスクリーンを施すことが可能です。両面にシルクスクリーンを施すことで利点が得られますが、製造時間およびコストが若干増加する場合があります。ご注文時およびGerberファイルには、必ずシルクスクリーンの仕様を明確にご指示ください。

4. シルクスクリーンがPCBのドキュメンテーションにおいてなぜ重要なのですか？

シルクスクリーンは、回路図を実際の基板上に具現化するものであり、重要なラベリング、部品記号、極性マーク、警告アイコンなどを基板上に直接表示します。この基板上の文書化により、組立時の曖昧さが解消され、故障診断が迅速化し、局所修理作業が容易になり、また多くの規制要件にも対応します。

5. シルクスクリーン印刷は、すべての作業に対して完全にカスタマイズ可能ですか？

はい！最新のシルクスクリーン印刷プロセス、特にストレートテール印刷（DLP）を用いたプロセスでは、基板単位でのパーソナライズが可能です。これは、少量生産や試作段階においても同様です。ロゴデザイン、バーコード、QRコード、および特別なトレーサビリティコードを含めることができます。高価値品や規制対象製品の場合、このような柔軟性は、セキュリティ確保、サプライチェーンの監視、および顧客固有のラベリングを支援します。
