電子機器が急速に進化する現代において、PCB（プリント配線板）の実装は、技術革新と現代的発展のまさに中心に位置しています。新製品のプロトタイピングを行う電子機器系スタートアップ企業であれ、自動化を拡大しようとするグローバルなOEMメーカーであれ、共通の課題に直面したことがあるでしょう：PCB実装コストが非常に高額に感じられることです。初期設計から最終検査に至るまで、PCBコストに影響を与える要因は多岐にわたり、そのうち一部は明示的であり、他は隠れた要因です。
PCB実装がなぜこれほど高額であるのかを理解することは、費用計画の立案、コスト効率の高い価格設定、および製品を市場へ迅速かつ成功裏に投入するために不可欠です。本包括的な概説では、PCB実装コストに影響を及ぼすあらゆる要素を詳細に解説します。具体的には、部品選定、設計の細部、製造工程、人件費、高度な試験など各要素の影響について考察します。さらに、プロトタイプおよび大量生産の両方においてPCB実装コストを削減するための実践的な手法もご説明します。
当社は、市場における1年以上の経験と、実際の業務から得た革新的な情報を通じて、お客様に有益な洞察を提供いたします。電子機器が現代生活を引き続き変化させている中で、PCB製造の実際の駆動要因を理解し、コストを確実に把握することは、お客様の価格競争力とイノベーション力を維持するために不可欠です。
PCB実装コストの構成要素を理解する際には、部品表（BOM）に記載される部品の数量だけに注目すればよいわけではありません。技術的・経済的・物流的な要因など、目に見えにくい「隠れた駆動要因」が存在し、これらがプロジェクト予算を想定以上に押し上げる可能性があります。以下に、最も重要な要因を詳細にご説明します。
部品費は、PCBの総製造コストにおいて極めて重要な要素です。典型的なPCB実装では、BOM（部品表）に記載される部品のコストが、総費用の60％以上を占めることがあります。過去数年間、半導体の供給不足が続いており、コンデンサからBGAマイクロコントローラに至るまで、あらゆる部品の価格が高騰しています。部品コストに影響を与える要因には以下のようなものがあります。
国際サプライチェーンの中断：新型コロナウイルス感染症（COVID-19）、ロシア・ウクライナ紛争、および国際的な労働市場の変化。
旧式または調達が困難な部品：代替部品の採用を余儀なくされ、設計の再検討（リスピン）や生産準備の遅延を招く可能性があります。
仕様要件：最先端・特殊用途・ITAR（米国国務省管轄の国際兵器取引規制）対象部品などを選定すると、価格が大幅に上昇する可能性があります。
労務費は、PCB製造コストの主要な構成要素であり、特に手作業で部品を実装する必要がある基板、リワーク、または厳格な品質検査を要する基板において顕著です。表面実装技術（SMT）は大量生産時に非常に自動化されておりコスト効率が良い一方で、スルーホール技術（THT）や手作業によるはんだ付けは熟練技術者を要し、人件費が高くなり、生産性も低下します。以下に、労務費が価格に与える影響を示します。
技術的要件：BGA、ファインピッチ、HDI部品は、専門的な取り扱いおよび検査を必要とします。
地域差：労務費は国および地域によって大きく異なります。中国および東南アジア諸国では、米国・カナダや欧州に比べて一般的に低い水準となっています。
試作段階 vs. 自動化：少量生産および設計段階のPCB製造では、ロット数が少なくカスタマイズ作業が多いため、単位あたりの労務費が高くなる傾向があります。
高品質なPCB製造には、以下の設備への投資が必要です：
自動部品実装機（ピック＆プレースマシン）
はんだペースト印刷機およびリフロー炉
AOI（自動光学検査）システム
X線検査装置およびICT（インサーキットテスト）ツール
ステンシル、プログラム、キャリブレーションの設定費用は、特に少量生産の場合に高額になる可能性があります。頻繁なセット調整および新製品導入（NPI）がダウンタイムと設定コストを増加させます。
PCB製造業界において、品質管理は選択肢ではなく、必須事項です。一般的な検査および試験作業には以下が含まれます：
ハンダブリッジ、極性、トゥームストーン現象の目視検査。
高スループットでの部品実装位置およびハンダ付け状態を確認するためのAOI検査。
隠れた接合部（例：BGA）の検査に不可欠なX線検査。
機能検証のための実装後検査（ICTまたはカスタム治具）。
準備が不十分なGerberデータや部分的なBOM（部品表）により、工程の停滞、設計に関する質問、製造ミスなどが頻発し、継続的にコストが増加しています。
参照記号（リファレンス・デザインェータ）の欠落や、交互に使用される部品番号の不明確さ
古くなっている部品仕様
積層構造（スタックアップ）に関する詳細情報の不足
DFM（製造性を考慮した設計）レビューの未実施
地理的位置に基づく価格構成要素には以下が含まれます：
労務費およびセンター経費：欧米諸国ではアジア諸国と比較して高額です。
準備および物流：国際調達品には、緊急製造に伴うコストが含まれます。
輸出入関税：EUや米中など、貿易に敏感な地域における越境ビジネスに影響を及ぼします。
市場投入までの期間（Time-to-market）は競争上の優位性ですが、急ぎ対応注文や過度な準備作業はほぼ常にコスト増加を招きます。迅速なセットアップ、加速された製品開発、残業手当、最優先の配送サービスは、すべて設定価格の上昇につながります。
製品価格は、あらゆる種類のPCB価格評価の基盤です。これは、実際のPCBの設置作業に直接関係するすべてのものを含みます。
PCB自体：標準FR4、高度なPTFE、リジッドフレックス基板、高Tgラミネートなど。
電子部品：一般的な抵抗器・コンデンサから、専用マイクロコントローラ、FPGA、BGAパッケージ部品まで。
消耗品：はんだペースト、マスクパターン、接着剤、洗浄剤、コンフォーマルコーティング材など。
これは、基板を作成するために必要なすべての工程で構成されます。
はんだペースト用ステンシルの製作：高精度のはんだ付けの最初の工程。
ピック・アンド・プレースプログラム：SMTおよび／またはTHT処理向けの製造業者によるプログラム開発。
リフローはんだ付けおよび／またはウェーブはんだ付け：SMDおよびTHT部品を大量に実装するための工程。
手作業による処理：少量生産、複雑な基板、または試作モデルの製作に適用されます。
労務費は、技能要件および工数の両方に直接関係する費用項目です。以下の要因によって影響を受けます。
設置地域（前述の通り）。
自動化の程度：SMTラインは、高度なTHTや混在技術基板の手作業組み立てと比較して、人的労働力が大幅に少なくて済みます。
検査の頻度および厳密度：手作業による検査、初品検査、ICT（インサーキットテスト）は、労務要員の増加を招きます。
特に、設計用PCBの構築およびニッチな産業用途において、セットアップ費用は相当額になることがあります。
はんだペースト塗布用のパターン作成。
ピック・アンド・プレイス装置向けSMTプログラムの開発。
ICTまたは機能検査用の部品または治具費用。
文書の精査および初品検査のセットアップ。
安定した高収率生産には、堅牢な品質保証（QA）が不可欠です。
はんだおよび実装に関する手動による目視検査。
高速・非接触型の高精度検査のためのAOI（自動光学検査）。
BGAおよび隠蔽ジョイントの検証のためのX線分析。
ミッションクリティカルな環境向けの実用的テストおよびバーンインテスト。
ポイント：十分な保険カバレッジを確保し、設定コストを安定化させるため、PCBの担当者と早期に検査戦略を検討してください。
すべてのPCB設定が製造センターから直接顧客へと届くわけではなく、特にグローバル案件や複数段階の設定の場合にはその傾向が顕著です。
静電気対策包装（ESDバッグ、抗静電性フォーム）。
特に迅速配送またはグローバル配送ルート向けの供給価格。
原産国および流通先国に応じた関税／輸入関税。
製造施設費用：施設の保守管理、適合性認証（ISO9001、IPC-A-610、RoHS）。
リターンロスおよび再作業：基板が動作停止する検査工程、修理または廃棄の要請、検出不能なコストの追加。設計の複雑化、より厳しい公差、および特定のニッチ製品に特有の詳細仕様が、返品リスクを高めます。
設計支援および顧客対応：DFM（製造性設計）、BOM（部品表）最適化、および設計トラブルシューティングにとって不可欠です。
PCBの総合価格——生産および実装を含む——は、技術的・製品的・スタイル的・実務的な諸要因が複合的に反映された結果です。基板の物理的サイズから最終的な出荷注文に至るまで、各要因は直接的あるいは間接的にあなたの収益に影響を与えます。以下では、PCB価格に影響を与える諸要因を包括的に検討し、実際のコストデータと業界の経験を統合して、あなたの業務に明確な優位性を提供します。
PCB製造におけるおそらく最も重要なコスト要因は、基板のフォーマットの複雑さです。基本的な片面PCBで、トレース間隔が広く、大型部品を用いるものであれば、比較的迅速かつ低コストで製造・実装が可能です。一方、高密度、多層、HDI（High-Density Interconnect）、あるいはカスタム形状の基板になると、コストは急速に上昇します。
ピン数の多いデバイス（QFP、BGA、µBGA）。
マイクロビア、ブラインド／バーリードビア（通常、レーザー加工が必要）。
RF、5G、IoTおよび高速電子機器向けのインピーダンス制御トレース。
厳しい耐電圧要件（トレース幅／間隔、エンドロールなど）。
パネル化規格から外れた不規則な形状や中間サイズの基板。
大型基板は、単に使用する原材料（基板素材、銅箔、ソルダーマスク）の量が多くなるだけでなく、パネル利用率も低下させます。低い利用率は、より多くの廃棄物を生み、機能単位あたりの信頼性の高いPCB製造コストを大幅に増加させます。
基材の種類は、さらに大きな影響を与えます：
|
基板タイプ |
典型的な用途 |
相対的なコストへの影響 |
|
FR4（要件） |
GENERAL ELECTRONICS |
ベースライン |
|
ポリイミド |
フレキシブル／リジッド・フレックス回路 |
2～5倍のFR4 |
|
高Tg FR4 |
自動車／産業用 |
1.5～2倍のFR4 |
|
PTFE（ロジャーズ、タコニックなど） |
RF、マイクロ波 |
4～10倍のFR4 |
レイヤー数が増加すると：
製造工程のステップ数が増加します。
設定に関する詳細項目が増加します。
登録またはラミネーションのミスにより、リターンロスリスクが高まります。
高速設計や小型化機器に必要な最小トレースサイズおよびトレース間隔には、以下の要素が必要です。
より高解像度のイメージングおよびエッチング技術。
さらに厳密な検査。
製造プロセスの変動に対する許容範囲が狭くなります。
迅速納品（クイックターン）または優先出荷（エクスペディテッド・サーキュレーション）を要する場合、サプライヤーはお客様の案件を最優先で処理し、残業を実施するか、あるいは高コストの即時配送サービスを利用します。基本的な見積もりでは、準備作業がPCB実装コストに10～50％の影響を及ぼすことがあり、特に24～72時間での納期短縮の場合には、その影響は通常さらに大きくなります。
ビア数および寸法は製造の複雑さに影響を与えます。
マイクロビアおよびブラインド／ベリードビアには、巧妙な（多くの場合レーザーによる）穴開けが必要です。
開口率が高いと、通常ボトルネックとなる穴開け工具の稼働時間が延長されます。
部品の厚みが大きく、基板面積も大きい場合、ほぼ常に穿孔数が大幅に増加し、コストも高くなります。
表面コーティングは、はんだ付け性および長期的な安定性を確保します。選択する種類は、製品コストおよび工程コストの両方に影響を与えます。
|
完成タイプ |
用途 |
コスト範囲（HASL比） |
備考 |
|
HASL（鉛フリー） |
顧客向け、汎用 |
ベースライン |
広く容易に入手可能 |
|
ENIG |
細ピッチ、BGA、金メッキ端子 |
1.5～2.5倍のHASL |
平滑で信頼性が高く、RoHS対応 |
|
オープ |
短期間・短期使用向けの半田付け性 |
≈ HASL |
耐久性のある用途には不適 |
|
インマージョン錫 |
感度の高い部品 |
≈ ENIG |
優れた均一性 |
|
インマージョン銀 |
RF、高周波 |
≈ ENIG－OSP |
取り扱いに注意が必要 |
電力電子機器向けに厚銅を採用することで得られる効果：
原材料コスト。
インスクリプション時間。
微細パターン加工における課題。
より高い銅密度（2oz、3oz、4oz以上）は、特定の用途において必須であり、電力供給や熱管理が重要な用途でのみ要求される。
PCBのセットアップコストに影響を与える追加または革新的な機能には、以下が含まれます。
HDIおよびBGA向けのパッド内ビア（Via-in-pad）やエポキシ樹脂充填ビア。
積層構造内に埋め込まれた受動部品（抵抗器／コンデンサ）。
電源およびLED基板向けの熱伝導ビアおよび熱リリーフ（熱緩和）対策。
インピーダンス制御を実現したカスタマイズされた積層構造。
DFM（製造性向上設計）およびDFT（テスト容易性設計）要件——検査項目の増加、組み込み診断機能。
この包括的なチェックリストを踏まえて、実際にPCBのコストをどのように管理すればよいでしょうか？
製造性向上設計（DFM）の原則を遵守し、不必要な複雑さを回避する。
特別な性能要件がない限り、標準的な基板材料および表面処理を採用する。
パネル使用の最適化：一般的なパネル寸法に合わせてスタイルボードを設計します。
注文数量を最適化し、単価を引き下げることでコストメリット（アレイによる規模の経済性）を活用します。
部品表（BOM）を体系化・最大化し、特殊品／廃番部品の使用を防止するとともに、変更を最小限に抑えます。
PCB実装プロセスを特定することは、工数およびコストがどこで発生するかを理解する上で極めて重要です。出荷前の最終検査に至るまで、基盤設計から始まる各工程には付加価値が存在しますが、同時に遅延、誤り、または追加作業が発生するリスクも伴います。本セクションでは、一般的なPCB実装プロセスを詳細かつ包括的に解説し、設計形式や工程設定における選択が、PCB実装費用および納期に直接どのような影響を及ぼすかを明示します。
実装プロセスは、提供されたすべての書類を綿密に検討することから始まります。
GerberデータおよびBOMの正確性確認。
DFMの一貫性評価――選択された実装プロセスに、パッド、フットプリント、抵抗値が適しているか？
Obsolete（旧型）、EOL（製造終了）、調達困難など、あらゆる種類の警告事項を特定し、代替案を提案。
高価値または安全上重要な用途では、この段階で初品評価（First-Article Assessment）を追加で実施することも可能。
「DFMおよび文書分析に費やした時間は、高コストな工程中再作業に要する数日間および何千ドルもの費用を節約できる。」――PCB設立部門のプレミアムリード担当者。
最初の物理的工程は、高精度カットされたステンシルを用いたはんだペースト塗布である。この段階での高品質確保は極めて重要である。
ステンシル製作は初期設定費用を伴うが、自動実装には不可欠である。
はんだペーストの塗布量および位置の誤りは、実装不良の主な原因である。
パネル間における洗浄および検査工程はサイクルタイムを延長するが、ショートおよびはんだボールの発生リスクを低減する。
ピック・アンド・プレース装置は、表面実装部品を高速かつ高精度でプリント基板（PCB）上に配置します。ここでのプロセスに影響を与える要因：
SMT実装速度：最新の装置では、時速30,000～120,000個の部品を実装可能ですが、各新しいBOM（部品表）およびパネル形状ごとにセットアップ、試運転、フィーダーへの部品供給を行う必要があり、ダウンタイムが発生します。
細ピッチ部品、BGA（ボールグリッドアレイ）、および異形部品は自動ラインの処理速度を低下させ、手作業による補助や低速装置の使用を要することがあります。
品質管理のため、部品価値（部品識別情報）の検証をプロセスに組み込むことができます。
部品の配置が完了した後、基板はリフローオーブンを通過します。この工程で、ペースト状半田が溶融し、部品をランドに電気的・機械的に接合します。
リフロー温度プロファイルは信頼性確保において極めて重要です。プロファイル設定は、使用する半田の種類、基板の質量、および部品の耐熱性に依存します。
SMD（表面実装デバイス）とTHT（貫通実装部品）が混在する基板では、連続的または段階的なリフロー／半田付けが必要となる場合があり、これにより工程数およびコストが増加します。
レイアウトにTHT（ホールスルーホール技術）要素（例：ポート、大型コンデンサ、ボタンなど）が含まれている場合、通常は手作業または半自動のはんだ付けが必要になります。
適した形状へのウェーブはんだ付け（基板全体を溶融はんだの波に通す工程）。
慎重な取り扱いや壊れやすい部品への手作業はんだ付け（これは大幅に遅く、高コストです）。
オペレーターが外観上確認する項目：
はんだブリッジ、短絡、トゥームストーン現象、または部品の位置ずれ。
極性誤り（ダイオード、電解コンデンサなど）。
部品の欠落、誤った部品の実装、または部品の向き間違い。
高速デジタルカメラとパターン認識アルゴリズムにより、すべてのパッドおよびはんだ接合部を検査し、問題点をレビュー用にマークします。
BGA、µBGAおよび隠蔽された接合部を持つ部品において重要です。AOIでは検出できない空隙、冷接合、またはその他のはんだ不良を明らかにします。
電気的性能、短絡、断線、および機能性をテストします。個別に設計されたテスト治具（プログラム費用別途）が必要になる場合があります。
ミッションクリティカルまたは自動車用基板向けのバーンイン試験。
洗浄（フラックス残渣の除去）、乾燥、および各基板への個別識別（バーコード、シリアル番号付与）。
静電気放電（ESD）保護、湿気感受性対策、および輸送中の機械的損傷防止を目的とした製品包装。
品質保証（QA）文書／証明書の作成。
スケジュールの策定は以下の要素に依存します：
注文数量（プロトタイプ、少量生産、量産）。
複雑さ（使用部品の種類数、層数、混載実装の有無）。
サプライヤーの能力および設備レベル。
実装方式の選択がコストに与える影響。
自動挿入（SMT、THT）は大量生産において装置単価を低減しますが、セットアップ費用のため小ロット／プロトタイプ製造ではコスト負担が大きくなります。
基板形状によるパネル利用率への影響――多数の小型基板や異形基板は材料の無駄を招き、単位当たりコストを上昇させます。
DFM（製造性設計）評価：組立性に優れた適切な設計は、納期を短縮し、コストを数百ドル（あるいは数千ドル）削減できます。
検査要件の評価：より高度な機能検査やバーンイン試験を実施する場合、人件費、部品費、設備費が増加します。
PCB実装の費用を把握することは、通常、レイアウト選択から国際的なサプライチェーンの課題に至るまで、さまざまな要因によって影響を受ける繊細なプロセスです。コスト構造を理解することで、単に予算計画をより適切に立てられるようになるだけでなく、ご自身のプロジェクト（迅速なプロトタイピングか大量生産かを問わず）に最適なサービスレベルを選択するための判断材料も得られます。以下では、実際に想定される費用、市場動向、影響要因、および見積もりを比較検討して賢明な意思決定を行うための具体的な方法について詳しく解説します。
PCB実装サービスは、生産数量、技術レベル、および提供されるサービス内容（フルターンキーサービスか、顧客提供部品方式（consigned）か、あるいはセミターンキーサービスかなど）に応じて、異なる料金体系を採用しています。
プロトタイピング（1～100個）：1基あたりの組立工数および人件費が高く、一方で基板1枚あたりの材料費は比較的低くなります。
小ロット生産（101～1,000個）：規模の経済効果が高まり、金型・セットアップ費用をより多くの製品台数で償却できます。
自動化（1,000台以上）：単価あたりの設定価格が最も低コスト。完全自動化による恩恵および製品調達価格の削減効果を享受。
PCB実装コストに影響を与える要因は、部品の原価を超えて多岐にわたります。
SMTラインは大量生産において労務費を低減しますが、THTまたは混載技術基板は労務集約型です。
地理的地域によって価格が異なります（アジア地域が通常最も安価で、北米／欧州は高めです）。
急ぎ対応注文では、見積もり額に20～50％の上乗せが発生する場合があります。
標準納期での対応はコストが低く抑えられますが、より柔軟な準備期間が必要となります。
基板の数量が増えるほど、構成（パターン、プログラム）コストがより薄く分散され、単位当たりコストが低下します。
MOQ（最小注文数量）は、部品調達における費用削減率に影響を与える可能性があります。
BGA、QFN、または形状が特殊な部品：構成および評価の難易度が高いため、追加コストがかかります。
HDI、マイクロビア、層数：工程手順が増加し、製造ロスのリスクが高まります。
リール／テープフィード方式で供給される部品は、チューブ／トレイ／バラ積み部品と比較して実装速度が速くなります。
手作業によるパッケージングは、人件費および不良発生率を高めます。
大型サイズまたは取り扱いにくい寸法は、パネルの無駄、ハンドリング時間、納期に悪影響を及ぼします。
スマート・パネル化でコスト削減――可能であれば、小型化または1枚のパネルに複数基板を配置することを推奨します。
FR4は依然として最もコストパフォーマンスが高く、かつ柔軟性のある基板材ですが、ポリイミドやPTFEなどは大幅にコストを増加させます。
特殊表面処理（ENIG、OSP）や制御された絶縁性要件は、材料費および評価費用の両方を伴います。
|
アスペクト |
SMT |
について |
|
労働力の要件 |
自動車ラインでは最小限 |
手作業による工程が多大 |
|
速度 |
高速（時速10,000個以上の部品実装） |
低速（時速100個程度の部品実装） |
|
セットアップ時間 |
中程度――ステンシル／プログラム |
低いが、各作業者あたりの負担はさらに増加 |
|
検査 |
AOI、X線検査；初期投資額がより高額 |
目視／手動検査、問題発生リスクがより高い |
|
コスト／ベネフィット |
単体当たりのコストおよび不良率が低い |
大型・頑健な部品に適している |
|
使用事例 |
大量生産向け、小型・現代的な基板 |
電源、コネクタ、旧式設計 |
標準的な両面FR4基板（100 mm × 100 mm、2層）、SMT部品70個／基板、THT部品なし、中程度の複雑さで、250基板のロット（少量生産）を希望する場合：
失敗：
|
アイテム |
費用 |
|
裸基板（ベアPCB）製造 |
1基板あたり3.00米ドル。 |
|
パターン（ワンオフ） |
180米ドル |
|
ピック＆プレース配置 |
120米ドル |
|
部品調達／BOM対応 |
1基板あたり10.00米ドル |
|
SMT実装位置決め作業 |
$2.50／基板 |
|
AOIおよび手動評価 |
$1.00／基板 |
|
製品の包装および出荷 |
$0.75／基板 |
250基板分の合計金額：裸基板：$750、パターンおよびセットアップ（償却済）：$300、部品：$2,500、セットアップ作業：$625、検査：$250、包装：$188、合計金額：$4,613、1基板あたりのコスト：約$18.45。
常に合計金額、既存のBOMおよびGerberデータを送付してください。書類が不十分な場合、リスク率が引き上げられます。
見積もりに明確な失敗項目（裸基板、セットアップ、治具／セットアップ、試験）を記載するよう依頼してください。
パネル化の代替案について問い合わせてください——サプライヤーがコスト削減に役立つ構成を提案する場合があります。
評価および試験段階を明確に確認してください——見積もりにはAOI、X線検査、機能検査が含まれていますか？
不要な調達や最小発注数量（MOQ）コストを回避するため、代替品または代替の従来型部品について問い合わせてください。
実際の事例研究：成長中のEVスタートアップ企業が、浸漬銀（Immersion Silver）仕上げからHASL（Hot Air Solder Leveling）仕上げへ変更し、BOMを標準値パッシブ部品で構成し、基板レイアウトを最適化してパネル利用率を4倍向上させた結果、PCA（Printed Circuit Assembly）コストを28％削減しました。
PCB実装費用がどの程度、またなぜそのように変動するのかという品質に関する理解は、プロジェクトの予算計画を整合させ、予期せぬ費用増加を回避し、意図的なPCB実装費用削減のための基盤を築くのに役立ちます。
PCB実装にかかる費用は、特に新規設備の導入や試作工程において、しばしば予想を上回ることがあります。そのため、費用管理を積極的に進めていくことが重要です。コスト削減とは、品質や信頼性を犠牲にすることを意味しません。むしろ、設計から最終検査に至るまでのすべての工程において、より賢く、効率的に取り組むことを意味します。以下に、製品目標を損なうことなくPCB実装コストを削減するための、実践的かつ業界で実証済みの手法をご紹介します。
将来的な実装費用の大部分は、設計段階で「固定」されてしまいます。製造性を考慮した設計（DFM：Design for Manufacturability）を効果的に実施することで、大幅なコスト削減が可能です。
部品の種類数を削減：BOM（部品表）上の品目数が少なければ、部品の配置がより効率的になり、調達リスクも大幅に低減されます。
THT（スルーホール実装）よりもSMT（表面実装技術）を優先：自動ピック＆プレース装置によるSMTは、速度・コストともに優れており、大形または高電力部品など必要不可欠な場合にのみTHTを採用してください。
基板サイズの統合：業界標準サイズ内に基板の寸法を収めることで、パネル活用率を最大限に高めましょう。不規則な形状はパネル面積を無駄にし、コスト増加を招きます！
トレース幅および間隔の最適化：設計要件に応じた、実装可能な幅を採用し、機能上必須でない限り、極めて微細な仕様は避けてください。
層数の最小化：高厚さ、EMI対策、または信号整合性の要件が特に高くない限り、2～4層を目標としましょう。
お客様のBOMは、完全・明確・標準的・最新である必要があります。
受動部品の値の体系化：不要な抵抗器／コンデンサのバリエーションを避け、可能であればE24／E96系列を採用してください。
互換部品の採用を許可：サプライチェーンの混乱時に納期遅延や価格高騰を回避するため、一般的な代替部品を事前に承認してください。
SMT向けに好ましい部品包装形態（リール／テープ）を明記：これにより実装位置決めが迅速化され、多くの場合、作業工数も削減されます。
部品のライフサイクル状況を確認：廃番品やNRND（Not Recommended for New Design）部品は使用しないでください。
汎用品が存在する場合は、「単一調達先」部品を排除してください。
卸売業者は、数量が増えるとコストが割引される仕組みを活用します。
ロットサイズの拡大：可能であれば、モデルごとおよび早期生産分の注文をまとめて確定させます。
一般的な納期への備え：余裕を持って事前に発注する（または、回転が速い部品については在庫を確保する）ことで、緊急対応によるプレミアム料金（通常は20～50％高）を回避します。
定期注文の手配：需要予測を行うことで、組立単価の引き下げ、部品価格の値下げが実現し、サプライヤーによる優先対応も確実にできます。
パネル化レイアウトの採用：サプライヤーが1枚のパネルに複数のデバイスを配置できるようになり、パネル利用率を最適化します。
ほとんどの用途には標準的なFR4基板を採用してください。特殊材料（PTFE、ポリイミドなど）は、RF用途、高温用途、またはフレキシブル回路など、機能的に必要となる場合にのみ使用してください。
標準的な表面処理を選択：HASLおよびENIGは業界標準であり、広く対応されています。OSPや浸漬銀／錫などの高度な表面処理は、機能上必須である場合にのみ指定してください。
実装に適した表面処理：BGAやファインピッチ部品向けには、ENIGがコストに見合う場合がある。その他の用途では、HASLで十分である。
試験は重要であるが、過剰な仕様設定は高コストを招く。
AOI／試験保護の対象を実際のリスクに絞り込む：すべての基板にすべての試験が必要なわけではない（ただし、安全性・医療分野など極めて重要な用途を除く）。
試験容易性設計（DFT）：レイアウト時に検査ポイントを容易にアクセス可能な位置に配置すること——これにより治具の複雑さが低減され、実用的な試験が迅速化される。
複数種類の基板を製造する場合は、検査用治具／フィクスチャを併せて導入する。
サプライヤーを早期段階（設計時）から関与させる：彼らのDFM（製造性設計）、BOM（部品表）、および工程に関するフィードバックにより、高額なミスを未然に防ぐことができる。
完全な資料を共有する：Gerberファイル、BOM、実装図、積層構成図などの全資料を早期に交換することで、NPI（新製品導入）の遅延や見積もり単価の上昇を防止できる。
コスト算定済みの代替案を依頼する：信頼できるパートナーは、性能を損なわず直接的なコスト削減を実現する設計変更を提案してくれる。
オンライン計算機を活用すれば、基板サイズ、数量、納期、はんだタイプ、表面処理などさまざまな選択肢がコストに与える影響を即座に比較できます。明確な費用内訳付きの見積もりにより、わずかな仕様変更によってどの部分でコスト削減が可能かを把握できます。
DFM／DFTの最良手法についてエンジニアを教育：初期段階でのわずかな投資が、後工程における高額な失敗を未然に防ぎます。
各レイアウトおよび製造サイクルから得られる紙ベースの教訓：課題への対応策が、コスト低減、品質向上、スピード向上の継続的な改善を推進します。
PCBの実装費用は、一見単純な基板であっても、複雑な要因の集合から生じます。高額な設定コスト、手作業工程に必要な熟練労働力、および厳密な品質保証の要請が、総費用にすべて寄与しています。さらに、安定的かつ高品質な部品の調達（特に世界的な供給不足状況下において）、輸送／物流、および適合性試験も、注文数量の大小にかかわらず費用を増加させます。少量生産やプロトタイプの場合、これらの固定費が少ない基板数で割り当てられるため、単位当たりコストが高くなります。
表面実装技術（SMT）は、自動ピック・アンド・プレース装置を用いるため、セットアップが迅速化し、人件費が削減され、特に中～大規模な生産において一貫した高品質が確保されます。スルーホール技術（THT）は手作業への依存度が高いため、特に設備導入時や大量生産時には、工数とコストの両方が増加します。現代のほとんどの製品設計においてはSMTの方がコスト効率が高く、一方でTHTはアダプターや大型パッシブ部品、あるいは機械的負荷が懸念される部品などに適用されます。
BOM最適化：独自部品の数を最小限に抑え、代替部品の活用を重視します。
パネル利用率：材料の無駄を最小限に抑えるため、標準的なパネルサイズに合わせて基板レイアウトを行います。
層数：アプリケーションに必要な最小限の層数を採用します。
発注数量：経済的規模のメリットを活かし、単位あたりの調達コストおよび手配費用を低減するために、発注を統合します。
厳密性の検討：ご使用のアプリケーションに適した評価レベルを定義してください——低リスク部品に対して過剰な試験を実施しないでください。
はい、間違いなく変わります。標準的なFR4は、ほとんどの用途において依然として最も経済的な選択肢です。特殊な基板材は、PCB製造コストを上昇させます。コーティングに関しては、HASLが最も安価ですが、ENIG、OSP、または浸漬錫（Immersion Tin）は追加コストがかかりますが、ファインピッチ実装や機能要件によって正当化される場合があります。コスト削減のためには、材料およびコーティングを、設計の実際の使用条件に応じて適切に選定してください。

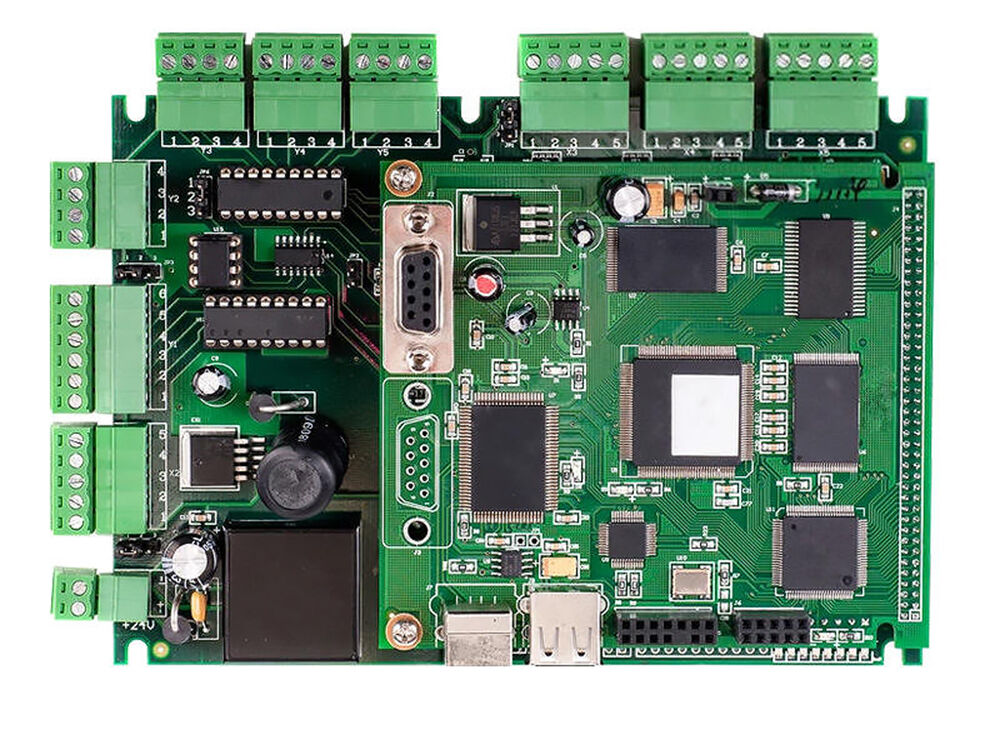

平均人件費が低い地域での組立作業は、通常、特に人手や検査を要する作業においてコスト削減につながります。国内（米国／欧州）での設定は、迅速なプロトタイピングおよび納品、より厳格な知的財産（IP）保護、そして場合によっては若干高めの基本コストを伴うものの、より円滑なコミュニケーションを実現します。サプライヤーを選定する際には、常にコストと信頼性、最上級の品質管理システム、およびサポート体制を総合的に評価してください。
最新ニュース2026-04-18
2026-04-17
2026-04-13
2026-04-12
2026-04-11
2026-04-10
2026-04-09
2026-04-06
EN
