Antes de poder identificar con confianza los componentes en una placa de circuito impreso, debe aprender exactamente cómo leer los esquemáticos: los "planos" utilizados por los ingenieros en el diseño, la fabricación y la resolución de problemas.
En lugar de mostrar las ubicaciones físicas de cada componente, utiliza iconos esquemáticos digitales comunes para visualizar las conexiones y los atributos. Esta abstracción es su recurso clave para comprender cómo funciona cualquier tipo de circuito, independientemente de sus dimensiones o aplicación.
Lenguaje universal: los esquemas le permiten «observar» un circuito independientemente del fabricante, la marca comercial o el idioma.
Resolución de problemas más rápida: identifique fallos siguiendo las trayectorias de señal desde la fuente hasta la carga.
Diseño y actualizaciones más sencillos: modifique o actualice diseños existentes con mucha menos incertidumbre.
Resistor y resistor variable (potenciómetro, termistor, varistor).
Condensador (polarizado, no polarizado, ajustable).
Inductor, transformador.
Semiconductores: diodos, transistores, circuitos integrados (CI).
Alimentación y masa: fuente de CC, fuente de CA, masa (tierra), fusible, batería.
El mejor método para examinar la placa base y los esquemáticos consiste en comenzar con la fuente de alimentación. Normalmente, este es el punto de partida tanto para su reparación como para comprender un nuevo modelo.
Símbolos comunes de fuente de alimentación y sus significados
|
El símbolo
|
Nombre en el esquemático
|
Descripción
|
|
Símbolo de CC
|
V+ / Vcc / Vdd
|
Fuente de voltaje de corriente continua
|
|
Icono de refrigeración
|
~ V
|
Tensión presente alterna
|
|
Símbolo de batería
|
Largo-corto-corto-largo
|
Indica las celdas de la batería de recogida
|
|
Símbolo de tierra
|
Tierra/común
|
Programa de retorno para referencia existente e importante
|
|
Símbolo de fusible
|
Cable con barra o en zigzag
|
Protección contra sobrecorriente
|
|
Transformador
|
Bobinas acopladas (en algunos casos puntos, líneas o barras)
|
Cambia el voltaje, aísla
|
|
Celda Solar
|
Batería con flechas
|
Fuente alternativa de energía
|
|
Fuente gestionada
|
Flecha + caja
|
Indica un recurso variable/alimentado
|
Trazado y conexiones de la fuente de alimentación
Unión de trazado: representada como un punto o círculo; implica una conexión real.
Cruce de trazos (cruce de cables): Líneas que se cruzan sin punto — sugiere ausencia de conexión (simplemente pasan por encima).
Uniones de red: Se utilizan para identificar nodos y rieles de tensión.
Estudio: Al alimentar una PCB defectuosa para solucionar una avería, los profesionales siempre verifican inicialmente la presencia de alimentación en cada etapa — desde la entrada de CC hasta el plano, y luego hasta los rieles de salida — empleando los símbolos de alimentación del esquemático como guía para su revisión.
Identificar estos símbolos de ubicación de alimentación e iniciar el análisis del circuito desde la fuente de alimentación permite detectar rápidamente problemas como integrados quemados, diodos defectuosos o trazos en circuito abierto, y revela con precisión cómo se alimentan y protegen el resto de los componentes.
Cómo identificar componentes en una placa de circuito impreso (paso a paso)
Componentes y sus funciones, así como tipos de componentes para placas de circuito impreso
Identificar componentes en una PCB requiere comprensión, evaluación cuidadosa y una estrategia lógica. A continuación se presenta una estrategia lógica y exhaustiva que emplean los profesionales.
Paso 1: Determinar la finalidad de la placa
Revise cualquier tipo de marcas en la placa, anotaciones impresas en serigrafía o números de diseño.
Busque una representación en bloque, un resumen de la aplicación o una lista de materiales (BOM, por sus siglas en inglés) si está disponible.
Ejemplo: "Controlador de motor CC", "Fuente de alimentación", "Módulo WiFi".
Paso 2: Inspeccionar los componentes pasivos
Resistencias: Identifíquelas por su forma física (axiales, SMD), su código de colores (bandas) o los números impresos en los componentes SMD.
Condensadores: Los cerámicos son pequeños y de color beige; los electrolíticos tienen forma cilíndrica; observe las marcas de polaridad (+/–).
Paso 3: Evaluar cuidadosamente los circuitos integrados (CI)
Revise los números de referencia de los CI y busque sus hojas de datos para conocer las características de sus patillas.
Verifique el tipo de encapsulado: DIP (doble fila), SOIC (pequeño contorno integrado), QFP (cuatro lados con terminales), BGA (matriz de bolas).
Localice el pin 1 (punto, muesca o lado biselado para su posicionamiento).
Paso 4: Identifique otros componentes discretos
Diodos: la franja indica el cátodo.
Transistores: BJT (3 patillas: B, C, E), FET (G, D, S). Intente identificar los códigos de los componentes.

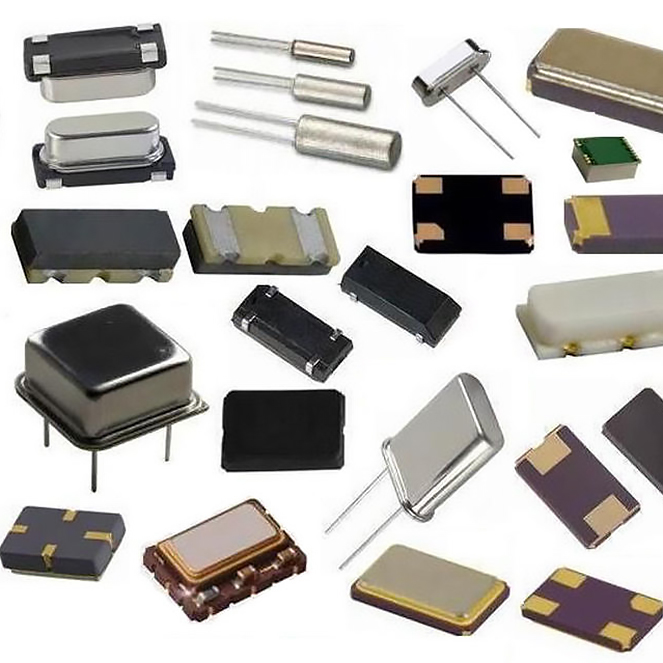

Cristales: están marcados con su frecuencia.
Conectores/relés: examine las etiquetas y los esquemas de conexión de patillas.
Paso 5: Designaciones de referencia y esquemáticos
Utilice las letras y números impresos en la serigrafía para asociar cada componente con su indicación en el esquemático.
R: resistencia, C: condensador, L: inductor, D: diodo, Q: transistor, U: circuito integrado (CI), F: fusible, J: conector, T: transformador, entre otros.
Paso 6: Investigue los componentes desconocidos
Busque números de pieza, códigos de estrategia o atributos visuales en los sitios web de los fabricantes o en foros de conversación en línea.
Utilice hojas de datos de uso, recursos locales o incluso búsquedas inversas por imagen para identificar chips o estrategias desconocidos.
Técnicas de identificación de componentes de PCB
Identificar elementos desconocidos o inciertos requiere una combinación de examen físico, medición y habilidades documentales.
Inspección visual y marcas
Cuando se trata de la identificación de componentes de PCB, nada sustituye una evaluación visual exhaustiva. Comience buscando marcas del fabricante, códigos distintivos y designadores impresos en la serigrafía. La mayoría de los componentes SMD (dispositivos de montaje en superficie) son pequeños; por lo tanto, utilizar una lupa o una simple lupa de joyero es esencial. Algunos diseñadores modernos incluso aprovechan las cámaras de los teléfonos inteligentes o microscopios electrónicos para enfocar marcas que resultan casi invisibles a simple vista.
Consejos visuales secretos:
Componentes axiales (resistencias, diodos de montaje en agujero): Busque bandas de color (código de colores de la resistencia) o una franja roja (diodos) para indicar la orientación.
Condensadores: Generalmente están marcados con su valor o su tensión; los electrolíticos tienen una polaridad clara indicada por una franja roja.
Circuitos integrados (CI) y semiconductores: Los números de componente y los logotipos del fabricante están impresos en la parte superior. Consulte las hojas de datos correspondientes para conocer las disposiciones de patillas (pinouts) y las funciones.
Códigos SMD: Algunos componentes SMD tienen códigos alfanuméricos crípticos. Los libros de códigos SMD en línea o las hojas de datos del proveedor pueden ayudar a descifrarlos.
Marcas de polaridad: Busque una línea, un punto, un bisel o un símbolo +/− para identificar dispositivos polarizados.
Herramientas de medición
Las dimensiones básicas pueden resolver muchas dudas. A continuación se explica cómo utilizar sus herramientas de inspección para identificar componentes electrónicos en una placa de circuito impreso:
Prueba de conexión con el multímetro: Utilice el modo de continuidad para detectar conexiones entre pistas o a través de componentes, así como para realizar mediciones estándar del valor de las resistencias.
Medición de componentes (resistencia/capacidad/inductancia): Algunos multímetros pueden medir directamente componentes sencillos, incluso en circuito (con advertencias sobre la precisión).
Modo de prueba de diodos: Permite medir la tensión directa de diodos y LED, así como identificar qué terminal es el ánodo o el cátodo.
Prueba de transistores: Permite identificar las patillas de un transistor BJT (base, colector, emisor) o de un FET (puerta, drenaje, fuente) mediante la función de prueba de diodos.
Referencia cruzada con el esquemático
Un diagrama esquemático resulta extremadamente útil para la identificación de componentes, especialmente durante la reparación de PCB, la ingeniería inversa o la configuración de verificaciones.
Seguimiento de redes en la placa: La serigrafía o el software de diseño de PCB, como Cadence OrCAD, suele etiquetar las redes y los designadores de referencia que corresponden directamente al esquemático.
Revisión de la lista de materiales (BOM): Si está disponible, la BOM indica cada designador junto con el tipo exacto de componente, su valor y su código de proveedor, lo que facilita considerablemente su adquisición.
Coincidencia visual-esquemática: Compare los tipos únicos de serigrafía (formas rectangulares para circuitos integrados DIP, círculos pequeños para factores de prueba y polígonos para pads) con el esquema organizado.
Ayudas adicionales para la identificación
Tablas o carteles de recomendación: Ahorre tiempo manteniendo una impresión o gráfico con los códigos de colores de resistencias, las convenciones de marcado de condensadores y las indicaciones esquemáticas habituales.
Herramientas y aplicaciones en línea: Existen aplicaciones móviles para escanear códigos de colores de resistencias, códigos de barras o incluso reconocer disposiciones de componentes a partir de fotografías.
Identificación avanzada: Componentes polarizados y orientados
En la fabricación de placas de circuito impreso (PCBA) y en servicios de reparación, la colocación correcta de los componentes es crítica para la misión, especialmente en el caso de componentes polarizados. No respetar la polaridad puede dañar inmediatamente los componentes.
Identificación de componentes polarizados
Condensadores electrolíticos: Muchos presentan una franja roja en el cuerpo con un indicador de menos (–). El terminal más largo suele ser el positivo.
Condensadores de tántalo: Normalmente, un '+' en las notas de situación indica el lado positivo.
Diodos y LED: La franja o barra roja indica el cátodo (−). El ánodo suele identificarse por un terminal más largo.
Circuitos integrados (CI): Busque un punto o una muesca pequeña en uno de los extremos; esto indica el pin 1. La alineación es fundamental para todos los CI.
Transistores (BJT, MOSFET, JFET): Las hojas de datos proporcionan los esquemas de conexión de terminales; en el encapsulado TO-92, mirando la cara plana: izquierda = emisor, centro = base, derecha = colector (para muchos BJT, aunque siempre debe verificarse).
Pin 1 y orientación del encapsulado
En los encapsulados QFP y SOP, un punto o un borde biselado indica el pin 1. Esto es muy importante tanto para la fabricación de nuevas placas como para la sustitución de CI durante el servicio de reparación.
Indicaciones impresas (silkscreen) y pistas de montaje
Las placas de circuito impreso (PCB) modernas suelen incluir indicadores de polaridad:
'+' y '−' cerca de los contornos de los componentes.
Pista cuadrada: En muchas PCB, la pista de soldadura cuadrada marca el pin 1 para los CI o la pista favorable (positiva) para condensadores/diodos.
Puntas de flecha, muescas o puntos: Ayudan con la colocación manual/visual.
Conclusiones técnicas:
Verifique frecuentemente tres veces la polaridad/posición antes de soldar.
Utilice las hojas de datos y las marcas impresas en la serigrafía para confirmar.
En escenarios poco claros, consulte el esquemático o las instrucciones del fabricante.
Importancia de la identificación de componentes en el montaje y reparación de PCB
El valor del reconocimiento preciso de los aspectos de una PCB no puede subestimarse en la fabricación y el mantenimiento de equipos digitales.
Por qué importa la identificación
Evita errores de montaje: Soldar el componente incorrecto (valor inadecuado o polaridad invertida) puede provocar fallos catastróficos del equipo, e incluso consecuencias más graves.
Acelera la resolución de problemas: Comprender cómo identificar componentes pasivos y activos, y localizar rápidamente los sistemas defectuosos, reduce considerablemente el tiempo de reparación.
Hace posible el diseño inverso: Para electrónica obsoleta (solución de reparación vintage) o análisis económicos, reconocer exactamente cómo evaluar la placa base y determinar sus componentes es insustituible.
Garantiza calidad y conformidad: La colocación correcta de los componentes es fundamental para superar las pruebas eléctricas (ICT/FCT), las certificaciones RoHS/UL/ISO y los exámenes reglamentarios.
Facilita las actualizaciones: Sustituir un amplificador operacional por una versión de mayor rendimiento o instalar filtros mejorados solo es factible si se han identificado con precisión los componentes originales y sus especificaciones.
Ejemplo del Mundo Real
Un fabricante de telecomunicaciones estaba perdiendo cientos de dólares debido a productos devueltos desde el campo por fallos. Un análisis de causa raíz reveló que los técnicos estaban interpretando incorrectamente la ubicación del diodo de entrada polarizado (la franja indicaba el ánodo en lugar del cátodo). Tras implementar una serigrafía mejorada y una lista de colocación clara, los errores de ubicación disminuyeron un 92%.
Preguntas frecuentes: Lectura de PCB, esquemáticos e identificación de componentes 1. ¿Qué indican las letras «R», «C», «L», «D», «Q» y «U» en las PCB? Se denominan designadores de referencia: abreviaturas para los tipos de elementos:
R: resistencia.
C: condensador.
L: bobina.
D: diodo.
Q: transistor.
U (o IC): circuito integrado.
2. ¿Cómo distingo entre componentes pasivos y activos?
Los componentes pasivos (resistencias, condensadores, bobinas) no amplifican ni generan potencia; simplemente absorben, almacenan o liberan energía.
Los componentes activos (transistores, amplificadores operacionales, circuitos integrados, diodos) pueden amplificar, conmutar o controlar el flujo de corriente.
3. ¿Cómo identifico específicamente los condensadores polarizados en una placa de circuito impreso (PCB)?
Busque una franja indicativa, un símbolo '+' o una diferencia entre la longitud de las patillas. Normalmente, la serigrafía indica con un signo '+' el pin positivo.
4. ¿Qué son los componentes SMD y de montaje en agujero?
Montaje en agujero: las patillas se insertan a través de orificios y se soldan en la cara opuesta; son resistentes, pero más grandes.
SMD (montaje en superficie): se colocan directamente sobre la superficie de la PCB; son pequeños y comunes en dispositivos electrónicos modernos.
5. ¿Dónde está el pin 1 en un encapsulado de circuito integrado (CI)?
El pin 1 suele indicarse mediante un punto, una muesca o una esquina biselada. Consulte la hoja de datos y verifique con la serigrafía de la placa.
