El programa de PCB no es un tratamiento universal. Existen distintos grupos de placas de circuito impreso (PCB), determinados por las necesidades de la tarea, los dispositivos objetivo y, simplemente, por cómo se pretende mantener o actualizar el producto en el campo. Comprender estas diferencias garantiza que se tomen decisiones de diseño y fabricación preparadas para el futuro.
Los programadores, desarrolladores y fabricantes de PCB suelen comparar 2 estilos principales de programas:
Interpretación: Esta estrategia permite grabar o cargar código directamente en los elementos de memoria únicamente una vez, inmediatamente después del montaje de la PCB. El firmware o el código permanece de forma permanente.
Aparatos sencillos.
Juguetes.
Herramientas electrónicas desechables o económicas.
Módulos críticos desde el punto de vista de la seguridad (evita manipulaciones posteriores a la fabricación).
Características clave
|
Característica
|
Detalles
|
|
Tipo de memoria
|
Memoria flash OTP, ROM oculta
|
|
Capacidad de actualización del código
|
Ninguno tras el período inicial de funcionamiento
|
|
Dispositivos normales
|
MCU sencillos, circuitos integrados económicos
|
|
Seguridad
|
Alto (protege frente a la reprogramación posterior a la comercialización)
|
función de actualización futura 2.2 (placas de circuito impreso actualizables)
Interpretación: Estas placas de circuito impreso programables hacen factible la actualización del firmware y las modificaciones del código incluso después del lanzamiento inicial del producto. Esto es importante para placas de circuito impreso conectadas a redes, aplicaciones IoT, herramientas complementarias y productos de innovación para clientes que podrían requerir servicios o actualizaciones in situ.
Tabla de funciones
|
Característica
|
Detalles
|
|
Tipo de memoria
|
Memoria flash regrabable (EPROM, EEPROM, NOR/NAND)
|
|
Capacidad de actualización del código
|
Compatible intencionalmente (guía o actualización automática/OTA)
|
|
Dispositivos comunes
|
Nodos IoT, routers, controladores inteligentes, PLC
|
|
Métodos
|
ISP, en circuito, OTA, habilitado para gestor de arranque
|
Componentes de memoria y almacenamiento de código en la placa de circuito impreso (PCB)
Al considerar específicamente cómo diseñar una placa de circuito impreso (PCB) o un programa de tarjeta de circuito publicado, la elección del componente óptimo de memoria o almacenamiento de código es crucial.
Microcontroladores (MCU) y microprocesadores (MPU): Centrales para conocimiento embebido.
Dispositivos lógicos programables (PLD, CPLD, FPGA): Para lógica electrónica personalizada y adhesión de interfaces de usuario.
Componentes EEPROM/FLASH: Almacenan código, requisitos, configuraciones privadas, registros.
Circuitos integrados (CI): Lógica personalizada, productos normalizados de aplicación específica (ASSP).
Ejemplo del Mundo Real:
Un dispositivo líder de detección para el hogar inteligente utiliza un MCU STM32 (que admite tanto JTAG como SWD), con memoria flash que soporta actualizaciones de firmware OTA (por aire). Esto permite la mejora del producto (parches de seguridad, nuevas funciones) años después de su implementación por el cliente, aumentando considerablemente la vida útil y el valor del producto.
¿Dónde se utiliza la programación de PCB?
Electrónica de consumo: teléfonos, televisores, dispositivos portátiles y herramientas creativas para el hogar.
Automatización industrial: programas PLC en PCB, robótica para instalaciones de fabricación y registradores de datos.
Automoción: dispositivos de control del motor, comerciales y sistemas ADAS.
Dispositivos médicos digitales: pantallas, instrumentos científicos inteligentes y diagnóstico móvil.
3. ¿Cómo se programa un esquema personalizado de PCB?
Identificar exactamente cómo desarrollar y establecer una tarjeta de circuito impreso (PCB) ya fabricada resulta mucho más sencillo cuando se siguen tareas prácticas. A continuación, te presentamos una guía integral paso a paso para la programación de PCB, desde el concepto de diseño hasta el reconocimiento del firmware:

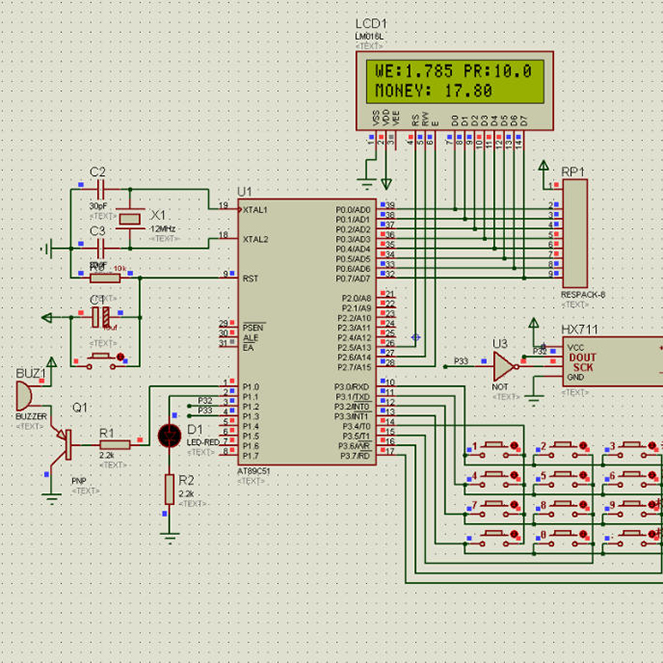

1. Captura del esquemático
Utilice herramientas CAD/EDA para PCB (por ejemplo, Altium Designer, KiCad, Eagle).
Dibuje puertas lógicas, resistencias, adaptadores, circuitos integrados (IC) y controladores.
Ejecutar las verificaciones preliminares de regulación de diseño y de ERC.
2. Crear un diseño de PCB en blanco
Definir las dimensiones, el tipo y las aberturas de colocación de la placa.
Prepararse para la colocación y el desplazamiento de componentes.
3. Sincronizar esquemáticos y diseño de PCB
Transferir la «lista de conexiones» (detalles de conexión) desde el esquemático al entorno de diseño.
Actualizar el diseño tras cualquier tipo de modificación de estilo: ¡esencial para evitar errores!
4. Diseñar la estructura estratificada (stackup) de la PCB
Seleccionar el número de capas (de 2 capas, de 4 capas, etc.).
Especificar las capas de señal y las capas de alimentación/tierra, teniendo en cuenta variables como la interferencia electromagnética (EMI), la gestión térmica y la fiabilidad.
5. Definir las reglas de diseño de PCB y los requisitos de fabricabilidad (DFM)
Establecer anchos de pistas, tamaños de pads y espaciados para garantizar la fabricabilidad.
Identificar aspectos de diseñabilidad para pruebas (DFT) y fabricabilidad (DFM) que deben considerarse para simplificar los programas y las pruebas posteriores.
|
Reglas comunes de fabricabilidad (DFM)
|
Valores recomendados
|
|
Ancho mínimo de pista
|
0,15 mm+
|
|
Distancia mínima entre conductores
|
0,2 mm+
|
|
Medida del diámetro de apertura del vía
|
> 0,3 mm
|
|
Anillo Anular
|
> 0,1 mm
|
|
Expansión de la máscara de soldadura
|
0,1–0,2 mm
|
6. Colocar componentes y trazar pistas
Centrarse en la estabilidad de la señal (pistas breves y rectas para reloj/datos).
La colocación incluye conectores y pads de prueba para la programación posterior.
7. Ejecutar comprobaciones de DRC/integridad de señal/DFT
Confirmación automatizada y manual del diseño.
Prepararse para programas prácticos y en circuito.
8. Exportar archivos Gerber y lista de materiales (BoM)
Crear datos de fabricación y lista de materiales (BoM).
9. Montaje e inspección de la placa de circuito impreso (PCB)
Pedir o ejecutar el montaje SMT/THT.
Revisar posibles imperfecciones en el montaje (estéticas, inspección óptica automática [AOI], pruebas eléctricas).
10. Programación de la placa de circuito
Preparación de lógica/código:
Crear firmware/software en C, C++, Python o ensamblador.
Utilizar software de simulación para la detección temprana.
Usar entornos de desarrollo integrados (IDE) y cadenas de herramientas habituales: Arduino IDE, Visual Studio Code, PlatformIO.
Código parpadeante/quemado:
Seleccionar la interfaz de programas (USB, ISP, SWD, JTAG, UART, SPI).
Conectar el programador/debugger a la placa de circuito impreso (PCB) (puede requerir jigs de prueba, pines pogo o la configuración de un conector de cabecera).
Grabar (descargar) los datos hex/bin configurados directamente en el dispositivo.
Validación y pruebas:
Arrancar y ejecutar las pruebas iniciales (consola serie, LEDs integrados, osciloscopios).
Depurar y corregir cualquier tipo de problema de código o hardware.
Tabla de ejemplo de programación de firmware
|
Plataforma
|
Herramienta de programación
|
Idioma
|
Interfaz
|
Uso típico
|
|
Arduino
|
Arduino IDE
|
C embebido
|
USB/Serial
|
Prototipado
|
|
El STM32
|
STM32CubeProgrammer
|
C/C++
|
JTAG/SWD
|
Industrial
|
|
ESP32/ESP8266
|
esptool.py
|
C++/MicroPy
|
UART/USB
|
IoT/Consumo
|
|
Pi de frambuesa
|
Cámara Especializada Raspberry
|
Python/C++
|
microSD/UART
|
IA/Edge
|
4. Consideraciones técnicas para la programación de PCB
Configurar una placa de circuito impreso (PCB) no termina simplemente con enviar código. Garantizar una estabilidad duradera y una fabricabilidad adecuada depende de comprender profundamente las sutilezas tecnológicas subyacentes a su diseño, dispositivos y operaciones del proceso.
4.1 Selección del dispositivo controlador y hojas de datos
¿Por qué es relevante?: Cada controlador (MCU/MPU/PLC/IC) tiene necesidades específicas de voltaje, temporización y procedimiento para la programación. Una selección consciente evita problemas de compatibilidad y ansiedad relacionada con el firmware en etapas posteriores.
Requisitos clave:
Tipo y secuenciación de la fuente de alimentación.
Capacidad de memoria, retención y ciclos de programación.
Interfaces consistentes (por ejemplo, UART, JTAG, SWD, SPI, I2C).
Bloqueo de bits pequeños y combinaciones de protección para la protección del código.
4.2 Compatibilidad de componentes para la programación
Asegúrese de que la memoria, las entradas lógicas y los circuitos integrados externos sean compatibles con sus tensiones de alimentación y niveles de señal.
Las guías para líneas de programación (por ejemplo, JTAG, ISP) deben tener en cuenta la integridad de la señal y evitar la captación de ruido.
Utilice un manejo adecuado seguro contra descargas electrostáticas (ESD): muchos chips son sensibles durante la programación.
4.3 Preparación del código para una grabación sin errores
Un código optimizado y rigurosamente verificado minimiza los fallos de ubicación. Utilice herramientas de simulación y depuración para detectar errores antes de llegar a la fabricación.
Prepare la integración del gestor de arranque (bootloader) si prefiere la capacidad de actualización in situ.
Incluya secciones de código para la verificación de sumas de comprobación (checksum) o CRC con el fin de garantizar la integridad del código tras la grabación.
4.4 Seguridad y protección futura
Incorpore el arranque seguro y la finalización de código para herramientas que requieren protección contra la manipulación del firmware.
Lleve a cabo el control de variaciones del firmware y mantenga una ruta clara de actualización (manual o mediante OTA) para productos de larga duración.
Considere los requisitos de seguridad funcional e integridad (IEC 61508, ISO 26262 para vehículos).
4.5 DFM y DFT: Fabricación y pruebas
Aspectos de evaluación de área para señales esenciales (programas, alimentación, UART) destinados a la producción y al diagnóstico de soluciones.
Para volúmenes elevados, utilice plantillas de programación/prueba con pines pogo o componentes tipo «cama de clavos» para la descarga y evaluación automatizadas del código.
5. Tendencias futuras en la programación y el diseño de PCB
A medida que el mercado de dispositivos electrónicos se acelera hacia la era del IoT, los dispositivos impulsados por IA y la conectividad ubicua, la programación de PCB está evolucionando a un ritmo sin precedentes. Los desarrolladores y empresas con visión de futuro deben conocer estas tendencias emergentes para garantizar que sus productos sigan siendo rentables, seguros y extremadamente fáciles de mantener.
5.1 Integración de la inteligencia artificial
Las PCB modernas se diseñan considerablemente teniendo en cuenta la inteligencia artificial y el aprendizaje automático. Esto incluye microcontroladores y procesadores con aceleradores neuronales integrados, interfaces de usuario avanzadas basadas en sensores y capacidades complejas de procesamiento de información en tiempo real. La configuración de dichas PCB requiere habitualmente la incorporación de bibliotecas de IA, motores de razonamiento periférico y sistemas de seguridad —lo que exige una comprensión mucho más profunda de los sistemas embebidos y de la optimización del código para PCB.
"La IA en el borde está transformando todo, desde la predicción del mantenimiento hasta las sugerencias de imágenes en el dispositivo. La programación de PCB es hoy en día tan relevante para la ciencia de datos como para el diseño eléctrico." — Dra. Xin Jiang, líder en IoT.
5.2 Diseño de bajo consumo y alta eficiencia energética
Con miles de millones de dispositivos IoT alimentados por batería, reducir el consumo de energía constituye un problema prioritario en el diseño de tarjetas de circuito impreso. Esta tendencia está impulsando:
Una mayor adopción de MCUs de bajo consumo con características de modo de reposo/activación.
Gestión avanzada de energía y escalado vívido de uniformidad.
Uso de programas basados en eventos y sistemas operativos en tiempo real (RTOS).
Los diseñadores deben optimizar exhaustivamente tanto los dispositivos como el firmware —aprovechando herramientas de diseño para fabricación (DFM) y análisis de rendimiento del código— para garantizar que los dispositivos de 2015 funcionen en el campo sin alternativas.
5.3 Comunicación inalámbrica: 5G, Wi-Fi 6 y más allá
Configurar placas de circuito impreso (PCB) hoy en día normalmente implica prepararlas para criterios inalámbricos de vanguardia, como 5G, Wi-Fi 6/6E, BLE 5.x y banda ultraancha. El firmware debe ser compatible con múltiples pilas de comunicación, selección dinámica de frecuencias y capacidades de actualización remota de firmware (OTA). Los procedimientos seguros (TLS, arranque cifrado) son ahora requisitos fundamentales para las PCB conectadas a redes.
5.4 Diseño modular y reconfigurable de PCB
El método «tipo Lego» para dispositivos digitales está siendo considerablemente adoptado: las PCB modulares permiten la creación rápida de prototipos, actualizaciones sencillas y una reducción de los residuos electrónicos. El desarrollo de PCB modulares requiere crear código flexible y compatible con actualizaciones, así como cumplir con los requisitos de interfaces de usuario plug-and-play (como cabeceras I2C, SPI y UART).
5.5 Automatización en fabricación y programación
Actualmente, las instalaciones de producción a gran volumen utilizan componentes digitales de programación y análisis en línea, normalmente con robots y sistemas de visión. La verificación en línea de quemado (burn-in), el parpadeo automático de código y las pruebas finales en la línea de producción han reducido la mano de obra al tiempo que mejoran la tasa de rendimiento y la trazabilidad.
6. Conclusión Reconocer el arte de diseñar una placa base impresa abre la posibilidad de desarrollar, introducir y potenciar dispositivos digitales en prácticamente todos los sectores. Actualmente, los programadores deben combinar un profundo conocimiento de hardware con sofisticadas capacidades de software: desde la captura esquemática y el diseño de placas de circuito impreso (PCB) hasta temas especializados como actualizaciones de firmware sobre la marcha (OTA), optimización de código de bajo consumo y seguridad y protección de redes.
Ya sea que usted sea un estudiante construyendo su primer proyecto con Arduino, un empresario local prototipando uno de los más recientes avances del Internet de las Cosas (IoT) o un ingeniero de producción encargado de mantener la fabricación en masa, el tratamiento detallado sigue siendo fundamental:
Trabajo riguroso de diseño y planificación.
Desarrollo y verificación extensos del código.
Capacidad fiable de implementación, pruebas y actualización continua.
Desde los atributos individuales de los programas hasta las actualizaciones automatizadas de código y los sistemas integrados impulsados por inteligencia artificial, los programas para PCB son tanto un arte como una disciplina científica. A medida que la innovación sigue avanzando, consolidar su experiencia en diseños de placas base le permitirá ofrecer productos más duraderos, seguros y preparados para el futuro, incluso en un entorno competitivo.
