Para facilitar la elección entre SMT y montaje con orificios pasantes (THT), analicemos sus diferencias cara a cara:
La elección entre el montaje superficial (SMT) y el montaje con orificios pasantes (THT) influye tanto en los costes iniciales como en los costes a largo plazo de su proceso de fabricación de placas de circuito impreso (PCB). Analicemos el origen de dichos costes:

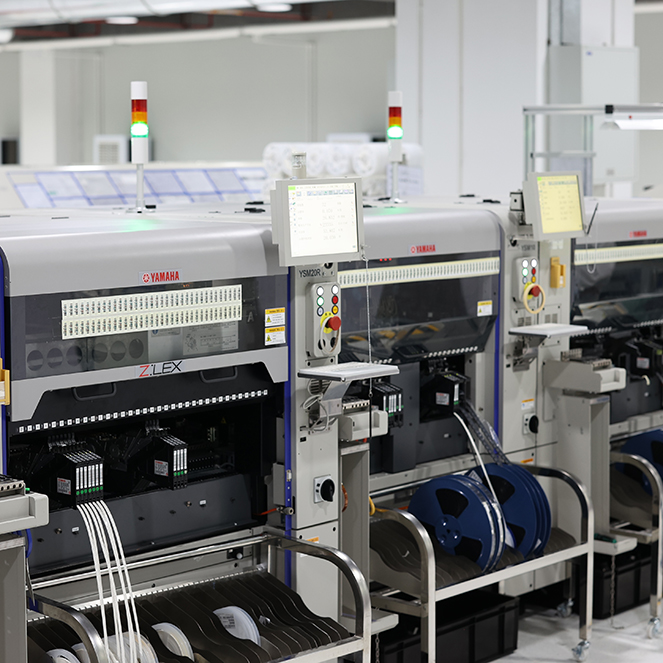

SMT: Mayor precio de configuración debido a la necesidad de máquinas automáticas de colocación de componentes, la elaboración de patrones de pasta de soldadura y la puesta en marcha de hornos de reflujo. Este coste de configuración se compensa con un menor coste por unidad en producción en serie.
THT: Menor coste para pequeñas series o prototipos, ya que es posible la inserción manual. Sin embargo, en entornos automatizados (soldadura por ola), los equipos especializados de inserción añaden un coste significativo.
Componentes SMT: Normalmente mucho más asequibles debido a las altas cantidades de producción y sus dimensiones reducidas.
Componentes THT: Los elementos THT suelen ser considerablemente más costosos, especialmente a medida que el mercado se desplaza hacia los componentes SMD.
SMT: En grandes volúmenes, la instalación SMT es significativamente más económica por unión gracias a la mayor velocidad y la automatización. La ausencia de perforaciones reduce la fabricación de PCB.
THT: Más costoso, ya que cada orificio debe perforarse (mayor consumo de material para la placa y mayor tiempo); los costos laborales son superiores en caso de montaje manual.
SMT: La reoperación es posible, pero puede requerir habilidad y equipos específicos (estación de aire caliente, lupa pequeña). Los componentes pequeños son fáciles de dañar o perder.
THT: Más sencillos de reparar o sustituir con un soldador de gas y herramientas manuales básicas, lo que los hace más fiables para prototipos, trabajos de laboratorio o mantenimiento in situ.
Tabla de comparación de costos:
|
Categoría
|
SMT
|
El
|
|
Coste del plan (cantidad)
|
Alto (compensado mediante grandes series)
|
Herramienta: alta (máquinas/manuales)
|
|
Coste por pieza/unión
|
Bajo (automatizado, fiable)
|
Mayor (productos, mano de obra, aburrimiento)
|
|
Coste de fabricación de la placa
|
Más bajo (sin perforaciones, mucho menos material)
|
Más alto (perforación de agujeros/materiales)
|
|
Coste de reparación/retrabajo
|
Más alto (herramientas/habilidades específicas)
|
Reducido (herramientas manuales/facilidad)
|
|
Ideal para
|
Mercados de clientes con alto volumen y futuros
|
Prototipado, uso severo, servicio
|
Cuándo utilizar la tecnología de montaje en superficie frente a la tecnología de montaje con orificios pasantes
La decisión entre SMT y THT puede determinar el éxito, la fiabilidad y la rentabilidad de su diseño de PCB. A continuación se indican las pautas para decidir cuándo utilizar cada técnica de colocación:
Elija SMT cuando:
Necesite miniaturización y un diseño compacto (dispositivos portátiles, audífonos, Internet de las Cosas).
Su producto está orientado al consumidor, es sensible al costo o debe fabricarse en millones de unidades.
El rendimiento de señales digitales de alta velocidad o de RF es fundamental (caminos de señal cortos reducen la inductancia/capacitancia parásita).
El espacio en la placa es un factor crítico; se requiere la colocación de componentes en ambas caras.
Se prevé la fabricación automatizada de PCB en gran volumen.
Seleccione THT cuando:
Su placa está expuesta a tensión mecánica, alta resonancia o entornos agresivos (automoción, industrial).
Es necesario incluir conectores, condensadores de gran tamaño, inductores, transformadores u otros componentes voluminosos.
El proyecto sigue en fase de prototipado, requiere reacondicionamiento manual o servicio/repación in situ.
Debe garantizar la resistencia mecánica de las uniones soldadas, especialmente en circuitos de potencia (fuentes de alimentación, relés, amplificadores).
La producción es de bajo volumen, personalizada o unitaria (I+D, educación e investigación, tareas de entrega rápida).
Método híbrido: combinación de SMT y montaje en agujero pasante
Muchos formatos modernos de PCB se benefician de una técnica híbrida de ensamblaje, aprovechando lo mejor de ambas tecnologías actuales: SMT y montaje en agujero pasante. Esta técnica de ensamblaje combinado es especialmente frecuente en electrónica automotriz, automatización industrial, sistemas de iluminación LED y controladores IoT complejos.
¿Por qué utilizar una estrategia híbrida?
La tecnología SMT se utiliza para circuitos integrados, resistencias, condensadores y componentes de alta densidad.
La tecnología THT se reserva para adaptadores grandes, relés mecánicos, dispositivos de potencia, puentes pasantes por la placa y cualquier tipo de componente que requiera un soporte mecánico robusto o una sustitución sencilla.
Beneficios:
Equilibra la miniaturización y la resistencia mecánica.
Reduce las dimensiones y el costo de la placa de circuito impreso (PCB) al tiempo que garantiza la fiabilidad de las vías críticas.
Permite el uso de adaptadores estándar de la industria y componentes pasivos de gran tamaño.
Industrias de ejemplo:
Industrias y aplicaciones de ejemplo
Automoción: los dispositivos de control digital, las placas de motor y los módulos de unidades de detección utilizan SMT para microcontroladores portátiles y circuitos integrados de procesamiento de señales, mientras que confían en THT para puertos sometidos a altas vibraciones, relés y transistores MOSFET de potencia.
Automatización industrial: SMT predomina en los circuitos lógicos, los componentes pasivos de montaje superficial y los chips de comunicación; THT se encarga de terminales de tornillo grandes, transformadores y componentes de alta intensidad de corriente sometidos a una constante tensión mecánica y térmica.
Iluminación LED: productos SMT densos, eficientes y con circuitos integrados para automovilistas y pequeños LEDs SMD; se elige la tecnología THT para condensadores de gran tamaño, puertos de cable pasantes por la placa y grandes condensadores electrolíticos de aluminio ligeros, fundamentales para una transmisión de energía protegida en paneles de iluminación.
Dispositivos médicos y dispositivos portátiles: la tecnología SMT permite la miniaturización y el montaje en ambas caras de la placa, esencial para sensores pequeños y comunicación inalámbrica; cualquier tipo de conectores de alta fiabilidad para facturación, transmisión de datos o circuitos de alimentación críticos suelen utilizar la tecnología THT.
Aeroespacial y defensa: los equipos conforme a especificaciones militares combinan principalmente componentes SMT densamente empaquetados para procesamiento y memoria, junto con tecnología THT para interconexiones vitales y elementos críticos para la misión que deben resistir impactos, resonancia y variaciones de temperatura.
Dispositivos electrónicos de potencia: convertidores de alta potencia, amplificadores, inversores y componentes conectados a la red incorporan tecnología THT (para componentes de conmutación de gran tamaño, disipadores térmicos y adaptadores grandes) y tecnología SMT (para controladores, circuitos lógicos y circuitos de sensado).
Efecto ambiental y patrones
El impacto ambiental de su implementación de alternativas innovadoras modernas no debe pasarse por alto, especialmente dado que los residuos electrónicos y los requisitos de sostenibilidad afectan el diseño del producto.
Ventajas ambientales de la tecnología SMT:
Menos material de placa por función (la miniaturización implica mucho menos residuo electrónico).
Una mayor automatización reduce el consumo de energía y el desperdicio de materiales durante la instalación.
Consideraciones ambientales de la tecnología THT:
Requiere más producto de PCB (para perforación) y más soldadura adicional (debido a las dimensiones de las uniones).
No obstante, una mayor vida útil y un mantenimiento menos complejo pueden prolongar la vida operativa del producto, reduciendo así el residuo electrónico total con el tiempo.
Tendencias emergentes:
La robótica y la inteligencia artificial siguen impulsando la colocación automatizada SMT y la inserción automática THT, acortando la brecha de velocidad en producciones de volumen bajo a medio.
La tendencia hacia dispositivos electrónicos ultra miniaturizados para dispositivos portátiles profesionales y el Internet de las Cosas (IoT) favorece la tecnología de montaje en superficie (SMT).
La necesidad de diseños duraderos, prácticos y reforzados frente a sobretensiones en el sector automotriz y las sólidas garantías del mercado confirman la importancia continua de la tecnología de montaje con orificios pasantes (THT) para ciertas funciones.
Conclusión
Entonces, ¿qué método de colocación de componentes es el adecuado para su proyecto: montaje en superficie, montaje con orificios pasantes o ensamblaje híbrido? La respuesta depende de sus principales prioridades.
Elija SMT para productos digitales modernos, compactos, de alta velocidad y gran volumen: piense en dispositivos portátiles, dispositivos inteligentes, equipos para el Internet de las Cosas (IoT), aparatos electrónicos de consumo y diseños de radiofrecuencia (RF). Las vías de señal cortas, la alta densidad y los menores costes de fabricación, posibilitados por la automatización, son insuperables para estas exigencias.
Elija THT cuando la resistencia mecánica, la capacidad de manejo de potencia, la inmunidad a resonancias y la facilidad de reparación prevalecen sobre la compactación, como ocurre en sistemas de control industriales, módulos automotrices, placas de circuito impreso (PCB) aeroespaciales y fuentes de alimentación.
Opte por un ensamblaje híbrido método para diseños multidisciplinarios: utilizar SMT automatizado para la tasa y la densidad, pero aprovechar THT para adaptadores reemplazables en campo, secciones de potencia sometidas a altas tensiones y conexiones intermedias importantes.
En resumen, no existe un «ideal» global. Cada técnica de fabricación de PCB ofrece ventajas específicas adaptadas a distintas aplicaciones, configuraciones y circunstancias empresariales. Los productos más rentables actuales combinan SMT y THT, utilizando cada una donde aporta mayor valor. Los desarrolladores experimentados colaboran con socios especializados en producción y montaje de PCB para lograr el equilibrio óptimo, mejorando así la fiabilidad, la facilidad de fabricación y la eficacia general del costo durante todo el ciclo de vida.
Preguntas frecuentes: SMT frente a montaje en agujeros pasantes
1. ¿Cuál es la diferencia fundamental entre SMT y el montaje en agujeros pasantes?
La tecnología de montaje en superficie (SMT, por sus siglas en inglés) conecta los componentes a la superficie de la placa de circuito impreso (PCB), mientras que la tecnología de montaje en orificio pasante (THT, por sus siglas en inglés) consiste en insertar los elementos en orificios perforados a través de la placa y soldarlos en el lado opuesto. La SMT permite una alta densidad de componentes y automatización; la THT ofrece uniones más robustas y un mantenimiento manual menos complejo.
2. ¿Es la SMT siempre considerablemente mejor que la THT?
No siempre. La SMT predomina en dispositivos de consumo portátiles y de alta densidad gracias a sus ventajas en automatización y precisión dimensional. La THT resulta adecuada para entornos más exigentes, altas cargas mecánicas, manejo de potencia y aplicaciones donde se requiere facilidad de reparación o modificación manual.
3. ¿Puedo integrar SMT y THT en una misma PCB?
Sí, definitivamente. El ensamblaje híbrido o mixto (que utiliza tanto SMT como THT en la misma placa) es habitual, especialmente cuando se necesitan componentes de mayor tamaño, conectores, o secciones de potencia robustas junto con circuitos de alta densidad.
4. ¿Qué estrategia es mucho más rentable para la fabricación de prototipos o series de bajo volumen?
Para cantidades extremadamente reducidas, la tecnología de montaje en agujeros (THT) podría resultar menos costosa, ya que no requiere la cara configuración de montaje superficial (SMT) y es mucho más sencilla de ensamblar o modificar manualmente. Para volúmenes escalables, la tecnología SMT se vuelve rápidamente más económica gracias a la automatización.
5. ¿Cómo se compara la capacidad de reparación entre SMT y THT?
El montaje en agujeros (THT) es considerablemente más fácil de reparar con herramientas básicas. El montaje superficial (SMT) normalmente requiere equipos especializados de retrabajo y mayor habilidad técnica debido al pequeño tamaño y al reducido espaciado de los componentes.
6. ¿Ofrece el SMT una mejor eficiencia eléctrica para aplicaciones de RF y alta velocidad?
Sí. El SMT presenta terminales más cortos, menor inductancia y capacitancia parásitas, y es preferido para garantizar la integridad de la señal en circuitos digitales de alta frecuencia o alta velocidad.
7. ¿Es el SMT considerablemente más respetuoso con el medio ambiente?
Normalmente, sí, en cuanto al menor consumo de materiales y energía por sistema funcional. Sin embargo, la reutilizabilidad y durabilidad de THT también pueden contribuir, sin duda, a reducir los residuos electrónicos a largo plazo en aplicaciones industriales y críticas para la misión.
8. ¿Existen restricciones para cada técnica?
SMT no es adecuado para componentes grandes/pesados, conectores ni ubicaciones de aplicación sometidas a fuertes impactos o calor. THT no es adecuado para dispositivos de consumo ultra miniaturizados ni de alto volumen y alta densidad.
